설치하기
설치에 필요한 전체 과정과 연결 예시를 제공합니다.

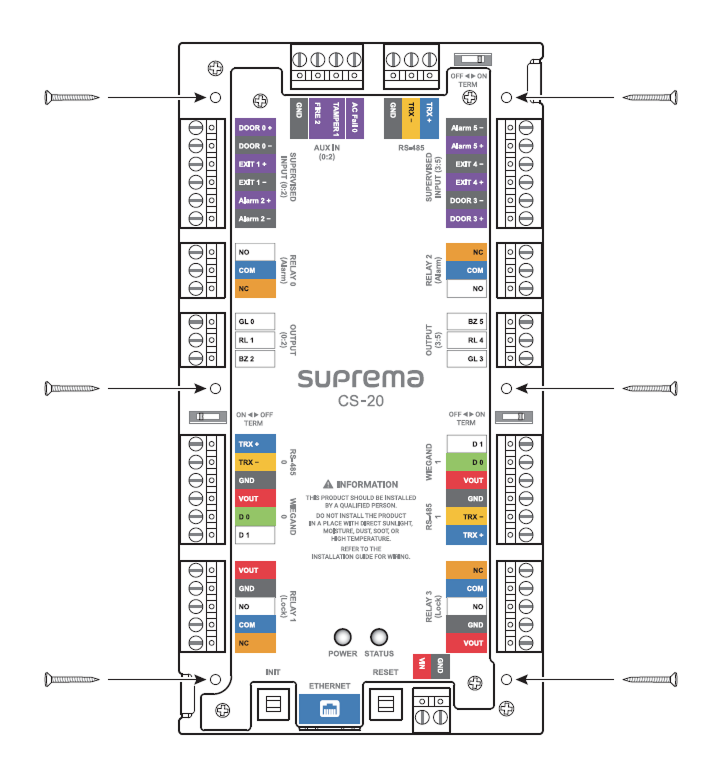

제품 고정
장착할 위치에 고정용 나사로 제품을 단단히 고정하세요.

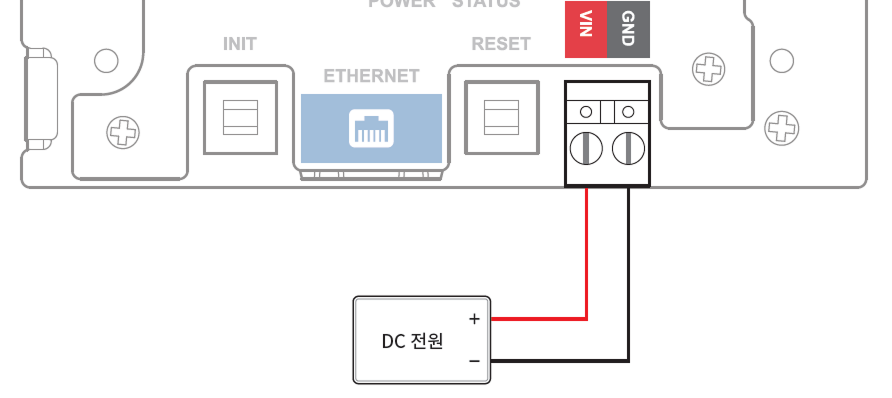

전원 연결
-
전원 어댑터는 IEC/EN 62368-1 승인을 받은 제품으로 단말기의 소모 전력 이상의 제품을 사용하세요. 전원 어댑터에 다른 기기를 연결하여 사용하려면 단말기의 소모 전력과 다른 기기에 필요한 소모 전력을 합한 전류 용량 이상의 어댑터를 사용해야 합니다.
- 최대 소모전류 규격은 제품 사양의 전원을 참고하세요.
- Secure I/O 2, 전기정(전기식 잠금장치), 제품은 반드시 개별 전원을 사용하세요. 전원을 함께 연결하여 사용하면 장치가 오작동할 수 있습니다.
- 전원 어댑터를 사용할 경우 전원 케이블의 길이를 임의로 연장하지 마세요.
전원별 리더 및 락 전력 사양
| 전원 | 리더(최대 전류, 장치 수) | 락(최대 전류, 장치 수) |
|---|---|---|
| DC 12V | 600mA (300mA x 2개) | 1.2A (600mA x 2개) |
| DC 24V | 300mA (150mA x 2개) | 600mA (300mA x 2개) |
| PoE+ (12V 출력) | 600mA (300mA x 2개) | 600mA (600mA x 1개) |
케이블 규격별 최대 연장 길이
전원 연결 시 사용하는 케이블의 규격과 설치 환경에 따라 연결할 수 있는 거리가 다를 수 있습니다. 올바르게 연결하지 않을 경우 장치가 오작동할 수 있으므로 주의하세요. 이 제품은 DC 12V, DC 24V, PoE+ 전원을 모두 지원하므로, 각 케이블 규격에 따른 최대 연장 길이를 확인하여 전원을 올바르게 연결하세요.
| 케이블 규격 | DC 12V | DC 24V | PoE+ (12V 출력) | |||
|---|---|---|---|---|---|---|
| 리더(300mA) | 락(600mA) | 리더(150mA) | 락(300mA) | 리더(300mA) | 락(600mA) | |
| 14 AWG | 380 m | 190 m | 1540 m | 770 m | 380 m | 190 m |
| 16 AWG | 240 m | 120 m | 960 m | 480 m | 240 m | 120 m |
| 18 AWG | 150 m | 75 m | 600 m | 300 m | 150 m | 75 m |
네트워크 연결
TCP/IP

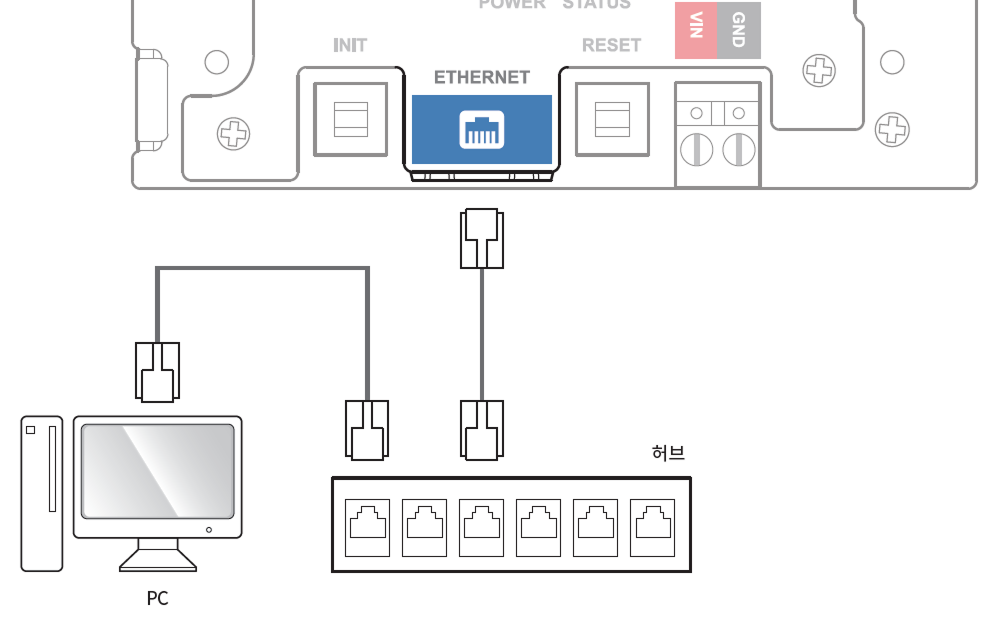

LAN 연결 (허브와 연결)

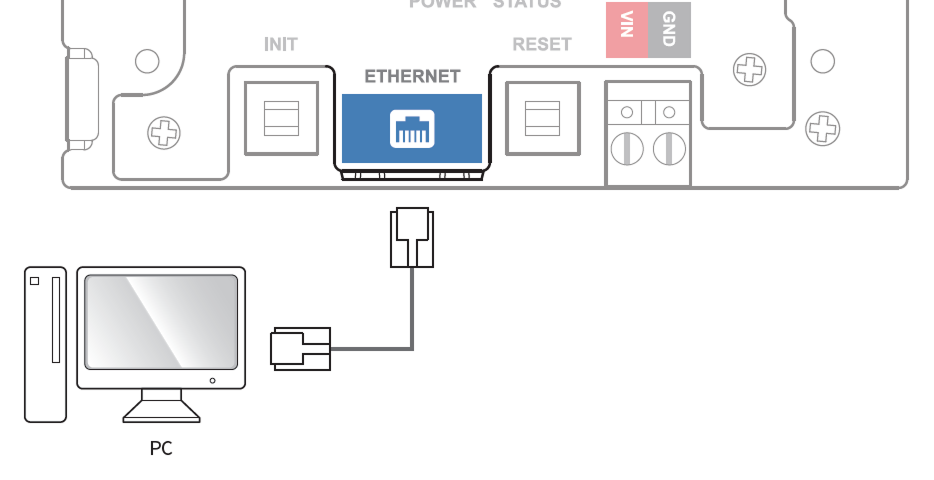

LAN 연결 (PC와 직접 연결)
네트워크 포트 및 서비스
이 제품은 네트워크 통신 및 원활한 서비스 운영을 위해 아래와 같은 포트를 사용합니다.
| 프로토콜 | 서비스 |
|---|---|
| TCP | 서버와 장치 간의 통신 서비스 및 장치 운영 상태 전환 서비스를 위해 사용됩니다. |
| UDP | 네트워크 상에서 장치를 검색하기 위한 장치 검색 서비스에 사용됩니다. |
상기 포트는 제품의 정상적인 네트워크 기능 제공을 위해 사용되며, 방화벽 또는 네트워크 보안 설정 시 해당 포트의 사용이 허용되어야 합니다.

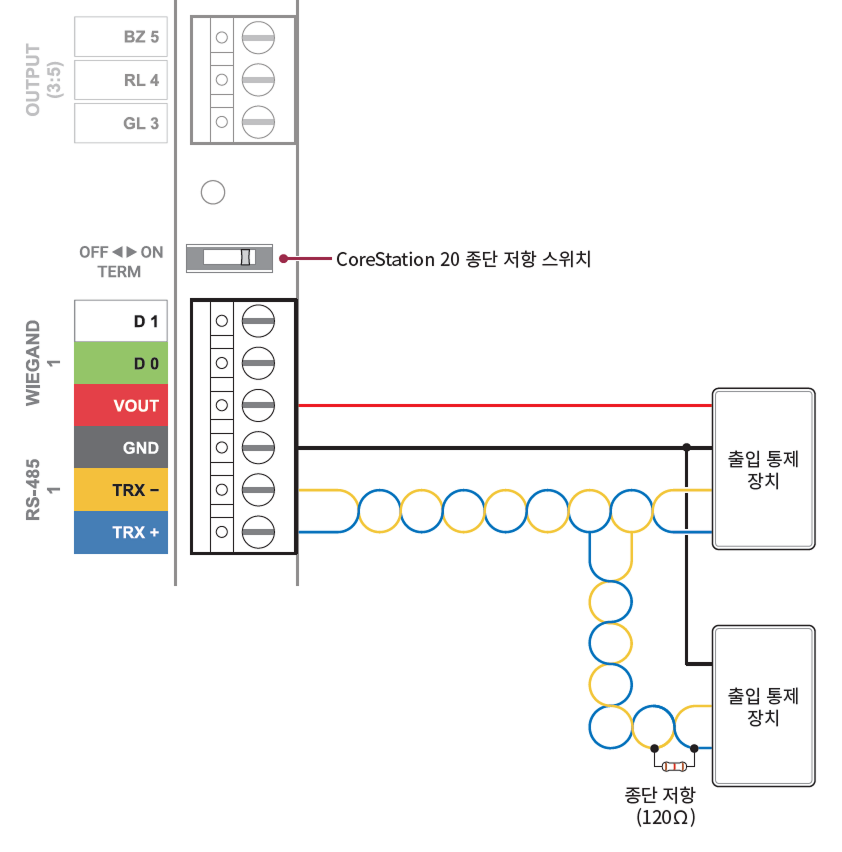

RS-485 연결
이 제품은 3개의 RS-485 포트를 지원하며, Door Interface를 데이지 체인으로 연결하면 최대 34개의 출입문을 구성할 수 있습니다.
-
제품에 연결된 RS-485 장치는 총 84대를 초과할 수 없습니다. (Door Interface 포함)
-
RS-485 0 및 RS-485 1 포트에는 포트당 최대 2대의 장치를 연결할 수 있습니다.
-
RS-485 포트 하나에 3대 이상의 장치가 연결된 경우 슬레이브 장치 검색 시 원하는 장치가 연결 가능 목록에 표시되지 않을 수 있습니다.
-
RS-485 케이블은 AWG26 이상을 사용해야 하며, 모든 배선은 ANSI/NFPA 70 표준을 준수해야 합니다.
-
RS-485 케이블은 AWG24, 꼬임선(Twisted Pair), 최대 길이 1.2 km를 사용하세요.
-
RS-485 케이블은 특성 임피던스가 120 Ω인 케이블을 사용하는 것을 권장합니다.
-
RS-485 데이지 체인 연결의 양 끝에 종단 저항(120 Ω)을 연결하세요. 중간 선로에 연결할 경우 신호 레벨이 작아져 통신 성능이 떨어지므로 반드시 데이지 체인 연결의 양 끝에 연결하세요. 이 제품의 종단 저항 스위치를 ON으로 설정하세요.
릴레이 연결
Fail Safe Lock
Fail Safe Lock을 사용하려면 아래 그림과 같이 NC 릴레이를 연결하세요. Fail Safe Lock은 평상 시 릴레이 회로에 전류가 흐르며, 릴레이가 동작하여 전류를 일시적으로 차단하면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 열립니다.
Fail Secure Lock
Fail Secure Lock을 사용하려면 아래 그림과 같이 NO 릴레이를 연결하세요. Fail Secure Lock은 평상 시 릴레이 회로에 전류가 흐르지 않으며, 릴레이가 동작하여 전류가 흐르면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 잠깁니다.
Wiegand 연결
AUX 입력 연결

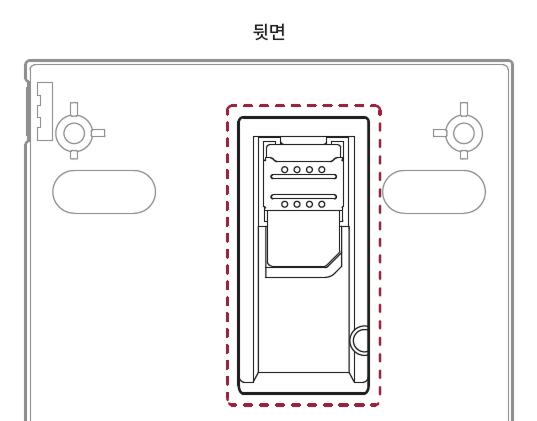

SAM 카드 슬롯 CS-20P
SAM (Secure Access Module) 카드를 사용할 수 있습니다.
CS-20P SAM 카드를 장착하여 사용 중인 경우 CS-20P의 리더 포트에 직접 연결된 슬레이브 장치만 사용할 수 있습니다.
공장 초기화
CoreStation Setup Manager에서 공장 초기화를 진행할 수 있습니다.
-
CoreStation Setup Manager에 접속한 뒤 CONFIGURE을 클릭하세요.
-
Factory Default를 클릭하세요.
-
장치에 저장된 루트 인증서가 존재하지 않을 경우 공장 초기화를 진행할 수 없습니다.
-
CoreStation Setup Manager에 접속해 제품의 네트워크 설정을 관리하거나 슬레이브 장치, 입력 및 출력 포트, Wiegand 포트의 연결 상태를 확인할 수 있습니다.
-
CoreStation Setup Manager에 대한 자세한 내용은 CoreStation Setup Manager를 참고하세요.
-
BioStar X 최신 버전은 제품이 네트워크에 연결되어 재설정이 가능할 때 확인할 수 있습니다.
-
더 자세한 내용은 슈프리마 기술 지원팀(CS@suprema.co.kr)에 문의하세요.
