시작하기
장치 사용을 위한 초기 절차를 안내합니다.
구성품
|
|
|
| FaceStation F2 (FSF2-ODB) | 벽걸이용 브래킷 (FSF2-ODB) | 드릴링 템플릿 (FSF2-ODB) |
|
|
|
| FaceStation F2 (FSF2-DB, FSF2-AB) | 벽걸이용 브래킷 (FSF2-DB, FSF2-AB) | 드릴링 템플릿 (FSF2-DB, FSF2-AB) |
|
|
|
| 케이블 커버 | 다이오드 | 120 Ω 저항 |
|
|
|
| PVC 앵커 x6 | 고정용 나사 x6 | 브래킷 고정용 나사(별 모양) |
|
|
|
| 연결 케이블 | 퀵 가이드 | 오픈소스라이선스 가이드 |
- 구성품은 설치 환경에 따라 달라질 수 있습니다.
- 브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

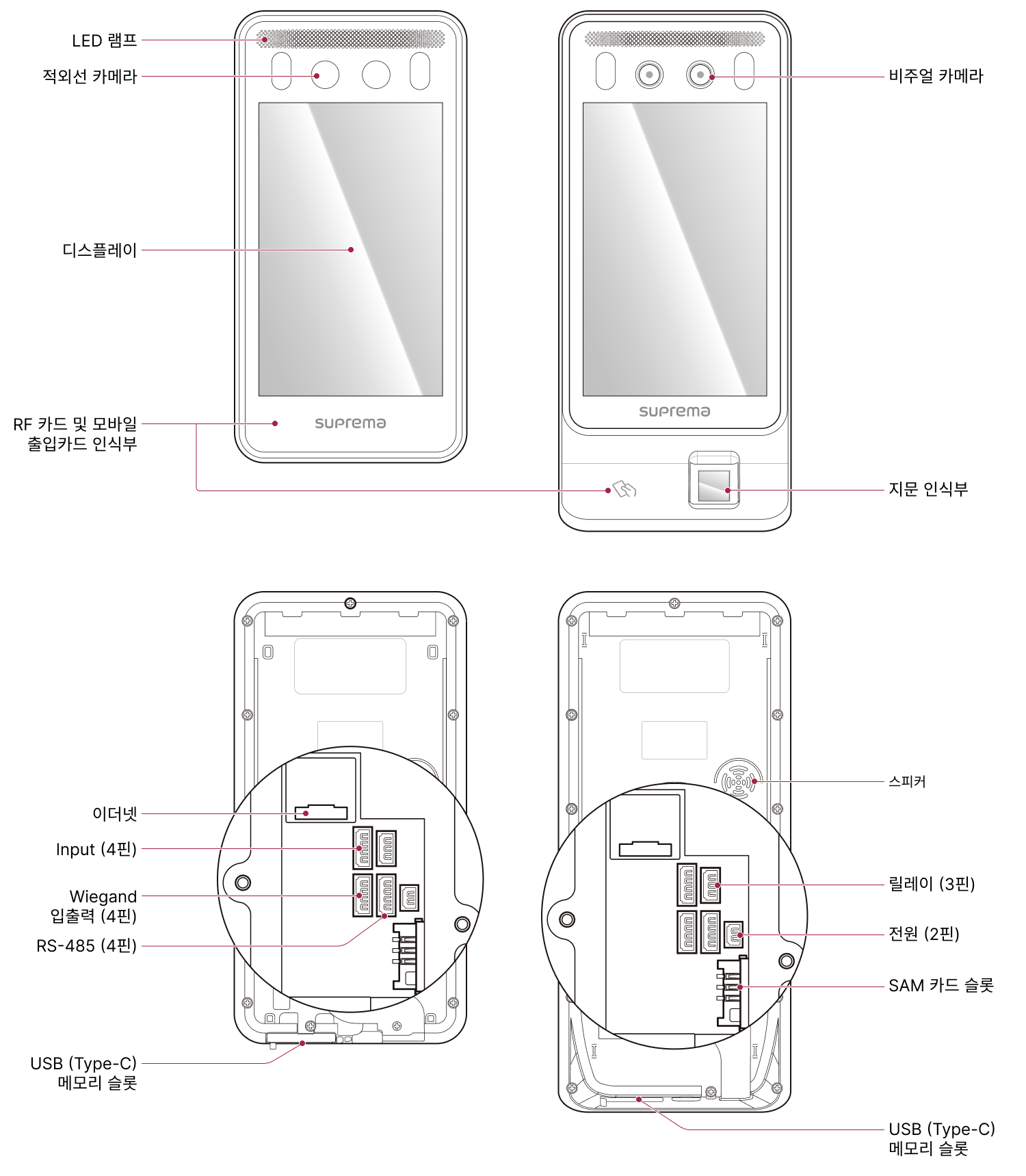

각 부분의 명칭 및 기능
-
LED 램프: 어두운 곳에서 사용자를 감지하면 LED 램프가 켜집니다.
-
적외선 카메라: 적외선 이미지를 촬영합니다.
-
비주얼 카메라: 실제 이미지를 촬영합니다.
-
디스플레이: 동작을 위한 UI를 제공합니다.
-
RF 카드 및 모바일 출입카드 인식부: 출입을 위해 RF 카드 또는 모바일 출입카드를 인식시키는 부분입니다.
-
지문 인식부: FSF2-ODB 출입을 위해 지문을 인식시키는 부분입니다.
-
이더넷: 이더넷 케이블을 연결합니다.
-
Input (4핀): Input 케이블을 연결합니다.
-
Wiegand 입출력 (4핀): Wiegand 입출력 케이블을 연결합니다.
-
RS-485 (4핀): RS-485 케이블을 연결합니다.
-
스피커: 소리를 들을 수 있습니다.
-
릴레이 (3핀): 릴레이 케이블을 연결합니다.
-
전원 (2핀): 전원 케이블을 연결합니다.
-
SAM 카드 슬롯: SAM 카드를 사용할 수 있습니다.
-
USB (Type-C) 메모리 슬롯: USB 메모리를 연결합니다.
케이블 및 커넥터
전원
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | PWR +VDC | 빨간색(흰띠) |
| 2 | PWR GND | 검은색(흰띠) |
릴레이
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | RLY NO | 흰색 |
| 2 | RLY COM | 파란색 |
| 3 | RLY NC | 주황색 |
RS-485
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | 485 TRXP | 파란색 |
| 2 | 485 TRXN | 노란색 |
| 3 | 485 GND | 검은색 |
| 4 | SH GND | 회색 |
Input
올바른 얼굴 등록 및 인증 방법
얼굴 등록 시 주의 사항
- 얼굴을 등록할 때 장치와 얼굴의 거리를 60~100 cm로 유지하세요.
-
표정이 변하지 않도록 주의하세요.
-
마스크, 모자, 안대를 착용하지 마세요.
-
마스크를 착용한 얼굴을 등록하지 마세요. 마스크를 착용한 얼굴과 착용하지 않은 얼굴을 모두 등록할 경우 오인식률이 높아질 수 있습니다.
-
고개를 들거나 숙이지 마세요.
-
진한 화장을 하지 마세요.
-
눈을 감지 마세요.
-
화면에 양쪽 어깨가 모두 나타나도록 하세요.
-
움직이지 말고, 정면으로 서서 얼굴을 등록하세요.
-
두 명의 얼굴이 화면에 동시에 나타나지 않도록 주의하세요. 한 번에 한 사람씩 등록하세요.
-
화면의 지시에 따르지 않을 경우 얼굴 등록이 오래 걸리거나 실패할 수 있습니다.
얼굴 인증 시 주의 사항
-
장치의 화면 중앙에 얼굴이 나타나도록 하세요. 위치 가이드가 표시될 경우 화면의 안내에 따라 얼굴을 인증하세요.
-
모자, 마스크, 선글라스, 안대 등으로 얼굴의 일부를 가릴 경우 인증에 실패할 수 있습니다. 눈썹과 얼굴을 모두 장치가 인식할 수 있도록 얼굴을 가리지 마세요.
-
장치와의 거리가 90~100 cm 떨어진 위치에서 인증하세요.
-
장치의 화면에 양쪽 어깨가 모두 나타나도록 하세요. 좌우 어깨의 대칭이 맞지 않을 경우 인증에 실패할 수 있습니다. 움직이지 말고, 정면으로 서서 얼굴을 인증하세요.
올바른 지문 입력 방법
지문 인식률을 높이기 위해 올바르게 지문을 등록하세요. 이 제품은 사용자의 지문 입력 각도 및 위치가 바뀌더라도 지문을 인식할 수 있습니다. 지문을 등록할 때 다음 사항에 유의하여 등록하면 인식률을 높일 수 있습니다.
지문 입력을 위한 손가락 선택
-
한 손에 짐을 들거나 손가락에 상처가 나는 경우와 같이 특정 손가락의 지문을 사용하기 어려운 경우를 대비하여, 한 명의 사용자 당 최대 10 개의 지문을 등록할 수 있습니다.
-
지문이 잘 인식되지 않는 사용자의 경우 동일 손가락을 두 번 중복으로 등록하여 인식률을 높일 수 있습니다.
-
손가락에 상처가 있거나 지문이 흐릴 경우 다른 손가락의 지문을 입력하세요.
-
지문 입력 시 검지 또는 중지를 사용할 것을 권장합니다. 다른 손가락은 지문 센서 중앙에 정확히 위치하기 어려워서 인식률이 떨어질 수 있습니다.
지문 등록 방법
지문 등록 시 주의 사항
지문 인식할 때 처음에 등록된 지문과 비교하기 때문에 지문 등록이 가장 중요합니다. 지문을 등록할 때 다음 사항에 유의하세요.
-
손가락이 센서에 완전히 접촉되도록 깊이 위치시키세요.
-
지문의 중심점 부분이 센서의 중심에 오도록 위치시키세요.
-
손가락에 상처가 있거나 지문이 흐릴 경우 다른 손가락의 지문을 입력하세요.
-
지문 인식 시 화면 안내에 따라 움직이지 말고 정확하게 입력하세요.
-
손가락을 세워 센서와의 접촉 면적이 작아지거나 손가락 각도가 틀어진 경우에는 지문 인식이 되지 않을 수 있습니다.
지문 인식이 잘 되지 않는 경우
이 제품은 계절의 변화나 손가락의 상태 변화에 관계없이 지문을 인식할 수 있습니다. 하지만, 외부 환경이나 지문 입력 방법에 따라 인식률의 차이가 있을 수 있습니다. 지문이 잘 인식되지 않는 경우 다음의 조치를 취할 것을 권장합니다.
-
손가락에 물이나 땀이 있을 경우 물기를 닦은 뒤 입력하세요.
-
손가락이 너무 건조한 경우 손 끝에 입김을 가볍게 분 뒤 입력하세요.
-
손가락에 상처가 생긴 경우 다른 손가락의 지문을 다시 등록하세요.
-
처음 등록된 지문은 올바르게 입력되지 않은 경우가 많으므로 지문 등록 시 주의 사항에 따라 지문을 다시 등록하세요.
