시작하기
ViOnyx 카메라의 구성품과 각 부분의 명칭 및 기능을 소개합니다.
구성품
|
|
|
|

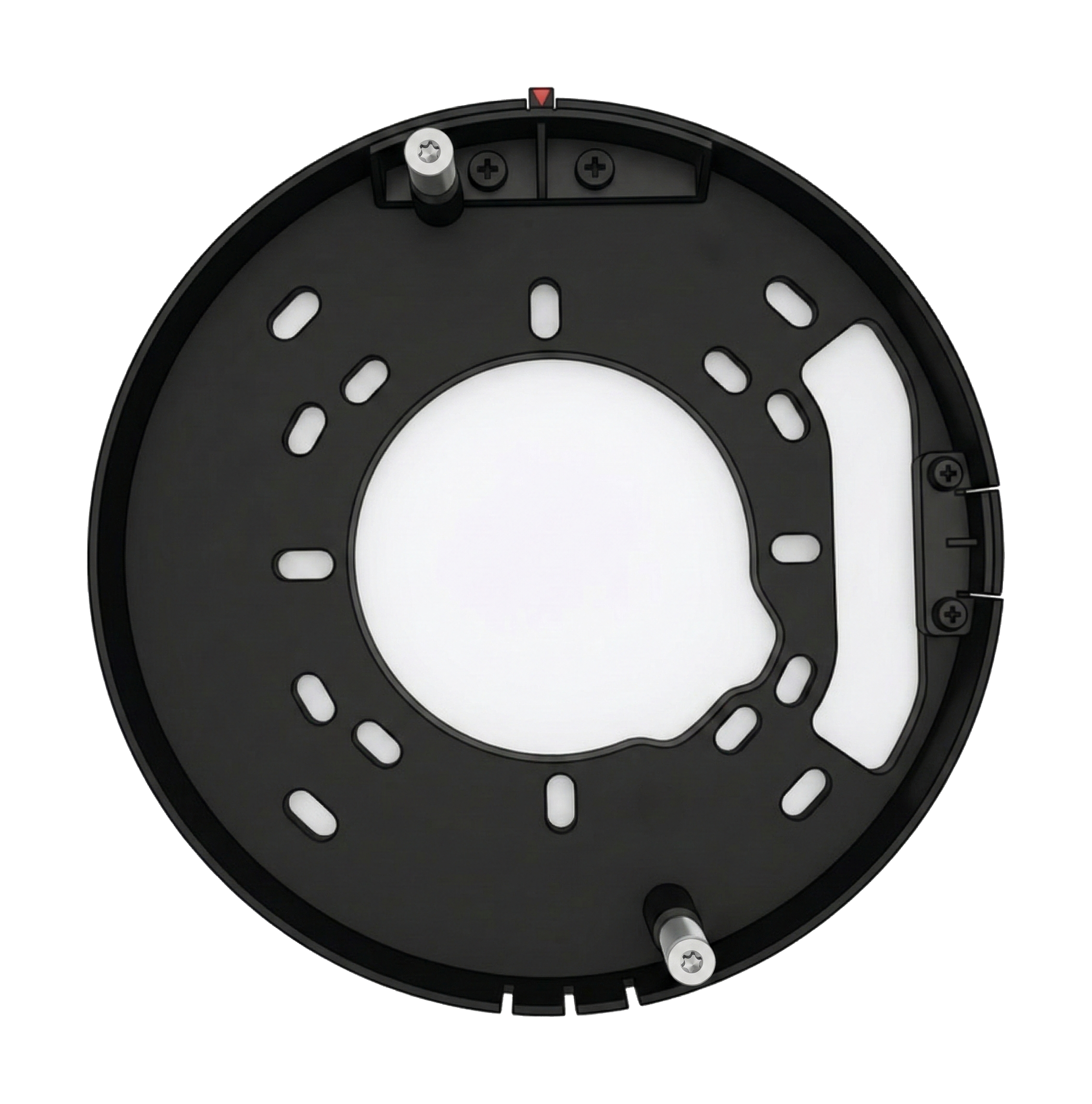

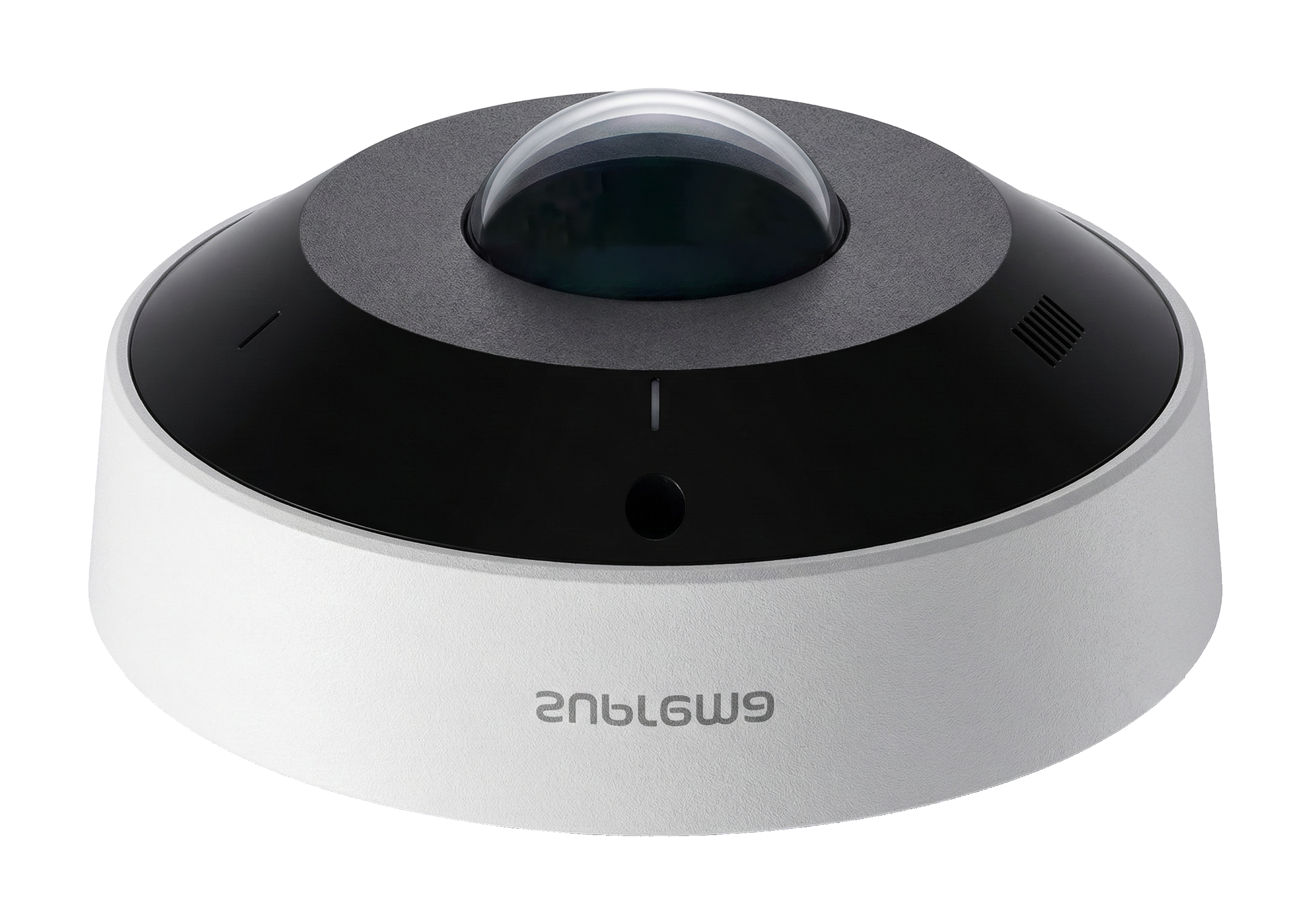

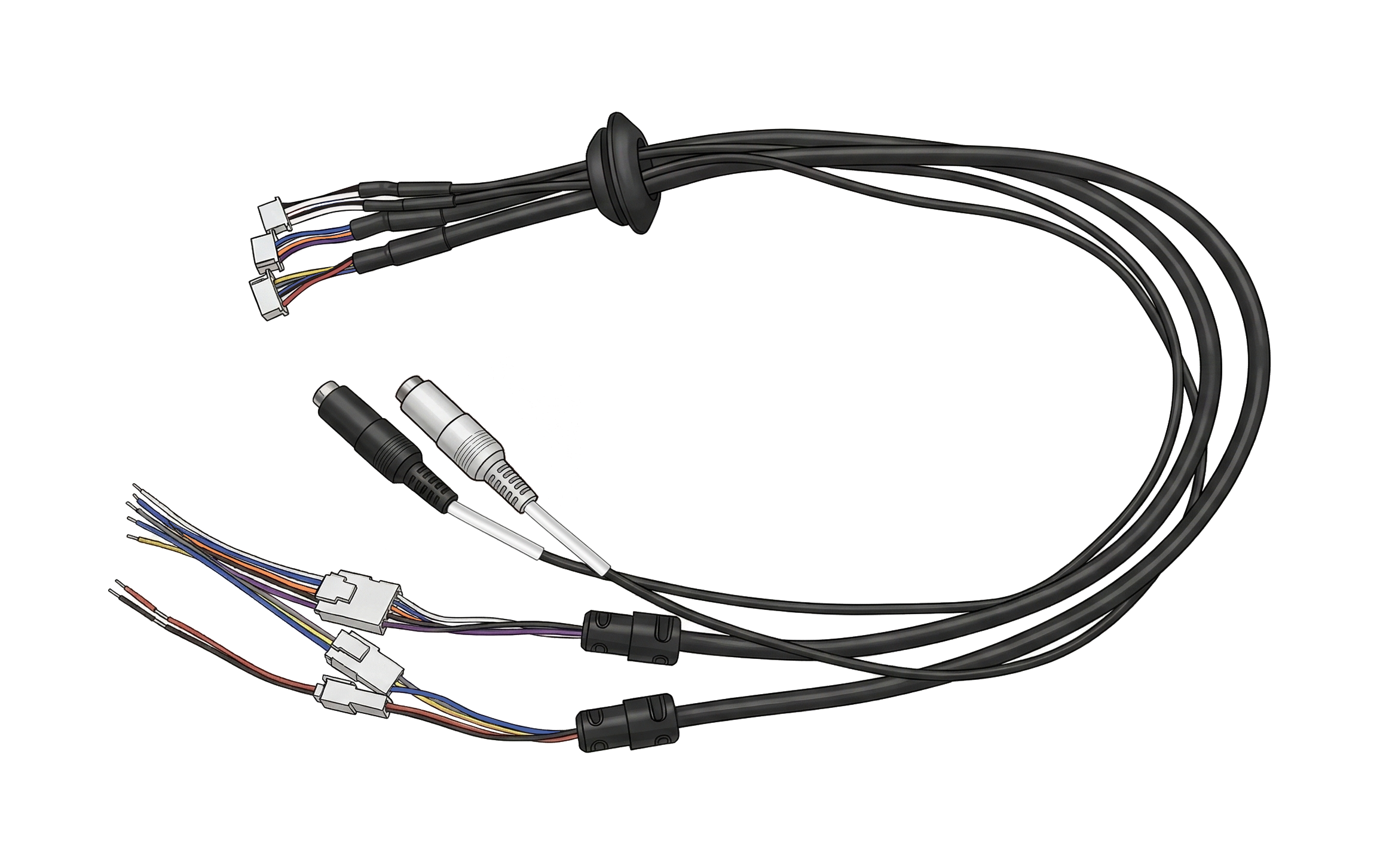

| 커버 | 카메라 본체 | 마운트 플레이트 | 연결 케이블 |
|
|
|
|

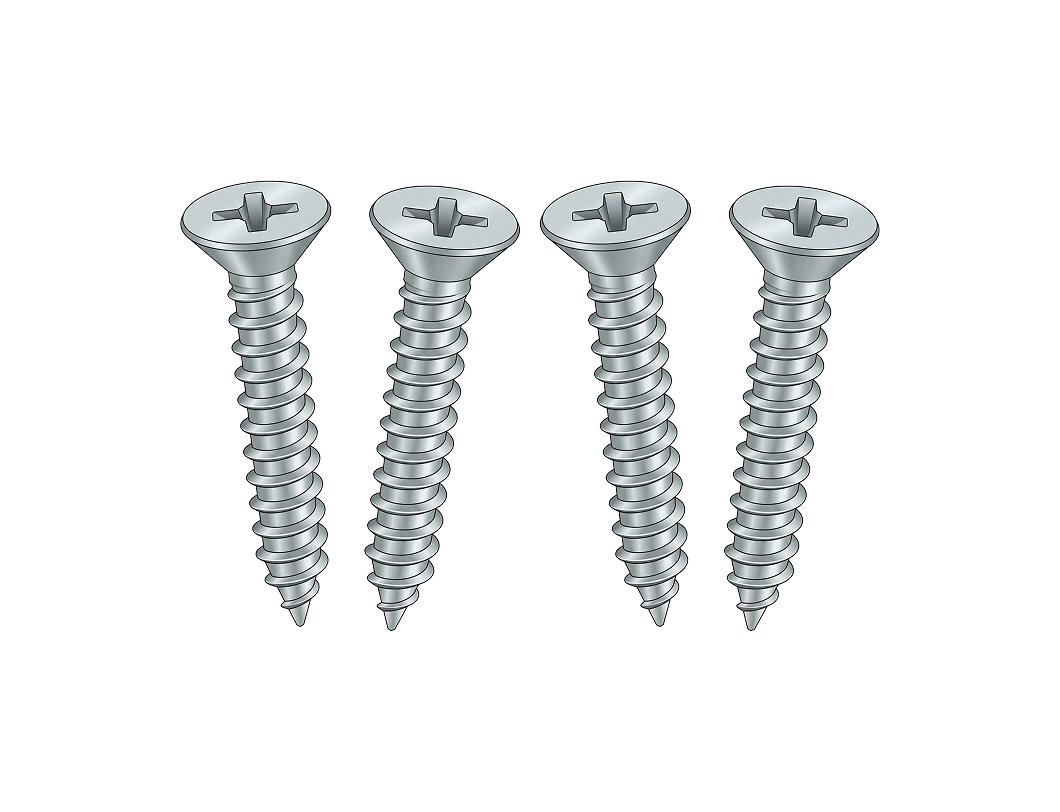

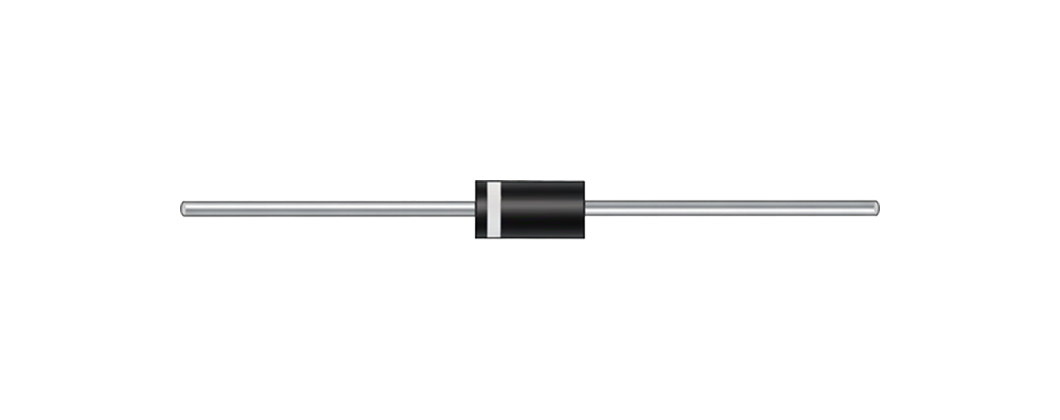

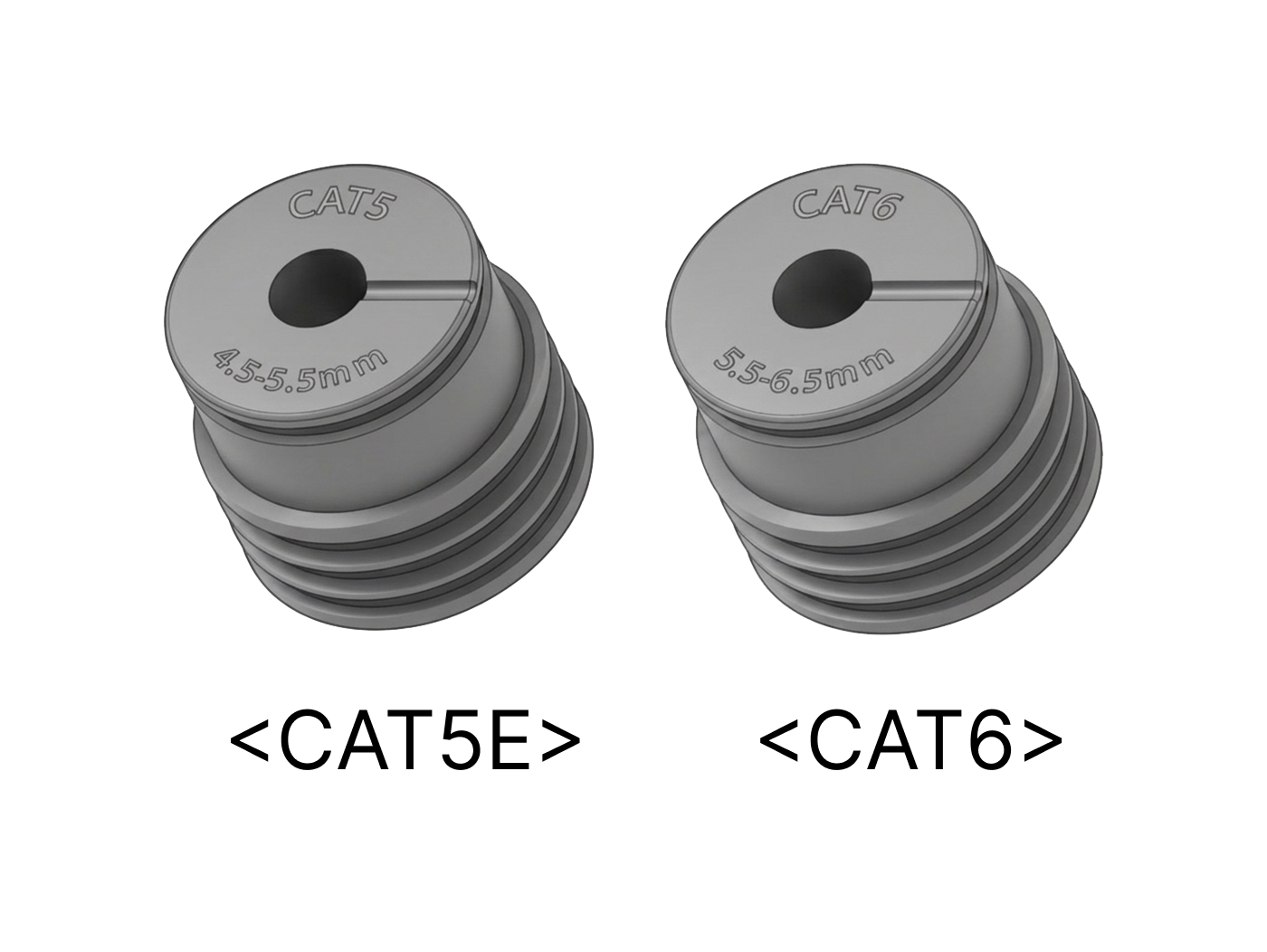

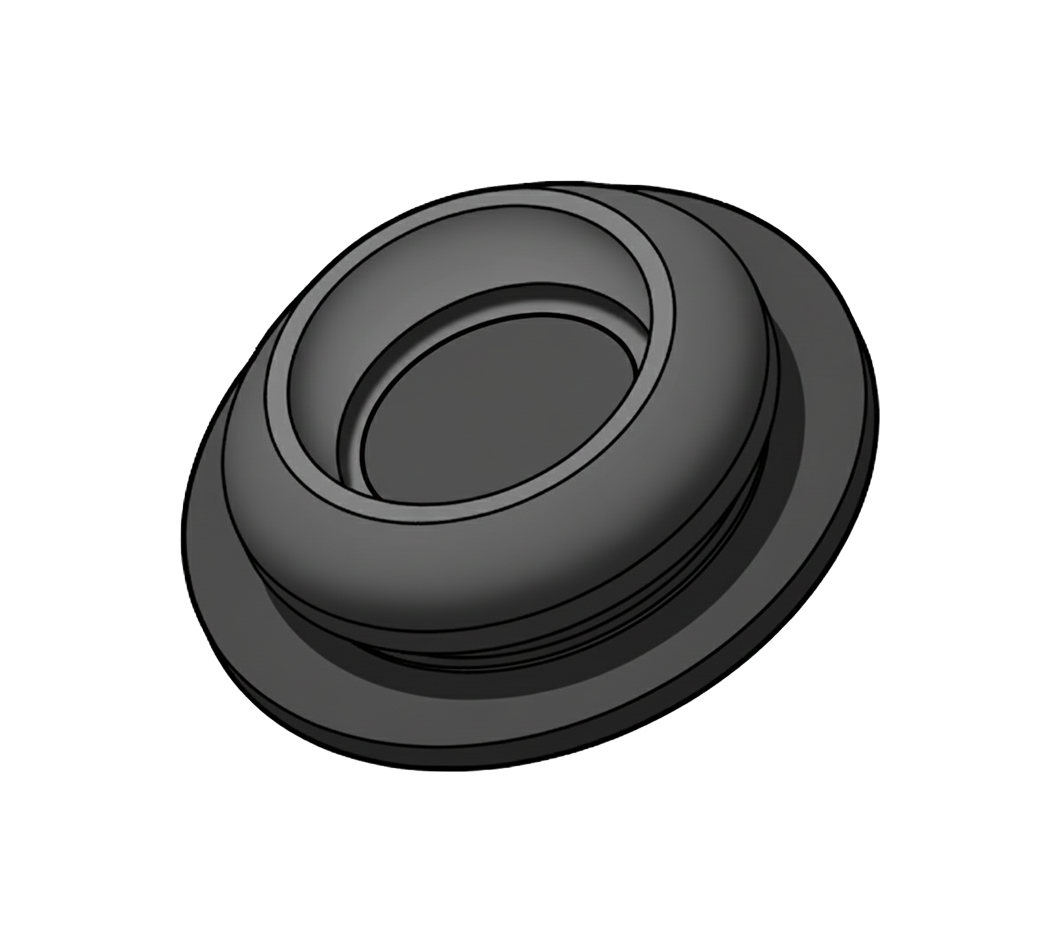

| 이더넷 케이블용 방수 고무 | 방수 고무 홀 플러그 | 고정용 나사 x4 | 다이오드 |
|
| ||

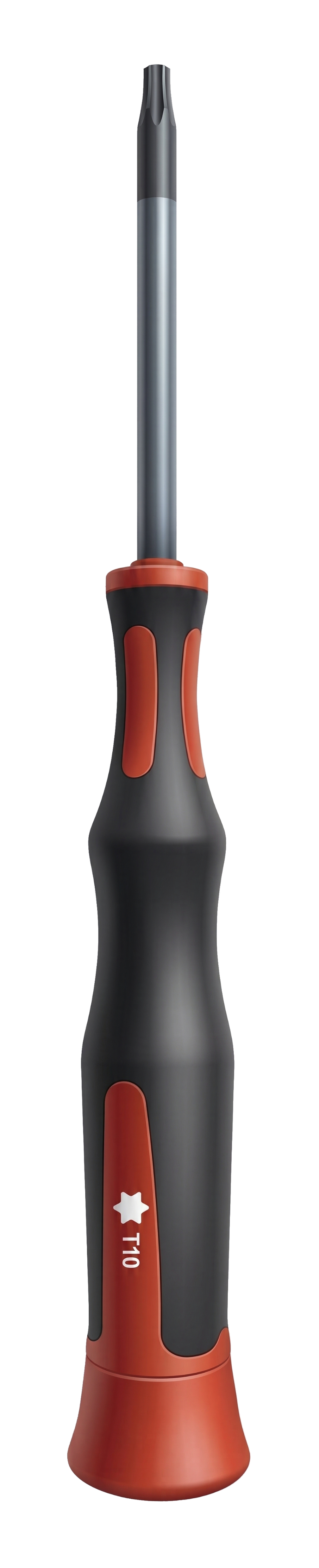

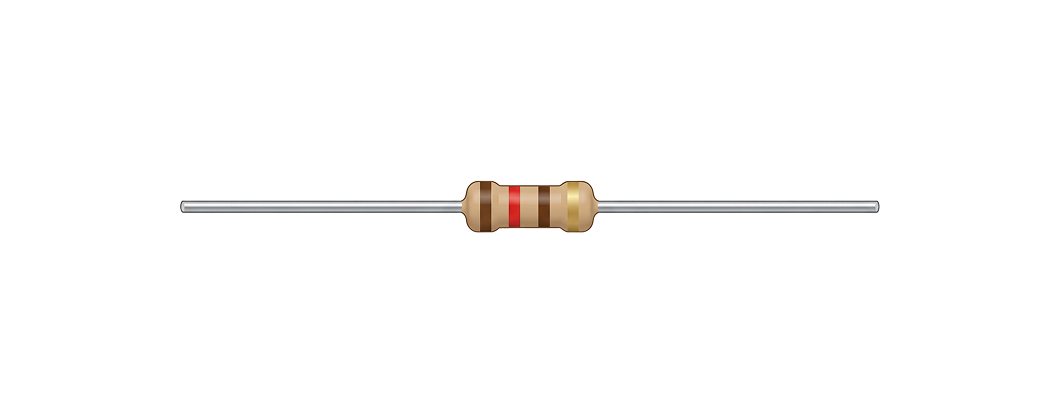

| 120 Ω 저항 | T10 드라이버(별 모양) | 퀵 가이드 | 오픈소스라이선스 가이드 |
알아두기
- 구성품은 설치 환경에 따라 달라질 수 있습니다.
각 부분의 명칭 및 기능

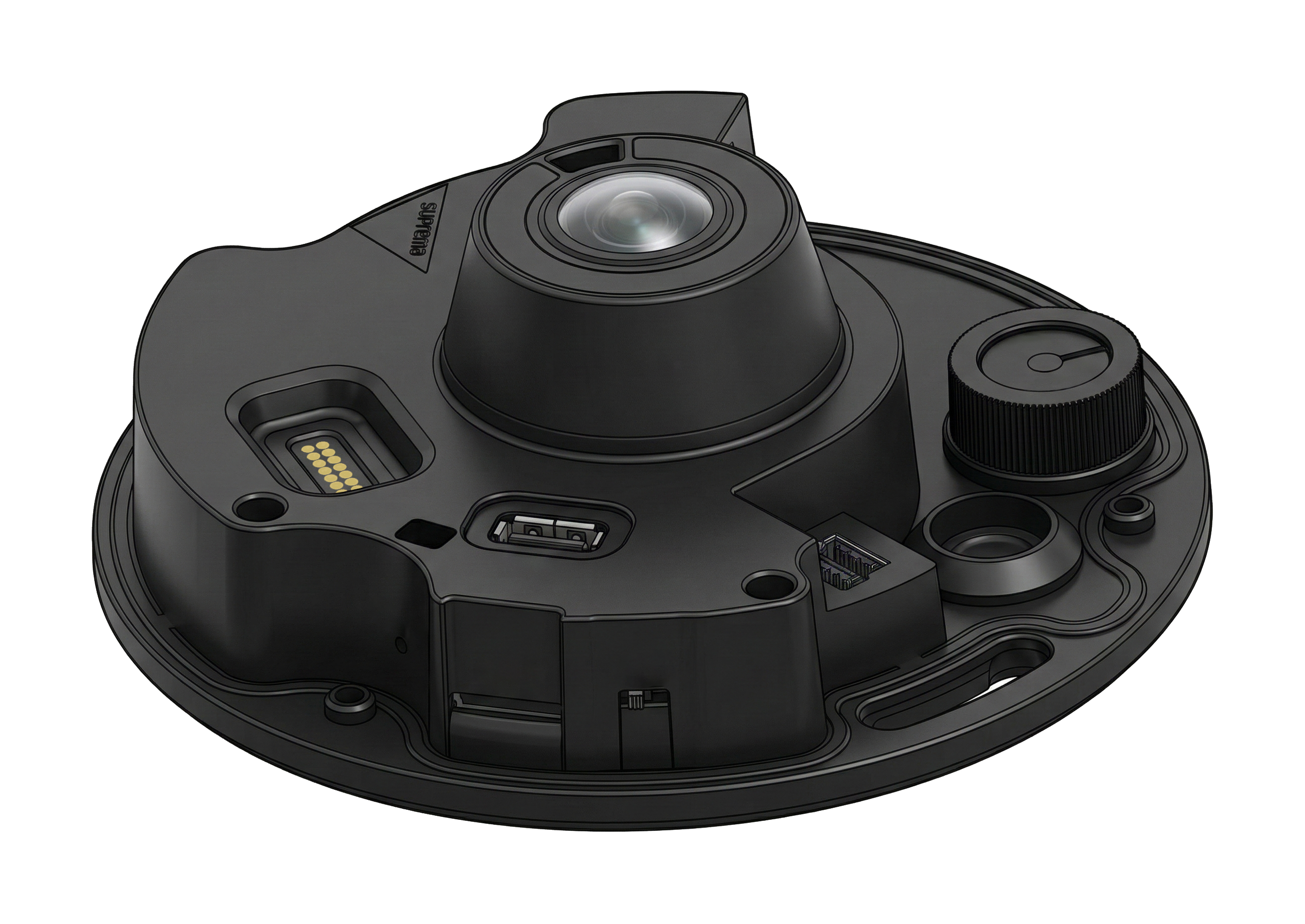

내부 포트 구성
-
알람 입력, 릴레이 (5핀): 알람 입력 및 릴레이 출력을 위한 케이블을 연결합니다.
-
오디오 입출력 (4핀): 오디오 입출력을 위한 케이블을 연결합니다.
-
이더넷 (PoE+): 이더넷 케이블을 연결합니다. PoE+를 통해 전원을 공급받을 수 있습니다.
-
전원, RS-485 (5핀): 전원 공급 및 RS-485 통신을 위한 케이블을 연결합니다.
-
초기화 버튼: 모든 설정을 공장 기본값으로 초기화합니다. 자세한 내용은 공장 초기화를 참고하세요.
-
Micro SD 카드 슬롯: Micro SD 카드를 삽입합니다.
-
USB (Type-A): Wi-Fi, BLE 등 USB 기반 액세서리를 연결합니다.
-
마이크 스위치: 마이크를 물리적으로 조작하여 오디오 녹음을 제어합니다.

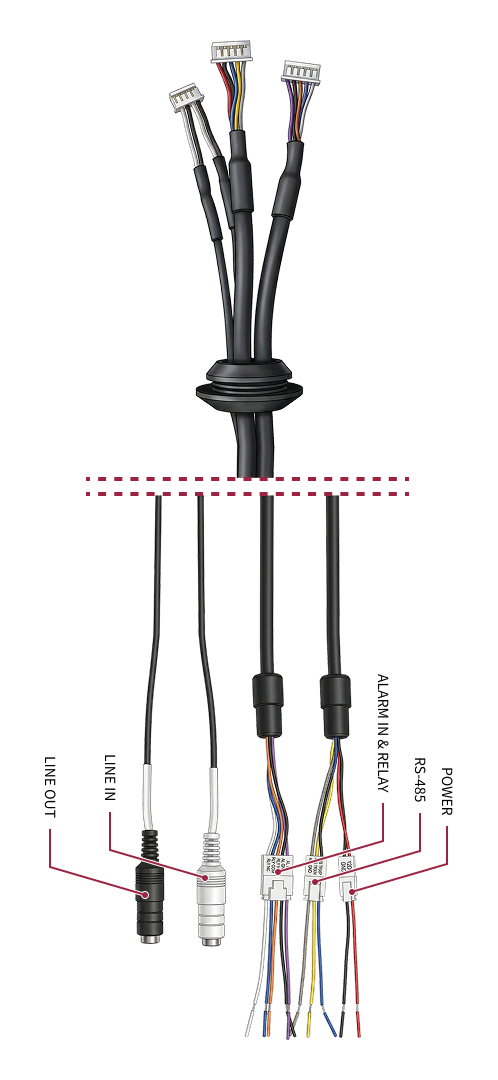

케이블 및 커넥터

| 케이블 | 핀 | 명칭 | 색상 |
|---|---|---|---|
| POWER | 1 | PWR +VDC | 빨간색 |
| 2 | PWR GND | 검은색 | |
| RS-485 | 3 | 485 TRXP | 파란색 |
| 4 | 485 TRXN | 노란색 | |
| 5 | 485 GND | 회색 | |
| ALARM_IN | 1 | ALARM IN | 보라색 |
| 2 | ALARM GND | 검은색 | |
| RELAY | 3 | RLY NC | 주황색 |
| 4 | RLY COM | 파란색 | |
| 5 | RLY NO | 흰색 | |
| LINE_IN | 1 | LINE IN | 흰색 |
| 2 | LINE IN GND | 검은색 | |
| LINE_OUT | 3 | LINE OUT | 흰색 |
| 4 | LINE OUT GND | 검은색 |
LED 상태 표시등
카메라 커버 전면에 위치한 LED 상태 표시등은 제품의 작동 및 인증 상태를 색상과 점멸 패턴으로 나타냅니다.
| LED 색상 | 상태 |
|---|---|
| 초록색 | 인증 성공 |
| 빨간색 | 인증 실패 |
| 파란색 | 정상 동작 상태 |
| 파란색/초록색 점멸 | DHCP를 사용으로 설정 시 IP 주소를 받아오지 못하는 상태 |
마이크 스위치 설정
마이크 스위치를 조작하여 카메라에서 마이크를 물리적으로 차단하고 오디오 녹음을 방지할 수 있습니다.
-
오디오 녹음 기능은 기본적으로 활성화되어 있습니다.
-
오디오 녹음을 차단하려면 마이크 스위치를 왼쪽으로 밀어 마이크를 비활성화하세요.
-
Command 계정에서도 오디오 녹음을 비활성화할 수 있습니다.
주의
마이크 스위치가 물리적으로 비활성화된 상태에서는 Command 계정에서 설정을 변경하더라도 오디오가 녹음되지 않습니다.
