설치 및 연결하기

설치에 필요한 전체 과정과 연결 예시를 제공합니다.

카메라 설치하기

다음 절차에 따라 카메라를 안전하게 설치하세요.

설치 전 주의사항

카메라를 설치하기 전, 아래의 주의 사항들을 반드시 숙지하세요.

경고

• 카메라 무게의 최소 5배의 하중을 견딜 수 있는 장소에 설치하세요.

• 케이블이 부적절한 곳에 끼이거나 전선의 피복이 손상될 경우 제품 파손이나 화재로 이어질 수 있으므로 주의하세요.

• 카메라를 설치할 때, 다른 사람이 설치 장소에 접근하지 못하도록 통제하세요. 설치 장소 아래에 귀중품이나 파손 위험이 있는 물건이 있다면 사전에 치우세요.

• 무리한 힘을 가하여 억지로 조립할 경우 제품 오동작 및 파손의 원인이 될 수 있습니다. 반드시 규격에 맞는 도구를 사용하세요.

주의

방수/방진 관련 유의사항

• 본 제품은 IP66 및 IP67 등급을 충족하여 방수/방진 기능을 제공하지만 직접적인 물 분사나 침수가 지속되는 환경에는 설치하지 마세요.

• 설치 중 커버를 열었을 때 내부에 수분이나 먼지가 유입되지 않도록 주의하세요.

• 케이블 연결 시 제공된 방수 부품을 올바르게 체결해야 합니다.

설치하기

알아두기

• 본 카메라는 넓은 시야각 확보를 위해 기본적으로 천장 설치를 권장합니다.

• 직사광선이나 자외선에 직접 노출된 장소에 설치하지 마세요.

• AI 기반 얼굴 및 객체 인식 성능이 저하될 수 있으므로, 렌즈에 직사광선이 직접 닿거나 역광이 심한 곳은 피하여 설치 위치를 조정하세요.

1. 제공된 T10 별 모양 드라이버를 사용하여 나사를 반시계 방향으로 풀고 카메라의 커버를 분리하세요.

1. 마운트 플레이트의 고정 나사를 반시계 방향으로 풀어 마운트 플레이트와 카메라 본체를 분리하세요.

1. 카메라 본체의 Micro SD 카드 슬롯에 Micro SD 카드를 삽입하세요. USB (Type-A) 기반 기타 액세서리를 연결할 경우, USB 포트에 액세서리를 연결하세요.

1. 촬영 방향을 고려하여 카메라를 설치할 위치를 정하세요.

   • 천장에 설치할 때: 마운트 플레이트의 AI 로고가 촬영 방향을 향하도록 설치하세요.

   • 벽면에 설치할 때: 마운트 플레이트의 빨간색 삼각형이 12시(위쪽)를 가리키도록 설치하세요.

1. 설치할 위치에 제공된 드릴링 템플릿을 부착하고 나사 홀과 케이블 홀을 타공하세요.

1. 연결할 케이블(전원, 네트워크, 오디오/알람 케이블 등)을 마운트 플레이트의 알맞은 홀로 통과시키세요.

1. 고정용 나사를 사용하여 마운트 플레이트를 단단히 고정하세요.

1. 카메라 본체에서 이더넷 케이블용 방수 고무, 방수 고무 홀 플러그를 분리한 후 필요한 케이블을 본체에 결합하세요.

이더넷 케이블 연결하기

1. 이더넷 케이블에 이더넷 케이블용 방수 고무를 끼우세요. 제품 방수를 위해 제공되는 이더넷 케이블용 방수 고무(CAT5E, CAT6) 중 알맞은 것을 장착하세요.

2. 본체의 이더넷 홀에 이더넷 케이블용 방수 고무를 결합하세요.

3. 이더넷 케이블용 방수 고무에 조인트와 너트를 체결하세요.

그 외 케이블 연결하기

본체의 방수 고무 홀 플러그를 분리한 홀에 연결 케이블을 통과시키고 방수 고무를 결합하세요.

주의

케이블 방수 처리하기

옥외 설치 시, 케이블 연결부의 틈으로 수분이 유입될 수 있습니다. 시중에 판매하는 방수 부틸 고무 테이프를 사용하여 아래 절차에 따라 방수 처리하는 것을 권장합니다.

1. 전원, 입출력, 오디오 케이블 등 필요한 케이블을 연결하세요.

2. 케이블 연결부부터 케이블 재킷(A 부분)까지, 부틸 고무 테이프가 절반 이상 겹치도록 감으세요.

• 케이블 재킷(A 부분)의 방수 처리가 미흡할 경우 누수의 직접적인 원인이 될 수 있으므로 빈틈없이 촘촘하게 테이핑하세요.

• 방수용 부틸 고무 테이프는 원래 길이의 2배 이상 늘어나는 부틸 고무 소재입니다. 테이프를 충분히 늘려가며 감아주세요.

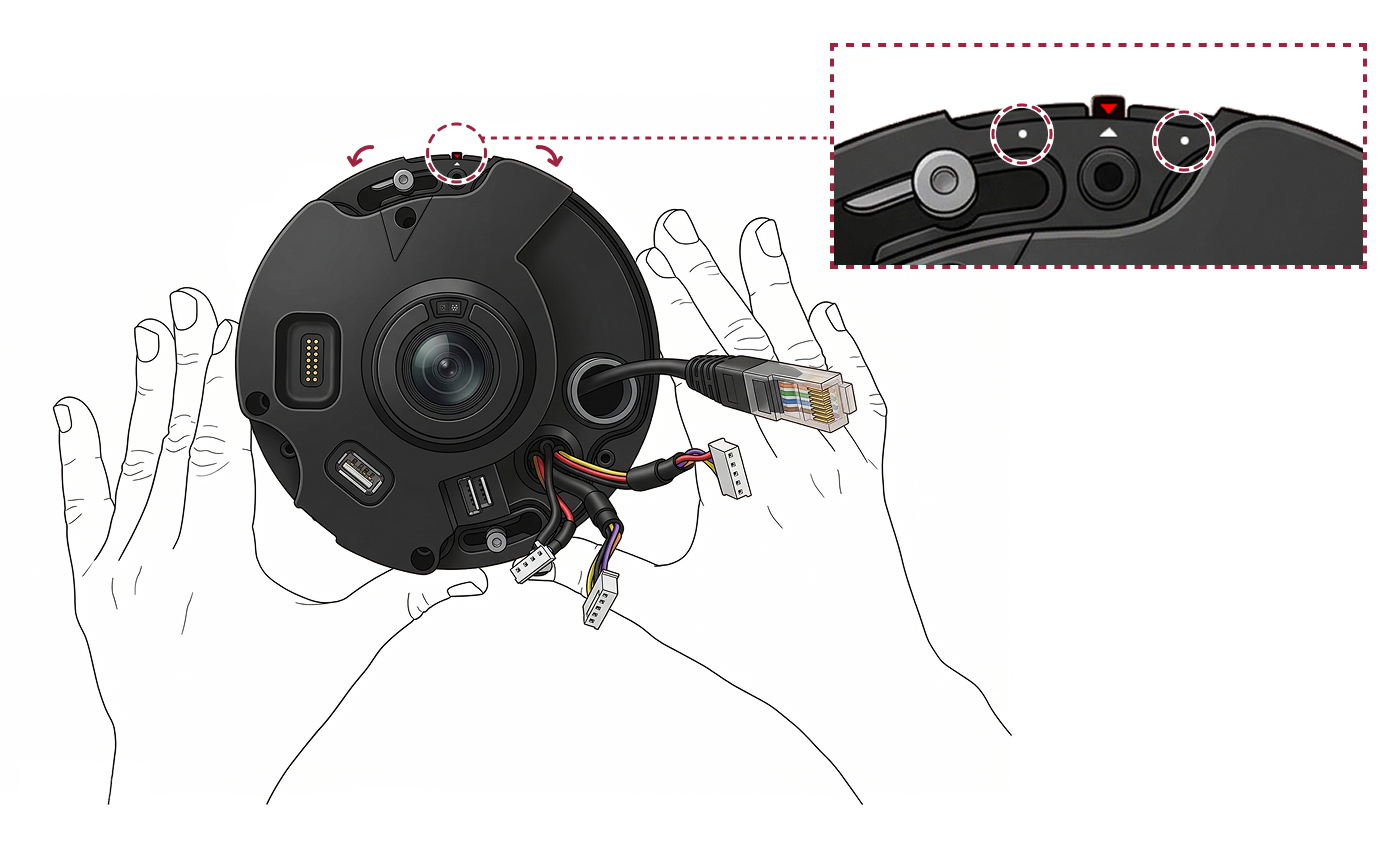

1. 마운트 플레이트의 고정 나사를 끝까지 풀고, 카메라 본체를 인쇄된 각인의 중심(빨간색 삼각형)에 맞춰 결합한 후 브래킷 고정 나사를 시계 방향으로 돌려 고정하세요.

알아두기

카메라 각도의 조정이 필요한 경우, 카메라 본체를 좌우로 회전하여 최대 15도(좌우 각 8도)까지 설치 각도를 조정할 수 있습니다.

1. T10 별 모양 드라이버를 사용하여 브래킷 고정 나사를 다시 한번 단단히 조이세요.

1. 카메라 성능 저하를 방지하기 위해 렌즈 및 커버 내/외부에 묻은 이물질이나 유분을 부드럽고 마른 천으로 닦아내세요.

1. 커버를 카메라 본체 위에 결합하고 T10 별 모양 드라이버를 사용하여 3개의 나사를 단단히 고정하세요.

주의

커버 고정 시 나사를 완전히 조이지 않을 경우 방수에 문제가 발생할 수 있습니다. (IP66/IP67)

케이블 연결 및 설정

전원 연결

주의

• 전원 장치(또는 어댑터)와 PoE+ 전원 장치를 동시에 연결하지 마세요.

• 전원 어댑터는 IEC/EN 62368-1 승인을 받은 제품으로, 카메라의 최대 소모 전력 이상의 출력을 가진 제품을 사용하세요. 전원 어댑터에 다른 기기를 함께 연결하여 사용하려면 카메라와 다른 기기의 소모 전력을 합한 용량 이상의 어댑터를 사용해야 합니다.

  • 최대 소모 전류 규격은 제품 사양의 전원을 참고하세요.

• 전원 연결 시 제품과 전원 장치 간의 거리에 주의하세요. 제품과 전원 장치는 최대한 가깝게 설치해야 합니다. 올바르게 연결하지 않을 경우 제품이 오작동할 수 있으므로 주의하세요. 제품과 전원 장치의 거리가 먼 경우 16 AWG 또는 18 AWG 케이블을 사용할 것을 권장합니다. 이 제품은 12Vdc 정격 전압을 사용합니다. 정격 전압 이상의 전원을 인가하면 제품이 고장 날 수 있으므로 각별히 주의하세요. 각 케이블 규격에 따른 최대 연장 길이를 확인하여 전원을 올바르게 연결하세요.

  케이블 규격	최대 연장 길이
  16 AWG	50 m
  18 AWG	30 m
  20 AWG	20 m

• 전원 어댑터를 사용할 경우 전원 케이블의 길이를 임의로 연장하지 마세요.

네트워크 연결

TCP/IP: LAN 연결 (허브와 연결)

• 일반적인 CAT-5e 케이블을 사용하여 허브와 연결할 수 있습니다.

• 이더넷 케이블을 통해 데이터와 전원을 동시에 공급하는 PoE+를 지원합니다.

네트워크 포트 및 서비스

이 제품은 네트워크 통신 및 원활한 서비스 운영을 위해 아래와 같은 포트를 사용합니다.

프로토콜	서비스
TCP	서버와 장치 간의 통신 서비스 및 장치 운영 상태 전환 서비스를 위해 사용됩니다.
UDP	네트워크 상에서 장치를 검색하기 위한 장치 검색 서비스에 사용됩니다.

알아두기

상기 포트는 제품의 정상적인 네트워크 기능 제공을 위해 사용되므로, 방화벽 또는 네트워크 보안 설정 시 해당 포트의 사용이 허용되어야 합니다.

RS-485 연결 (지원 예정)

RS-485 통신을 통해 외부 장치와 연결할 수 있습니다. 배선 시 극성(A/B)에 주의하세요.

• RS-485 케이블은 AWG24, 꼬임선(Twisted Pair), 최대 길이 1.2 km를 사용하세요.

• RS-485 케이블은 특성 임피던스가 120 Ω인 케이블을 사용하는 것을 권장합니다.

• RS-485 데이지 체인으로 연결할 경우 종단 저항(120Ω)을 데이지 체인 연결의 양 끝에 연결하세요. 중간 선로에 연결할 경우 신호 레벨이 작아져 통신 성능이 떨어지므로 반드시 데이지 체인 연결의 양 끝에 연결하세요.

알람 입력 연결

외부 센서나 스위치의 신호를 수신하는 입력 포트입니다.

릴레이 연결

Fail Safe Lock

Fail Safe Lock을 사용하려면 아래 그림과 같이 N/C 릴레이를 연결하세요. Fail Safe Lock은 평상 시 릴레이 회로에 전류가 흐르며, 릴레이가 동작하여 전류를 일시적으로 차단하면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 열립니다.

주의

• 출입문 잠금 장치나 경광등이 작동할 때 발생하는 역전류로부터 릴레이를 보호하기 위해, 그림과 같이 배선 양쪽에 다이오드를 설치하세요.

• 제품과 연결된 외부 장치(출입문 잠금 장치 등)는 별도의 전원을 사용하세요.

• 슈프리마의 지능형 장치에는 편의를 제공하기 위해 별도의 컨트롤러 없이 독립형으로 연결하여 출입문을 직접 열거나 잠글 수 있도록 하는 릴레이가 내장되어 있습니다. 그러나 향상된 보안이 요구되는 출입통제 애플리케이션의 경우 잠재적으로 출입문 잠금 해제를 유발할 수 있는 변조 공격을 방지하기 위해 장치에 내장된 릴레이를 사용하지 않는 것이 좋습니다. 이러한 애플리케이션의 경우 잠금 제어를 위해 출입문 내부의 안전한 위치에 설치된 슈프리마의 Secure I/O 2, DM-20, CoreStation과 같은 별도의 릴레이 장치를 사용할 것을 권장합니다.

알아두기

다이오드의 설치 방향에 주의하세요. 다이오드는 연결된 외부 장치와 최대한 가깝게 설치하세요.

Fail Secure Lock

Fail Secure Lock을 사용하려면 아래 그림과 같이 N/O 릴레이를 연결하세요. Fail Secure Lock은 평상 시 릴레이 회로에 전류가 흐르지 않으며, 릴레이가 동작하여 전류가 흐르면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 잠깁니다.

주의

• 출입문 잠금 장치나 경광등이 작동할 때 발생하는 역전류로부터 릴레이를 보호하기 위해, 그림과 같이 배선 양쪽에 다이오드를 설치하세요.

• 제품과 연결된 외부 장치(출입문 잠금 장치 등)는 별도의 전원을 사용하세요.

• 슈프리마의 지능형 장치에는 편의를 제공하기 위해 별도의 컨트롤러 없이 독립형으로 연결하여 출입문을 직접 열거나 잠글 수 있도록 하는 릴레이가 내장되어 있습니다. 그러나 향상된 보안이 요구되는 출입통제 애플리케이션의 경우 잠재적으로 출입문 잠금 해제를 유발할 수 있는 변조 공격을 방지하기 위해 장치에 내장된 릴레이를 사용하지 않는 것이 좋습니다. 이러한 애플리케이션의 경우 잠금 제어를 위해 출입문 내부의 안전한 위치에 설치된 슈프리마의 Secure I/O 2, DM-20, CoreStation과 같은 별도의 릴레이 장치를 사용할 것을 권장합니다.

알아두기

다이오드의 설치 방향에 주의하세요. 다이오드는 연결된 외부 장치와 최대한 가깝게 설치하세요.

자동문 연결

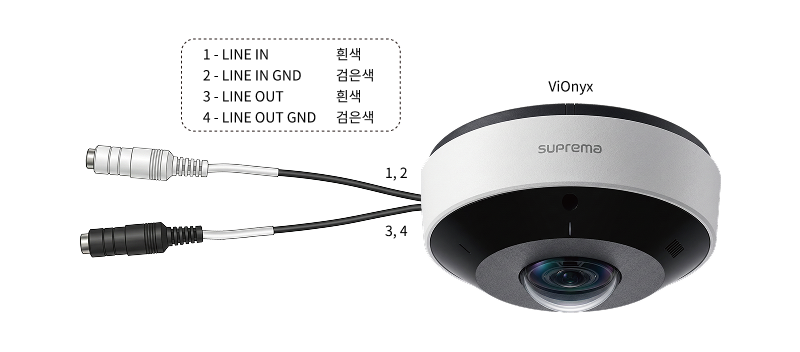

AUDIO 연결 (지원 예정)

• 오디오 입력 (LINE IN): 오디오 소스를 연결하세요. 제품 전면에 내장 마이크가 지원됩니다.

• 오디오 출력 (LINE OUT): 앰프에 연결하세요. 이 제품에는 내장 오디오 앰프가 없으므로 별도의 앰프와 스피커를 준비하세요.

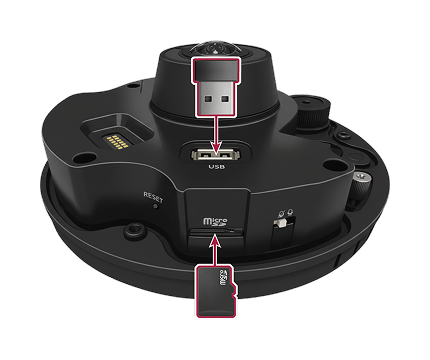

Micro SD 카드 및 USB 장치 연결 (지원 예정)

• Micro SD 카드: 영상 저장을 위한 Micro SD 카드를 삽입하세요.

• USB: USB (Type-A) 기반 기타 액세서리를 연결하세요.

알아두기

Micro SD/SDHC/SDXC 카드 권장 사양

• 권장 용량: 16GB ~ 1TB

• 본 제품은 다음 제조사 제품군의 메모리 카드 사용을 권장합니다.

  • 제조사: Samsung, SanDisk, Transcend, Micron

  • 제품군: High endurance, Pro endurance

• 카드 제조사별/종류별 호환성은 차이가 날 수 있습니다.
