시작하기

장치 사용을 위한 초기 절차를 안내합니다.

구성품​

XPass Q2벽걸이용 브래킷퀵 가이드오픈소스라이선스 가이드

연결 케이블고정용 나사 x2브래킷 고정용 나사(별 모양)다이오드120 Ω 저항
알아두기
  • 구성품은 설치 환경에 따라 달라질 수 있습니다.
  • 브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

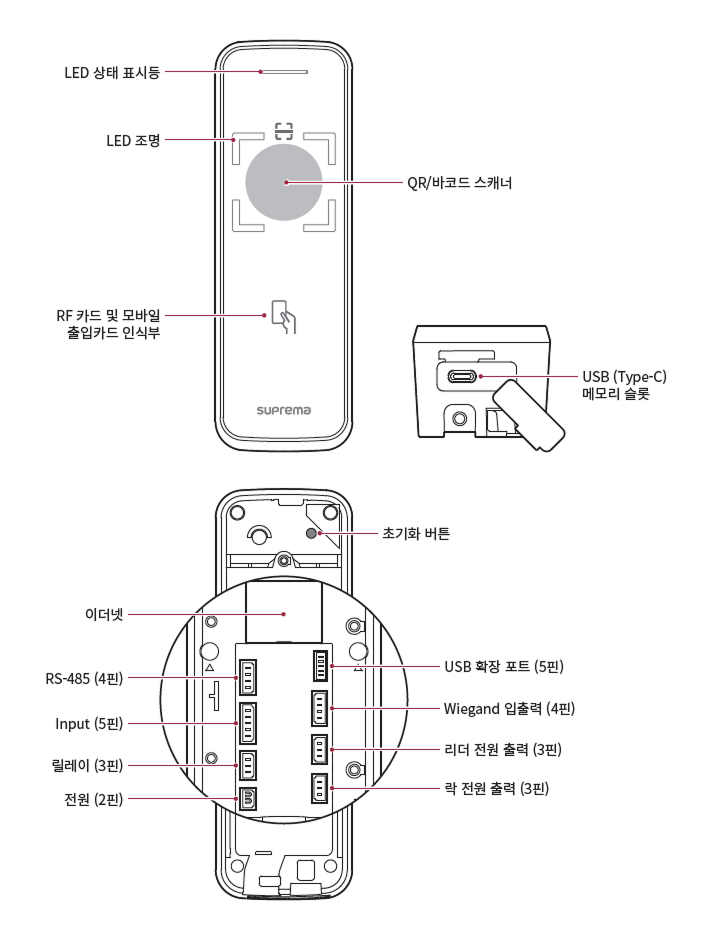

각 부분의 명칭 및 기능​

  • LED 상태 표시등: 제품의 작동 상태가 표시됩니다.

    • 초록색: 인증 성공

    • 빨간색: 인증 실패

    • 파란색/하늘색 점멸: 정상 동작 상태

    • 파란색/초록색 점멸:

      • DHCP를 사용으로 설정 시 IP 주소를 받아오지 못하는 상태

      • 슬레이브 모드일 때 마스터 장치와 연결이 끊어진 상태

    • 빨간색/보라색 점멸: 장치 잠금 상태

    • 초록색 점멸: 입력 대기 상태

  • LED 조명: QR/바코드 스캐너 주변에서 움직임이 감지되면 LED가 자동으로 켜집니다.

  • QR/바코드 스캐너: 출입을 위해 인증용 QR/바코드를 인식시키는 부분입니다.

  • RF 카드 및 모바일 출입카드 인식부: 출입을 위해 RF 카드 또는 모바일 출입카드를 인식시키는 부분입니다.

  • USB (Type-C) 메모리 슬롯: USB 메모리를 연결합니다.

  • 초기화 버튼

    • 네트워크 설정을 초기화합니다. 자세한 내용은 네트워크 설정 초기화를 참고하세요.

    • 장치에 저장된 모든 정보와 인증서를 삭제하고 설정을 초기화합니다. 자세한 내용은 공장 초기화를 참고하세요.

  • 이더넷: 이더넷 케이블을 연결합니다.

  • RS-485 (4핀): RS-485 케이블을 연결합니다.

  • Input (5핀): Input 케이블을 연결합니다.

  • 릴레이 (3핀): 릴레이 케이블을 연결합니다.

  • 전원 (2핀): 전원 케이블을 연결합니다.

  • USB 확장 포트 (5핀): 기타 액세서리 제품을 연결할 수 있습니다.

  • Wiegand 입출력 (4핀): Wiegand 입출력 케이블을 연결합니다.

  • 리더 전원 출력 (3핀): 리더 전원 출력 케이블을 연결합니다.

  • 락 전원 출력 (3핀): 락 전원 출력 케이블을 연결합니다.

케이블 및 커넥터​

전원​

핀명칭색상
1PWR +VDC빨간색(흰띠)
2PWR GND검은색(흰띠)

릴레이​

핀명칭색상
1RLY NO흰색
2RLY COM파란색
3RLY NC주황색

RS-485​

핀명칭색상
1485 TRXP파란색
2485 TRXN노란색
3485 GND검은색
4SH GND회색

Input​

핀명칭색상
1INPUT0빨간색
2INPUT1노란색
3INPUT2주황색
4INPUT GND검은색
5SH GND회색

Wiegand 입출력​

핀명칭색상
1WG D0초록색
2WG D1흰색
3WG GND검은색
4SH GND회색

리더, 락 전원 출력​

핀명칭색상
1DC OUT빨간색 (검은 띠)
2DC GND검은색
3DC GND회색

QR/바코드 및 장치 라이선스에 대한 참고 사항​

올바른 QR/바코드 인증 방법​

사용자에게 QR/바코드를 발급하여 인증 수단으로 사용할 수 있습니다. 인식률을 높이기 위해 안내에 따라 올바르게 QR/바코드를 스캔하세요.

  • 장치의 스캐너와 QR/바코드 사이의 거리를 5~15 cm로 유지하세요.

  • QR/바코드를 스캐너 중앙에 오도록 위치시키세요.

  • 모바일 장치에 내려받은 QR/바코드로 인증할 경우 화면이 잘 보이도록 모바일 장치의 밝기를 조정하세요.

  • 위치, 거리, 밝기가 적절하지 않으면 QR/바코드 인식이 오래 걸리거나 실패할 수 있습니다.

바코드 종류 및 최소 인식 크기​

바코드 종류 별로 인식할 수 있는 최소 바코드 크기 예시입니다.

알아두기

실제 인식률은 인쇄 품질, 인코딩, 조명, 카메라 해상도, 촬영 거리 등 환경에 따라 달라질 수 있습니다.

기본 지원​

이 제품은 기본적으로 QR Code를 지원합니다.

바코드 유형최소 인식 크기예시 값(문자수)
QR Code1 cm32자: 12345678901234567890123456789012

Camera QR 라이선스 적용 시​

바코드 유형최소 인식 크기예시 값(문자수)
QR Code1 cm32자: 12345678901234567890123456789012
Micro QR Code1 cm32자: 12345678901234567890123456789012
Aztec1 cm32자: 12345678901234567890123456789012
PDF4173 cm32자: 12345678901234567890123456789012
DataMatrix1 cm32자: 12345678901234567890123456789012
Code395 cm16자: 1234567890123456
Code1283 cm16자: 1234567890123456
EAN-81.5 cm8자 (데이터 7자 + 체크섬 1): 12345670
EAN-132 cm13자 (데이터 12자 + 체크섬 1): 1234567890128
UPC-A2 cm12자 (데이터 11자 + 체크섬 1): 123456789012
UPC-E1.5 cm8자 (데이터 7자 + 체크섬 1): 12345670

기본 지원​

이 제품은 기본적으로 QR Code를 지원합니다.

바코드 유형최소 인식 크기예시 값(문자수)
QR Code1 cm영숫자로 32자

Camera QR 라이선스 적용 시​

바코드 유형최소 인식 크기예시 값(문자수)
QR Code1 cm영숫자로 32자
Micro QR Code1 cm영숫자로 32자
Aztec1 cm영숫자로 32자
PDF4173 cm영숫자로 32자
DataMatrix1 cm영숫자로 32자
Code3912 cm영숫자로 32자
Code1284 cm영숫자로 32자
EAN-81.5 cm숫자로 8자(데이터 7자 + 체크섬 1자)
EAN-132 cm숫자로 13자(데이터 12자 + 체크섬 1자)
UPC-A2 cm숫자로 12자(데이터 11자 + 체크섬 1자)
UPC-E1.5 cm숫자로 8자(데이터 7자 + 체크섬 1자)

장치 라이선스 참고 사항​

  • 더 다양한 QR/바코드 인증을 사용하려면 별도의 장치 라이선스가 필요합니다. 장치 라이선스를 발급하려면 구입처에 문의하세요.

  • 장치 라이선스 파일은 암호화된 파일이므로 임의로 수정할 수 없습니다.

  • 장치 라이선스는 장치 ID를 기준으로 발급됩니다. 비정상적인 방법으로 장치 ID를 변경할 경우 라이선스에 대한 보증 서비스가 제공되지 않습니다.

  • 장치 라이선스에 대한 자세한 내용은 BioStar X 관리자 설명서를 참조하세요.
