설치하기

설치에 필요한 전체 과정과 연결 예시를 제공합니다.

브래킷 및 제품 고정

1. 제품을 장착할 위치에 고정용 나사를 이용하여 브래킷을 단단히 고정하세요.



   알아두기

   • 제품을 콘크리트 벽에 설치할 경우 드릴로 구멍을 뚫어 PVC 앵커를 끼운 뒤 고정용 나사로 고정하세요.

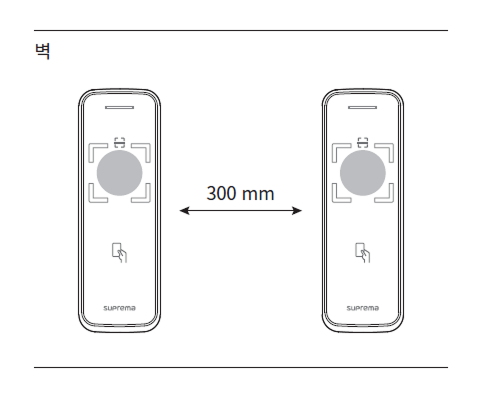

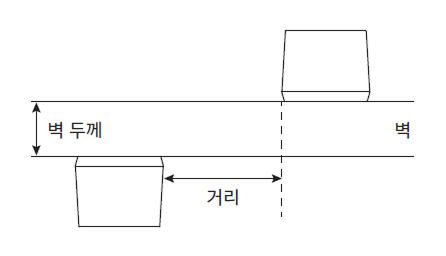

   • RF 신호 간섭을 피하기 위해 최소 이격 거리를 확인하여 설치하세요.



   벽 두께	거리
   100 mm	270 mm
   120 mm	250 mm
   150 mm	170 mm



   • 모바일 출입카드를 사용할 경우 BLE 신호 간섭을 피하기 위해 장치 사이에 최소 1 m 이상의 거리를 두고 설치하세요.

2. 케이블 커버에 끼워져 있는 4개의 나사를 돌려 단단히 고정하세요.



   알아두기

   IP65 등급을 만족하기 위해 제품과 케이블을 연결한 뒤 반드시 케이블 커버를 사용해야 합니다.

3. 고정된 브래킷 위에 제품을 장착하세요.



4. 제품 고정용 나사를 돌려 제품과 브래킷을 조립하세요.



   알아두기

   브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

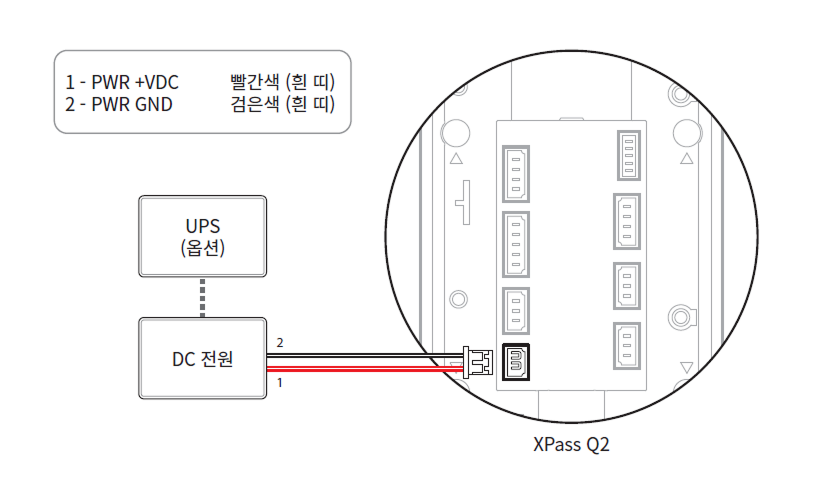

전원 연결

주의

• 전원 장치(또는 어댑터)와 PoE 전원 장치를 함께 연결하지 마세요.

• 전원 어댑터는 IEC/EN 62368-1 승인을 받은 제품으로 단말기의 소모 전력 이상의 제품을 사용하세요. 전원 어댑터에 다른 기기를 연결하여 사용하려면 단말기의 소모 전력과 다른 기기에 필요한 소모 전력을 합한 전류 용량 이상의 어댑터를 사용해야 합니다.

  • 최대 소모전류 규격은 제품 사양의 전원을 참고하세요.

• Secure I/O 2, 전기정(전기식 잠금장치), 제품은 반드시 개별 전원을 사용하세요. 전원을 함께 연결하여 사용하면 장치가 오작동할 수 있습니다.

• 전원 어댑터를 사용할 경우 전원 케이블의 길이를 임의로 연장하지 마세요.

리더, 락 전원 연결

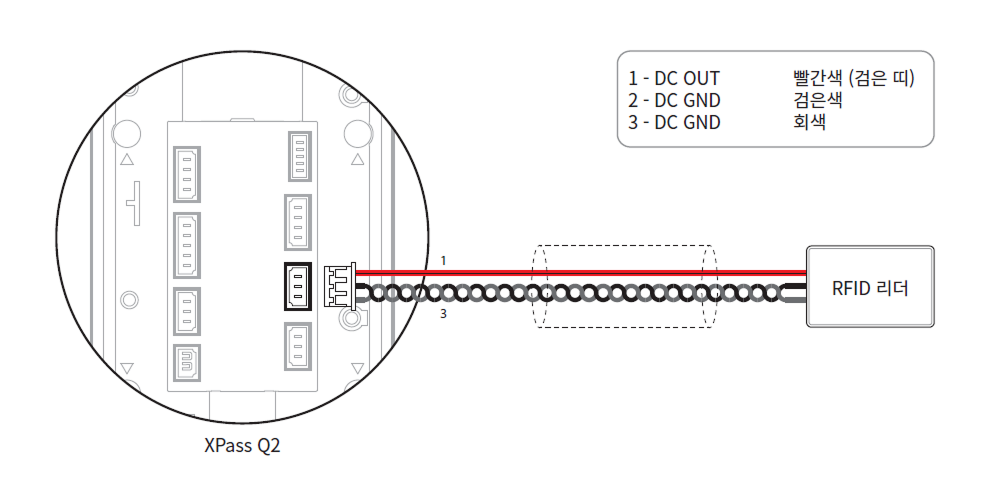

리더 전원 연결

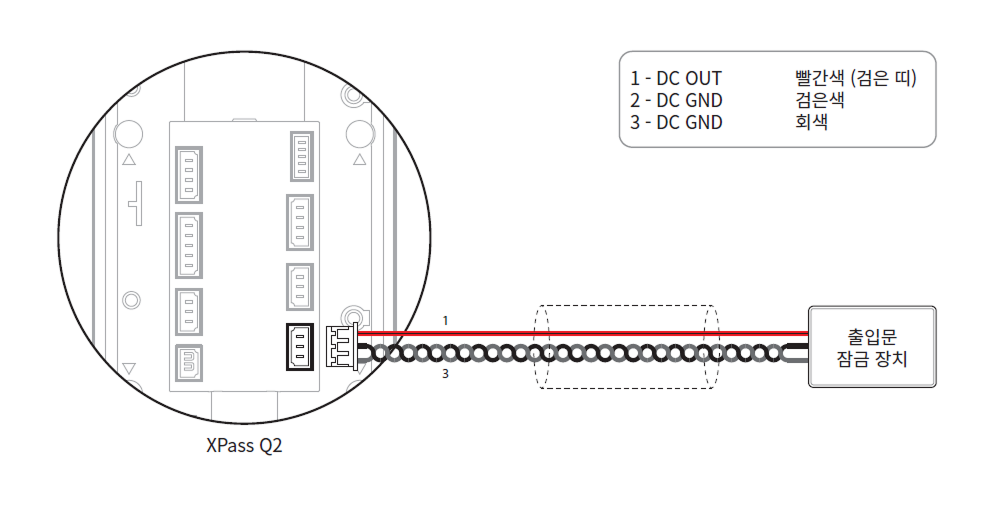

락(출입문 잠금 장치) 전원 연결

전원별 리더 및 락 전력 사양

전원	리더 최대 전류	락 최대 전류
DC 12V	500 mA	1.2 A
DC 24V	250 mA	600 mA
PoE (12V 출력)	500 mA	지원하지 않음

케이블 규격별 최대 연장 길이

전원 연결 시 사용하는 케이블의 규격과 설치 환경에 따라 연결할 수 있는 거리가 다를 수 있습니다. 올바르게 연결하지 않을 경우 장치가 오작동할 수 있으므로 주의하세요. 이 제품은 DC 12V, DC 24V, PoE 전원을 모두 지원하므로, 각 케이블 규격에 따른 최대 연장 길이를 확인하여 전원을 올바르게 연결하세요.

케이블 규격	DC 12V		DC 24V		PoE (12V 출력)
	리더 (500 mA)	락 (1.2 A)	리더 (250 mA)	락 (600 mA)	리더 (500 mA)
14 AWG	190 m	95 m	770 m	385 m	190 m
16 AWG	120 m	60 m	480 m	240 m	120 m
18 AWG	75 m	35 m	300 m	150 m	75 m

알아두기

케이블 제조사 및 제품별 저항치 차이에 따라 실제 최대 연장 길이는 달라질 수 있습니다.

네트워크 연결

TCP/IP

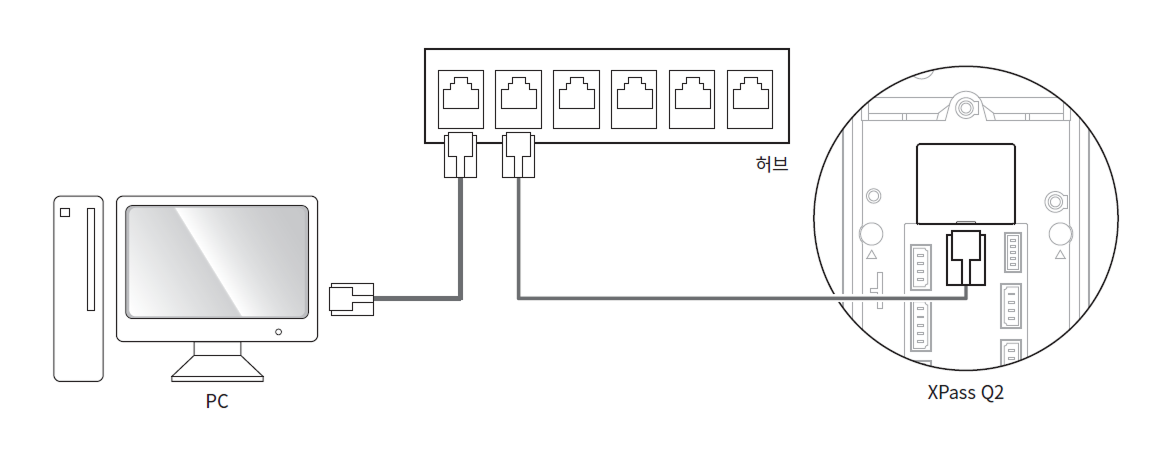

LAN 연결 (허브와 연결)

일반 타입의 CAT-5e 케이블을 사용하여 허브와 연결할 수 있습니다.

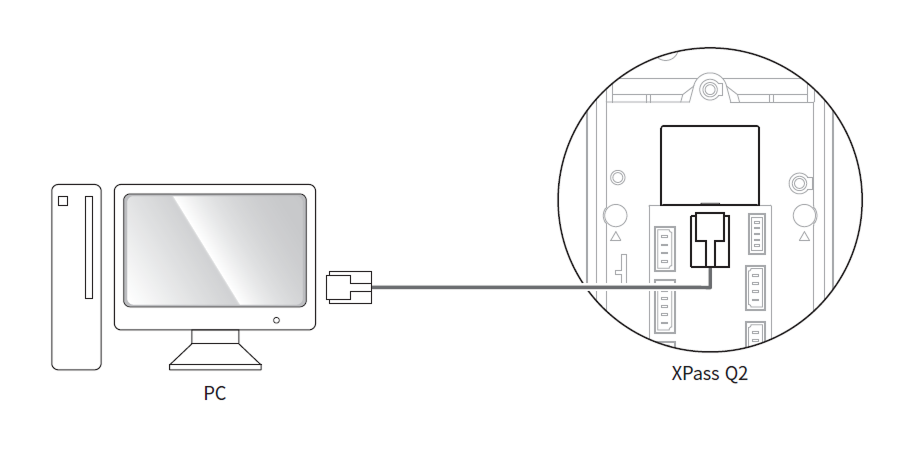

LAN 연결 (PC와 직접 연결)

• 이 제품은 자동 MDI/MDIX 기능을 가지고 있으므로 크로스 케이블이나 일반 스트레이트 타입의 CAT-5e 케이블로 PC와 직접 연결할 수 있습니다.

  주의

  일부 비표준 허브/스위치에서는 자동 MDI/MDIX 기능이 지원되지 않을 수 있습니다.

• XPQ2-APB 이더넷 케이블을 통해 전원을 공급하는 PoE를 지원합니다.

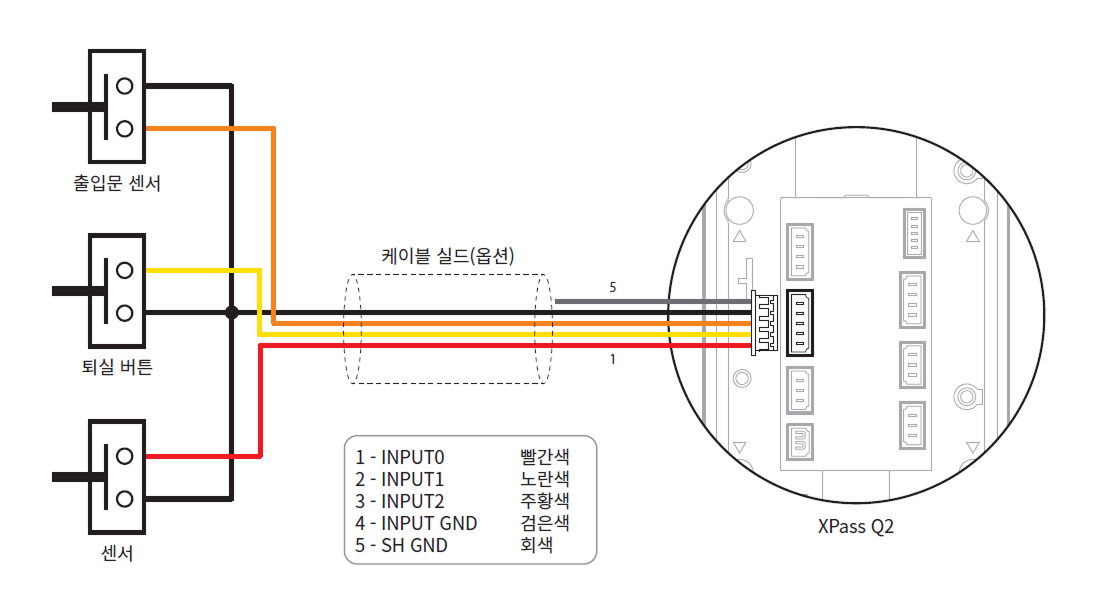

Input 연결

릴레이 연결

Fail Safe Lock

Fail Safe Lock을 사용하려면 아래 그림과 같이 N/C 릴레이를 연결하세요. Fail Safe Lock은 평상 시 릴레이 회로에 전류가 흐르며, 릴레이가 동작하여 전류를 일시적으로 차단하면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 열립니다.

주의

• 출입문 잠금 장치가 작동할 때 발생하는 역전류로부터 릴레이를 보호하기 위해 그림과 같이 출입문 잠금 장치 배선 양쪽에 다이오드를 설치하세요.

• 제품과 출입문 잠금 장치는 별도의 전원을 사용하세요.

• 슈프리마의 지능형 장치에는 편의를 제공하기 위해 별도의 컨트롤러 없이 독립형으로 연결하여 출입문을 직접 열거나 잠글 수 있도록 하는 릴레이가 내장되어 있습니다. 그러나 향상된 보안이 요구되는 출입통제 애플리케이션의 경우 잠재적으로 출입문 잠금 해제를 유발할 수 있는 변조 공격을 방지하기 위해 장치에 내장된 릴레이를 사용하지 않는 것이 좋습니다. 이러한 애플리케이션의 경우 잠금 제어를 위해 출입문 내부의 안전한 위치에 설치된 슈프리마의 Secure I/O 2, DM-20, CoreStation과 같은 별도의 릴레이 장치를 사용할 것을 권장합니다.

알아두기

다이오드의 설치 방향에 주의하세요. 다이오드는 출입문 잠금 장치와 가깝게 설치하세요.

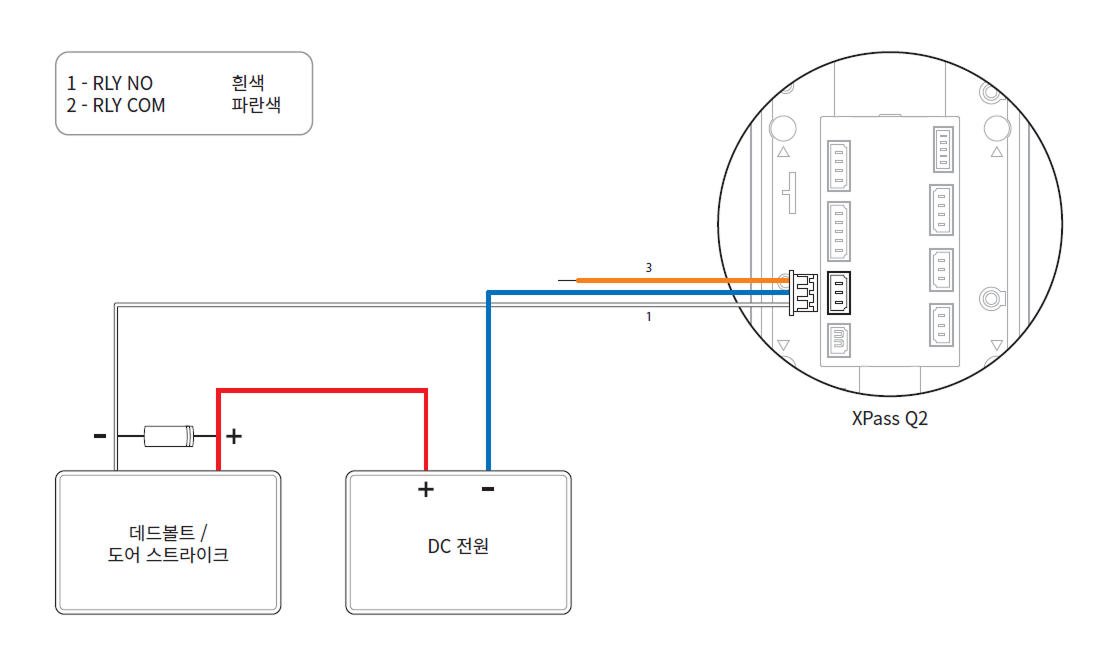

Fail Secure Lock

Fail Secure Lock을 사용하려면 아래 그림과 같이 N/O 릴레이를 연결하세요. Fail Secure Lock은 평상 시 릴레이 회로에 전류가 흐르지 않으며, 릴레이가 동작하여 전류가 흐르면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 잠깁니다.

주의

• 출입문 잠금 장치가 작동할 때 발생하는 역전류로부터 릴레이를 보호하기 위해 그림과 같이 출입문 잠금 장치 배선 양쪽에 다이오드를 설치하세요.

• 제품과 출입문 잠금 장치는 별도의 전원을 사용하세요.

• 슈프리마의 지능형 장치에는 편의를 제공하기 위해 별도의 컨트롤러 없이 독립형으로 연결하여 출입문을 직접 열거나 잠글 수 있도록 하는 릴레이가 내장되어 있습니다. 그러나 향상된 보안이 요구되는 출입통제 애플리케이션의 경우 잠재적으로 출입문 잠금 해제를 유발할 수 있는 변조 공격을 방지하기 위해 장치에 내장된 릴레이를 사용하지 않는 것이 좋습니다. 이러한 애플리케이션의 경우 잠금 제어를 위해 출입문 내부의 안전한 위치에 설치된 슈프리마의 Secure I/O 2, DM-20, CoreStation과 같은 별도의 릴레이 장치를 사용할 것을 권장합니다.

알아두기

다이오드의 설치 방향에 주의하세요. 다이오드는 출입문 잠금 장치와 가깝게 설치하세요.

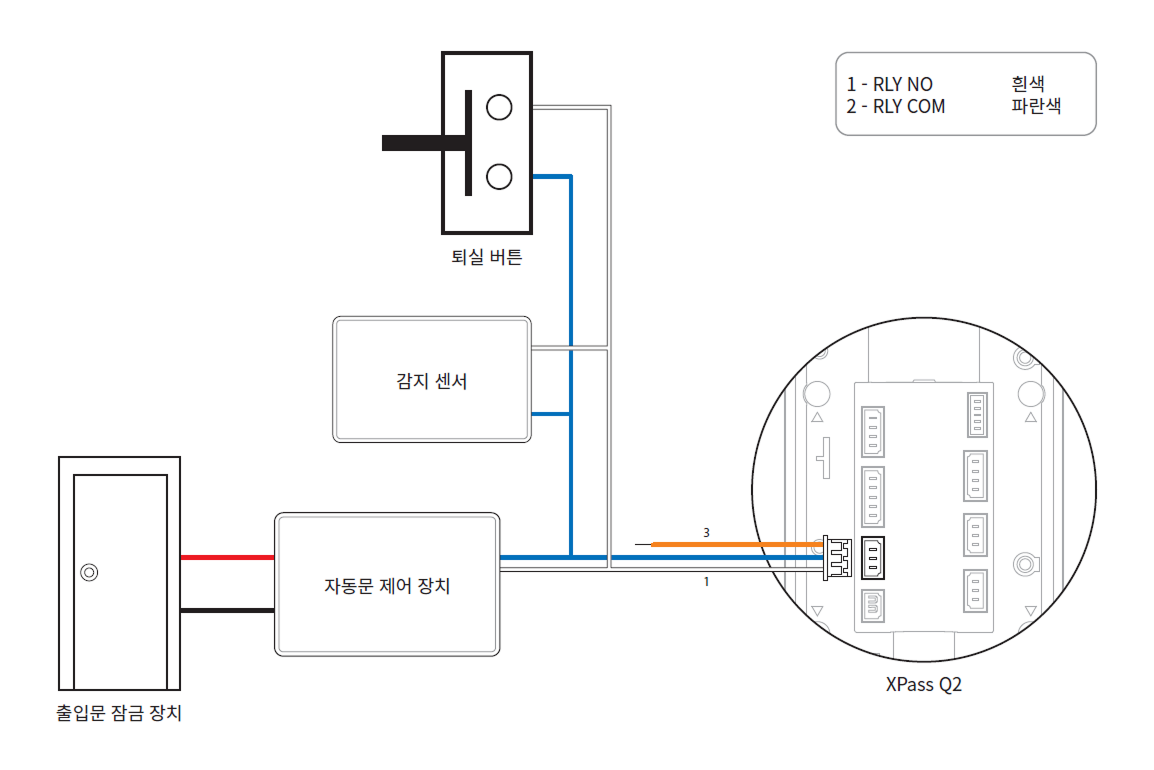

자동문 연결

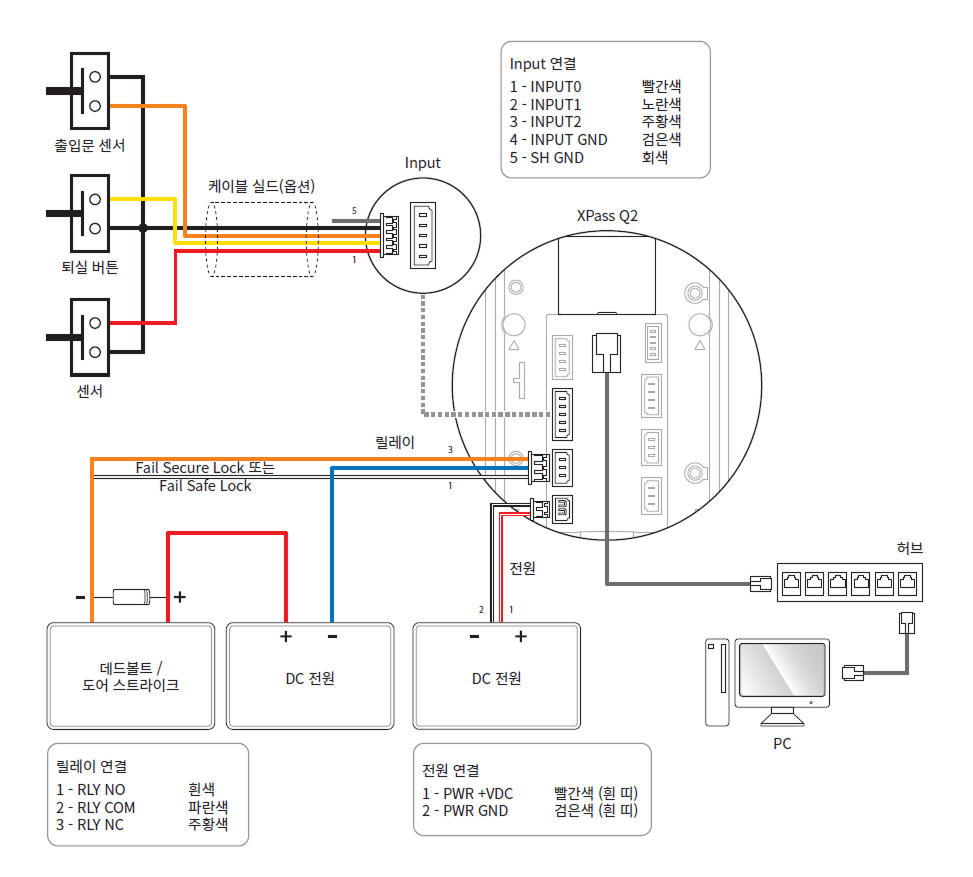

독립형 연결

별도의 I/O 장치를 연결하지 않고 제품을 직접 출입문 잠금 장치, 퇴실 버튼, 출입문 센서 등에 연결할 수 있습니다.

주의

슈프리마의 지능형 장치에는 편의를 제공하기 위해 별도의 컨트롤러 없이 독립형으로 연결하여 출입문을 직접 열거나 잠글 수 있도록 하는 릴레이가 내장되어 있습니다. 그러나 향상된 보안이 요구되는 출입통제 애플리케이션의 경우 잠재적으로 출입문 잠금 해제를 유발할 수 있는 변조 공격을 방지하기 위해 장치에 내장된 릴레이를 사용하지 않는 것이 좋습니다. 이러한 애플리케이션의 경우 잠금 제어를 위해 출입문 내부의 안전한 위치에 설치된 슈프리마의 Secure I/O 2, DM-20, CoreStation과 같은 별도의 릴레이 장치를 사용할 것을 권장합니다.

알아두기

• RS-485 케이블로 슬레이브 장치를 연결하여 제품을 다중 출입문 제어 장치로 사용할 수 있습니다. 슬레이브 장치는 더미 리더로 사용되며 인증은 마스터 장치에서 수행합니다.

• 이 제품을 마스터 장치로 사용할 경우 슬레이브 장치에서는 카드나 QR/바코드 인증만 사용할 수 있습니다.

• 하나의 마스터 장치당 최대 31대의 슬레이브 장치를 연결할 수 있습니다.

• 더 자세한 내용은 슈프리마 기술 지원팀(CS@suprema.co.kr)에 문의하세요.

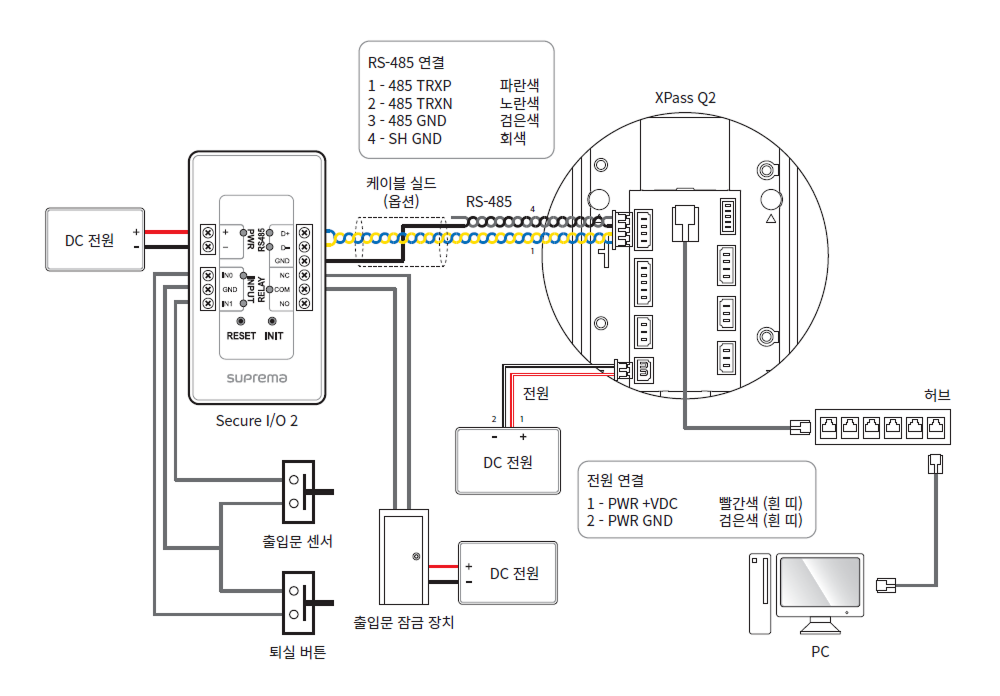

Secure I/O 2 연결

제품에 I/O 장치인 Secure I/O 2를 RS-485로 연결할 수 있습니다. 제품과 Secure I/O 2의 연결이 끊기거나 외부 요인에 의해 제품의 전원이 차단되더라도 보안을 유지할 수 있습니다.

• RS-485 케이블은 AWG24, 꼬임선(Twisted Pair), 최대 길이 1.2 km를 사용하세요.

• RS-485 케이블은 특성 임피던스가 120 Ω인 케이블을 사용하는 것을 권장합니다.

• RS-485 데이지 체인으로 연결할 경우 종단 저항(120Ω)을 데이지 체인 연결의 양 끝에 연결하세요. 중간 선로에 연결할 경우 신호 레벨이 작아져 통신 성능이 떨어지므로 반드시 데이지 체인 연결의 양 끝에 연결하세요.

알아두기

• RS-485 케이블로 슬레이브 장치를 연결하여 제품을 다중 출입문 제어 장치로 사용할 수 있습니다. 슬레이브 장치는 더미 리더로 사용되며 인증은 마스터 장치에서 수행합니다.

• 이 제품을 마스터 장치로 사용할 경우 슬레이브 장치에서는 카드나 QR/바코드 인증만 사용할 수 있습니다.

• 하나의 마스터 장치당 최대 31대의 슬레이브 장치를 연결할 수 있습니다.

• 더 자세한 내용은 슈프리마 기술 지원팀(CS@suprema.co.kr)에 문의하세요.

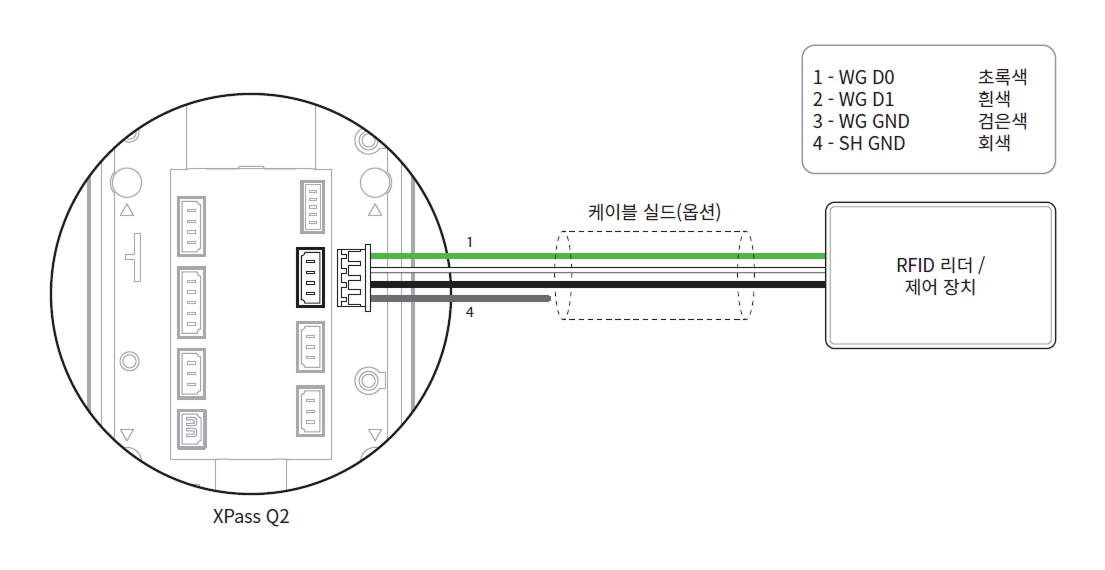

Wiegand 연결

Wiegand 입력 또는 출력 장치로 사용

네트워크 설정 초기화

장치의 네트워크 설정을 초기화합니다.

1. 전원을 켜세요.

2. 장치가 자동으로 재부팅될 때까지 초기화 버튼을 누르세요.

3. 초기화된 네트워크 정보를 이용해 장치를 연결하세요.

   • TCP/IP 주소: DHCP 주소 할당 (DHCP 주소 할당을 실패하면 169.254.x.x로 설정됩니다.)

   • 서버 모드: 사용 해제

   • RS-485: 기본값, 115200 bps

4. TCP/IP나 RS-485 정보를 변경하세요.

5. 전원을 끄고 켠 뒤 네트워크 정보가 올바르게 설정되었는지 확인하세요.

공장 초기화

장치에 저장된 모든 정보와 루트 인증서를 삭제하고 설정을 초기화합니다.

1. 전원을 켜세요.

2. 초기화 버튼을 빠르게 세 번 누르세요.

3. 장치의 LED가 초록색으로 깜박거릴 때 초기화 버튼을 한 번 더 누르세요.

알아두기

장치에 저장된 루트 인증서가 존재하지 않을 경우 공장 초기화를 진행할 수 없습니다.

펌웨어 업그레이드

장치에 USB 메모리를 연결하여 펌웨어를 업그레이드할 수 있습니다.

1. USB 메모리에 업그레이드할 펌웨어 파일을 저장하세요.

   알아두기

   USB 메모리에는 펌웨어 파일을 하나만 저장하여 업그레이드하는 것을 권장합니다.

2. 장치에 USB 메모리를 연결하세요.

   알아두기

   USB 메모리를 읽는 동안 출입 인증 기능이 일시적으로 중단됩니다.

3. 인증 요청을 알리는 LED/버저가 동작하면 관리자 권한 인증 수단으로 인증하세요.

   알아두기

   • BioStar X에서 장치에 관리자를 등록하세요. 장치에 관리자가 등록되어 있지 않을 경우 펌웨어 업그레이드를 진행할 수 없습니다. 관리자 등록 방법에 대한 자세한 내용은 BioStar X 관리자 설명서를 참고하세요.

   • 인증 시도는 USB 메모리 삽입당 1회만 가능합니다.

   • 인증 실패 시, 실패를 알리는 LED/버저가 동작한 후 USB 읽기 상태가 종료됩니다. USB 메모리를 분리한 후 장치에 다시 연결하세요.

4. 관리자 인증에 성공하면 장치는 펌웨어 업그레이드를 수행하며, 업그레이드 중임을 LED로 표시합니다.

   알아두기

   펌웨어 파일이 없거나 손상된 경우 업그레이드는 진행되지 않으며, 실패 상태를 LED/버저로 표시합니다.

5. 펌웨어 업그레이드가 완료되면 장치가 자동으로 재시작됩니다.

주의

펌웨어 업그레이드 진행 중 전원 공급이 중단되지 않도록 주의하세요. 고장의 원인이 됩니다.
