Primeros pasos
Proporciona procedimientos iniciales para empezar con el dispositivo.
Componentes
|
|
|
|
| BioEntry P2 | Soporte de pared | Plantilla de perforación | Cables de conexión |
|
|
|
|
| Diodo | Resistencia de 120 Ω | Anclajes de PVC x2 | Tornillos de fijación x2 |
|
|
|
| Tornillo de fijación del soporte (en forma de estrella) | Guía rápida | Guía de software de código abierto |
- Los componentes pueden variar según el entorno de instalación.
- Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

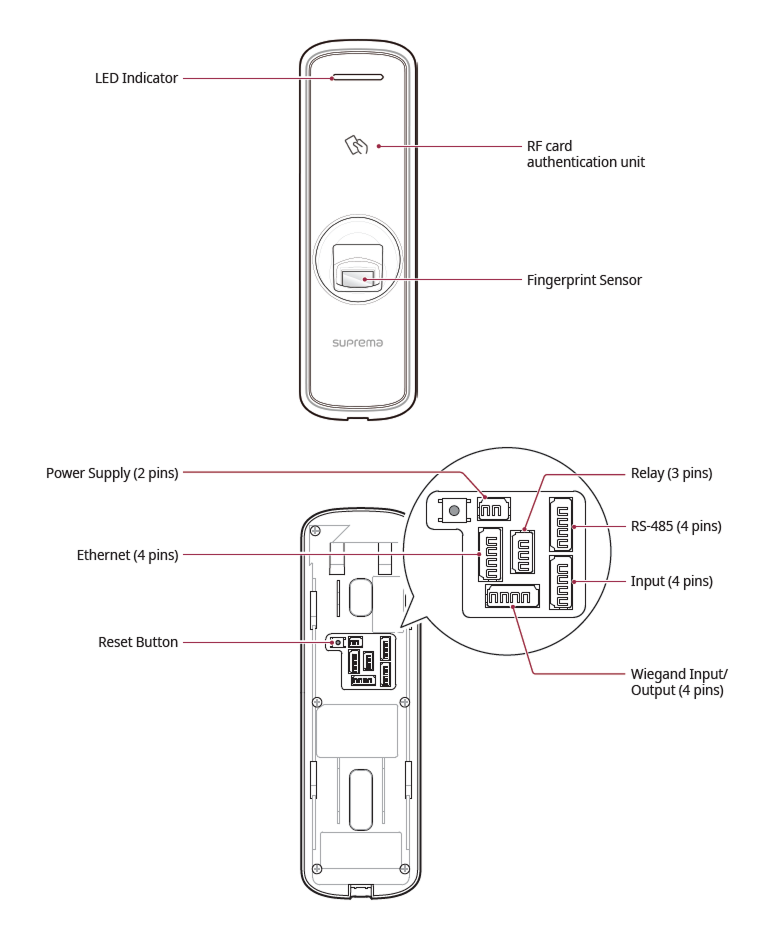

Nombre y función de cada parte
-
Indicador LED: Indica el estado operativo del dispositivo mediante el color del LED.
-
Verde: autenticación exitosa.
-
Rojo: autenticación fallida.
-
Azul/cian intermitente: funcionamiento normal.
-
Azul/verde intermitente:
-
Al configurar DHCP para su uso, no se puede obtener la dirección IP.
-
Cuando está en modo Slave, la conexión con el dispositivo maestro se desconecta.
-
Al inicializar la configuración de red.
-
-
Verde intermitente: esperando entrada.
-
-
Sección de reconocimiento de tarjetas RF: Esta es la parte que reconoce tarjetas RF para acceso.
-
Unidad de reconocimiento de huella dactilar: La parte que reconoce la huella dactilar para acceso.
-
Alimentación (2 pines): Conecta el cable de alimentación.
-
Relé (3 pines): Conecta el cable del relé.
-
Ethernet (4 pines): Conecta el cable Ethernet.
-
RS-485 (4 pines): Conecta el cable RS-485.
-
Entrada (4 pines): Conecta el cable de entrada.
-
Entrada/salida Wiegand (4 pines): Conecta el cable Wiegand de entrada/salida.
-
Botón de reinicio
-
Inicializa la configuración de red. Para obtener más información sobre la inicialización de la configuración de red, consulta lo siguiente.
-
Elimina toda la información y los certificados almacenados en el dispositivo e inicializa la configuración. Para obtener más información sobre la inicialización de fábrica, consulta lo siguiente.
-
Cables y conectores
Alimentación
| Pin | Nombre | Color |
|---|---|---|
| 1 | PWR +VDC | Rojo (franja blanca) |
| 2 | PWR GND | Negro (franja blanca) |
Relé
| Pin | Nombre | Color |
|---|---|---|
| 1 | RLY NO | Blanco |
| 2 | RLY COM | Azul |
| 3 | RLY NC | Naranja |
RS-485
| Pin | Nombre | Color |
|---|---|---|
| 1 | 485 TRXP | Azul |
| 2 | 485 TRXN | Amarillo |
| 3 | 485 GND | Negro |
| 4 | SH GND | Gris |
Entrada
| Pin | Nombre | Color |
|---|---|---|
| 1 | INPUT0 | Rojo |
| 2 | INPUT1 | Amarillo |
| 3 | INPUT GND | Negro |
| 4 | SH GND | Gris |
Entrada y salida Wiegand
| Pin | Nombre | Color |
|---|---|---|
| 1 | WG D0 | Verde |
| 2 | WG D1 | Blanco |
| 3 | WG GND | Negro |
| 4 | SH GND | Gris |
Ethernet
| Pin | Nombre | Color |
|---|---|---|
| 1 | ENET RXN | Amarillo |
| 2 | ENET RXP | Verde |
| 3 | ENET TXN | Rojo |
| 4 | ENET TXP | Negro |
Método correcto de ingreso de huellas dactilares
Registre la huella correctamente para mejorar la tasa de autenticación de huellas dactilares. Este producto puede autenticar huellas dactilares incluso si cambian el ángulo y la posición de ingreso de la huella. Registre la huella teniendo en cuenta los siguientes aspectos para mejorar la tasa de autenticación.
Selección de dedo para el ingreso de huella dactilar
-
Para el caso de que la huella de un dedo específico no pueda utilizarse, por ejemplo, si el usuario sostiene una carga con una mano o se lesiona un dedo, se pueden registrar hasta 10 huellas dactilares por usuario.
-
Si la huella de un usuario no se reconoce correctamente, registre el mismo dedo dos veces para mejorar la tasa de autenticación.
-
Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.
-
Use el dedo índice o medio al escanear la huella. La tasa de autenticación puede reducirse si es difícil colocar otro dedo con precisión en el centro del sensor de huellas.
Método de registro de huellas dactilares
- Coloque el dedo que desea registrar en la unidad de reconocimiento de huellas y presiónelo suavemente para que la huella se autentique correctamente.
- Después del sonido de "beep", vuelva a escanear la huella del dedo registrado. (escanee dos veces la huella del dedo que va a registrar)
Precauciones para el registro de huellas dactilares
Cuando se reconoce una huella, se compara con la huella registrada inicialmente; por lo tanto, el registro inicial es el más importante. Tenga en cuenta los siguientes aspectos al registrar la huella.
-
Coloque el dedo lo suficientemente profundo para que haga contacto completo con el sensor.
-
Coloque el centro de la huella en el centro del sensor.
-
Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.
-
Escanee la huella correctamente sin moverla, según las instrucciones de la pantalla.
-
Si mantiene el dedo en posición vertical de modo que se reduzca el área de contacto con el sensor o cambia el ángulo del dedo, es posible que la autenticación de la huella no se realice.
Si la autenticación de huellas no funciona correctamente
Este producto puede autenticar huellas dactilares sin importar los cambios estacionales o el estado de los dedos. Sin embargo, la tasa de autenticación puede variar según el entorno externo o el método de ingreso de la huella. Si la autenticación de huellas no se realiza sin problemas, adopte las siguientes medidas.
-
Si el dedo está mojado o sudoroso, séquelo y luego escanee la huella.
-
Si el dedo está demasiado seco, sople sobre la yema y luego escanee la huella.
-
Si el dedo tiene un corte, registre la huella de otro dedo.
-
Dado que la huella registrada inicialmente a menudo no se ingresa correctamente, vuelva a registrarla según las precauciones para el registro de huellas dactilares.
