Primeros pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

BioEntry R2	Soporte de pared	Plantilla de perforación	Cables de conexión
Núcleo de ferrita	Resistencia de 120 Ω	Anclajes de PVC x2	Tornillos de fijación x2

Tornillo de fijación del soporte (en forma de estrella)	Guía rápida	Guía de software de código abierto

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

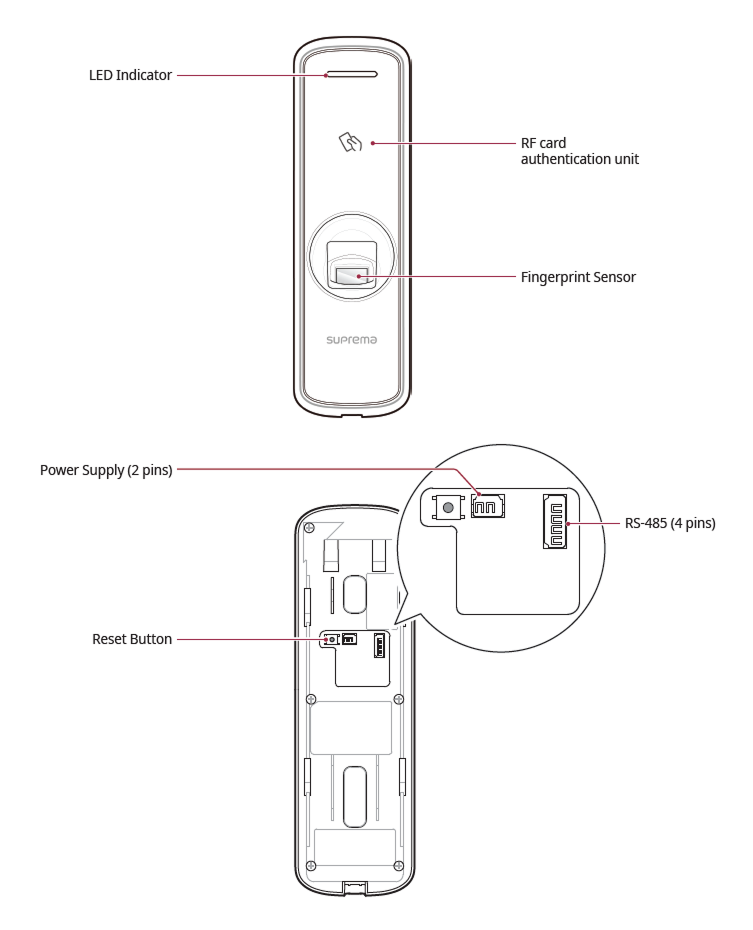

Nombre y función de cada parte

• Indicador LED: Indica el estado operativo del dispositivo mediante el color del LED.

  • Verde: autenticación exitosa.

  • Rojo: autenticación fallida.

  • Azul/cian intermitente: funcionamiento normal.

  • Azul/verde intermitente:

    • Al configurar DHCP para su uso, no se puede obtener la dirección IP.

    • Cuando está en modo Slave, la conexión con el dispositivo maestro se desconecta.

  • Verde intermitente: esperando entrada.

• Sección de reconocimiento de tarjetas RF: Esta es la parte que reconoce tarjetas RF para acceso.

• Unidad de reconocimiento de huella dactilar: La parte que reconoce la huella dactilar para acceso.

• Alimentación (2 pines): Conecta el cable de alimentación.

• RS-485 (4 pines): Conecta el cable RS-485.

• Botón de reinicio

  • Inicializa la conexión RS-485. Para obtener más información sobre la inicialización de la conexión RS-485, consulta Inicializa la conexión RS-485.

  • Elimina toda la información y los certificados almacenados en el dispositivo e inicializa la configuración. Para obtener más información sobre la inicialización de fábrica, consulta lo siguiente.

Cables y conectores

Alimentación

Pin	Nombre	Color
1	PWR +VDC	Rojo (franja blanca)
2	PWR GND	Negro (franja blanca)

RS-485

Pin	Nombre	Color
1	485 TRXP	Azul
2	485 TRXN	Amarillo
3	485 GND	Negro
4	SH GND	Gris

Método correcto de ingreso de huellas dactilares

Registre la huella correctamente para mejorar la tasa de autenticación de huellas dactilares. Este producto puede autenticar huellas dactilares incluso si cambian el ángulo y la posición de ingreso de la huella. Registre la huella teniendo en cuenta los siguientes aspectos para mejorar la tasa de autenticación.

Selección de dedo para el ingreso de huella dactilar

• Para el caso de que la huella de un dedo específico no pueda utilizarse, por ejemplo, si el usuario sostiene una carga con una mano o se lesiona un dedo, se pueden registrar hasta 10 huellas dactilares por usuario.

• Si la huella de un usuario no se reconoce correctamente, registre el mismo dedo dos veces para mejorar la tasa de autenticación.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Use el dedo índice o medio al escanear la huella. La tasa de autenticación puede reducirse si es difícil colocar otro dedo con precisión en el centro del sensor de huellas.

Método de registro de huellas dactilares

1. Coloque el dedo que desea registrar en la unidad de reconocimiento de huellas y presiónelo suavemente para que la huella se autentique correctamente.

2. Después del sonido de "beep", vuelva a escanear la huella del dedo registrado. (escanee dos veces la huella del dedo que va a registrar)

Precauciones para el registro de huellas dactilares

Cuando se reconoce una huella, se compara con la huella registrada inicialmente; por lo tanto, el registro inicial es el más importante. Tenga en cuenta los siguientes aspectos al registrar la huella.

• Coloque el dedo lo suficientemente profundo para que haga contacto completo con el sensor.

• Coloque el centro de la huella en el centro del sensor.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Escanee la huella correctamente sin moverla, según las instrucciones de la pantalla.

• Si mantiene el dedo en posición vertical de modo que se reduzca el área de contacto con el sensor o cambia el ángulo del dedo, es posible que la autenticación de la huella no se realice.

Si la autenticación de huellas no funciona correctamente

Este producto puede autenticar huellas dactilares sin importar los cambios estacionales o el estado de los dedos. Sin embargo, la tasa de autenticación puede variar según el entorno externo o el método de ingreso de la huella. Si la autenticación de huellas no se realiza sin problemas, adopte las siguientes medidas.

• Si el dedo está mojado o sudoroso, séquelo y luego escanee la huella.

• Si el dedo está demasiado seco, sople sobre la yema y luego escanee la huella.

• Si el dedo tiene un corte, registre la huella de otro dedo.

• Dado que la huella registrada inicialmente a menudo no se ingresa correctamente, vuelva a registrarla según las precauciones para el registro de huellas dactilares.
