Instalación

Ofrece los procedimientos completos de instalación y ejemplos de conexión necesarios para el dispositivo.

Fijar el soporte y el producto

1. Asegura firmemente el soporte con los tornillos de fijación en el lugar donde se montará el producto.



   Información

   • Si instalas el producto en una pared de concreto, perfora un agujero, inserta un anclaje de PVC y sujétalo con un tornillo de fijación.

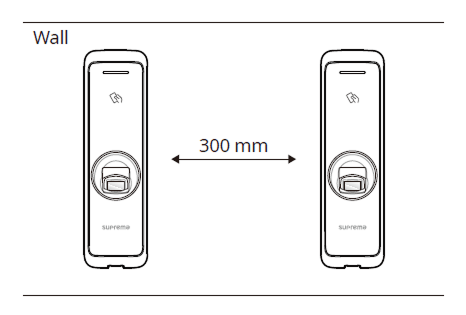

   • Para evitar interferencias de RF, se debe mantener una distancia mínima de separación.



   Espesor de pared	Distancia
   100 mm	270 mm
   120 mm	250 mm
   150 mm	170 mm



   • Al utilizar una credencial de acceso móvil, instala los dispositivos manteniendo una distancia mínima de 1 m entre ellos para evitar interferencias BLE.

   • Los productos electrónicos inalámbricos deben utilizarse del mismo modo que las credenciales físicas y deben transmitir los datos del usuario a corta distancia.

2. Monta el producto en el soporte fijado.



3. Gira los tornillos de fijación para ensamblar el producto con el soporte.



   Información

   Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

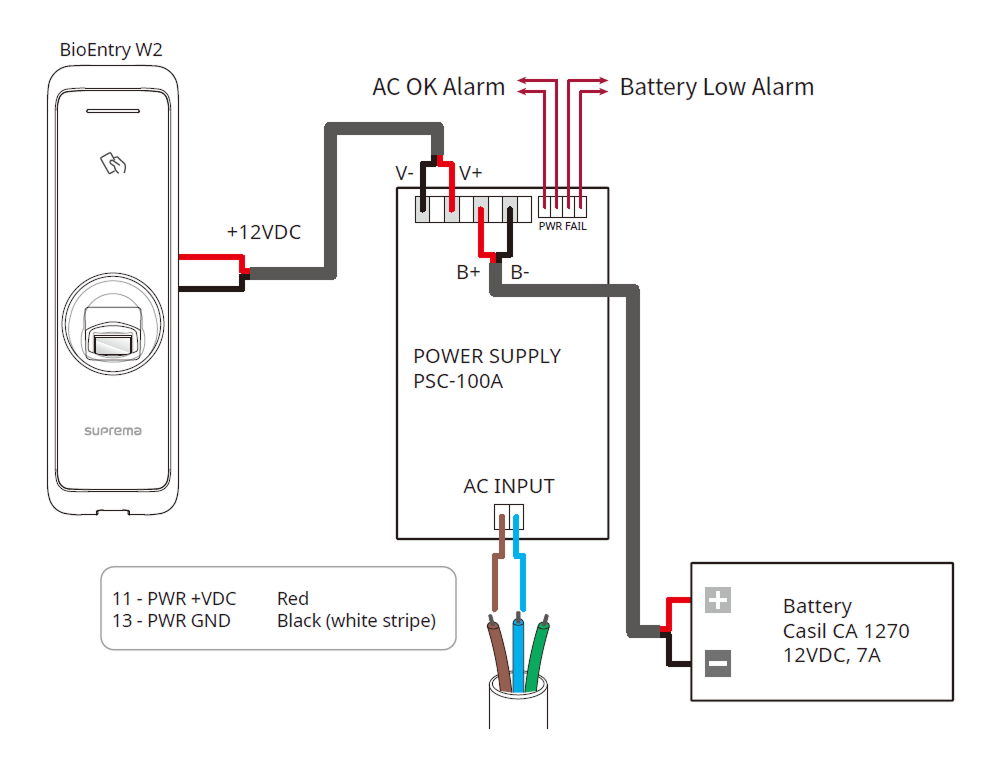

Conexión de la fuente de alimentación

Precaución

• Se recomienda usar una fuente de alimentación clase 2 listada.

• La alimentación del dispositivo debe usar una fuente de alimentación externa de 12 VCC listada de Clase 2 o una fuente de alimentación PoE UL294B.

• Conecte la fuente de alimentación "PSC-100A" y la batería "Casil CA 1270" para cumplir con ULC S319.

• NO conecte el dispositivo a la fuente de alimentación de CC (o adaptador) y a la alimentación PoE al mismo tiempo.

• Use un adaptador de alimentación aprobado por IEC/EN 62368-1 que admita un consumo de energía mayor que el del producto. Si desea conectar y usar otro dispositivo al adaptador de alimentación, utilice un adaptador con una capacidad de corriente igual o mayor que el consumo total requerido por el terminal y el otro dispositivo.

  • Consulte la sección Power en las especificaciones del producto para conocer el consumo máximo de corriente.

• Use una fuente de alimentación independiente para Secure I/O 2, la cerradura eléctrica y el producto, respectivamente. Si conecta y usa la misma fuente de alimentación para estos dispositivos, estos pueden funcionar incorrectamente.

• NO extienda la longitud del cable de alimentación al usar el adaptador de alimentación.

• Las señales de alarma se transmiten mediante contactos de relé a través de los pines de estado AC OK y de batería con voltaje bajo.

  Función	Descripción	Estado del relé
  Confirmación de alimentación de CA	La alimentación de CA está encendida	Cortocircuito
  	La alimentación de CA está apagada	Abierto
  Estado de batería con voltaje bajo	Cuando el voltaje de la batería es inferior a 11 V	Cortocircuito
  	Cuando el voltaje de la batería es superior a 11 V	Abierto

• Se requiere una fuente de alimentación externa para usar la función de señal de alarma. El voltaje máximo aplicado es de 30 V y la corriente máxima de absorción es de 1 A.

• La alimentación PoE debe cumplir con el Código Eléctrico Nacional, ANSI / NFPA 70, Artículo 725.121, requisitos de potencia de circuitos de Clase 2 y Clase 3.

• Las conexiones de cable 5e son la categoría de rendimiento mínima recomendada. La categoría de rendimiento debe coincidir con la velocidad de transmisión requerida en el sitio de instalación.

• El calibre mínimo del conductor que se puede conectar entre el PSE o inyector de energía y el PD es de 26 AWG (0.13 mm2) para cables de parcheo. Para cables horizontales o verticales (riser), el calibre mínimo del conductor es de 24 AWG (0.21 mm2).

• Al suministrar energía mediante PoE, se debe cumplir UL294B o UL294 8ª edición.

• El cumplimiento de las especificaciones IEEE 802.3 (at o af) no cuenta como parte de este requisito.

Conexión de red

TCP/IP

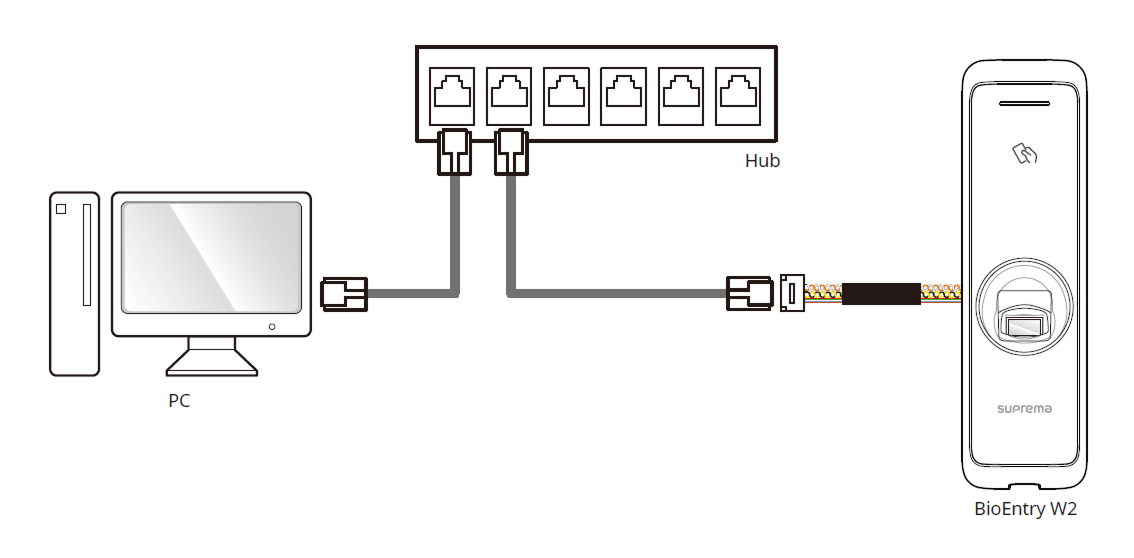

Conexión LAN (conexión a un concentrador)

Conecte el producto a un concentrador con un cable CAT-5 estándar.

Use un concentrador PSE para suministrar energía mediante PoE.

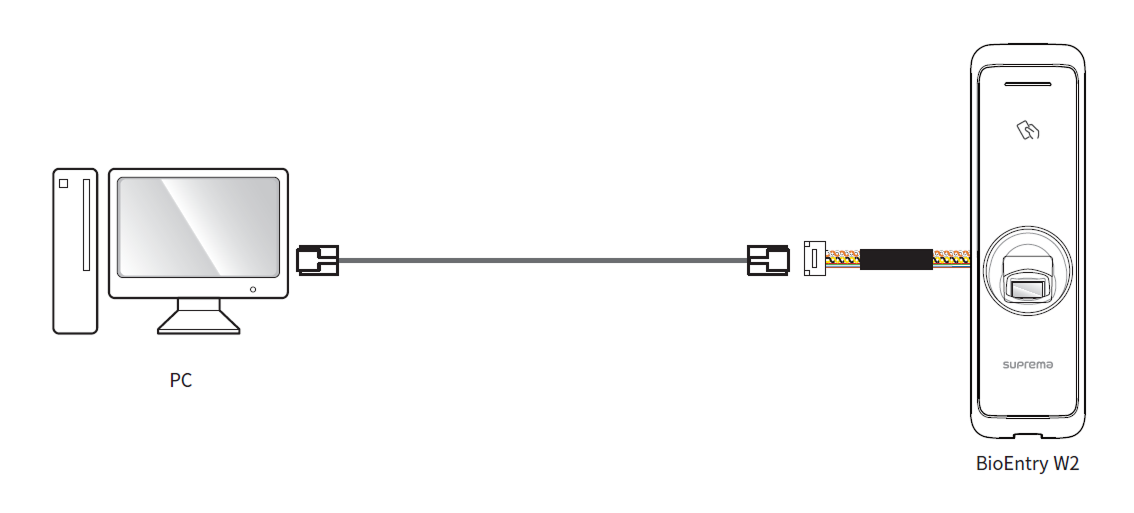

Conexión LAN (conexión directa a una PC)

Este dispositivo cuenta con función automática MDI/MDIX, por lo que puede conectarse directamente a una PC utilizando un cable CAT-5 recto estándar o un cable cruzado.

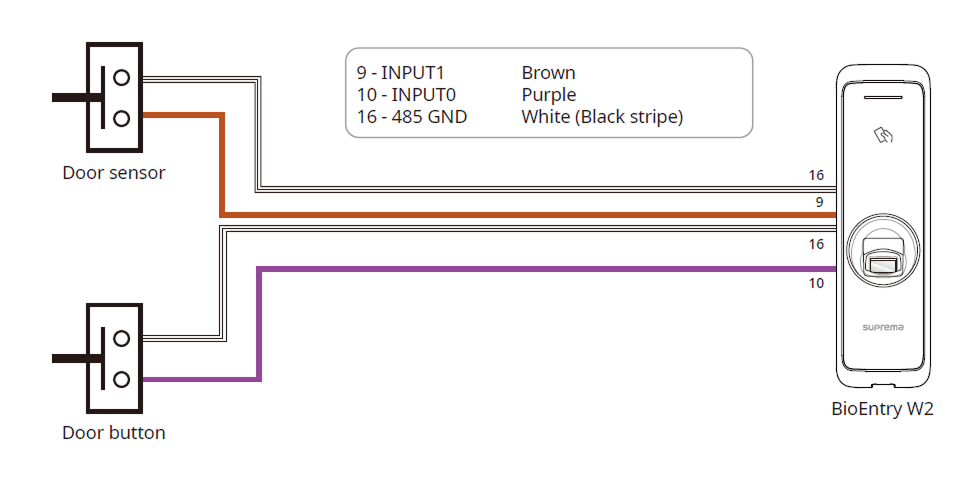

Conexión de entrada

Conexión del relé

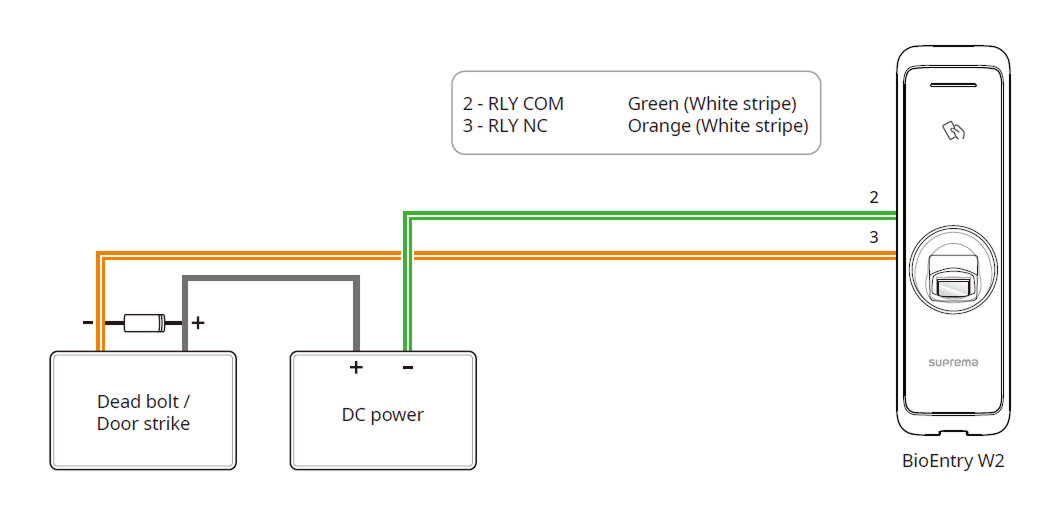

Cerradura fail safe

Para utilizar la cerradura Fail Safe, conecte el relé N/C como se muestra en la figura a continuación. Normalmente circula corriente a través del relé de la cerradura Fail Safe. Cuando se activa el relé y se bloquea el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se abrirá.

Precaución

• Instale un diodo en ambos extremos del cable de la cerradura, como se muestra en la figura, para proteger el relé de la corriente inversa que se produce cuando la cerradura funciona.

• Utilice una fuente de alimentación independiente para el producto y la cerradura.

• Los lectores inteligentes independientes de Suprema contienen relés internos que pueden bloquear/desbloquear puertas directamente sin controladores externos para mayor comodidad. Sin embargo, para aplicaciones de control de acceso que requieren seguridad, NO se recomienda utilizar el relé interno de un lector a fin de evitar manipulaciones que puedan desbloquear la puerta. Para estas aplicaciones, se recomienda encarecidamente usar una unidad de relé independiente para el control de la cerradura, como Secure I/O 2, DM-20 o CoreStation de Suprema, instaladas en el lado seguro de la puerta.

Información

Preste atención a la dirección de instalación del diodo. Instale el diodo cerca de la cerradura.

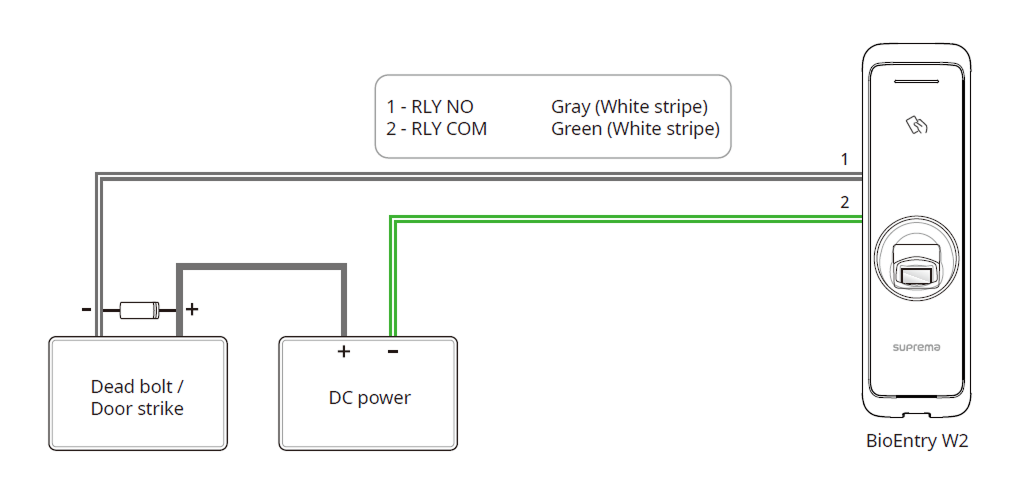

Cerradura fail secure

Para utilizar la cerradura Fail Secure, conecte el relé N/O como se muestra en la figura a continuación. Normalmente no circula corriente a través del relé de la cerradura Fail Secure. Cuando el relé active el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se bloqueará.

Precaución

• Instale un diodo en ambos extremos del cable de la cerradura, como se muestra en la figura, para proteger el relé de la corriente inversa que se produce cuando la cerradura funciona.

• Utilice una fuente de alimentación independiente para el producto y la cerradura.

• Los lectores inteligentes independientes de Suprema contienen relés internos que pueden bloquear/desbloquear puertas directamente sin controladores externos para mayor comodidad. Sin embargo, para aplicaciones de control de acceso que requieren seguridad, NO se recomienda utilizar el relé interno de un lector a fin de evitar manipulaciones que puedan desbloquear la puerta. Para estas aplicaciones, se recomienda encarecidamente usar una unidad de relé independiente para el control de la cerradura, como Secure I/O 2, DM-20 o CoreStation de Suprema, instaladas en el lado seguro de la puerta.

Información

Preste atención a la dirección de instalación del diodo. Instale el diodo cerca de la cerradura.

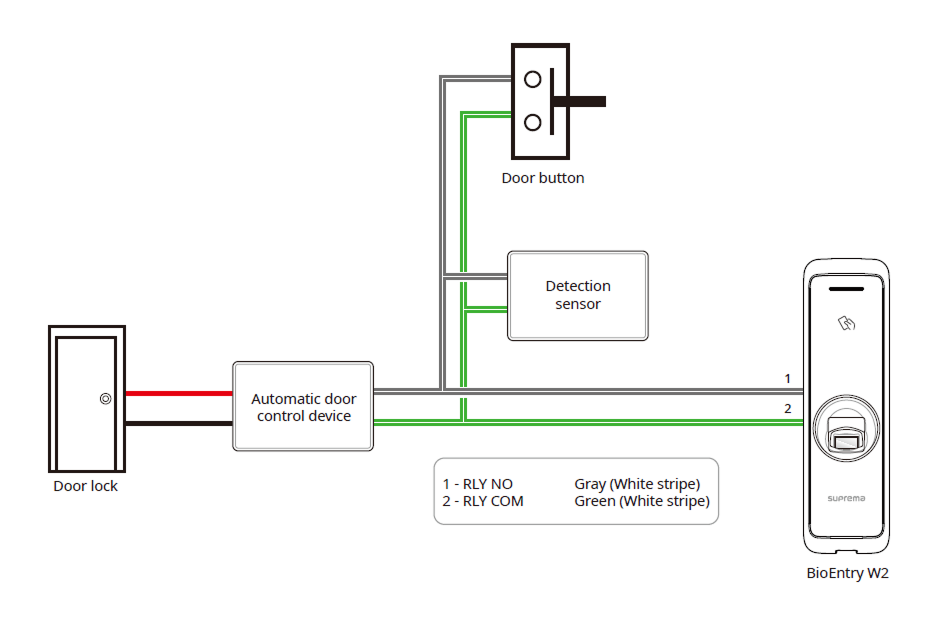

Conexión automática de la puerta

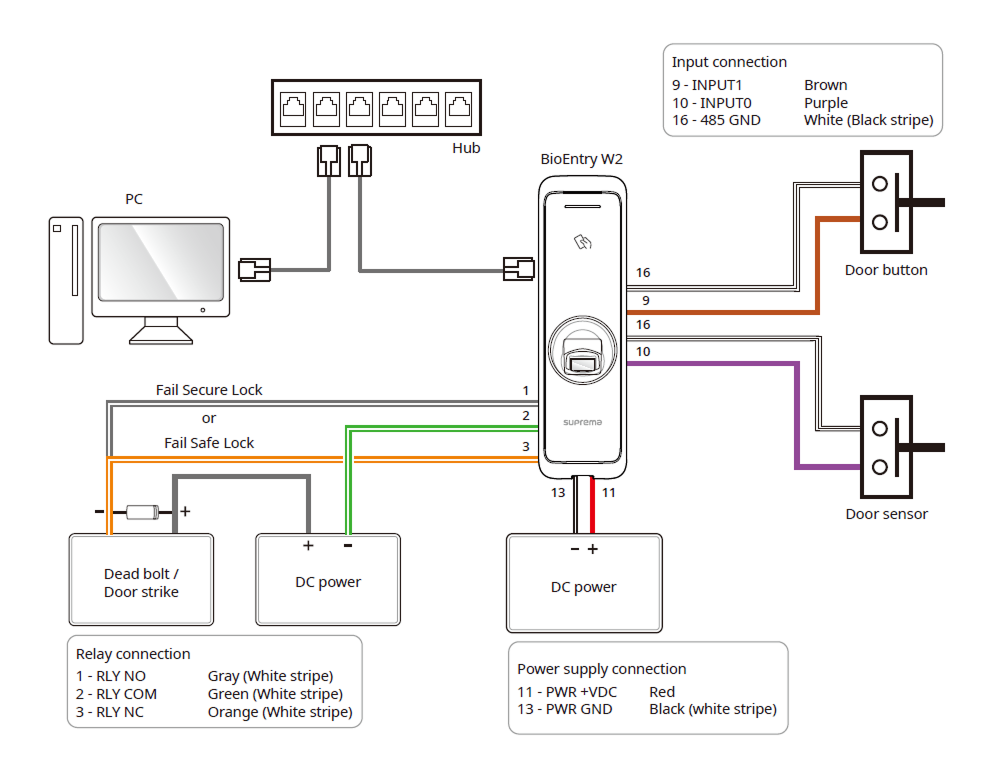

Conectar como independiente

El producto puede conectarse directamente a la cerradura, el botón y el sensor de puerta sin necesidad de conectar un dispositivo de E/S adicional.

Precaución

Los lectores inteligentes independientes de Suprema contienen relés internos que pueden bloquear/desbloquear puertas directamente sin controladores externos para mayor comodidad. Sin embargo, para aplicaciones de control de acceso que requieren seguridad, NO se recomienda utilizar el relé interno de un lector a fin de evitar manipulaciones que puedan desbloquear la puerta. Para estas aplicaciones, se recomienda encarecidamente usar una unidad de relé independiente para el control de la cerradura, como Secure I/O 2, DM-20 o CoreStation de Suprema, instaladas en el lado seguro de la puerta.

Información

• El dispositivo puede utilizarse como controlador de múltiples puertas con los dispositivos esclavos mediante el cable RS-485. Los dispositivos esclavos se utilizan como lectores ficticios y la autenticación se realiza en el dispositivo maestro.

• Si se conecta XPass o XPass 2 al dispositivo maestro, solo se puede usar la autenticación con tarjeta.

• El número máximo de dispositivos esclavos que se pueden conectar varía según el método de autenticación, el número de usuarios y el número de dispositivos. Ten en cuenta también que la cantidad de dispositivos esclavos afecta el rendimiento de autenticación.

• Conecte hasta 31 dispositivos esclavos a un dispositivo maestro. El ancho de banda de RS-485 permite conectar hasta 7 dispositivos de autenticación por huella.

• Para más información, comuníquese con el Equipo de soporte técnico de Suprema.

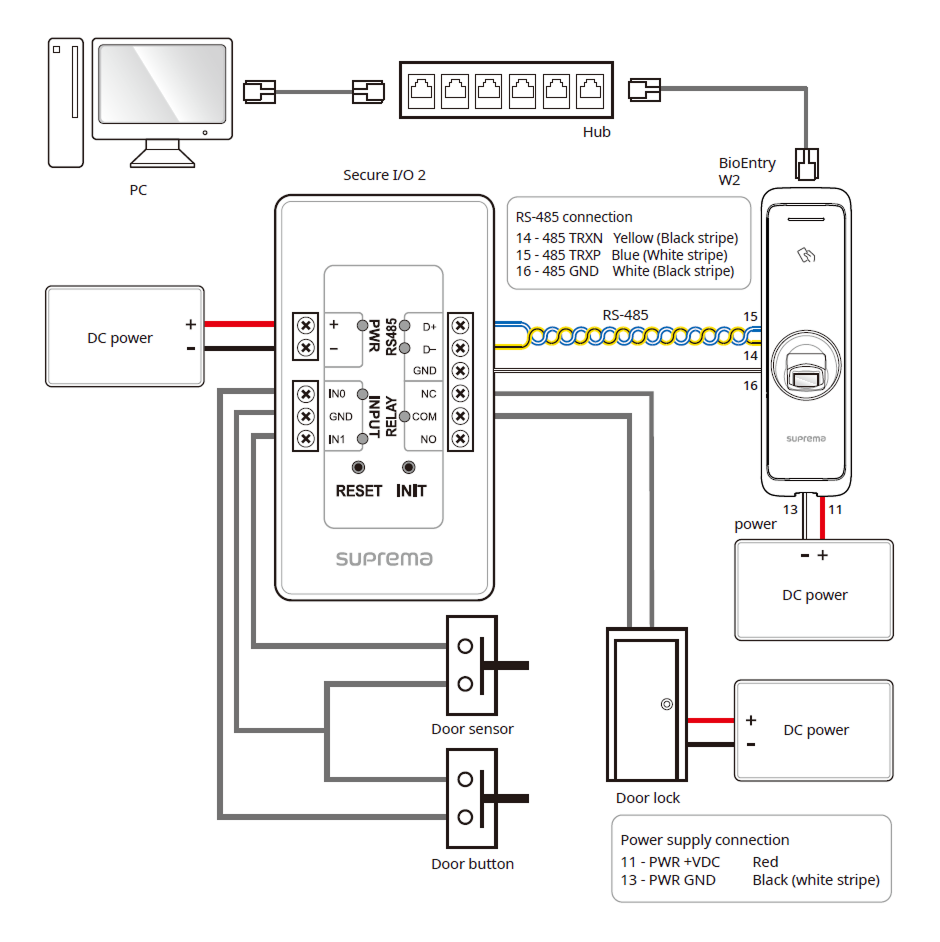

Conectar Secure I/O 2

Secure I/O 2 es un dispositivo de E/S que se puede conectar al producto con el cable RS-485. La seguridad puede mantenerse incluso si se pierde la conexión entre el producto y Secure I/O 2 o si el suministro de energía al producto se interrumpe debido a factores externos.

• Utilice un par trenzado AWG24 con una longitud máxima de 1.2 km para el cable RS-485.

• Se recomienda usar cables RS-485 con una impedancia característica de 120 Ω.

• Si se conecta mediante una cadena en serie RS-485, conecte la resistencia de terminación (120 Ω) en ambos extremos de la conexión en cadena. Si se conecta en la línea media, el nivel de señal se reducirá y el rendimiento de comunicación se verá afectado. Asegúrese de conectarlas en ambos extremos de la conexión en cadena.

Información

• El dispositivo puede utilizarse como controlador de múltiples puertas con los dispositivos esclavos mediante el cable RS-485. Los dispositivos esclavos se utilizan como lectores ficticios y la autenticación se realiza en el dispositivo maestro.

• Si se conecta XPass o XPass 2 al dispositivo maestro, solo se puede usar la autenticación con tarjeta.

• El número máximo de dispositivos esclavos que se pueden conectar varía según el método de autenticación, el número de usuarios y el número de dispositivos. Ten en cuenta también que la cantidad de dispositivos esclavos afecta el rendimiento de autenticación.

• Conecte hasta 31 dispositivos esclavos a un dispositivo maestro. El ancho de banda de RS-485 permite conectar hasta 7 dispositivos de autenticación por huella.

• Para más información, comuníquese con el Equipo de soporte técnico de Suprema.

Información

• Esta descripción del método de conexión Secure I/O 2 no ha sido evaluada según los estándares UL294.

Conexión Wiegand

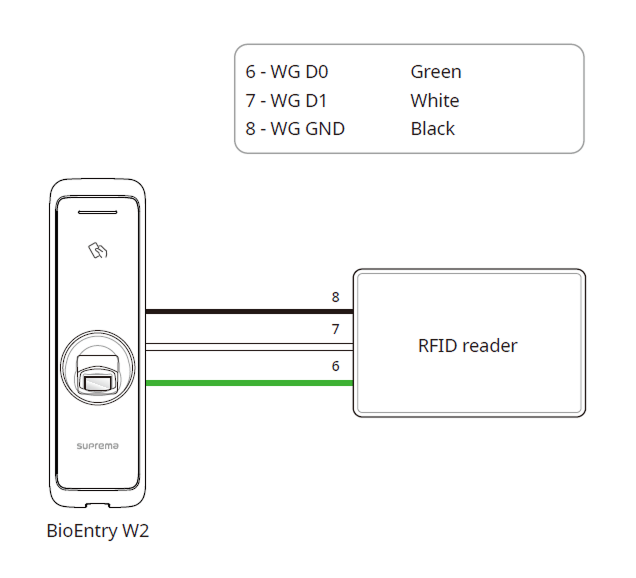

Se usa como dispositivo de entrada Wiegand.

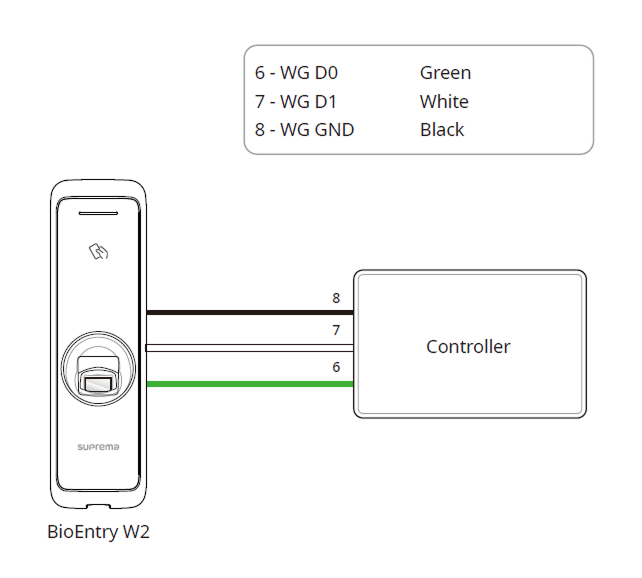

Se usa como dispositivo de salida Wiegand.

Inicializar la configuración de red

Inicialice la configuración de red del dispositivo.

1. Encienda el dispositivo.

2. Presione el botón de reinicio hasta que el dispositivo se reinicie automáticamente.

3. Conecte el dispositivo usando la información de red inicializada.

   • Dirección TCP/IP: asignación de dirección DHCP (si la asignación de dirección DHCP falla, se establecerá en 169.254.x.x).

   • Modo servidor: Deshabilitar

   • RS-485: predeterminado, 115200 bps

4. Cambie la información de TCP/IP o RS-485.

5. Compruebe si la información de red está configurada correctamente después de apagar y encender el equipo.

Restablecimiento de fábrica

Elimina toda la información almacenada en el dispositivo e inicializa la configuración.

1. Encienda el dispositivo.

2. Presione rápidamente el botón de reinicio tres veces.

3. Presione el botón de reinicio una vez más cuando el LED del dispositivo parpadee verde.

Información

Utilice Factory Default solo cuando el certificado raíz esté almacenado en el dispositivo.
