Primeros pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

BioEntry W3	Soporte de pared	Guía rápida	Guía de software de código abierto

Tornillos de fijación x2	Tornillo de fijación del soporte (en forma de estrella)	Tubo termorretráctil	Diodo	Resistor de 120 Ω x2

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

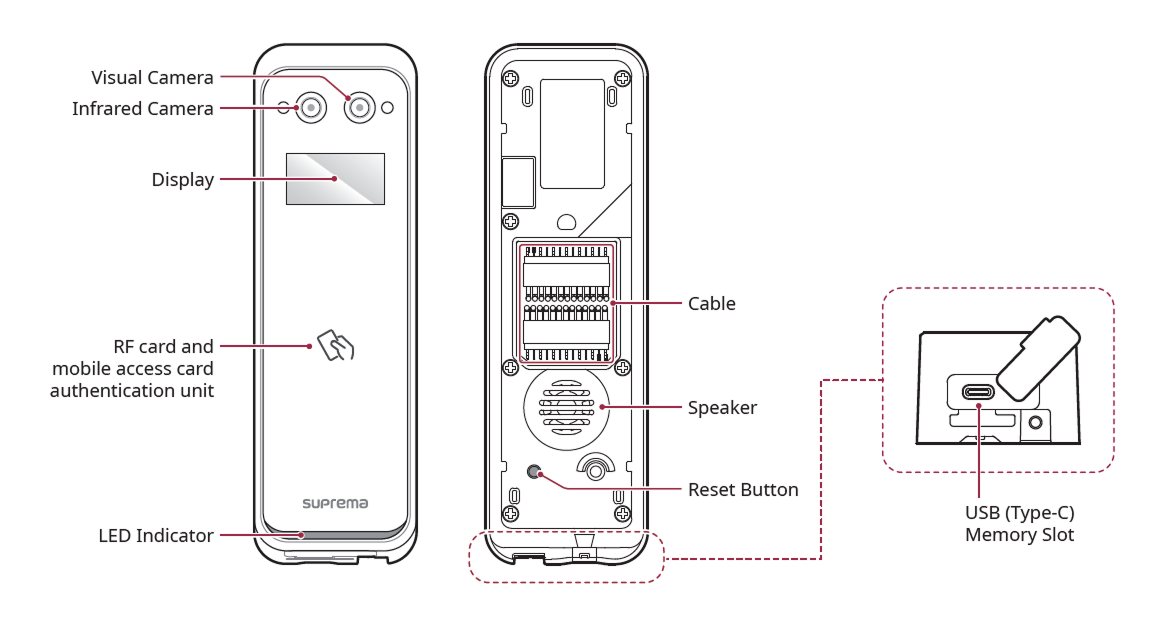

Nombre y función de cada parte

• Cámara visual: Captura una imagen facial real.

• Cámara infrarroja: Captura la imagen facial infrarroja.

• Pantalla: Indica el resultado de la autenticación del usuario.

• Unidad de autenticación de tarjeta RF y tarjeta de acceso móvil: parte para escanear una tarjeta RFID o una tarjeta de acceso móvil para la entrada.

• Indicador LED: Indica el estado operativo del dispositivo mediante el color del LED.

  • Verde: autenticación exitosa.

  • Rojo: autenticación fallida.

  • Azul/cian intermitente: funcionamiento normal.

  • Azul/verde intermitente:

    • Al configurar DHCP para su uso, no se puede obtener la dirección IP.

    • Cuando está en modo Slave, la conexión con el dispositivo maestro se desconecta.

  • Parpadeo rojo/morado: El dispositivo está bloqueado.

  • Verde intermitente: esperando entrada.

• Cable

  Alimentación / Ethernet / RS-485 / Wiegand entrada/salida / Entrada / Relé

• Altavoz: Emite sonido.

• Botón de reinicio

  • Inicializa la configuración de red. Para obtener más información sobre la inicialización de la configuración de red, consulta lo siguiente.

  • Elimina toda la información y los certificados almacenados en el dispositivo e inicializa la configuración. Para obtener más información sobre la inicialización de fábrica, consulta lo siguiente.

• Ranura para memoria USB (tipo C): Conecta la memoria USB.

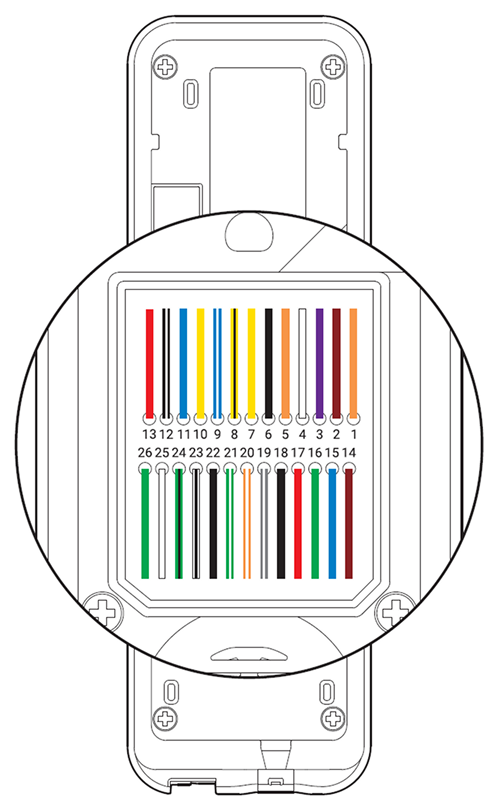

Cable

Pin	Nombre	Color
1	INPUT2	Naranja
2	INPUT1	Marrón
3	INPUT0	Morado
4	ETX+	Blanco
5	ETX-	Naranja
6	ERX+	Negro
7	ERX-	Amarillo
8	RS485_0 TRXN	Amarillo (franja negra)
9	RS485_0 TRXP	Azul (franja blanca)
10	RS485_1 TRXN	Amarillo
11	RS485_1 TRXP	Azul
12	PWR GND	Negro (franja blanca)
13	PWR +VDC	Rojo
14	VB2	Marrón
15	VB2	Azul
16	VB1	Verde
17	VB1	Rojo
18	GND	Negro
19	RELAY NO	Gris (franja blanca)
20	RELAY NC	Naranja (franja blanca)
21	RELAY COM	Verde (franja blanca)
22	GND	Negro
23	WGD OUT1	Blanco (franja negra)
24	WGD OUT0	Verde (franja negra)
25	WGD IN1	Blanco
26	WGD IN0	Verde

Información

Hay varios conductores de calibre AWG 26, que deben protegerse con aislamiento estándar o material equivalente al realizar el cableado. Además, asegúrese de que el cable no entre en contacto con conductores mayores a 18 AWG (0.82 mm²).

Método correcto de enrolamiento y autenticación facial

Precauciones para enrolar rostros

• Mantén una distancia de 60 a 100 cm entre el dispositivo y tu rostro al enrolar tu rostro.

• No cambies tu expresión facial.

• No uses mascarillas, sombreros ni parches para los ojos.

• No enroles un rostro con mascarilla. Podría aumentar la tasa de aceptación errónea (FAR) si se enrolan rostros con y sin mascarilla.

• No inclines la cabeza hacia arriba ni hacia abajo.

• No uses maquillaje pesado.

• No cierres los ojos.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla.

• Permanece quieto y enrola tu rostro mirando fijamente la pantalla.

• Asegúrate de que no aparezcan dos rostros en la pantalla. Enrola a una persona a la vez.

• Si no sigues las instrucciones en pantalla, el enrolamiento facial podría tardar más o fallar.

Precauciones para autenticar un rostro

• Asegúrese de que el rostro aparezca en el centro de la pantalla del dispositivo. Cuando se muestre la guía, siga las instrucciones en pantalla para autenticar el rostro.

• Si parte del rostro está cubierta con un sombrero, mascarilla, parche ocular o gafas de sol, la autenticación puede fallar. No cubra el rostro; permita que el dispositivo reconozca tanto las cejas como el rostro.

• Autentique a una distancia de 60~100 cm del dispositivo.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla. La autenticación puede fallar si los hombros no están a la misma altura. Permanezca quieto y luego autentique el rostro.
