Instalación

Ofrece los procedimientos completos de instalación y ejemplos de conexión necesarios para el dispositivo.

Fijar el soporte y el producto

1. Determine la ubicación para montar el producto.



   Información

   • La altura óptima para instalar el dispositivo es de 137 cm.

   • Instale el dispositivo donde no reciba luz solar directa ni luz UV.

   • Ajuste la posición de instalación para que el rostro no esté expuesto a la luz solar directa cuando el usuario intente autenticarse.

2. Asegura firmemente el soporte con los tornillos de fijación en el lugar donde se montará el producto.



   Información

   • Si instalas el producto en una pared de concreto, perfora un agujero, inserta un anclaje de PVC y sujétalo con un tornillo de fijación.

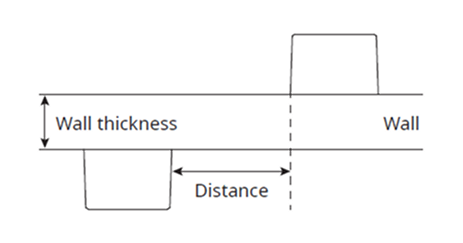

   • Para evitar interferencias de RF, se debe mantener una distancia mínima de separación.



   Espesor de pared	Distancia
   100 mm	270 mm
   120 mm	250 mm
   150 mm	170 mm

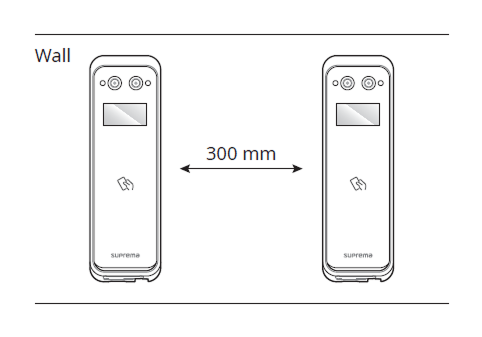

   • Al utilizar una credencial de acceso móvil, instala los dispositivos manteniendo una distancia mínima de 1 m entre ellos para evitar interferencias BLE.

3. Monta el producto en el soporte fijado.



4. Gira los tornillos de fijación para ensamblar el producto con el soporte.



   Información

   Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

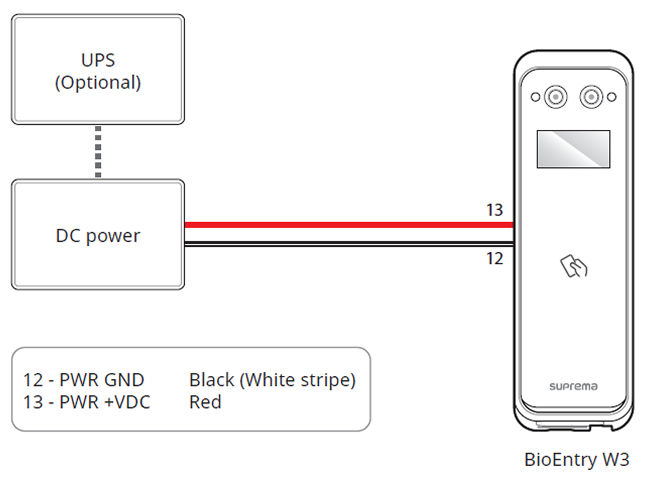

Conexión de la fuente de alimentación

Precaución

• Se recomienda usar una fuente de alimentación clase 2 listada.

• NO conecte el dispositivo a la fuente de alimentación de CC (o adaptador) y a la alimentación PoE al mismo tiempo.

• Use un adaptador de alimentación aprobado por IEC/EN 62368-1 que admita un consumo de energía mayor que el del producto. Si desea conectar y usar otro dispositivo al adaptador de alimentación, utilice un adaptador con una capacidad de corriente igual o mayor que el consumo total requerido por el terminal y el otro dispositivo.

  • Consulte la sección Power en las especificaciones del producto para conocer el consumo máximo de corriente.

• Use una fuente de alimentación independiente para Secure I/O 2, la cerradura eléctrica y el producto, respectivamente. Si conecta y usa la misma fuente de alimentación para estos dispositivos, estos pueden funcionar incorrectamente.

• Al conectar la alimentación, tenga en cuenta la distancia entre el dispositivo y la fuente de alimentación. Conecte el dispositivo lo más cerca posible de la fuente de alimentación para que la longitud del cable sea mínima. Si las conexiones de los cables se realizan de forma incorrecta, el dispositivo puede funcionar incorrectamente. Se recomienda usar un cable de 16 AWG o 18 AWG si el producto está lejos de la fuente de alimentación. La distancia de conexión puede variar según el estándar del cable utilizado y el entorno de instalación. Este producto admite alimentación de 24 VCC y 12 VCC; verifique la longitud máxima según la especificación del cable para asegurarse de que la unidad reciba alimentación adecuada.

  Estándar de cable	Máx. longitud extendida
  	DC 12V	DC 24V
  16 AWG	50 m	150 m
  18 AWG	30 m	136 m
  20 AWG	20 m	90 m

• NO extienda la longitud del cable de alimentación al usar el adaptador de alimentación.

• NO utilice CAT5 UTP de 2 hilos para la alimentación.

Conexión de red

TCP/IP

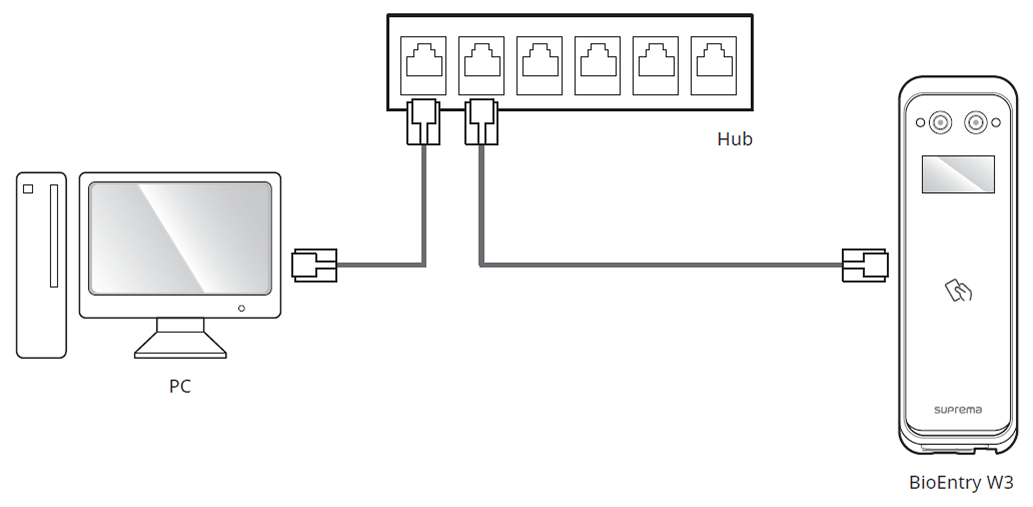

Conexión LAN (conexión a un concentrador)

Conecte el producto a un concentrador con un cable CAT-5 estándar.

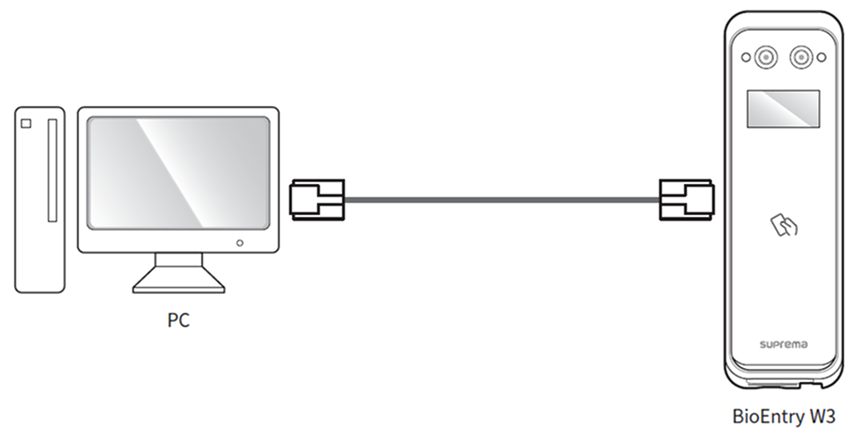

Conexión LAN (conexión directa a una PC)

Este dispositivo cuenta con función automática MDI/MDIX, por lo que puede conectarse directamente a una PC utilizando un cable CAT-5 recto estándar o un cable cruzado.

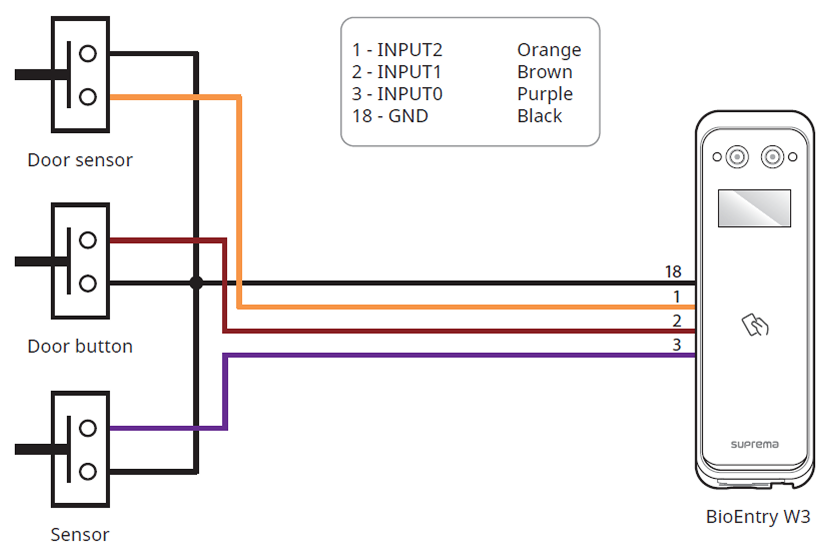

Conexión de entrada

Conexión del relé

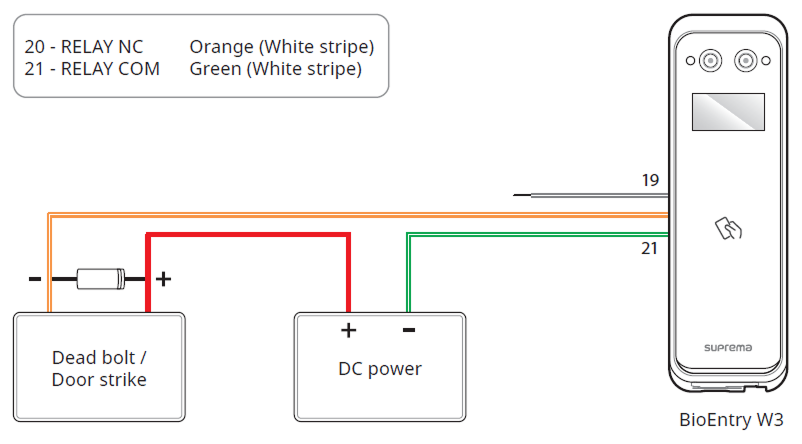

Cerradura fail safe

Para utilizar la cerradura Fail Safe, conecte el relé N/C como se muestra en la figura a continuación. Normalmente circula corriente a través del relé de la cerradura Fail Safe. Cuando se activa el relé y se bloquea el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se abrirá.

Precaución

• Instale un diodo en ambos extremos del cable de la cerradura, como se muestra en la figura, para proteger el relé de la corriente inversa que se produce cuando la cerradura funciona.

• Utilice una fuente de alimentación independiente para el producto y la cerradura.

• Los lectores inteligentes independientes de Suprema contienen relés internos que pueden bloquear/desbloquear puertas directamente sin controladores externos para mayor comodidad. Sin embargo, para aplicaciones de control de acceso que requieren seguridad, NO se recomienda utilizar el relé interno de un lector a fin de evitar manipulaciones que puedan desbloquear la puerta. Para estas aplicaciones, se recomienda encarecidamente usar una unidad de relé independiente para el control de la cerradura, como Secure I/O 2, DM-20 o CoreStation de Suprema, instaladas en el lado seguro de la puerta.

Información

Preste atención a la dirección de instalación del diodo. Instale el diodo cerca de la cerradura.

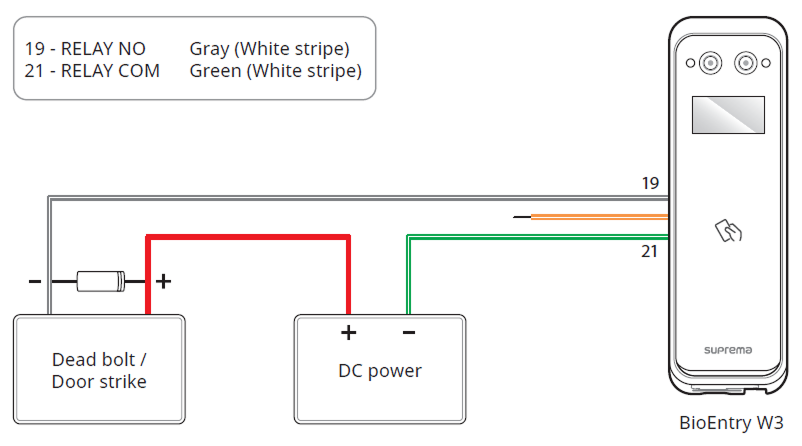

Cerradura fail secure

Para utilizar la cerradura Fail Secure, conecte el relé N/O como se muestra en la figura a continuación. Normalmente no circula corriente a través del relé de la cerradura Fail Secure. Cuando el relé active el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se bloqueará.

Precaución

• Instale un diodo en ambos extremos del cable de la cerradura, como se muestra en la figura, para proteger el relé de la corriente inversa que se produce cuando la cerradura funciona.

• Utilice una fuente de alimentación independiente para el producto y la cerradura.

• Los lectores inteligentes independientes de Suprema contienen relés internos que pueden bloquear/desbloquear puertas directamente sin controladores externos para mayor comodidad. Sin embargo, para aplicaciones de control de acceso que requieren seguridad, NO se recomienda utilizar el relé interno de un lector a fin de evitar manipulaciones que puedan desbloquear la puerta. Para estas aplicaciones, se recomienda encarecidamente usar una unidad de relé independiente para el control de la cerradura, como Secure I/O 2, DM-20 o CoreStation de Suprema, instaladas en el lado seguro de la puerta.

Información

Preste atención a la dirección de instalación del diodo. Instale el diodo cerca de la cerradura.

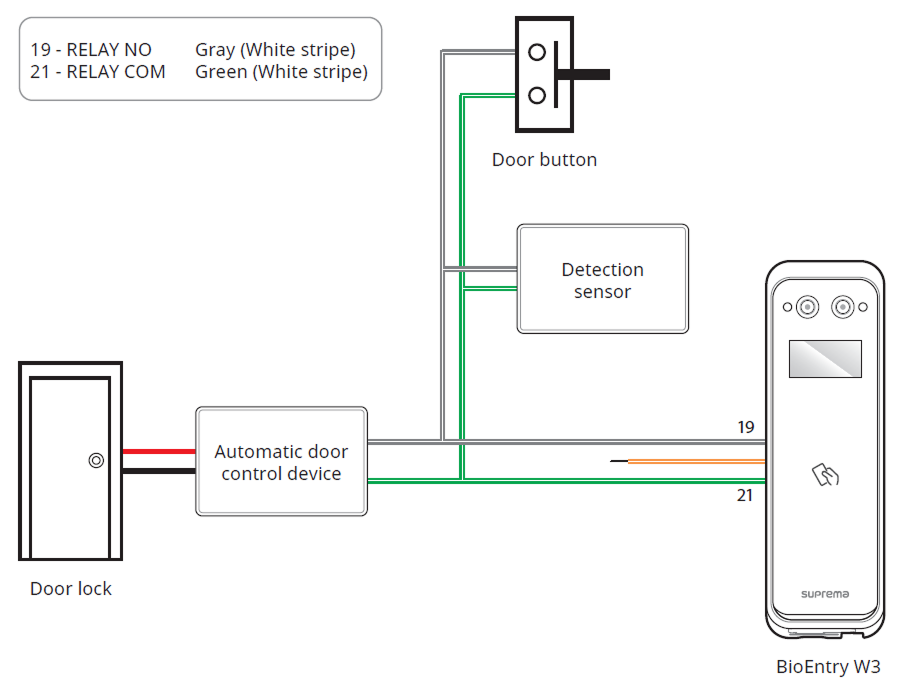

Conexión automática de la puerta

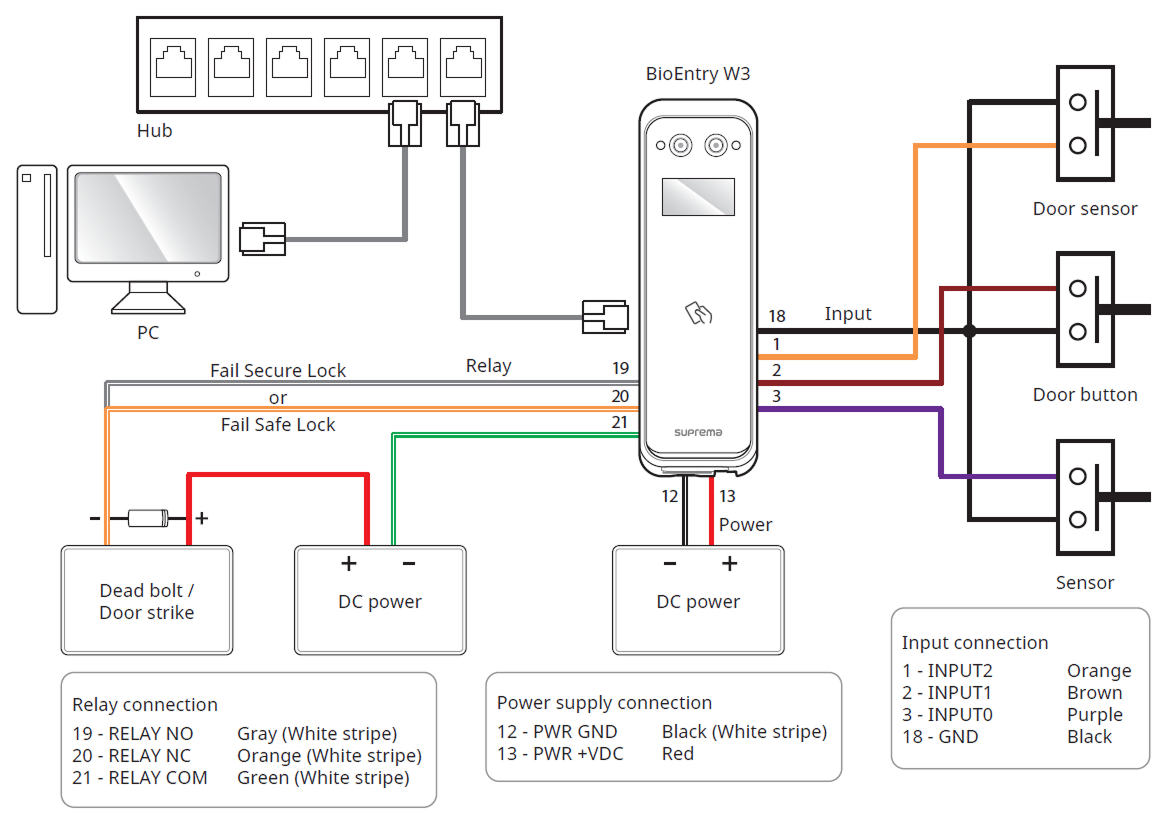

Conectar como independiente

El producto puede conectarse directamente a la cerradura, el botón y el sensor de puerta sin necesidad de conectar un dispositivo de E/S adicional.

Precaución

Los lectores inteligentes independientes de Suprema contienen relés internos que pueden bloquear/desbloquear puertas directamente sin controladores externos para mayor comodidad. Sin embargo, para aplicaciones de control de acceso que requieren seguridad, NO se recomienda utilizar el relé interno de un lector a fin de evitar manipulaciones que puedan desbloquear la puerta. Para estas aplicaciones, se recomienda encarecidamente usar una unidad de relé independiente para el control de la cerradura, como Secure I/O 2, DM-20 o CoreStation de Suprema, instaladas en el lado seguro de la puerta.

Información

• El dispositivo puede utilizarse como controlador de múltiples puertas con los dispositivos esclavos mediante el cable RS-485. Los dispositivos esclavos se utilizan como lectores ficticios y la autenticación se realiza en el dispositivo maestro.

• Si se conecta XPass o XPass 2 al dispositivo maestro, solo se puede usar la autenticación con tarjeta.

• El número máximo de dispositivos esclavos que se pueden conectar varía según el método de autenticación, el número de usuarios y el número de dispositivos. Ten en cuenta también que la cantidad de dispositivos esclavos afecta el rendimiento de autenticación.

• Conecte hasta 31 dispositivos esclavos a un dispositivo maestro. El ancho de banda de RS-485 permite conectar hasta 7 dispositivos de autenticación por huella.

• Para más información, comuníquese con el Equipo de soporte técnico de Suprema.

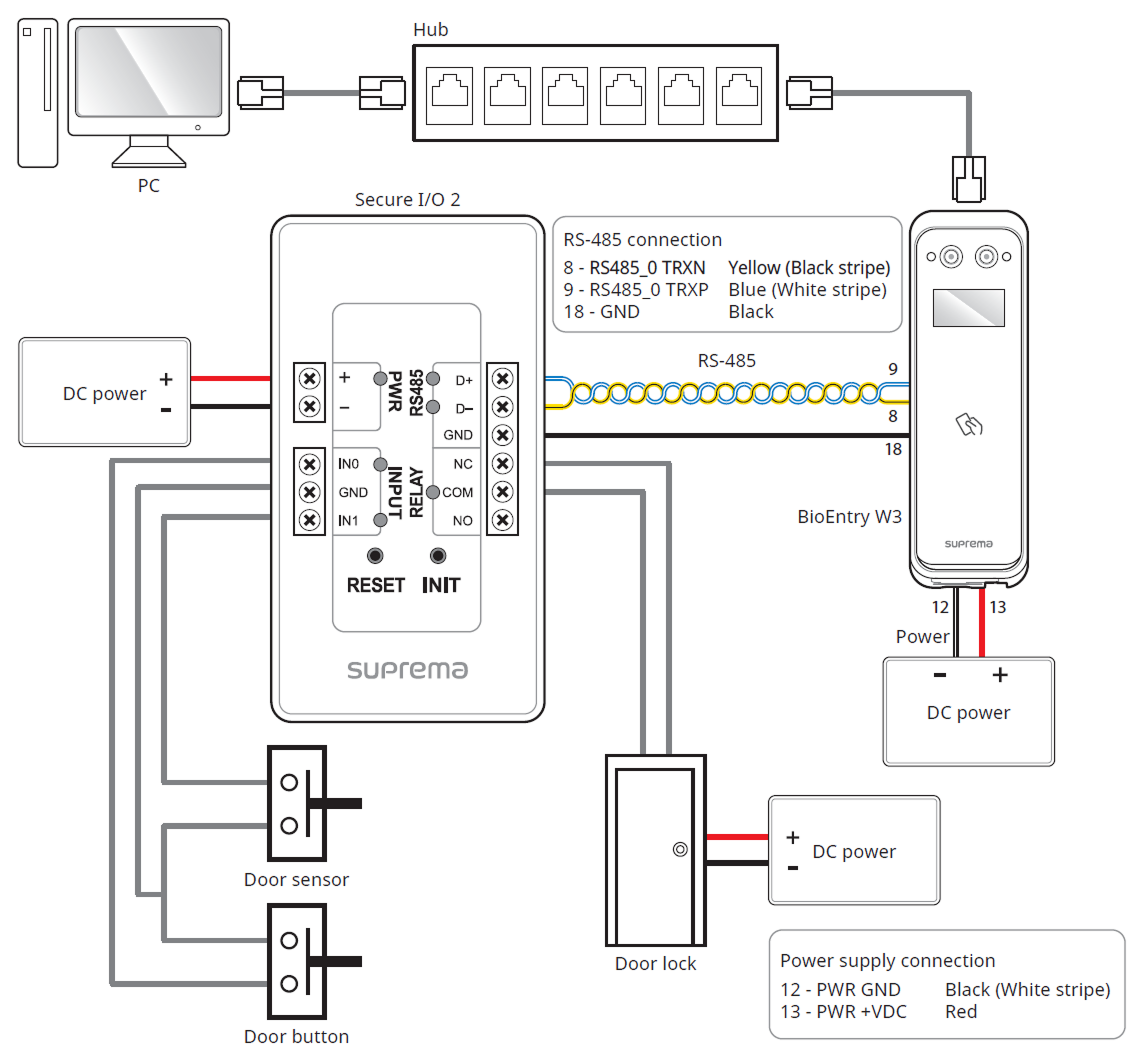

Conectar Secure I/O 2

Secure I/O 2 es un dispositivo de E/S que se puede conectar al producto con el cable RS-485. La seguridad puede mantenerse incluso si se pierde la conexión entre el producto y Secure I/O 2 o si el suministro de energía al producto se interrumpe debido a factores externos.

• Utilice un par trenzado AWG24 con una longitud máxima de 1.2 km para el cable RS-485.

• Se recomienda usar cables RS-485 con una impedancia característica de 120 Ω.

• Si se conecta mediante una cadena en serie RS-485, conecte la resistencia de terminación (120 Ω) en ambos extremos de la conexión en cadena. Si se conecta en la línea media, el nivel de señal se reducirá y el rendimiento de comunicación se verá afectado. Asegúrese de conectarlas en ambos extremos de la conexión en cadena.

Información

• El dispositivo puede utilizarse como controlador de múltiples puertas con los dispositivos esclavos mediante el cable RS-485. Los dispositivos esclavos se utilizan como lectores ficticios y la autenticación se realiza en el dispositivo maestro.

• Si se conecta XPass o XPass 2 al dispositivo maestro, solo se puede usar la autenticación con tarjeta.

• El número máximo de dispositivos esclavos que se pueden conectar varía según el método de autenticación, el número de usuarios y el número de dispositivos. Ten en cuenta también que la cantidad de dispositivos esclavos afecta el rendimiento de autenticación.

• Conecte hasta 31 dispositivos esclavos a un dispositivo maestro. El ancho de banda de RS-485 permite conectar hasta 7 dispositivos de autenticación por huella.

• Para más información, comuníquese con el Equipo de soporte técnico de Suprema.

Conexión Wiegand

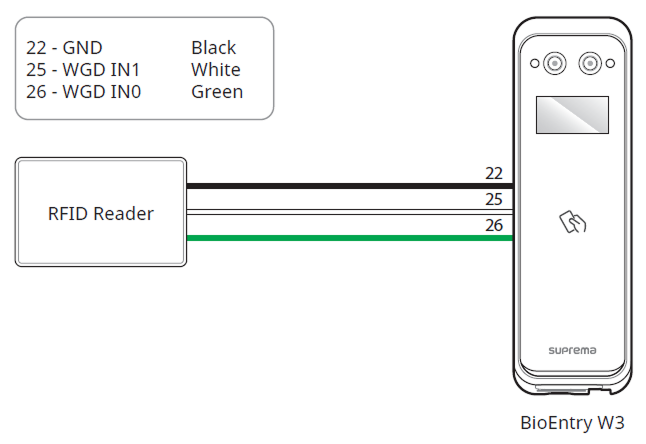

Se usa como dispositivo de entrada Wiegand.

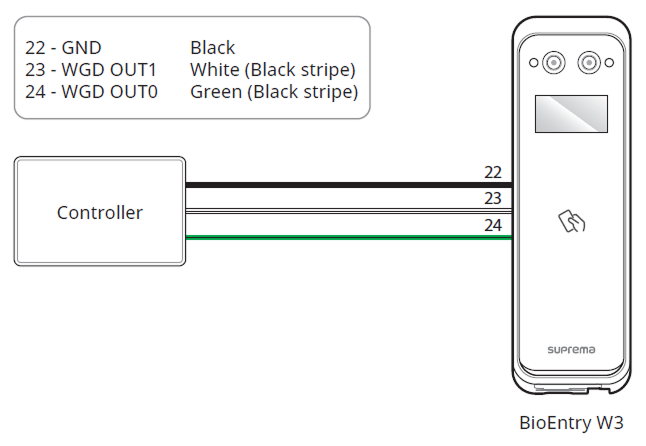

Se usa como dispositivo de salida Wiegand.

Inicializar la configuración de red

Inicialice la configuración de red del dispositivo.

1. Encienda el dispositivo.

2. Presione el botón de reinicio hasta que el dispositivo se reinicie automáticamente.

3. Conecte el dispositivo usando la información de red inicializada.

   • Dirección TCP/IP: asignación de dirección DHCP (si la asignación de dirección DHCP falla, se establecerá en 169.254.x.x).

   • Modo servidor: Deshabilitar

   • RS-485: predeterminado, 115200 bps

4. Cambie la información de TCP/IP o RS-485.

5. Compruebe si la información de red está configurada correctamente después de apagar y encender el equipo.

Restablecimiento de fábrica

Elimina toda la información almacenada en el dispositivo e inicializa la configuración.

1. Encienda el dispositivo.

2. Presione rápidamente el botón de reinicio tres veces.

3. Presione el botón de reinicio una vez más cuando el LED del dispositivo parpadee verde.

Información

Utilice Factory Default solo cuando el certificado raíz esté almacenado en el dispositivo.

Actualización de firmware

Conecta una memoria USB para actualizar el firmware.

1. Guarda el archivo de firmware en una memoria USB para la actualización.

   Información

   Se recomienda guardar solo un archivo de firmware en la memoria USB para la actualización.

2. Conecta la memoria USB al dispositivo.

3. Si aparece el mensaje "Admin Auth Required", autentíquese con credenciales de administrador.

   Información

   Registra el administrador en BioStar X para el dispositivo. No puedes continuar con la actualización de firmware si no hay un administrador registrado en el dispositivo. Para obtener información detallada sobre cómo registrar un administrador, consulta la Guía de administrador de BioStar X.

4. Una vez que la autenticación del administrador sea exitosa, el archivo de firmware se transferirá al dispositivo.

5. Cuando la transferencia del archivo de firmware finalice, aparecerá en la pantalla un mensaje para quitar la memoria USB. Retire la memoria USB.

   Información

   Si no retira la memoria USB, la actualización de firmware se ejecutará nuevamente después de que el dispositivo se reinicie.

6. Después de realizar la actualización de firmware, el dispositivo se reiniciará automáticamente.

Precaución

No desconectes la fuente de alimentación mientras actualizas el firmware del dispositivo. El dispositivo puede fallar.
