Primeros pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

BioStation 2a	Soporte de pared	Plantilla de perforación	Cubierta de cable
Cables de conexión	Guía rápida	Anclajes de PVC x4	Tornillos de fijación x4

Tornillo de fijación del soporte (en forma de estrella)	Resistencia de 120 Ω	Diodo

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

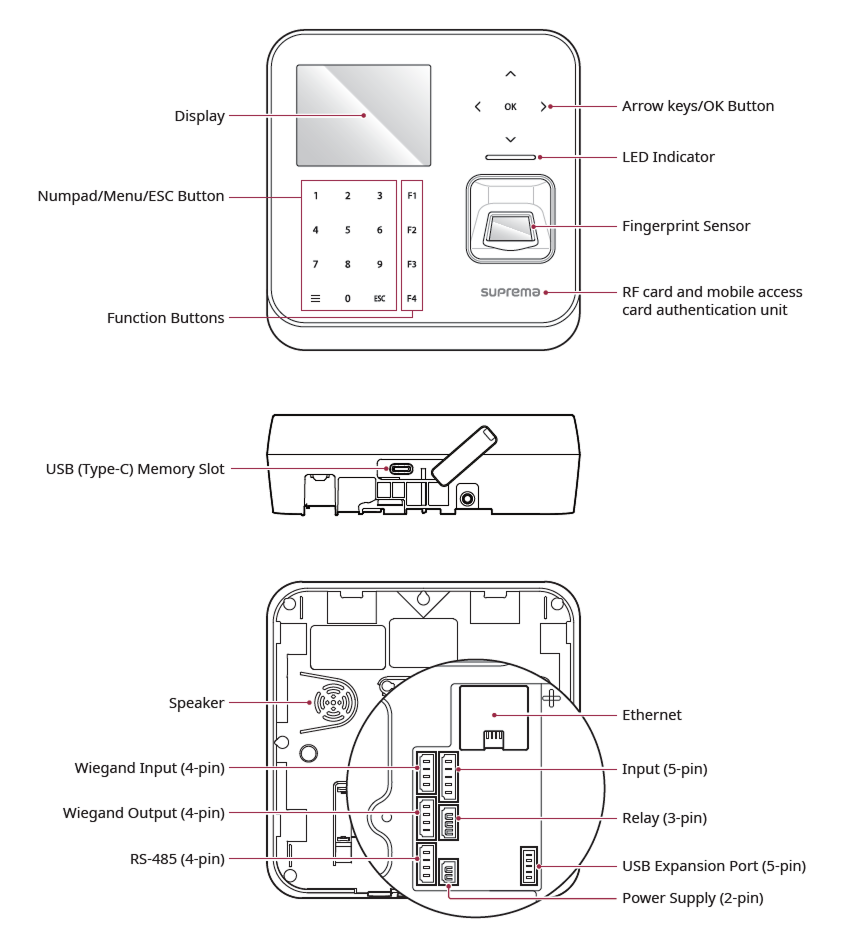

Nombre y función de cada parte

• Pantalla: Proporciona una interfaz de usuario para la operación.

• Botón Número/Menú/ESC

  • 0-9: Ingresar números/caracteres, seleccionar menús

  • : Ingresar al menú

  • ESC: Regresar a la pantalla anterior, cancelar ingreso

• Botón Función: Se usa como tecla funcional de control de asistencia o para seleccionar submenú.

• Botón Dirección/OK

  • : Cambiar tipo de carácter, establecer inicio/fin de guardia

  • : Cambiar tipo de carácter, seleccionar evento de asistencia para registro

  • : Eliminar números/caracteres, autenticar con ID

  • : Insertar símbolo, definir elemento, seleccionar código de operación

  • OK: Seleccionar elemento/guardar ajuste, activar menú de teclas

• Indicador LED: Indica el estado operativo del dispositivo mediante el color del LED.

  • Verde: autenticación exitosa.

  • Rojo: autenticación fallida.

  • Azul: Operación normal.

  • Azul/verde intermitente:

    • Al configurar DHCP para su uso, no se puede obtener la dirección IP.

    • Cuando está en modo Slave, la conexión con el dispositivo maestro se desconecta.

  • Parpadeo rojo/morado: El dispositivo está bloqueado.

  • Parpadeo amarillo: Esperando entrada.

• Unidad de reconocimiento de huella dactilar: La parte que reconoce la huella dactilar para acceso.

• Unidad de autenticación de tarjeta RF y tarjeta de acceso móvil: parte para escanear una tarjeta RFID o una tarjeta de acceso móvil para la entrada.

• Ranura para memoria USB (tipo C): Conecta la memoria USB.

• Altavoz: Emite sonido.

• Entrada Wiegand (4 pines): Conecta el cable de entrada Wiegand.

• Salida Wiegand (4 pines): Conecta el cable de salida Wiegand.

• RS-485 (4 pines): Conecta el cable RS-485.

• Ethernet: Conecta el cable Ethernet.

• Entrada (5 pines): Conecta el cable de entrada.

• Relé (3 pines): Conecta el cable del relé.

• Puerto de expansión USB (5 pines): Conecta otros productos accesorios.

• Alimentación (2 pines): Conecta el cable de alimentación.

Cables y conectores

Alimentación

Pin	Nombre	Color
1	PWR +VDC	Rojo (franja blanca)
2	PWR GND	Negro (franja blanca)

Relé

Pin	Nombre	Color
1	RLY NO	Blanco
2	RLY COM	Azul
3	RLY NC	Naranja

RS-485

Pin	Nombre	Color
1	485 TRXP	Azul
2	485 TRXN	Amarillo
3	485 GND	Negro
4	SH GND	Gris

Entrada

Pin	Nombre	Color
1	INPUT0	Rojo
2	INPUT1	Amarillo
3	INPUT2	Naranja
4	INPUT GND	Negro
5	SH GND	Gris

Entrada Wiegand

Pin	Nombre	Color
1	WG D0	Verde
2	WG D1	Blanco
3	WG GND	Negro
4	SH GND	Gris

Salida Wiegand

Pin	Nombre	Color
1	WG D0	Verde
2	WG D1	Blanco
3	WG GND	Negro
4	SH GND	Gris

Configurar administrador maestro

La función Master Admin mejora los privilegios administrativos generales del dispositivo para aumentar la seguridad del dispositivo y evitar el acceso y los cambios de configuración no autorizados. Inscriba un administrador maestro en los dispositivos nuevos con esta función. Solo el administrador maestro inscrito puede acceder al menú de administración para cambiar la configuración del dispositivo.

¿Qué es un administrador maestro?

• Si se utiliza el dispositivo sin configurar un administrador, cualquiera podrá acceder al menú de administración y cambiar la configuración del dispositivo. La función de administrador maestro aplica la configuración administrativa general para solucionar estas vulnerabilidades de seguridad.

• El administrador maestro no puede eliminarse directamente y solo se eliminará durante Factory Default.

Inscribir administrador maestro en un dispositivo nuevo

En un dispositivo nuevo, Master Admin debe registrarse desde el inicio; si no se registra, el uso del dispositivo se restringirá.

Información

• Cuando el dispositivo nuevo se inicie por primera vez, aparecerá la pantalla de registro de Master Admin. Si no se registra Master Admin, no podrá continuar a la siguiente pantalla.

• Registre Master Admin para usar todas las funciones, incluso si conecta BioStar X y asigna un administrador global del dispositivo.

• Los dispositivos nuevos no pueden realizar degradaciones de firmware.

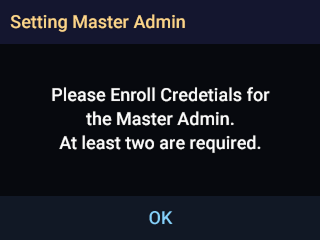

1. Cuando el dispositivo nuevo se inicie por primera vez, aparecerá la pantalla de registro de Master Admin. Presione OK para iniciar la inscripción.

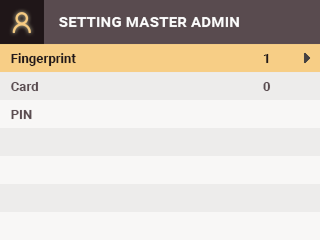

2. Se deben inscribir al menos dos tipos diferentes de credenciales para registrar Master Admin. Seleccione e inscriba las dos credenciales deseadas.



   Las credenciales que se pueden inscribir para Master Admin son las siguientes.

   Tipo de credencial	Número de inscripciones	Condiciones
   Tarjeta	Hasta 4	Solo admite tipos CSN y Wiegand No se permite la duplicación dentro del mismo tipo
   Rostro	Hasta 2	Solo se puede inscribir en dispositivos con el mismo algoritmo
   Fingerprint	Hasta 2	-
   PIN	1	Al menos 8 caracteres

   Condiciones de enrolamiento

   • Debe enrolar al menos dos tipos de credenciales.

   • Las mismas condiciones se aplican tanto a dispositivos nuevos como a dispositivos con actualización de firmware.

   • Todas las credenciales compatibles con el dispositivo pueden utilizarse como medios de autenticación.

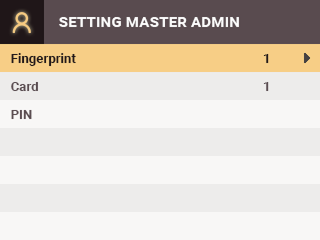

3. Después de inscribir dos o más tipos de credenciales, presione OK para completar la inscripción de Master Admin.



Avisos

• Al cambiar manualmente la clave de cifrado del dispositivo

  Al cambiar manualmente la clave de cifrado del dispositivo, aparecerá un mensaje de advertencia indicando que se eliminará el PIN del administrador maestro; revise el mensaje antes de continuar con el cambio.

• Limitaciones en la transmisión de imágenes faciales a través de segmentos de comunicación RS-485

  Las imágenes de credenciales biométricas no se transmiten a través de segmentos de comunicación RS-485, por lo que se mostrará una imagen sustituta al visualizar el rostro del administrador maestro registrado en el dispositivo esclavo.

Método correcto de ingreso de huellas dactilares

Registre la huella correctamente para mejorar la tasa de autenticación de huellas dactilares. Este producto puede autenticar huellas dactilares incluso si cambian el ángulo y la posición de ingreso de la huella. Registre la huella teniendo en cuenta los siguientes aspectos para mejorar la tasa de autenticación.

Selección de dedo para el ingreso de huella dactilar

• Para el caso de que la huella de un dedo específico no pueda utilizarse, por ejemplo, si el usuario sostiene una carga con una mano o se lesiona un dedo, se pueden registrar hasta 10 huellas dactilares por usuario.

• Si la huella de un usuario no se reconoce correctamente, registre el mismo dedo dos veces para mejorar la tasa de autenticación.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Use el dedo índice o medio al escanear la huella. La tasa de autenticación puede reducirse si es difícil colocar otro dedo con precisión en el centro del sensor de huellas.

Método de registro de huellas dactilares

1. Cuando la pantalla muestre "Ingrese su primera huella", coloque el dedo que desea registrar en la unidad de reconocimiento de huellas y presiónelo suavemente para que la huella se autentique correctamente.

2. Cuando aparezca la pantalla de reingreso tras el beep, vuelva a escanear la huella del dedo registrado. (escanee dos veces la huella del dedo que va a registrar)

Precauciones para el registro de huellas dactilares

Cuando se reconoce una huella, se compara con la huella registrada inicialmente; por lo tanto, el registro inicial es el más importante. Tenga en cuenta los siguientes aspectos al registrar la huella.

• Coloque el dedo lo suficientemente profundo para que haga contacto completo con el sensor.

• Coloque el centro de la huella en el centro del sensor.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Escanee la huella correctamente sin moverla, según las instrucciones de la pantalla.

• Si mantiene el dedo en posición vertical de modo que se reduzca el área de contacto con el sensor o cambia el ángulo del dedo, es posible que la autenticación de la huella no se realice.

Si la autenticación de huellas no funciona correctamente

Este producto puede autenticar huellas dactilares sin importar los cambios estacionales o el estado de los dedos. Sin embargo, la tasa de autenticación puede variar según el entorno externo o el método de ingreso de la huella. Si la autenticación de huellas no se realiza sin problemas, adopte las siguientes medidas.

• Si el dedo está mojado o sudoroso, séquelo y luego escanee la huella.

• Si el dedo está demasiado seco, sople sobre la yema y luego escanee la huella.

• Si el dedo tiene un corte, registre la huella de otro dedo.

• Dado que la huella registrada inicialmente a menudo no se ingresa correctamente, vuelva a registrarla según las precauciones para el registro de huellas dactilares.
