Primeros pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

BioStation 3	Soporte de pared	Plantilla de perforación	Guía rápida	Cables de conexión
Diodo	Resistencia de 120 Ω	Anclajes de PVC x2	Tornillos de fijación x2	Tornillo de fijación del soporte (en forma de estrella)

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

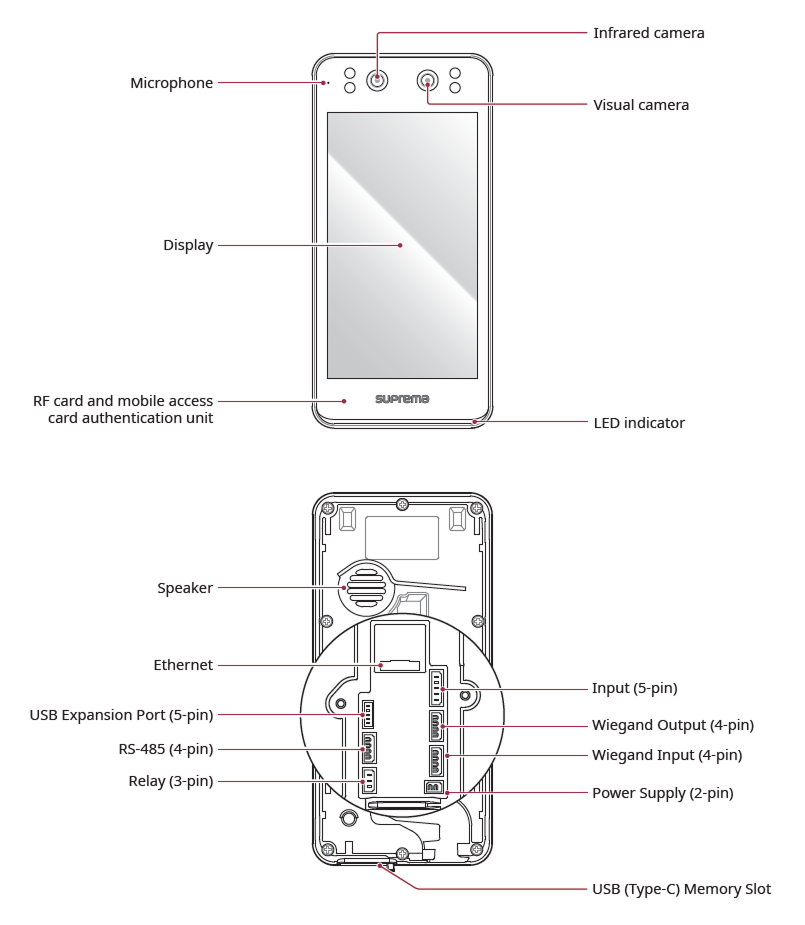

Nombre y función de cada parte

• Micrófono: Transmite la voz del usuario cuando el interfono está conectado.

  • Cubrir u obstruir el micrófono puede interferir con la transmisión de la voz.

• Cámara infrarroja: Captura la imagen facial infrarroja.

• Cámara visual: Captura una imagen facial real.

• Pantalla: Proporciona una interfaz de usuario para la operación.

• Unidad de autenticación de tarjeta RF y tarjeta de acceso móvil: parte para escanear una tarjeta RFID o una tarjeta de acceso móvil para la entrada.

• Indicador LED: Indica el estado operativo del dispositivo mediante el color del LED.

  • Verde: autenticación exitosa.

  • Rojo: autenticación fallida.

  • Azul: Operación normal.

  • Azul/verde intermitente:

    • Al configurar DHCP para su uso, no se puede obtener la dirección IP.

    • Cuando está en modo Slave, la conexión con el dispositivo maestro se desconecta.

  • Parpadeo rojo/morado: El dispositivo está bloqueado.

  • Parpadeo amarillo: Esperando entrada.

• Altavoz: Emite sonido.

• Ethernet: Conecta el cable Ethernet.

• Entrada (5 pines): Conecta el cable de entrada.

• Puerto de expansión USB (5 pines): Conecta otros productos accesorios.

• Salida Wiegand (4 pines): Conecta el cable de salida Wiegand.

• Entrada Wiegand (4 pines): Conecta el cable de entrada Wiegand.

• RS-485 (4 pines): Conecta el cable RS-485.

• Relé (3 pines): Conecta el cable del relé.

• Alimentación (2 pines): Conecta el cable de alimentación.

• Ranura para memoria USB (tipo C): Conecta la memoria USB.

Cables y conectores

Alimentación

Pin	Nombre	Color
1	PWR +VDC	Rojo (franja blanca)
2	PWR GND	Negro (franja blanca)

Relé

Pin	Nombre	Color
1	RLY NO	Blanco
2	RLY COM	Azul
3	RLY NC	Naranja

RS-485

Pin	Nombre	Color
1	485 TRXP	Azul
2	485 TRXN	Amarillo
3	485 GND	Negro
4	SH GND	Gris

Entrada

Pin	Nombre	Color
1	INPUT0	Rojo
2	INPUT1	Amarillo
3	INPUT2	Naranja
4	INPUT GND	Negro
5	SH GND	Gris

Entrada Wiegand

Pin	Nombre	Color
1	WG D0	Verde
2	WG D1	Blanco
3	WG GND	Negro
4	SH GND	Gris

Salida Wiegand

Pin	Nombre	Color
1	WG D0	Verde
2	WG D1	Blanco
3	WG GND	Negro
4	SH GND	Gris

Configurar administrador maestro

La función Master Admin mejora los privilegios administrativos generales del dispositivo para aumentar la seguridad del dispositivo y evitar el acceso y los cambios de configuración no autorizados. Inscriba un administrador maestro en los dispositivos nuevos con esta función. Solo el administrador maestro inscrito puede acceder al menú de administración para cambiar la configuración del dispositivo.

¿Qué es un administrador maestro?

• Si se utiliza el dispositivo sin configurar un administrador, cualquiera podrá acceder al menú de administración y cambiar la configuración del dispositivo. La función de administrador maestro aplica la configuración administrativa general para solucionar estas vulnerabilidades de seguridad.

• El administrador maestro no puede eliminarse directamente y solo se eliminará durante Factory Default.

Inscribir administrador maestro en un dispositivo nuevo

En un dispositivo nuevo, Master Admin debe registrarse desde el inicio; si no se registra, el uso del dispositivo se restringirá.

Información

• Cuando el dispositivo nuevo se inicie por primera vez, aparecerá la pantalla de registro de Master Admin. Si no se registra Master Admin, no podrá continuar a la siguiente pantalla.

• Registre Master Admin para usar todas las funciones, incluso si conecta BioStar X y asigna un administrador global del dispositivo.

• Los dispositivos nuevos no pueden realizar degradaciones de firmware.

1. Cuando el dispositivo nuevo se inicie por primera vez, aparecerá la pantalla de registro de Master Admin.



2. Se deben inscribir al menos dos tipos diferentes de credenciales para registrar Master Admin. Seleccione e inscriba las dos credenciales deseadas.



   Las credenciales que se pueden inscribir para Master Admin son las siguientes.

   Tipo de credencial	Número de inscripciones	Condiciones
   Tarjeta	Hasta 4	Solo admite tipos CSN y Wiegand No se permite la duplicación dentro del mismo tipo
   Rostro	Hasta 2	Solo se puede inscribir en dispositivos con el mismo algoritmo
   Fingerprint	Hasta 2	-
   PIN	1	Al menos 8 caracteres

   Condiciones de enrolamiento

   • Debe enrolar al menos dos tipos de credenciales.

   • Las mismas condiciones se aplican tanto a dispositivos nuevos como a dispositivos con actualización de firmware.

   • Todas las credenciales compatibles con el dispositivo pueden utilizarse como medios de autenticación.

3. Después de inscribir dos o más tipos de credenciales, presione el botón Complete para completar el registro de Master Admin.



Avisos

• Al cambiar manualmente la clave de cifrado del dispositivo

  Al cambiar manualmente la clave de cifrado del dispositivo, aparecerá un mensaje de advertencia indicando que se eliminará el PIN del administrador maestro; revise el mensaje antes de continuar con el cambio.

• Limitaciones en la transmisión de imágenes faciales a través de segmentos de comunicación RS-485

  Las imágenes de credenciales biométricas no se transmiten a través de segmentos de comunicación RS-485, por lo que se mostrará una imagen sustituta al visualizar el rostro del administrador maestro registrado en el dispositivo esclavo.

Método correcto de enrolamiento y autenticación facial

Precauciones para enrolar rostros

• Mantén una distancia de 60 a 100 cm entre el dispositivo y tu rostro al enrolar tu rostro.

• No cambies tu expresión facial.

• No uses mascarillas, sombreros ni parches para los ojos.

• No enroles un rostro con mascarilla. Podría aumentar la tasa de aceptación errónea (FAR) si se enrolan rostros con y sin mascarilla.

• No inclines la cabeza hacia arriba ni hacia abajo.

• No uses maquillaje pesado.

• No cierres los ojos.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla.

• Permanece quieto y enrola tu rostro mirando fijamente la pantalla.

• Asegúrate de que no aparezcan dos rostros en la pantalla. Enrola a una persona a la vez.

• Si no sigues las instrucciones en pantalla, el enrolamiento facial podría tardar más o fallar.

Precauciones para autenticar un rostro

• Asegúrese de que el rostro aparezca en el centro de la pantalla del dispositivo. Cuando se muestre la guía, siga las instrucciones en pantalla para autenticar el rostro.

• Si parte del rostro está cubierta con un sombrero, mascarilla, parche ocular o gafas de sol, la autenticación puede fallar. No cubra el rostro; permita que el dispositivo reconozca tanto las cejas como el rostro.

• Autentique a una distancia de 60~100 cm del dispositivo.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla. La autenticación puede fallar si los hombros no están a la misma altura. Permanezca quieto y luego autentique el rostro.

Nota sobre el uso de códigos QR y la licencia del dispositivo

Cómo escanear un código QR

Emite un código QR a un usuario y úsalo como método de autenticación. Escanea correctamente el código QR siguiendo las instrucciones en la pantalla para aumentar la tasa de reconocimiento.

• Mantén la distancia entre la cámara del dispositivo y el código QR a 30~40 cm.

• Coloca el código QR en el centro de la pantalla de escaneo del dispositivo.

• Al autenticar con el código QR descargado en tu smartphone, ajusta el brillo de tu smartphone para que el dispositivo pueda leer el código QR con claridad.

Notas sobre la licencia del dispositivo

• El uso de la autenticación mediante código QR requiere una licencia de dispositivo aparte. Contacta al lugar de compra para obtener una licencia de dispositivo.

• El archivo de licencia del dispositivo está cifrado y no puede modificarse de forma arbitraria.

• Las licencias de dispositivo se emiten según el ID del dispositivo. Si el ID del dispositivo se cambia de manera inusual, no se proporciona servicio de garantía para la licencia.
