Primeros Pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

BioStation 3 Max (BS3M-ODB, BS3M-OAPB)	Wall Bracket (BS3M-ODB, BS3M-OAPB)	BioStation 3 Max (BS3M-DB, BS3M-APB)	Wall Bracket (BS3M-DB, BS3M-APB)
Cables de conexión	Diodo	Resistencia de 120 Ω	Tornillo de fijación x6

Tornillo de fijación del soporte (en forma de estrella)	Cubierta de cable	Guía rápida

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

Nombre y función de cada parte

• Indicador LED: Indica el estado operativo del dispositivo mediante el color del LED.

  • Verde: autenticación exitosa.

  • Rojo: autenticación fallida.

  • Azul: Operación normal.

  • Azul/verde intermitente:

    • Al configurar DHCP para usar, no se puede obtener la dirección IP.

    • Cuando está en modo Slave, la conexión con el dispositivo maestro se desconecta.

  • Parpadeo rojo/morado: El dispositivo está bloqueado.

  • Parpadeo amarillo: Esperando entrada.

• Micrófono: Transmite la voz del usuario cuando el interfono está conectado.

  • Cubrir u obstruir el micrófono puede interferir con la transmisión de la voz.

• Cámara infrarroja: Captura la imagen facial infrarroja.

• Cámara visual: Captura una imagen facial real.

• Pantalla: Proporciona una interfaz de usuario para la operación.

• Unidad de autenticación de tarjeta RF y tarjeta de acceso móvil: parte para escanear una tarjeta RFID o una tarjeta de acceso móvil para la entrada.

• Unidad de reconocimiento de huellas digitales: BS3M-ODB, BS3M-OAPB Parte que reconoce huellas digitales para el acceso.

• Altavoz: Emite sonido.

• Ethernet: Conecta el cable Ethernet.

• Entrada (4 pines): Conecta el cable de entrada.

• Relé (3 pines): Conecta el cable del relé.

• RS-485 (4 pines): Conecta el cable RS-485.

• Puerto de expansión USB (5 pines): Conecta otros productos accesorios.

• Salida Wiegand (4 pines): Conecta el cable de salida Wiegand.

• Entrada Wiegand (4 pines): Conecta el cable de entrada Wiegand.

• Alimentación (2 pines): Conecta el cable de alimentación.

• Ranura para memoria USB (tipo C): Conecta la memoria USB.

Cables y conectores

Alimentación

Pin	Nombre	Color
1	PWR +VDC	Rojo
2	PWR GND	Negro

Relé

Pin	Nombre	Color
1	RLY NO	Blanco
2	RLY COM	Azul
3	RLY NC	Naranja

RS-485

Pin	Nombre	Color
1	485 TRXP	Azul
2	485 TRXN	Amarillo
3	485 GND	Negro
4	SH GND	Gris

Entrada

Pin	Nombre	Color
1	INPUT0	Rojo
2	INPUT1	Amarillo
3	INPUT2	Naranja
4	INPUT GND	Negro

Entrada y salida Wiegand

Pin	Nombre	Color
1	WG D0	Verde
2	WG D1	Blanco
3	WG GND	Negro
4	SH GND	Gris

Configurar administrador maestro

La función Master Admin mejora los privilegios de administrador del dispositivo para incrementar la seguridad y evitar el acceso y los cambios de configuración no autorizados. Inscriba un administrador maestro mediante esta función. Solo el administrador maestro inscrito puede acceder al menú de administración para cambiar la configuración del dispositivo.

¿Qué es un administrador maestro?

• Si se utiliza el dispositivo sin configurar un administrador, cualquiera podrá acceder al menú de administración y cambiar la configuración del dispositivo. La función de administrador maestro aplica la configuración administrativa general para solucionar estas vulnerabilidades de seguridad.

• El administrador maestro no se puede eliminar directamente y solo se eliminará durante Factory Default.

Registra al administrador maestro

En la pantalla de registro de Master Admin que aparece en el primer inicio, registra Master Admin. Si no lo registras, el dispositivo queda restringido y no es posible avanzar a la siguiente pantalla.

Información

Registra Master Admin para usar todas las funciones, incluso si conectas a BioStar X y asignas un administrador global del dispositivo.

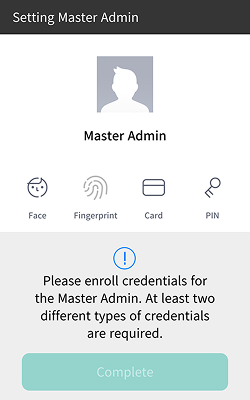

1. Enciende el producto por primera vez para que se muestre la pantalla de registro de Master Admin.

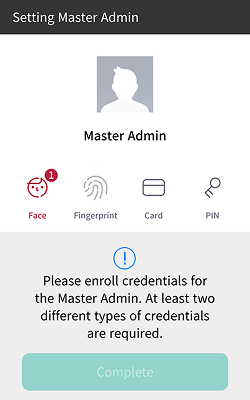

2. Es necesario inscribir al menos dos tipos diferentes de credenciales para registrar Master Admin. Seleccione e inscriba las dos credenciales deseadas.



   Las credenciales que se pueden inscribir para Master Admin son las siguientes.

   Tipo de credencial	Número de inscripciones	Condiciones
   Card	Hasta 4	Admite solo los tipos CSN y Wiegand No se permite la duplicación dentro del mismo tipo
   Rostro	Hasta 2	Solo se puede inscribir en dispositivos con el mismo algoritmo
   Fingerprint	Hasta 2	-
   PIN	1	Al menos 8 caracteres

   Condiciones de enrolamiento

   • Debe enrolar al menos dos tipos de credenciales.

   • Todas las credenciales compatibles con el dispositivo pueden utilizarse como medios de autenticación.

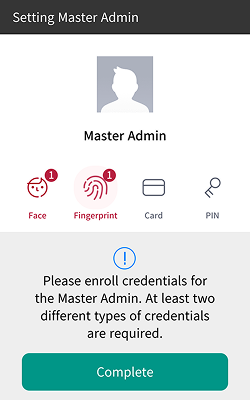

3. Después de inscribir dos o más tipos de credenciales, presiona el botón Complete para completar el registro de Master Admin.



Avisos

• Al cambiar manualmente la clave de cifrado del dispositivo

  Al cambiar manualmente la clave de cifrado del dispositivo, aparecerá un mensaje de advertencia indicando que se eliminará el PIN del administrador maestro; revise el mensaje antes de continuar con el cambio.

• Limitaciones en la transmisión de imágenes faciales a través de segmentos de comunicación RS-485

  Las imágenes de credenciales biométricas no se transmiten a través de segmentos de comunicación RS-485, por lo que se mostrará una imagen sustituta al visualizar el rostro del administrador maestro registrado en el dispositivo esclavo.

Método correcto de enrolamiento y autenticación facial

Precauciones para enrolar rostros

• Mantén una distancia de 60 a 100 cm entre el dispositivo y tu rostro al enrolar tu rostro.

• No cambies tu expresión facial.

• No uses mascarillas, sombreros ni parches para los ojos.

• No enroles un rostro con mascarilla. Podría aumentar la tasa de aceptación errónea (FAR) si se enrolan rostros con y sin mascarilla.

• No inclines la cabeza hacia arriba ni hacia abajo.

• No uses maquillaje pesado.

• No cierres los ojos.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla.

• Permanece quieto y enrola tu rostro mirando fijamente la pantalla.

• Asegúrate de que no aparezcan dos rostros en la pantalla. Enrola a una persona a la vez.

• Si no sigues las instrucciones en pantalla, el enrolamiento facial podría tardar más o fallar.

Precauciones para autenticar un rostro

• Asegúrese de que el rostro aparezca en el centro de la pantalla del dispositivo. Cuando se muestre la guía, siga las instrucciones en pantalla para autenticar el rostro.

• Si parte del rostro está cubierta con un sombrero, mascarilla, parche ocular o gafas de sol, la autenticación puede fallar. No cubra el rostro; permita que el dispositivo reconozca tanto las cejas como el rostro.

• Autentique a una distancia de 90-100 cm del dispositivo.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla. La autenticación puede fallar si los hombros no están a la misma altura. Permanezca quieto y luego autentique el rostro.

Método correcto de ingreso de huellas dactilares BS3M-ODB, BS3M-OAPB

Registre la huella correctamente para mejorar la tasa de autenticación de huellas dactilares. Este producto puede autenticar huellas dactilares incluso si cambian el ángulo y la posición de ingreso de la huella. Registre la huella teniendo en cuenta los siguientes aspectos para mejorar la tasa de autenticación.

Selección de dedo para el ingreso de huella dactilar

• Para el caso de que la huella de un dedo específico no pueda utilizarse, por ejemplo, si el usuario sostiene una carga con una mano o se lesiona un dedo, se pueden registrar hasta 10 huellas dactilares por usuario.

• Si la huella de un usuario no se reconoce correctamente, registre el mismo dedo dos veces para mejorar la tasa de autenticación.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Use el dedo índice o medio al escanear la huella. La tasa de autenticación puede reducirse si es difícil colocar otro dedo con precisión en el centro del sensor de huellas.

Método de registro de huellas dactilares

1. Cuando la pantalla muestre "Ingrese su huella", coloque el dedo que desea registrar en la unidad de reconocimiento de huellas y presiónelo suavemente para que la huella se autentique correctamente.

2. Cuando aparezca la pantalla de reingreso tras el beep, vuelva a escanear la huella del dedo registrado. (escanee dos veces la huella del dedo que va a registrar)

Precauciones para el registro de huellas dactilares

Cuando se reconoce una huella, se compara con la huella registrada inicialmente; por lo tanto, el registro inicial es el más importante. Tenga en cuenta los siguientes aspectos al registrar la huella.

• Coloque el dedo lo suficientemente profundo para que haga contacto completo con el sensor.

• Coloque el centro de la huella en el centro del sensor.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Escanee la huella correctamente sin moverla, según las instrucciones de la pantalla.

• Si mantiene el dedo en posición vertical de modo que se reduzca el área de contacto con el sensor o cambia el ángulo del dedo, es posible que la autenticación de la huella no se realice.

Si la autenticación de huellas no funciona correctamente

Este producto puede autenticar huellas dactilares sin importar los cambios estacionales o el estado de los dedos. Sin embargo, la tasa de autenticación puede variar según el entorno externo o el método de ingreso de la huella. Si la autenticación de huellas no se realiza sin problemas, adopte las siguientes medidas.

• Si el dedo está mojado o sudoroso, séquelo y luego escanee la huella.

• Si el dedo está demasiado seco, sople sobre la yema y luego escanee la huella.

• Si el dedo tiene un corte, registre la huella de otro dedo.

• Como la huella dactilar inscrita inicialmente con frecuencia no se introduce correctamente, vuelva a registrarla siguiendo las Precauciones para el registro de huellas dactilares.

Notas sobre QR/código de barras y licencia del dispositivo

Método correcto de autenticación con QR/código de barras

Emita un QR/código de barras al usuario para usarlo como medio de autenticación. Escanee el QR/código de barras correctamente según las indicaciones en la pantalla para mejorar la tasa de reconocimiento.

• Mantenga la distancia entre la cámara del dispositivo y el código QR o código de barras a 8-25 cm.

• Coloque el QR/código de barras de modo que quede centrado en la pantalla de escaneo del dispositivo.

• Si autentica con un QR/código de barras descargado en un dispositivo móvil, ajuste el brillo del dispositivo para que la pantalla sea claramente visible.

• Si no sigue las instrucciones en la pantalla, el reconocimiento del QR/código de barras puede ser lento o fallar.

Notas sobre la licencia del dispositivo

• Para usar métodos de autenticación adicionales con QR/código de barras se requiere una licencia de dispositivo independiente. Contacta al lugar de compra para obtener una licencia de dispositivo.

• El archivo de licencia del dispositivo está cifrado y no puede modificarse de forma arbitraria.

• Las licencias de dispositivo se emiten según el ID del dispositivo. Si el ID del dispositivo se cambia de manera inusual, no se proporciona servicio de garantía para la licencia.
