Primeros Pasos
Proporciona procedimientos iniciales para empezar con el dispositivo.
Componentes
|
|
| Guía rápida | |
| |
| CoreStation 20 | Guía de software de código abierto |
|
|
| Tornillo de fijación x6 | Diodo x4 |
- Los componentes pueden variar según el entorno de instalación.
- Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.
Nombre y función de cada parte
| No. | Nombre |
|---|---|
| 1 | AUX IN (0:2) connection |
| 2 | Conexión RS-485 |
| 3 | Interruptor de resistencia terminal RS-485 |
| 4 | Conexión SUPERVISED INPUT (3:5) o Input (3:5) |
| 5 | Conexión RELAY 2 (Alarma) |
| 6 | Conexión OUTPUT (3:5) |
| 7 | Interruptor de resistencia terminal RS-485 1 |
| 8 | Conexión WIEGAND 1 |
| 9 | Conexión RS-485 1 |
| 10 | Conexión RELAY 3 (Cerradura) |
| 11 | Conexión de alimentación de CoreStation 20 (12 V CC / 24 V CC ENTRADA) |
| 12 | Botón RESET |
| 13 | Conexión ETHERNET |
| 14 | Botón INIT |
| 15 | Conexión RELAY 1 (Cerradura) |
| 16 | Conexión WIEGAND 0 |
| 17 | Conexión RS-485 0 |
| 18 | Interruptor de resistencia terminal RS-485 0 |
| 19 | Conexión OUTPUT (0:2) |
| 20 | Conexión RELAY 0 (Alarma) |
| 21 | Conexión SUPERVISED INPUT (0:2) o Input (0:2) |
-
Presione el botón INIT durante más de 2 segundos, después de inicializar el producto vinculado al dispositivo, para conectarlo a otro dispositivo.
-
Presione el botón RESET para reiniciar el producto.
-
Utilice la salida de alimentación del lector del producto (12 Vdc, hasta 0.6 A / 24 Vdc, hasta 0.3 A) como fuente de alimentación para el dispositivo Wiegand al conectar el producto al dispositivo Wiegand. Conecte dos dispositivos Wiegand que consuman 0.3 A con la salida de alimentación de 12 VCC.
LED de estado de CoreStation 20
Verifique el estado del producto en STATUS, ubicado en el lado derecho del frontal del dispositivo; muestra en orden cada segundo el estado de Ethernet, RS-485, RS-485 0 y RS-485 1.
| Ítem | LED | Estado |
|---|---|---|
| Ethernet | Parpadeo rojo/magenta | Conexión de IP estática fallida |
| Parpadeo rojo/azul | Conexión de IP dinámica exitosa | |
| Parpadeo rojo/cian | Conexión de IP estática exitosa | |
| Parpadeo rojo/amarillo | Esperando conexión de IP dinámica | |
| Parpadeo rojo/rojo | Conexión de IP dinámica fallida | |
| RS-485 | Parpadeo magenta/azul | Dispositivo esclavo normal |
| Parpadeo magenta/amarillo | Dispositivo esclavo desconectado | |
| Parpadeo magenta/rojo | Sin dispositivo esclavo | |
| RS-485 0 | Parpadeo amarillo/azul | Dispositivo esclavo normal |
| Parpadeo amarillo/amarillo | Dispositivo esclavo desconectado | |
| Parpadeo amarillo/rojo | Sin dispositivo esclavo | |
| RS-485 1 | Parpadeo verde/azul | Dispositivo esclavo normal |
| Parpadeo verde/amarillo | Dispositivo esclavo desconectado | |
| Parpadeo verde/rojo | Sin dispositivo esclavo | |
| Sistema | Parpadeo blanco/blanco | Bloqueo del sistema (condiciones y comportamiento operativos de BioStar X) + Tamper activado |
| Parpadeo blanco/magenta | Bloqueo del sistema (condiciones y comportamiento operativos del dispositivo) + Tamper activado | |
| Parpadeo blanco/azul | Sabotaje On | |
| Parpadeo blanco/cian | Conexión exitosa a BioStar X + Tamper activado | |
| Parpadeo blanco/verde | Conexión exitosa a BioStar X | |
| Parpadeo blanco/amarillo | Bloqueo del sistema (condiciones y comportamiento operativos de BioStar X) | |
| Parpadeo blanco/rojo | Bloqueo del sistema (condiciones y comportamiento operativos del dispositivo) |
Ejemplo de instalación
Este producto está diseñado para entornos de nivel empresarial como sistema central de control de acceso y puede almacenar información de hasta 500,000 usuarios.
Se integra con BioStar X para habilitar tanto el control de acceso como el registro de tiempo y asistencia, y ofrece varias interfaces, incluidas RS-485 (OSDP), Wiegand, entrada supervisada y AUX.

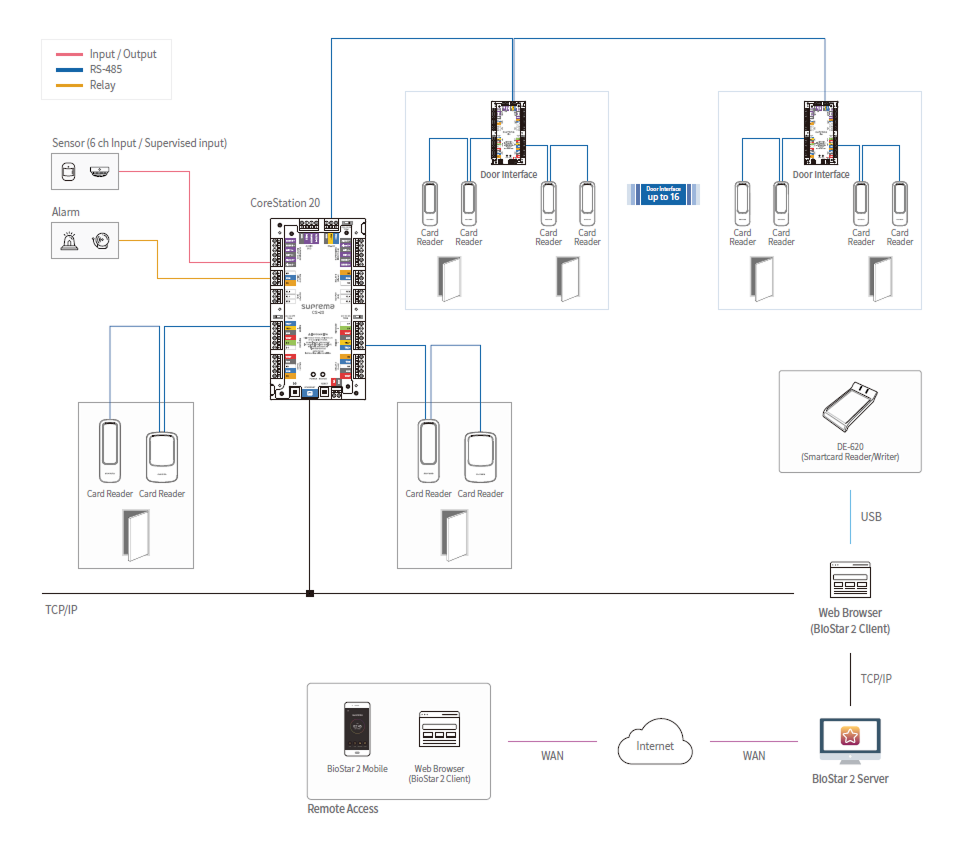

Diagrama del sistema
Este producto admite tres puertos RS-485 y, al conectar la interfaz de puerta en cadena, se pueden configurar hasta 34 puertas.
-
Se pueden conectar hasta 2 dispositivos por puerto para RS-485 0 y RS-485 1.
-
Si se conectan más de 3 dispositivos a un solo puerto RS-485, es posible que el dispositivo deseado no aparezca en la lista de conexión al buscar dispositivos esclavos.
-
Si conecta la Door Interface como esclava al puerto host, incluso si se interrumpe la conexión con CoreStation 20, los dispositivos esclavos conectados a la Door Interface pueden identificar el Facility Code de la tarjeta mediante el modo sin conexión dedicado al Facility Code y desbloquear la puerta.
-
CS-20P Utilice solo dispositivos esclavos conectados directamente al puerto lector CS-20P cuando se instale una tarjeta SAM.

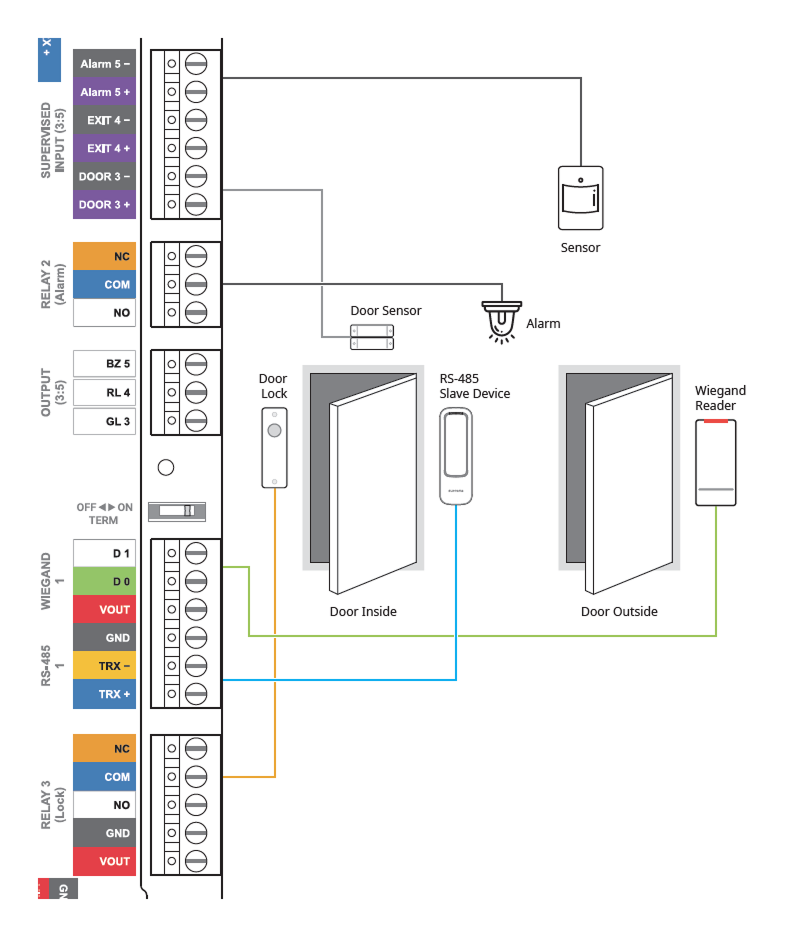

Diagrama general de conexión
