Instalación

Ofrece los procedimientos completos de instalación y ejemplos de conexión necesarios para el dispositivo.

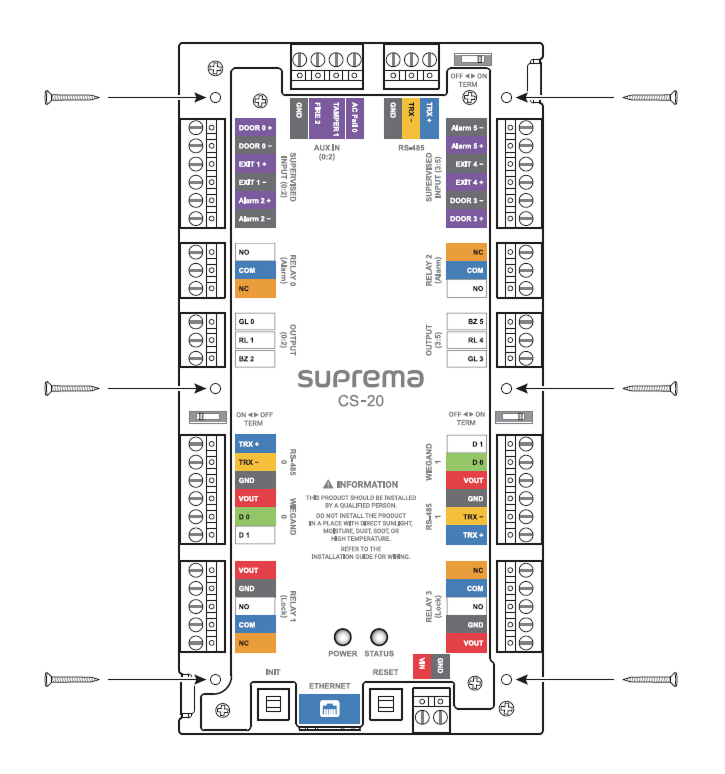

Fijación del producto

Fije firmemente el producto con un tornillo de fijación en el lugar de montaje.

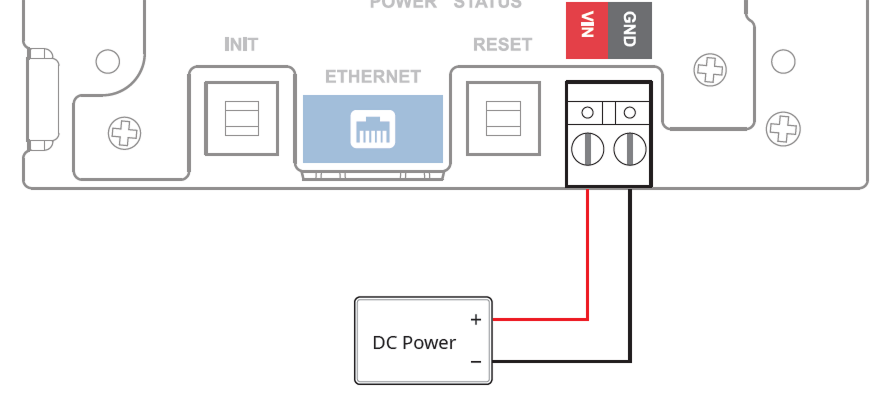

Conexión de la fuente de alimentación

Precaución

• Asegúrese de usar alimentación independiente para el dispositivo de control de acceso y los productos.

• Use un adaptador de alimentación aprobado por IEC/EN 62368-1 que admita un consumo de energía mayor que el del producto. Si desea conectar y usar otro dispositivo al adaptador de alimentación, utilice un adaptador con una capacidad de corriente igual o mayor que el consumo total requerido por el terminal y el otro dispositivo.

  • Consulte la sección Power en las especificaciones del producto para conocer el consumo máximo de corriente.

• NO extienda la longitud del cable de alimentación al usar el adaptador de alimentación.

Información

Se recomienda conectar y usar una fuente de alimentación ininterrumpida (UPS) para evitar fallas de energía.

Especificaciones de alimentación del lector y la cerradura

Alimentación	Lector (corriente máxima, número de dispositivos)	Cerradura (corriente máxima, número de dispositivos)
DC 12V	600 mA (300 mA × 2)	1.2 A (600 mA × 2)
DC 24V	300 mA (150 mA × 2)	600 mA (300 mA × 2)
PoE+ (salida de 12 V)	600 mA (300 mA × 2)	600 mA (600 mA x 1)

Longitud máxima de extensión según especificación de cable

La distancia que se puede conectar puede variar según las especificaciones del cable y el entorno de instalación utilizado para la conexión de alimentación. Si las conexiones de los cables se realizan de forma incorrecta, el dispositivo puede funcionar incorrectamente. Este producto admite alimentación de 12 V CC, 24 V CC y PoE+. Asegúrese de conectar la alimentación correctamente comprobando la longitud máxima de extensión según la especificación de cada cable.

Especificación del cable	DC 12V		DC 24V		PoE+ (Salida de 12 V)
	Lector (300 mA)	Cerradura (600 mA)	Lector (150 mA)	Cerradura (300 mA)	Lector (300 mA)	Cerradura (600 mA)
14 AWG	380 m	190 m	1540 m	770 m	380 m	190 m
16 AWG	240 m	120 m	960 m	480 m	240 m	120 m
18 AWG	150 m	75 m	600 m	300 m	150 m	75 m

Conexión de red

TCP/IP

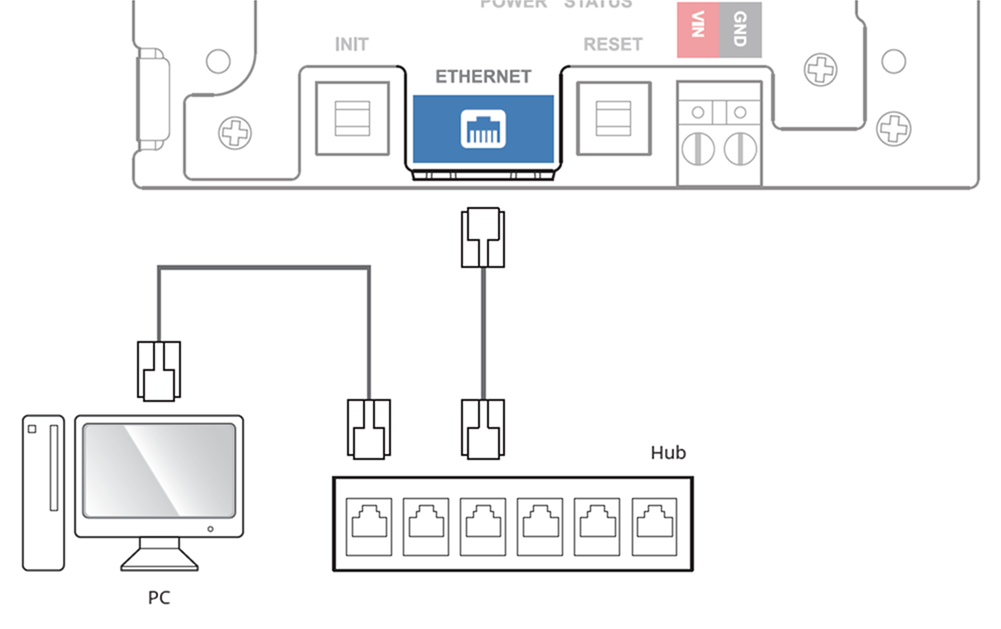

Conexión LAN (conexión a un concentrador)

Conecte el producto a un concentrador con un cable CAT-5 estándar.

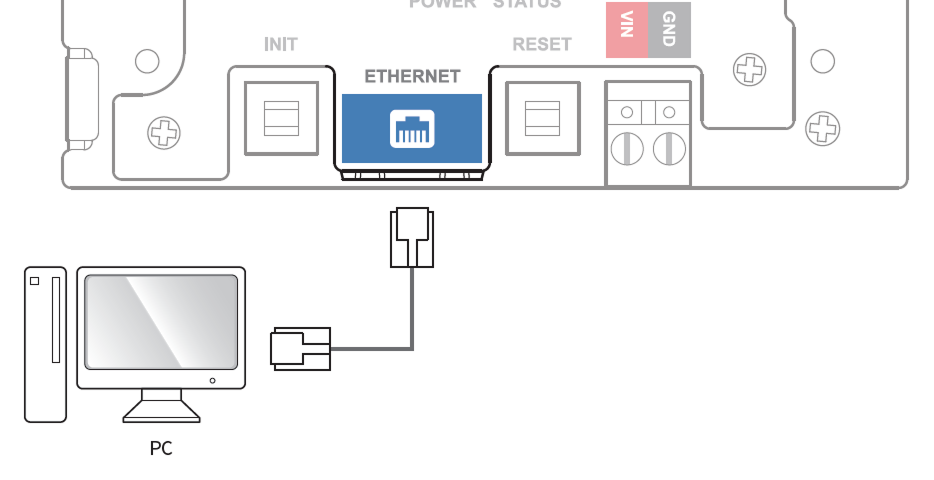

Conexión LAN (conexión directa a una PC)

Este producto incluye funcionalidad automática MDI/MDIX y permite la conexión directa a una PC con un cable CAT-5e estándar.

CS-20P admite PoE+, que suministra energía a través de un cable Ethernet. Al usar PoE+, solo se admite una conexión de cerradura.

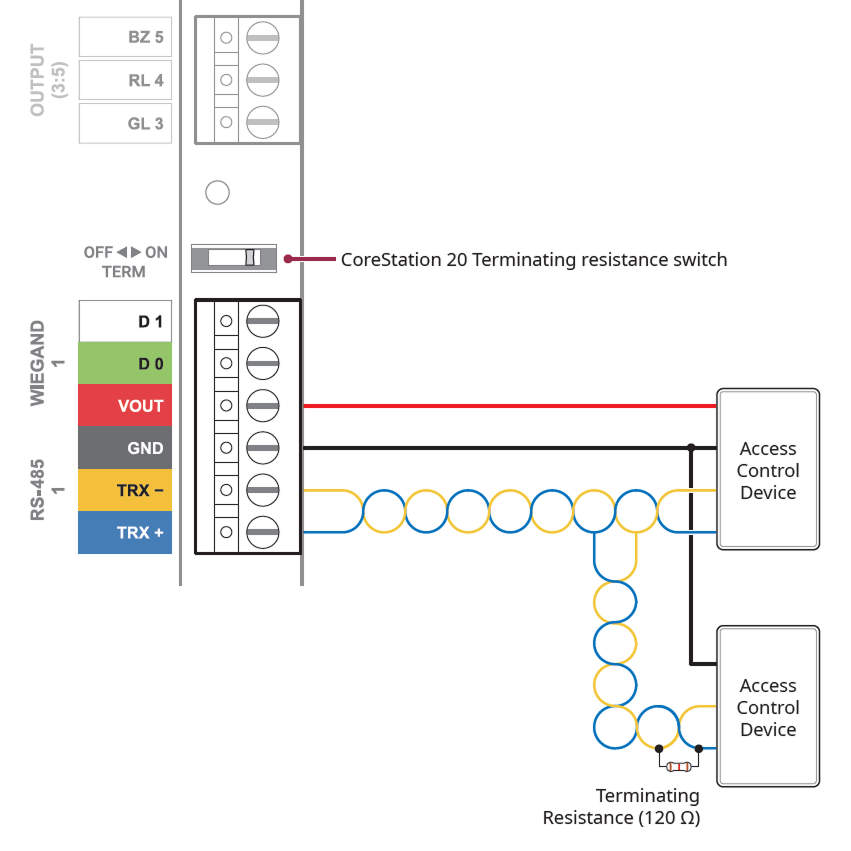

Conexión RS-485

Este producto admite tres puertos RS-485 y, al conectar la interfaz de puerta en cadena, se pueden configurar hasta 34 puertas.

Información

• El número total de dispositivos RS-485 conectados al producto no debe exceder de 84. (incluye la interfaz de puerta)

• Se pueden conectar hasta 2 dispositivos por puerto para RS-485 0 y RS-485 1.

• Si se conectan más de 3 dispositivos a un solo puerto RS-485, es posible que el dispositivo deseado no aparezca en la lista de conexión al buscar dispositivos esclavos.

• Utilice cable AWG26 o superior para RS-485 y asegúrese de que todo el cableado cumpla con las normas ANSI/NFPA 70.

• Utilice un par trenzado AWG24 con una longitud máxima de 1.2 km para el cable RS-485.

• Se recomienda usar cables RS-485 con una impedancia característica de 120 Ω.

• Conecte resistencias de terminación (120 Ω) en ambos extremos de la conexión en cadena RS-485. Si se conecta en la línea media, el nivel de señal se reducirá y el rendimiento de comunicación se verá afectado. Asegúrese de conectarlas en ambos extremos de la conexión en cadena. Configure el interruptor de la resistencia de terminación de este producto en ON.

Conexión del relé

El producto cuenta con dos tipos de puertos de relé, Alarm y Lock, cada uno de los cuales puede utilizarse para fines específicos.

• Alarm: Puede conectarse a dispositivos que generan sonidos de advertencia o alertas de intrusión, como luces de advertencia, sirenas o zumbadores.

• Lock: Puede conectarse a dispositivos para bloqueo y desbloqueo de puertas, como cerraduras eléctricas de golpe o cerraduras magnéticas.

Precaución

Al utilizar una cerradura magnética, conecte la alimentación de la cerradura directamente.

Cerradura fail safe

Conecte el relé NC como se muestra en la figura siguiente para usar la cerradura Fail Safe. Normalmente circula corriente a través del relé de la cerradura Fail Safe. Cuando se activa el relé y se bloquea el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se abrirá.

Información

Instale un diodo cerca de ambos extremos del cableado de la cerradura de la puerta, como se muestra en la figura, para proteger el relé de la corriente inversa que se produce cuando la cerradura opera. Asegúrese de conectar el cátodo (lado de la franja) a la parte + de la alimentación, prestando atención a la orientación del diodo.

Al utilizar una cerradura magnética, conecte directamente la alimentación de la cerradura a GND y VOUT de los puertos Lock, como se muestra en la figura siguiente.

Precaución

Solo se pueden usar cerraduras magnéticas cuando la alimentación de la cerradura se conecta directamente.

Cerradura fail secure

Conecte el relé NO como se muestra en la figura siguiente para usar la cerradura Fail Secure. Normalmente no circula corriente a través del relé de la cerradura Fail Secure. Cuando el relé active el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se bloqueará.

Información

Instale un diodo cerca de ambos extremos del cableado de la cerradura de la puerta, como se muestra en la figura, para proteger el relé de la corriente inversa que se produce cuando la cerradura opera. Asegúrese de conectar el cátodo (lado de la franja) a la parte + de la alimentación, prestando atención a la orientación del diodo.

Al utilizar una cerradura magnética, conecte directamente la alimentación de la cerradura a GND y VOUT de los puertos Lock, como se muestra en la figura siguiente.

Precaución

Solo se pueden usar cerraduras magnéticas cuando la alimentación de la cerradura se conecta directamente.

Conexión Wiegand

Sensor de puerta y botón de salida

Los puertos SUPERVISED INPUT Nº 0 - Nº 5 se pueden configurar para ser usados para Entrada normal o Entrada Supervisada.

Información

El puerto Alarm de SUPERVISED INPUT puede usarse conectando resistencias de 1 kΩ, 2.2 kΩ, 4.7 kΩ o 10 kΩ. Después de conectar la resistencia adecuada al dispositivo de entrada, configure el mismo valor de resistencia en BioStar X.

AUX IN

Conecta un detector de fallo de energía, sabotaje o incendios al puerto AUX IN.

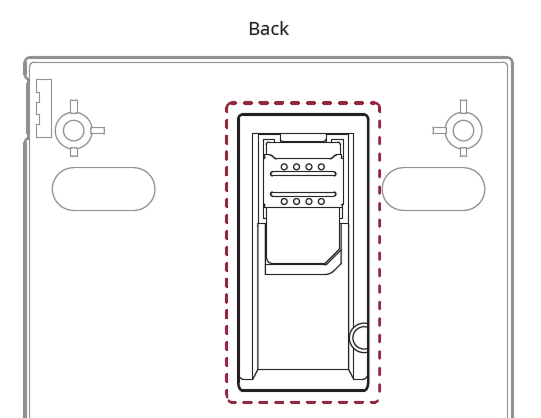

Ranura para tarjeta SAM CS-20P

Use una tarjeta SAM (Secure Access Module).

Información

CS-20P Utilice solo dispositivos esclavos conectados directamente al puerto lector CS-20P cuando se instale una tarjeta SAM.

Restablecimiento de fábrica

Restablece de fábrica el CoreStation en el Corestation Setup Manager.

1. Accede al Corestation Setup Manager y haz clic en CONFIGURE.

2. Haz clic en Factory Default.

Información

• Utilice Factory Default solo cuando el certificado raíz esté almacenado en el dispositivo.

• Accede al Corestation Setup Manager para ver o gestionar la configuración de red de CoreStation y supervisar el estado de los dispositivos esclavos, los puertos de entrada y salida y los puertos Wiegand.

• CoreStation Setup Manager es compatible con la versión de firmware 1.0.0 o posterior.

• Para obtener más información sobre CoreStation Setup Manager, consulta lo siguiente.

• Comprueba la versión más reciente de BioStar X cuando el dispositivo esté conectado a la red y pueda restablecerse.

• Para más información, comuníquese con el Equipo de soporte técnico de Suprema.
