Primeros pasos
Proporciona procedimientos iniciales para empezar con el dispositivo.
Componentes
|
| |
| Guía rápida | ||
| ||
| CoreStation | Guía de software de código abierto | |
|
|
|
| Tornillo de fijación x12 | Separador x6 | Diodo x4 |
- Los componentes pueden variar según el entorno de instalación.
Accesorio
Es posible adquirir este producto con la carcasa (ENCR-10) como accesorio.
El gabinete incluye una placa LED de estado de alimentación, una placa de distribución de energía, una fuente de alimentación y un tamper. Consulte Enclosure Installation para ver cómo instalar el producto en la carcasa.
|
| ENCR-10 |
- El ENCR-10 está diseñado para montarse en la pared. Instálelo a una altura segura y conveniente; no hay restricciones respecto a la altura de instalación.
-
Los componentes del ENCR-10 incluyen tornillos para la fijación de la carcasa, tornillos para la fijación del producto y tornillos para la conexión del dispositivo de alimentación. Utilice cada tornillo correctamente según su propósito.
-
Tornillos de fijación para la carcasa (diámetro: 4 mm, longitud: 25 mm) x4
-
Tornillos de fijación para el dispositivo (diámetro: 3 mm, longitud: 5 mm) x6
-
Tornillos de fijación para el cable de alimentación (diámetro: 3 mm, longitud: 8 mm) x1
-
Nombre y función de cada parte
| No. | Nombre | No. | Nombre |
|---|---|---|---|
| 1 | Conexión HOST RS-485 | 20 | Botón RESET |
| 2 | Interruptor de resistencia de terminación HOST RS-485 | 21 | Conexión AUX IN (0, 1) |
| 3 | Botón INIT | 22 | Conexión de alimentación de CoreStation (DC 12V IN) |
| 4 | Conexión ETHERNET | 23 | Conexión RELAY 3 |
| 5 | Conexión RELAY 1 | 24 | Conexión SUPERVISED INPUT (6:7) o Input (6:7) |
| 6 | Conexión SUPERVISED INPUT (2:3) o Input (2:3) | 25 | Conexión OUTPUT (6:7) |
| 7 | Conexión OUTPUT (2:3) | 26 | Conexión WIEGAND 3 |
| 8 | Conexión WIEGAND 1 | 27 | Salida 12VDC |
| 9 | Salida 12VDC | 28 | Conexión RS-485 3 |
| 10 | Conexión RS-485 1 | 29 | Interruptor de resistencia de terminación RS-485 3 |
| 11 | Interruptor de resistencia terminal RS-485 1 | 30 | Indicador LED de estado de CoreStation |
| 12 | Conexión RELAY 0 | 31 | Conexión RELAY 2 |
| 13 | Conexión SUPERVISED INPUT (0:1) o Input (0:1) | 32 | Conexión SUPERVISED INPUT (4:5) o Input (4:5) |
| 14 | Conexión OUTPUT (0:1) | 33 | Conexión OUTPUT (4:5) |
| 15 | Conexión WIEGAND 0 | 34 | Conexión WIEGAND 2 |
| 16 | Salida 12VDC | 35 | Salida 12VDC |
| 17 | Conexión RS-485 0 | 36 | Conexión RS-485 2 |
| 18 | Interruptor de resistencia terminal RS-485 0 | 37 | Interruptor de resistencia de terminación RS-485 2 |
| 19 | Batería RTC |
-
Presione el botón INIT durante más de 2 segundos, después de inicializar el producto vinculado al dispositivo, para conectarlo a otro dispositivo.
-
Presione el botón RESET para reiniciar el producto.
-
Use la salida de alimentación del producto (12 V, hasta 1.5 A) para alimentar el dispositivo Wiegand al conectarlo al producto. Si conecta tres dispositivos Wiegand que consumen 200 mA, conecte dispositivos que consuman hasta 900 mA a los terminales de salida de alimentación restantes.
-
La batería RTC tiene una capacidad de 226 mAh y la vida útil estimada puede variar según el entorno de instalación y el modo de uso. Al reemplazar la batería RTC, utiliza una CR2032.
Indicador LED de estado de comunicación
| LED | Estado |
|---|---|
| HOST RS-485 TX | Parpadeo naranja: Transmisión de datos RS-485 |
| HOST RS-485 RX | Parpadeo verde: Recepción de datos RS-485 |
| RELAY (0 ~ 3) | Encendido rojo: Operación del relé |
| SUPERVISED INPUT (0 ~ 7) | Al usar entrada - Luz verde: Normalmente cerrado - Apagado: Normalmente abierto |
| Al usar entrada supervisada - Luz verde: Normalmente cerrado (cortocircuito), normalmente abierto, interruptor encendido - Apagado: Interruptor apagado | |
| AUX IN (0, 1) | Luz naranja: Recepción de señal AUX |
Nivel de control de acceso
| Función | Nivel |
|---|---|
| Ataque destructivo | I |
| Seguridad de línea | I |
| Resistencia | IV |
| Energía en reposo | I |
| Dispositivo de bloqueo de un solo punto con cerraduras | I |

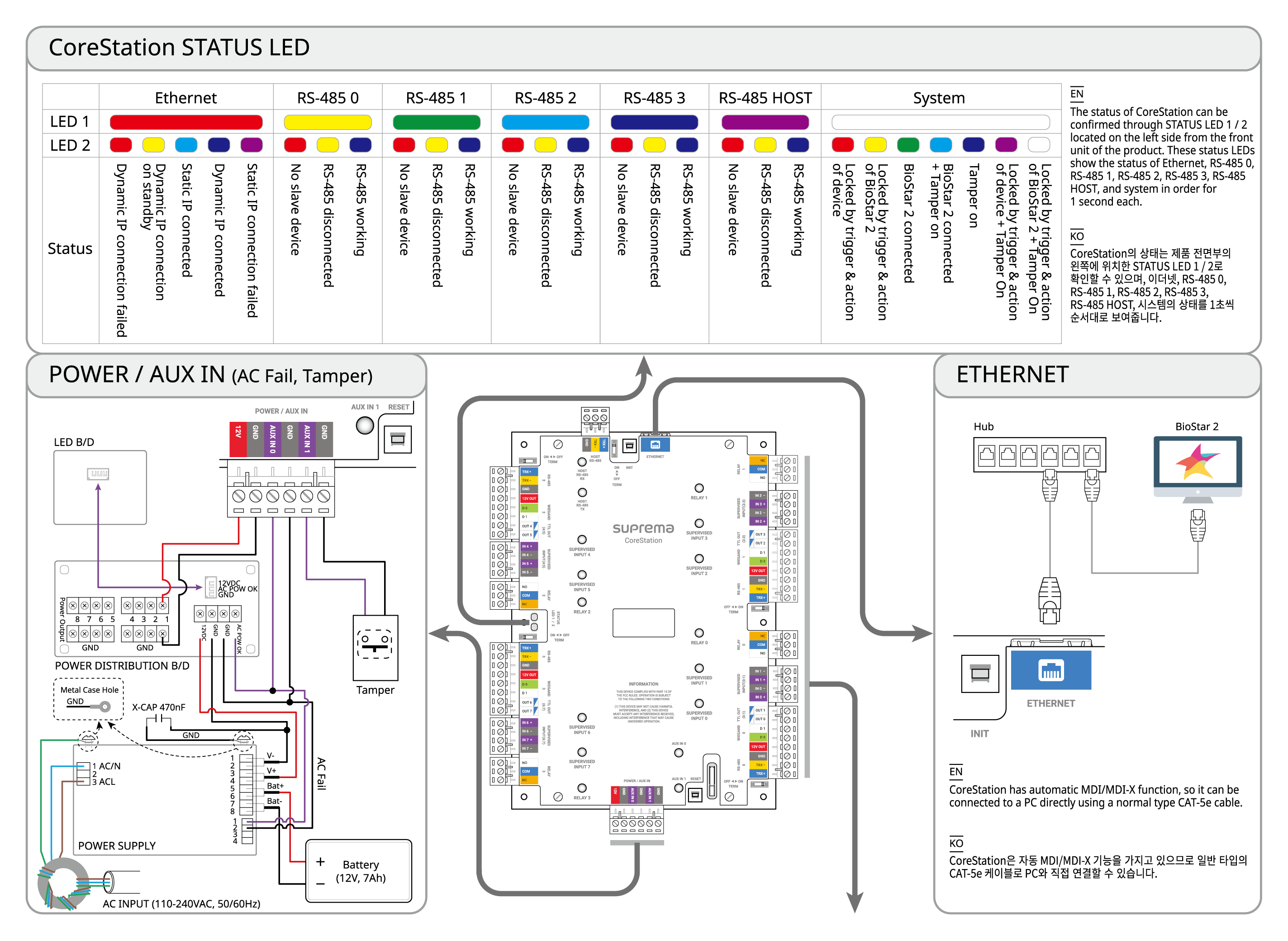

Indicador LED de estado de CoreStation
Verifique el estado del producto con los LED DE ESTADO 1/2 ubicados en el lado izquierdo del frontal; estos muestran secuencialmente el estado de Ethernet, RS-485 0, RS-485 1, RS-485 2, RS-485 3, RS-485 HOST y el sistema en intervalos de un segundo.
| Ítem | LED 1 | LED 2 | Estado |
|---|---|---|---|
| Ethernet | Rojo | Rojo | Conexión de IP dinámica fallida |
| Rojo | Amarillo | Esperando conexión de IP dinámica | |
| Rojo | Celeste | Conexión de IP estática exitosa | |
| Rojo | Azul | Conexión de IP dinámica exitosa | |
| Rojo | Magenta | Conexión de IP estática fallida | |
| Rojo | Desactivado | Error de hardware | |
| RS-485 0 | Amarillo | Rojo | Sin dispositivo esclavo |
| Amarillo | Amarillo | Dispositivo esclavo desconectado | |
| Amarillo | Azul | Dispositivo esclavo normal | |
| Amarillo | Desactivado | Error de hardware | |
| RS-485 1 | Verde | Rojo | Sin dispositivo esclavo |
| Verde | Amarillo | Dispositivo esclavo desconectado | |
| Verde | Azul | Dispositivo esclavo normal | |
| Verde | Desactivado | Error de hardware | |
| RS-485 2 | Celeste | Rojo | Sin dispositivo esclavo |
| Celeste | Amarillo | Dispositivo esclavo desconectado | |
| Celeste | Azul | Dispositivo esclavo normal | |
| Celeste | Desactivado | Error de hardware | |
| RS-485 3 | Azul | Rojo | Sin dispositivo esclavo |
| Azul | Amarillo | Dispositivo esclavo desconectado | |
| Azul | Azul | Dispositivo esclavo normal | |
| Azul | Desactivado | Error de hardware | |
| RS-485 HOST | Magenta | Rojo | Sin dispositivo esclavo |
| Magenta | Amarillo | Dispositivo esclavo desconectado | |
| Magenta | Azul | Dispositivo esclavo normal | |
| Magenta | Desactivado | Error de hardware | |
| Sistema | Blanco | Rojo | Bloqueo del sistema (condiciones y comportamiento operativos del dispositivo) |
| Blanco | Amarillo | Bloqueo del sistema (condiciones y comportamiento operativos de BioStar X) | |
| Blanco | Verde | Conexión exitosa a BioStar X | |
| Blanco | Celeste | Conexión exitosa a BioStar X + Tamper activado | |
| Blanco | Azul | Sabotaje On | |
| Blanco | Magenta | Bloqueo del sistema (condiciones y comportamiento operativos del dispositivo) + Tamper activado | |
| Blanco | Blanco | Bloqueo del sistema (condiciones y comportamiento operativos de BioStar X) + Tamper activado | |
| Magenta | Magenta | Migración de base de datos en curso |

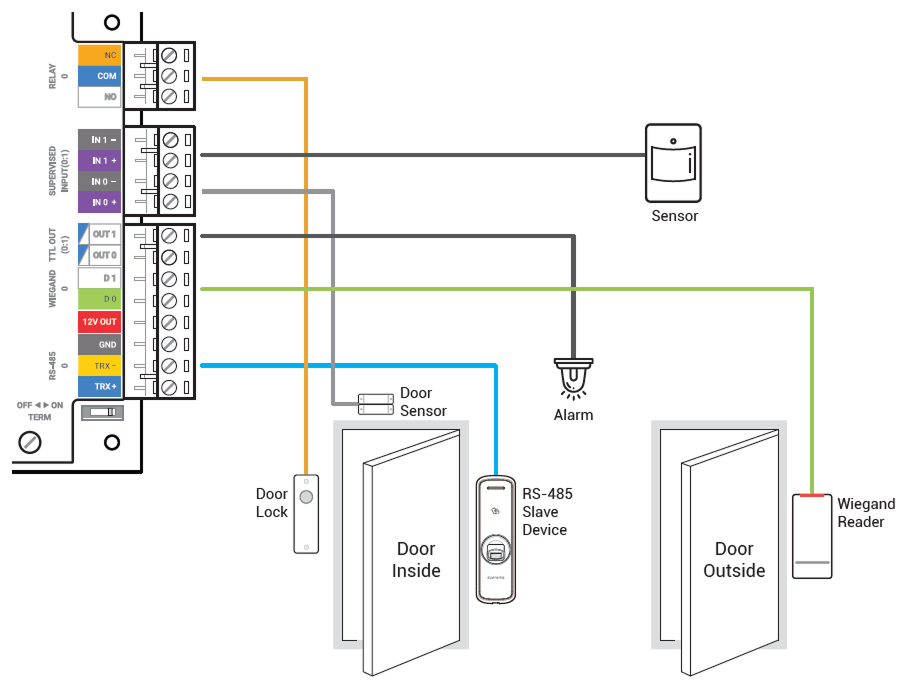

Ejemplo de instalación
Este producto es un sistema de control de acceso centralizado capaz de realizar autenticación biométrica. Diseñado para sistemas de nivel empresarial, el producto puede almacenar información de hasta 500,000 usuarios y realizar 400,000 comparaciones de huellas por segundo.
Integre BioStar X para utilizar el control de acceso y la gestión de asistencia, y disponga de diversas interfaces como RS-485 (OSDP), Wiegand, entrada supervisada y AUX.
Diagrama del sistema
Conecte hasta 64 dispositivos RS-485 y conecte en serie un Módulo de Puerta para admitir hasta 132 dispositivos Wiegand.

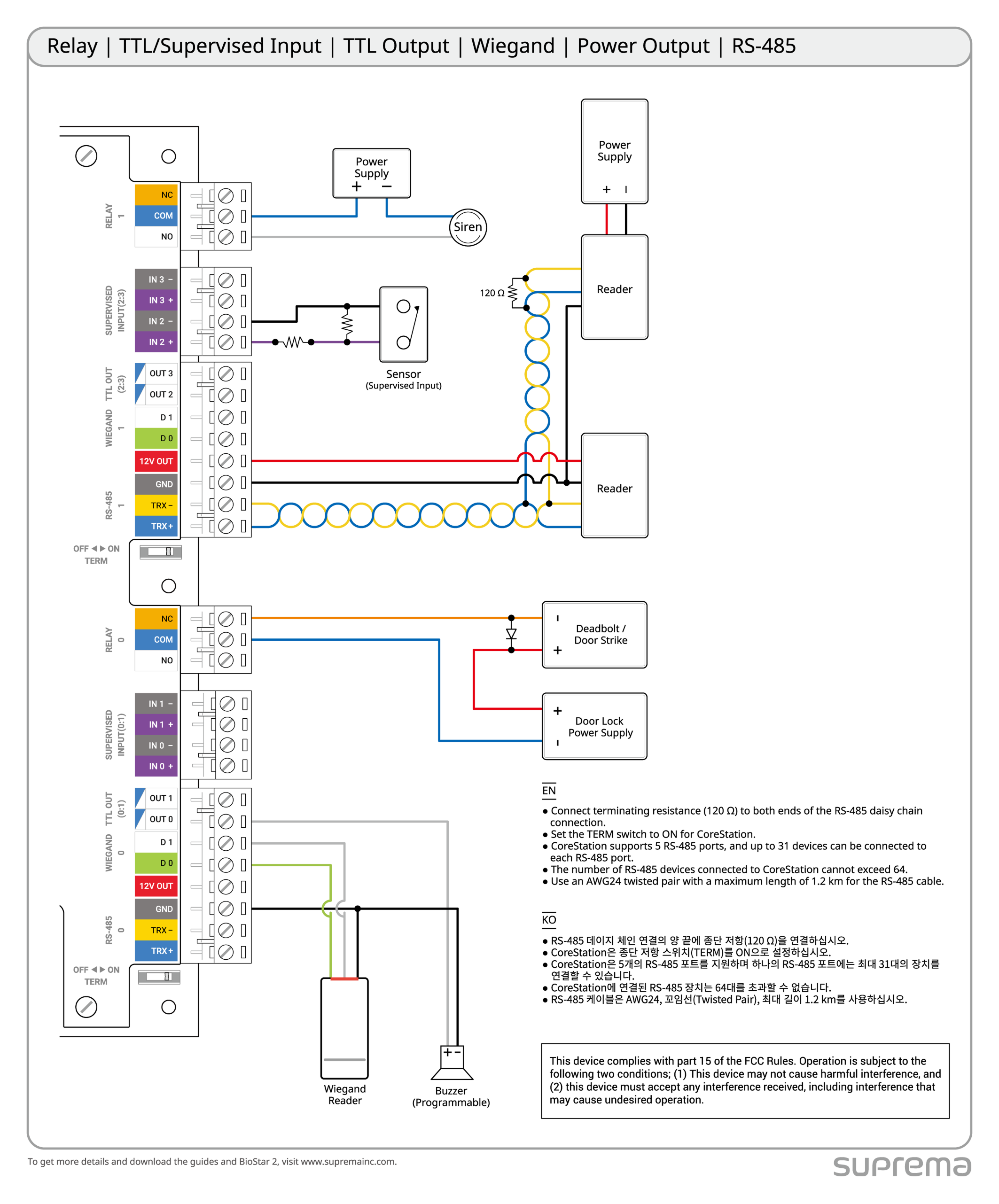

Diagrama general de conexión
Para un uso confiable del producto, se recomienda utilizar una carcasa dedicada. La carcasa incluye una placa de control LED, una placa de control de energía, un dispositivo de alimentación, una batería y un sensor antisabotaje.
No conecte a un tomacorriente controlado por el interruptor A.
