Primeros pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

	Guía rápida
Interfaz de puerta	Guía de software de código abierto
Tornillo de fijación x6	Diodo x4

Información

• Los componentes pueden variar según el entorno de instalación.

Nombre y función de cada parte

No.	Nombre
1	Conexión AUX IN (0:2)
2	Conexión RS-485
3	Interruptor de resistencia terminal RS-485
4	Conexión SUPERVISED INPUT (3:5) o Input (3:5)
5	Conexión RELAY 2 (Alarma)
6	Conexión OUTPUT (3:5)
7	Interruptor de resistencia terminal RS-485 1
8	Conexión WIEGAND 1
9	Conexión RS-485 1
10	Conexión RELAY 3 (Cerradura)
11	Conexión de alimentación para la interfaz de puerta (DC 12V / DC 24V IN)
12	Botón RESET
13	Botón INIT
14	Conexión RELAY 1 (Cerradura)
15	Conexión WIEGAND 0
16	Conexión RS-485 0
17	Interruptor de resistencia terminal RS-485 0
18	Conexión OUTPUT (0:2)
19	Conexión RELAY 0 (Alarma)
20	Conexión SUPERVISED INPUT (0:2) o Input (0:2)

Información

• Presione el botón INIT durante más de 2 segundos, después de inicializar el producto vinculado al dispositivo, para conectarlo a otro dispositivo.

• Presione el botón RESET para reiniciar el producto.

• Use la salida de alimentación del lector del producto (12 Vdc, hasta 0.6 A / 24 Vdc, hasta 0.3 A) como fuente de alimentación del lector al conectar el producto. Conecte dos lectores que consuman 0.3 A usando la salida de 12 Vdc.

LED de estado de la interfaz de puerta

Verifique el estado del producto en STATUS, ubicado en el lado derecho del frontal del dispositivo; muestra en orden cada segundo el estado de Ethernet, RS-485, RS-485 0 y RS-485 1.

Ítem	LED	Estado
RS-485	Parpadeo magenta/azul	Dispositivo maestro normal
	Parpadeo magenta/amarillo	Dispositivo maestro desconectado
RS-485 0	Parpadeo amarillo/azul	Dispositivo esclavo normal
	Parpadeo amarillo/amarillo	Dispositivo esclavo desconectado
	Parpadeo amarillo/rojo	Sin dispositivo esclavo
RS-485 1	Parpadeo verde/azul	Dispositivo esclavo normal
	Parpadeo verde/amarillo	Dispositivo esclavo desconectado
	Parpadeo verde/rojo	Sin dispositivo esclavo
Sistema	Parpadeo blanco/blanco	Bloqueo del sistema (condiciones y comportamiento operativos de BioStar X) + Tamper activado
	Parpadeo blanco/magenta	Bloqueo del sistema (condiciones y comportamiento operativos del dispositivo) + Tamper activado
	Parpadeo blanco/azul	Sabotaje On
	Parpadeo blanco/cian	Conexión exitosa a BioStar X + Tamper activado
	Parpadeo blanco/verde	Conexión exitosa a BioStar X
	Parpadeo blanco/amarillo	Bloqueo del sistema (condiciones y comportamiento operativos de BioStar X)
	Parpadeo blanco/rojo	Bloqueo del sistema (condiciones y comportamiento operativos del dispositivo)

Ejemplo de instalación

Configure fácilmente hasta 2 puertas de acceso como módulo de expansión.

Integre BioStar X para utilizar el control de acceso y la gestión de asistencia, y disponga de diversas interfaces como RS-485 (OSDP), Wiegand, entrada supervisada y AUX.

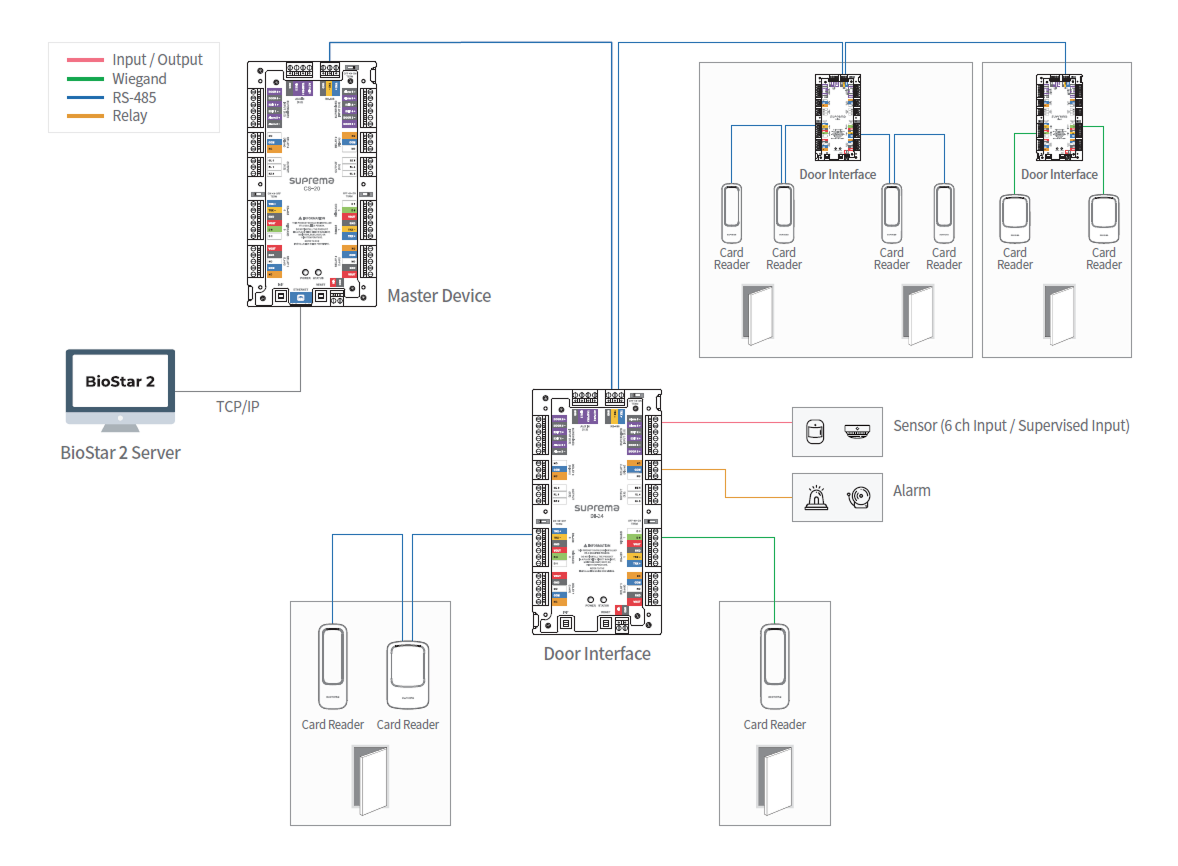

Diagrama del sistema

Este producto admite 3 puertos RS-485 y, al encadenar (daisy chain) varias interfaces de puerta al dispositivo maestro, puede configurar hasta 34 puertas.

Información

• Se pueden conectar hasta 2 dispositivos por puerto para RS-485 0 y RS-485 1.

• Si se conectan más de 3 dispositivos a un solo puerto RS-485, es posible que el dispositivo deseado no aparezca en la lista de conexión al buscar dispositivos esclavos.

• Abra puertas de acceso identificando el código de recinto de la tarjeta mediante el código de recinto para el modo sin conexión cuando conecte la interfaz de puerta como esclava al puerto host del dispositivo maestro, incluso si se pierde la conexión con el maestro para los dispositivos esclavos conectados a la interfaz de puerta.

Diagrama general de conexión
