Instalación
Ofrece los procedimientos completos de instalación y ejemplos de conexión necesarios para el dispositivo.
Fijación del producto

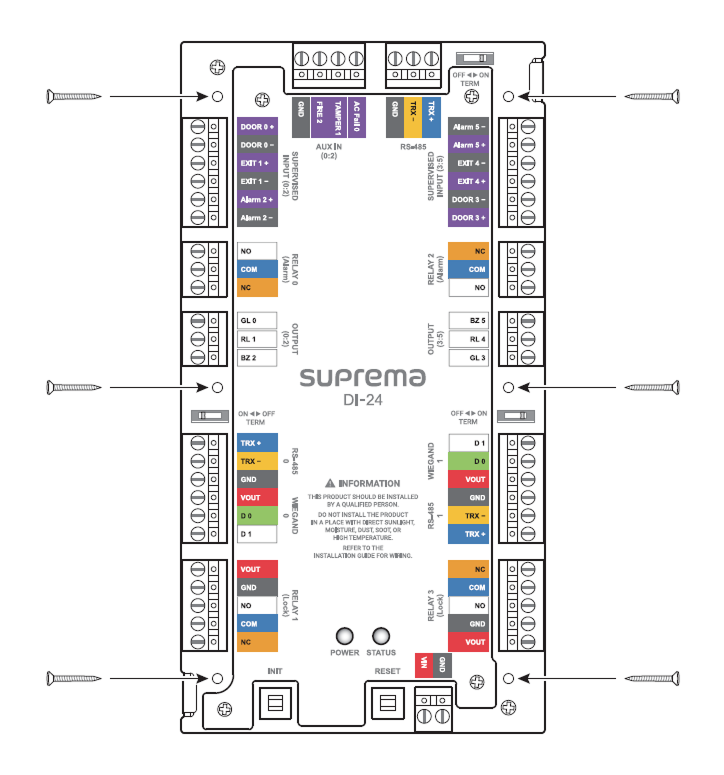

Fije firmemente el producto con un tornillo de fijación en el lugar de montaje.

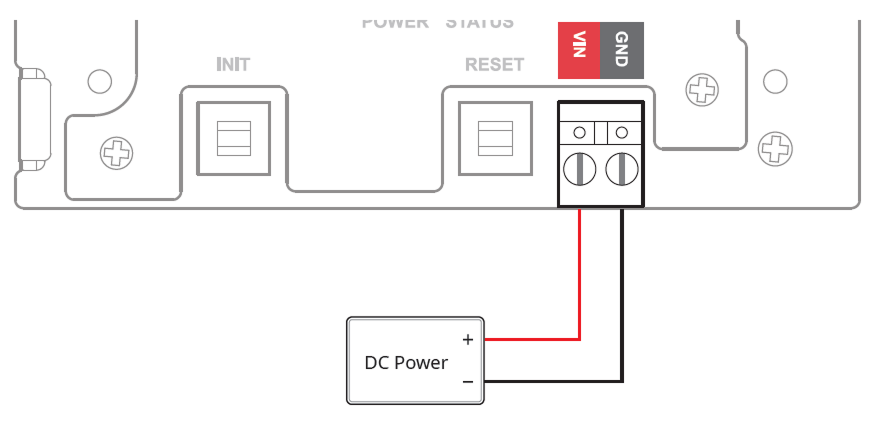

Conexión de la fuente de alimentación
- Asegúrese de usar alimentación independiente para el lector y los productos.
-
Use un adaptador de alimentación aprobado por IEC/EN 62368-1 que admita un consumo de energía mayor que el del producto. Si desea conectar y usar otro dispositivo al adaptador de alimentación, utilice un adaptador con una capacidad de corriente igual o mayor que el consumo total requerido por el terminal y el otro dispositivo.
- Consulte la sección Power en las especificaciones del producto para conocer el consumo máximo de corriente.
- NO extienda la longitud del cable de alimentación al usar el adaptador de alimentación.
Se recomienda conectar y usar una fuente de alimentación ininterrumpida (UPS) para evitar fallas de energía.
Especificaciones de alimentación del lector y la cerradura
| Alimentación | Lector (corriente máxima, número de dispositivos) | Cerradura (corriente máxima, número de dispositivos) |
|---|---|---|
| DC 12V | 600 mA (300 mA × 2) | 1.2 A (600 mA × 2) |
| DC 24V | 300 mA (150 mA × 2) | 600 mA (300 mA × 2) |
Longitud máxima de extensión según especificación de cable
La distancia que se puede conectar puede variar según las especificaciones del cable y el entorno de instalación utilizado para la conexión de alimentación. Si las conexiones de los cables se realizan de forma incorrecta, el dispositivo puede funcionar incorrectamente. Este producto admite fuentes de alimentación de 12 V CC y 24 V CC, por lo que debe verificar la longitud máxima de extensión según la especificación de cada cable y conectar la alimentación correctamente.
| Especificación del cable | DC 12V | DC 24V | ||
|---|---|---|---|---|
| Lector (300 mA) | Cerradura (600 mA) | Lector (150 mA) | Cerradura (300 mA) | |
| 14 AWG | 380 m | 190 m | 1540 m | 770 m |
| 16 AWG | 240 m | 120 m | 960 m | 480 m |
| 18 AWG | 150 m | 75 m | 600 m | 300 m |
Conexión RS-485
Este producto admite 3 puertos RS-485 y, al encadenar (daisy chain) varias interfaces de puerta al dispositivo maestro, puede configurar hasta 34 puertas.
-
El número máximo de dispositivos esclavos que se pueden conectar al puerto RS-485 del producto es 4.
-
Se pueden conectar hasta 2 dispositivos por puerto para RS-485 0 y RS-485 1.
-
Si se conectan más de 3 dispositivos a un solo puerto RS-485, es posible que el dispositivo deseado no aparezca en la lista de conexión al buscar dispositivos esclavos.
-
Utilice cable AWG26 o superior para RS-485 y asegúrese de que todo el cableado cumpla con las normas ANSI/NFPA 70.
-
Utilice un par trenzado AWG24 con una longitud máxima de 1.2 km para el cable RS-485.
-
Se recomienda usar cables RS-485 con una impedancia característica de 120 Ω.
-
Conecte resistencias de terminación (120 Ω) en ambos extremos de la conexión en cadena RS-485. Si se conecta en la línea media, el nivel de señal se reducirá y el rendimiento de comunicación se verá afectado. Asegúrese de conectarlas en ambos extremos de la conexión en cadena. Configure el interruptor de la resistencia de terminación de este producto en ON.
Conexión del relé
El producto cuenta con dos tipos de puertos de relé, Alarm y Lock, cada uno de los cuales puede utilizarse para fines específicos.
-
Alarm: Puede conectarse a dispositivos que generan sonidos de advertencia o alertas de intrusión, como luces de advertencia, sirenas o zumbadores.
-
Lock: Puede conectarse a dispositivos para bloqueo y desbloqueo de puertas, como cerraduras eléctricas de golpe o cerraduras magnéticas.
Al utilizar una cerradura magnética, conecte la alimentación de la cerradura directamente.
Cerradura fail safe

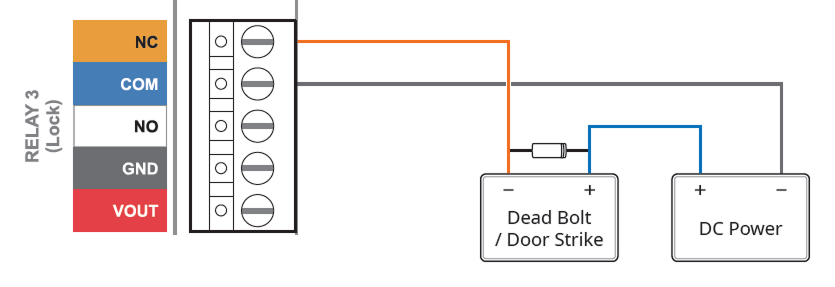

Conecte el relé NC como se muestra en la figura siguiente para usar la cerradura Fail Safe. Normalmente circula corriente a través del relé de la cerradura Fail Safe. Cuando se activa el relé y se bloquea el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se abrirá.
Instale un diodo cerca de ambos extremos del cableado de la cerradura de la puerta, como se muestra en la figura, para proteger el relé de la corriente inversa que se produce cuando la cerradura opera. Asegúrese de conectar el cátodo (lado de la franja) a la parte + de la alimentación, prestando atención a la orientación del diodo.

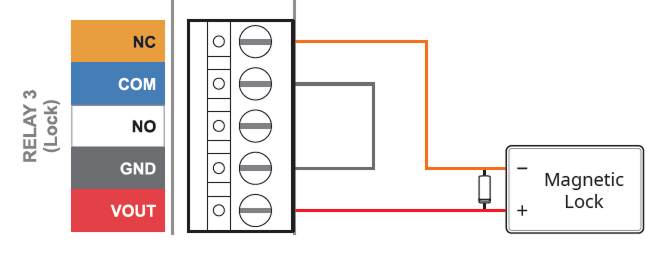

Al utilizar una cerradura magnética, conecte directamente la alimentación de la cerradura a GND y VOUT de los puertos Lock, como se muestra en la figura siguiente.
Solo se pueden usar cerraduras magnéticas cuando la alimentación de la cerradura se conecta directamente.
Cerradura fail secure

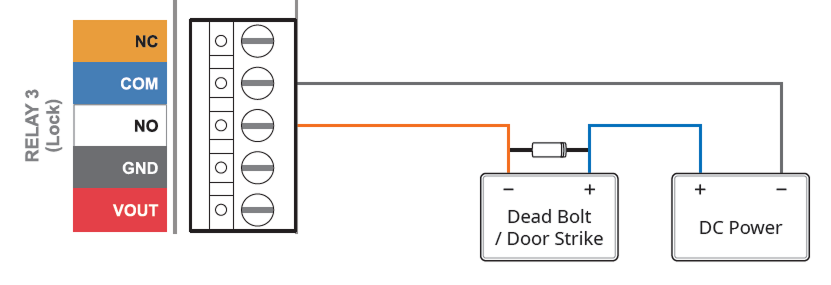

Conecte el relé NO como se muestra en la figura siguiente para usar la cerradura Fail Secure. Normalmente no circula corriente a través del relé de la cerradura Fail Secure. Cuando el relé active el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se bloqueará.
Instale un diodo cerca de ambos extremos del cableado de la cerradura de la puerta, como se muestra en la figura, para proteger el relé de la corriente inversa que se produce cuando la cerradura opera. Asegúrese de conectar el cátodo (lado de la franja) a la parte + de la alimentación, prestando atención a la orientación del diodo.

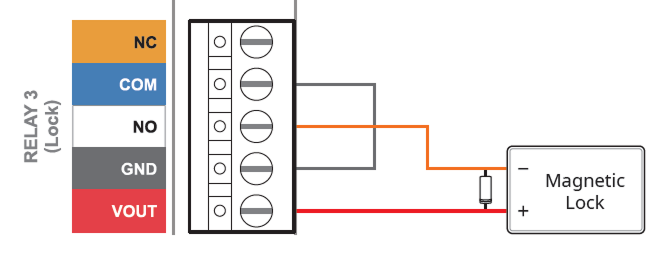

Al utilizar una cerradura magnética, conecte directamente la alimentación de la cerradura a GND y VOUT de los puertos Lock, como se muestra en la figura siguiente.
Solo se pueden usar cerraduras magnéticas cuando la alimentación de la cerradura se conecta directamente.

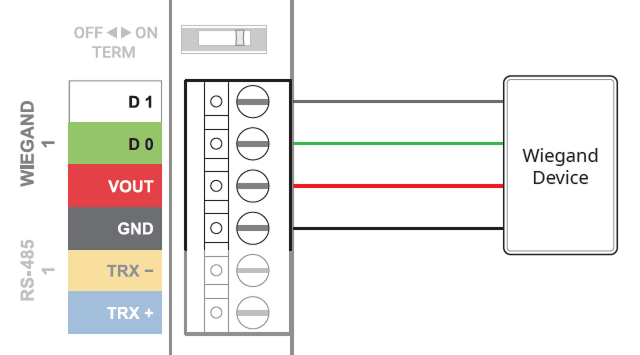

Conexión Wiegand
Sensor de puerta y botón de salida

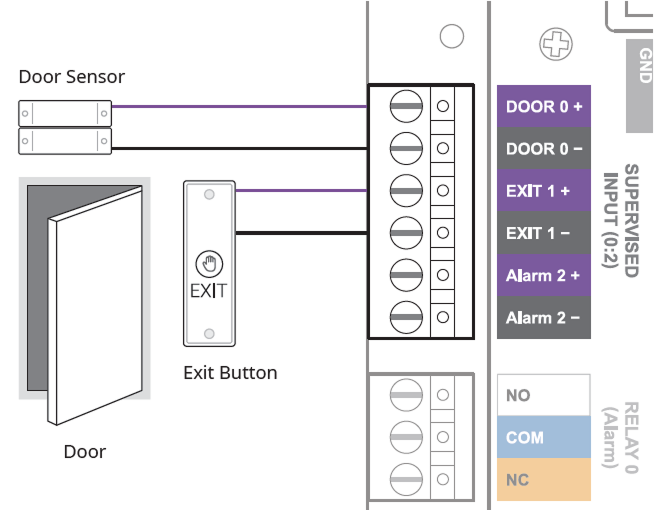

Los puertos SUPERVISED INPUT Nº 0 - Nº 5 se pueden configurar para ser usados para Entrada normal o Entrada Supervisada.
El puerto Alarm de SUPERVISED INPUT puede usarse conectando resistencias de 1 kΩ, 2.2 kΩ, 4.7 kΩ o 10 kΩ. Después de conectar la resistencia adecuada al dispositivo de entrada, configure el mismo valor de resistencia en BioStar X.
AUX IN

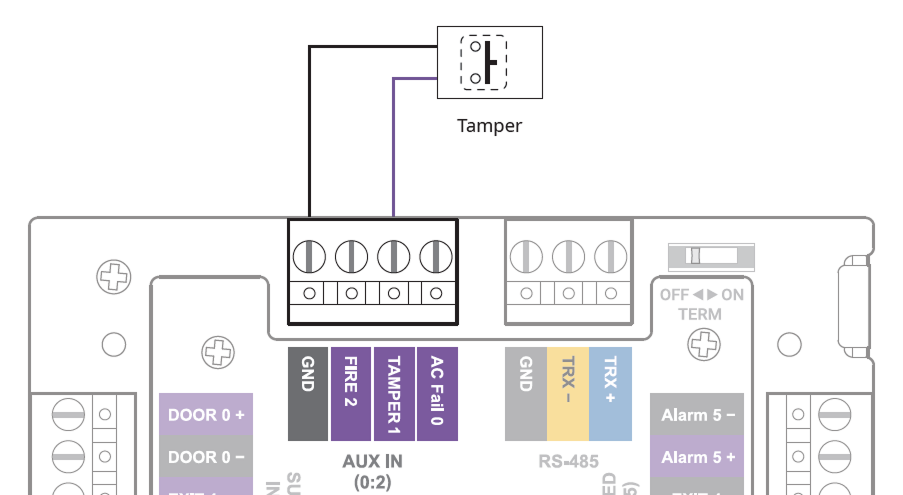

Conecta un detector de fallo de energía, sabotaje o incendios al puerto AUX IN.
