Primeros Pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

	Soporte de pared
Door Module	Resistencia de 120 Ω

Anclajes de PVC x4	Tornillos de fijación x4	Separador x4	Diodo x4

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

Nombre y función de cada parte

Información

• Presione el botón INIT durante más de 2 segundos, después de inicializar el producto vinculado al dispositivo, para conectarlo a otro dispositivo.

• Presione el botón RESET para reiniciar el producto.

• Consulta el estado del LED que aparece a continuación al utilizar Entrada Supervisada.

  • Naranja: cortocircuito

  • Rojo: corto

  • Verde: encendido

  • Apagado: apagado

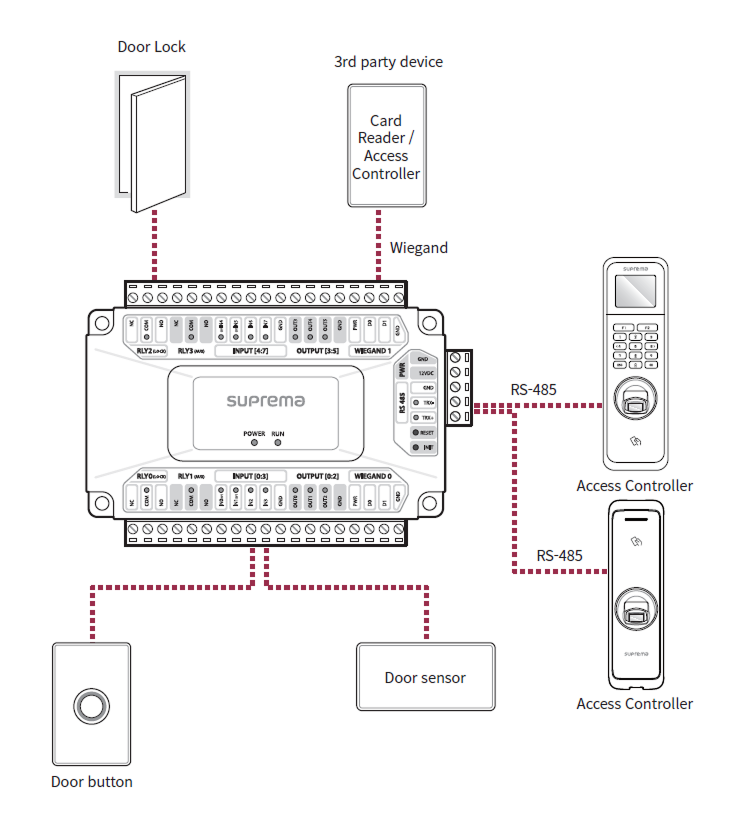

Ejemplo de instalación

Este producto admite varias entradas y salidas, así como conexiones Wiegand, lo que mejora la escalabilidad con dispositivos Suprema y de terceros.

También está disponible la Entrada Supervisada, que puede verificar el estado de cortocircuito, corto, encendido y apagado.
