Instalación

Ofrece los procedimientos completos de instalación y ejemplos de conexión necesarios para el dispositivo.

Utilice el soporte

1. Asegura firmemente el soporte con los tornillos de fijación en el lugar donde se montará el producto.

   Información

   Si instalas el producto en una pared de concreto, perfora un agujero, inserta un anclaje de PVC y sujétalo con un tornillo de fijación.

2. Monta el producto en el soporte fijado.



Utilice el separador

Asegure firmemente el producto utilizando separadores y tornillos de fijación en la posición donde se montará el producto.

Información

Si instalas el producto en una pared de concreto, perfora un agujero, inserta un anclaje de PVC y sujétalo con un tornillo de fijación.

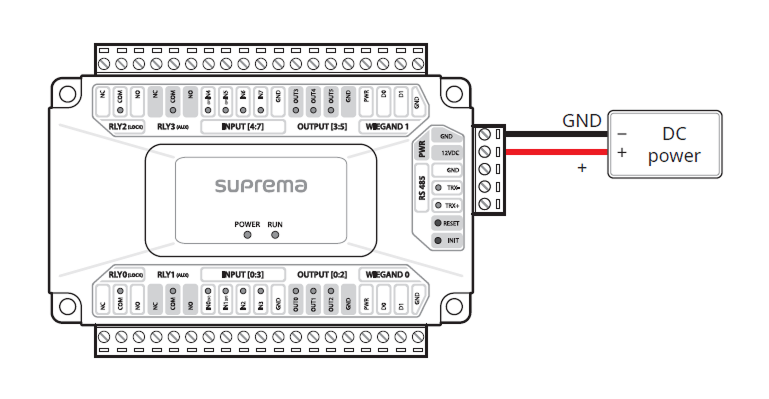

Conexión de la fuente de alimentación

Precaución

• Asegúrese de usar alimentación independiente para el dispositivo de control de acceso y los productos.

• Use un adaptador de alimentación aprobado por IEC/EN 62368-1 que admita un consumo de energía mayor que el del producto. Si desea conectar y usar otro dispositivo al adaptador de alimentación, utilice un adaptador con una capacidad de corriente igual o mayor que el consumo total requerido por el terminal y el otro dispositivo.

  • Consulte la sección Power en las especificaciones del producto para conocer el consumo máximo de corriente.

• Use una fuente de alimentación independiente para Secure I/O 2, la cerradura eléctrica y el producto, respectivamente. Si conecta y usa la misma fuente de alimentación para estos dispositivos, estos pueden funcionar incorrectamente.

• NO extienda la longitud del cable de alimentación al usar el adaptador de alimentación.

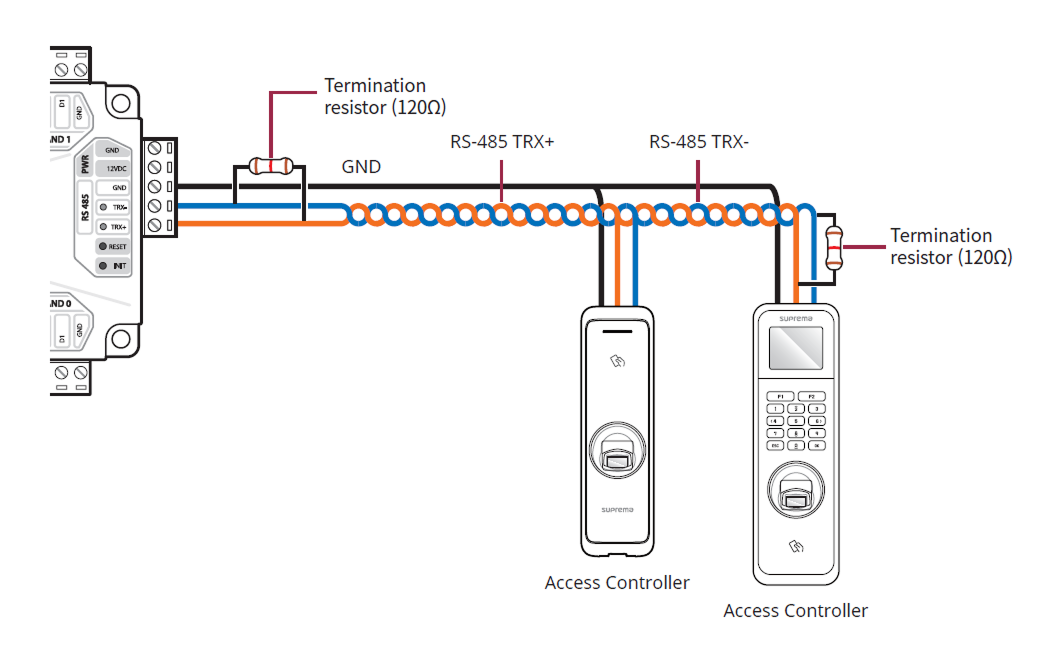

Conexión RS-485

Información

• Utilice un par trenzado AWG24 con una longitud máxima de 1.2 km para el cable RS-485.

• Se recomienda usar cables RS-485 con una impedancia característica de 120 Ω.

• Si se conecta mediante una cadena en serie RS-485, conecte la resistencia de terminación (120 Ω) en ambos extremos de la conexión en cadena. Si se conecta en la línea media, el nivel de señal se reducirá y el rendimiento de comunicación se verá afectado. Asegúrese de conectarlas en ambos extremos de la conexión en cadena.

• Conecte hasta 31 lectores de tarjetas al producto y hasta 7 dispositivos biométricos en combinación con 24 lectores de tarjetas.

• Si se conecta XPass o XPass 2 al dispositivo maestro, solo se puede usar la autenticación con tarjeta.

Conexión del relé

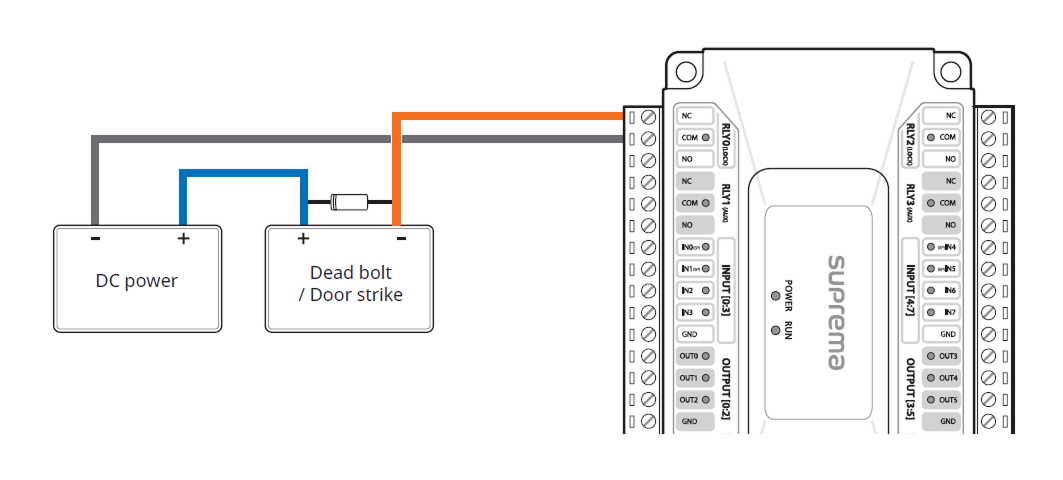

Cerradura fail safe

Conecte el relé NC como se muestra en la figura siguiente para usar la cerradura Fail Safe. Normalmente circula corriente a través del relé de la cerradura Fail Safe. Cuando se activa el relé y se bloquea el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se abrirá.

Información

Conecte un diodo a ambos extremos de la entrada de alimentación, como se muestra en la figura siguiente, al instalar un cerrojo o una cerradura eléctrica de golpe. Asegúrese de conectar el cátodo (lado de la franja) a la parte + de la alimentación, prestando atención a la orientación del diodo.

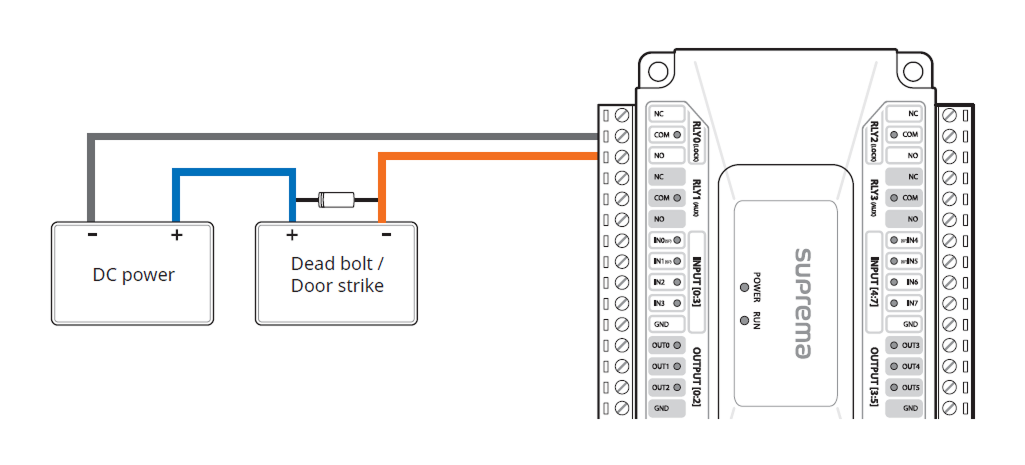

Cerradura fail secure

Conecte el relé NO como se muestra en la figura siguiente para usar la cerradura Fail Secure. Normalmente no circula corriente a través del relé de la cerradura Fail Secure. Cuando el relé active el flujo de corriente, la puerta se abrirá. Si se corta la alimentación del producto debido a un fallo de energía o a un factor externo, la puerta se bloqueará.

Información

Conecte un diodo a ambos extremos de la entrada de alimentación, como se muestra en la figura siguiente, al instalar un cerrojo o una cerradura eléctrica de golpe. Asegúrese de conectar el cátodo (lado de la franja) a la parte + de la alimentación, prestando atención a la orientación del diodo.

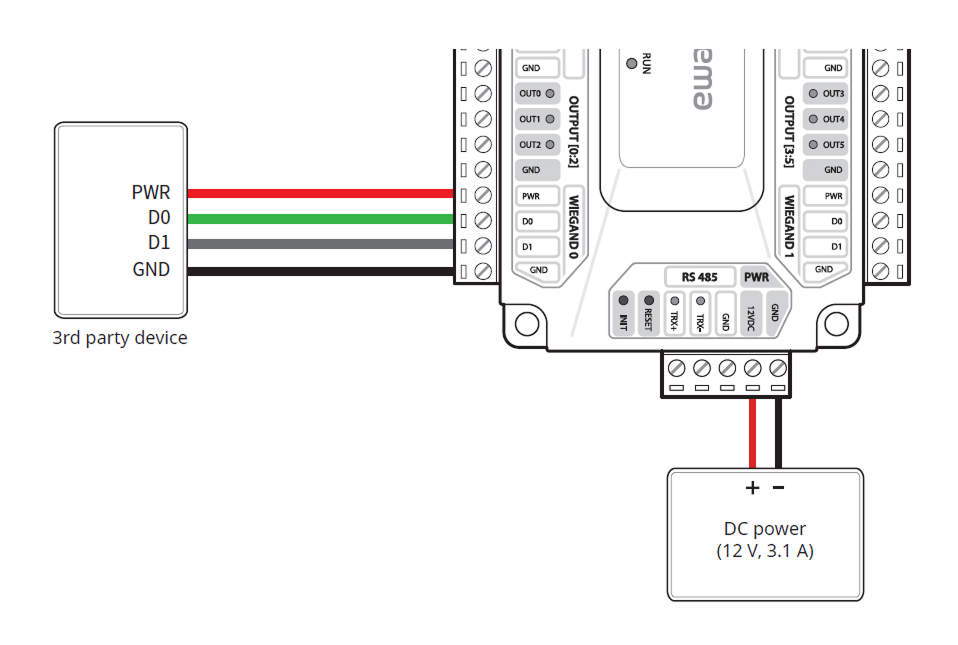

Conexión Wiegand

Conecte el producto a una fuente de alimentación de 12 V y 3.1 A al conectar un dispositivo Wiegand.

Información

Utilice una fuente de alimentación de 12 V y hasta 1.5 A al conectar un dispositivo Wiegand al producto. Al conectar un dispositivo que requiere 1.0 A a WIEGAND 0, solo se pueden usar 500 mA en WIEGAND 1.

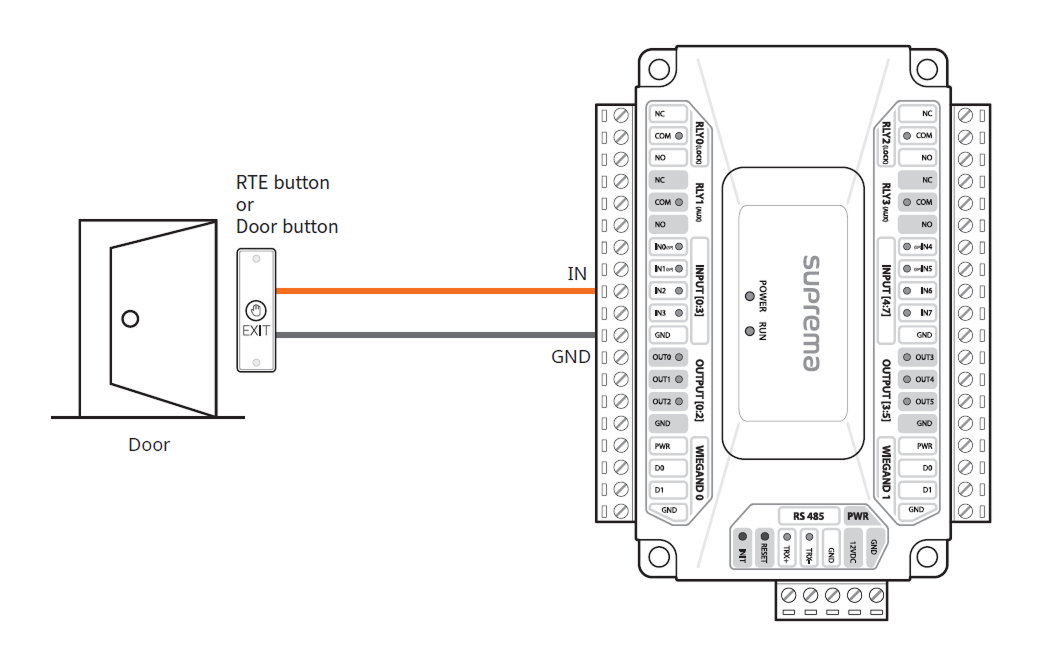

Botón de salida

Los puertos IN0(SP), IN1(SP), IN4(SP) e IN5(SP) admiten la función Supervised Input y operan solo como N/C. Conecte a los puertos IN2, IN3, IN6 e IN7 para evitar usar Supervised Input.

Sensor de puerta

Los puertos IN0(SP), IN1(SP), IN4(SP) e IN5(SP) admiten la función Supervised Input y operan solo como N/C. Conecte a los puertos IN2, IN3, IN6 e IN7 para evitar usar Supervised Input.
