Primeros pasos
Proporciona procedimientos iniciales para empezar con el dispositivo.
Componentes
|
| |
| Bridas para cables x6 | ||
| ||
| Gabinete (ENCR-10) | Cable de tierra | |
|
|
|
| Tornillos de fijación x4 | Anclajes de PVC x4 | Tornillos de fijación para el dispositivo x6 |
|
|
|
| Núcleo de ferrita | Terminal | Tornillos de fijación para el cable de alimentación |
- Los componentes pueden variar según el entorno de instalación.
-
Los componentes del ENCR-10 incluyen tornillos para la fijación de la carcasa, tornillos para la fijación del producto y tornillos para la conexión del dispositivo de alimentación. Utilice cada tornillo correctamente según su propósito.
-
Tornillos de fijación para la carcasa (diámetro: 4 mm, longitud: 25 mm) x4
-
Tornillos de fijación para el dispositivo (diámetro: 3 mm, longitud: 5 mm) x6
-
Tornillos de fijación para el cable de alimentación (diámetro: 3 mm, longitud: 8 mm) x1
-
- La batería de respaldo se vende por separado.
Nombre y función de cada parte

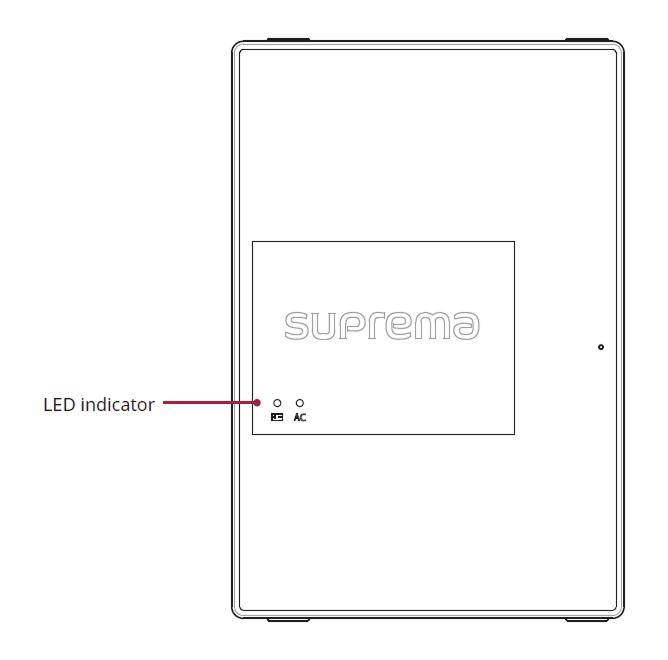

Exterior

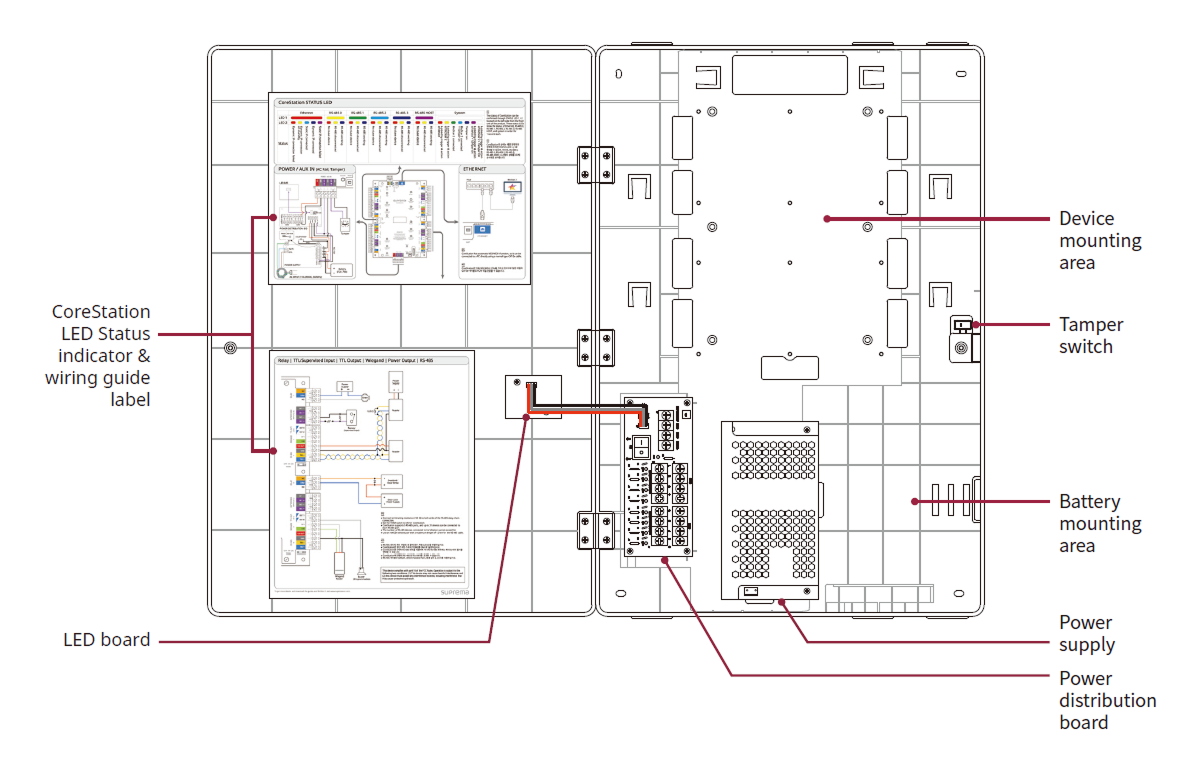

Interior
Las etiquetas del indicador de estado LED y de la guía de cableado están adheridas al gabinete de CoreStation. Para obtener detalles sobre los indicadores de estado LED y el cableado de cada dispositivo, consulte la guía del producto correspondiente.
