Primeros pasos
Proporciona procedimientos iniciales para empezar con el dispositivo.
La conexión del módulo de expansión no es compatible con el firmware estándar, por lo que se requiere un firmware personalizado aparte.
Componentes
|
|
|
| Módulo de expansión | Etiqueta del mapa de pines | Tornillos de fijación x2 |
|
|
| Cable RS-232C | Cable RS-485 |
|
|
| Cable de conexión al puerto de expansión USB (BioStation 3) | Cable de conexión al puerto de expansión USB (BioStation 2a) |
- Los componentes pueden variar según el entorno de instalación.

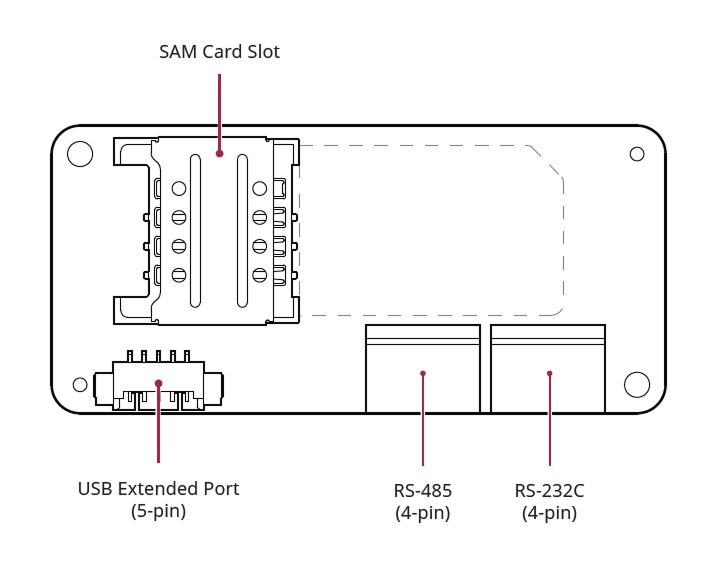

Nombre y función de cada parte
-
Ranura para tarjeta SAM: Use tarjetas SAM (Módulo de Acceso Seguro).
-
Puerto de expansión USB (5 pines): conecta el dispositivo al módulo de expansión.
-
RS-485 (4 pines): Conecta el cable RS-485.
-
RS-232C (4 pines): conecta el cable RS-232C.
Cables y conectores
RS-232C
| Pin | Nombre | Color |
|---|---|---|
| 1 | 232 TX | Azul |
| 2 | 232 RX | Amarillo |
| 3 | 232 GND | Negro |
| 4 | SH GND | Gris |
RS-485
| Pin | Nombre | Color |
|---|---|---|
| 1 | 485 TRXP | Azul |
| 2 | 485 TRXN | Amarillo |
| 3 | 485 GND | Negro |
| 4 | SH GND | Gris |
Cable de conexión al puerto de expansión USB
| Pin | Nombre | Color |
|---|---|---|
| 1 | MAIN VBUS | Rojo |
| 2 | MAIN DM | Blanco |
| 3 | MAIN DP | Verde |
| 4 | NC | * |
| 5 | MAIN GND | Negro |

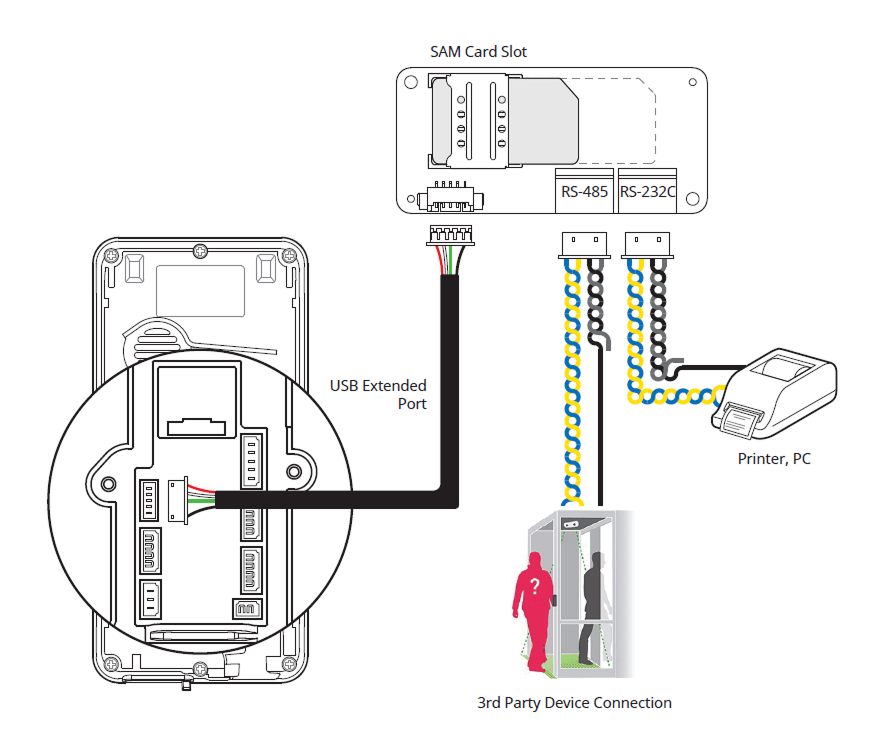

Ejemplo de instalación
La conexión del módulo de expansión no es compatible con el firmware estándar, por lo que se requiere un firmware personalizado aparte.
Al montar el módulo de expansión en el Suprema se permite usar puertos RS-485 y RS-232C adicionales, así como tarjetas SAM.
Los dispositivos Suprema que pueden admitir el módulo de expansión son los siguientes.
