Primeros Pasos
Proporciona procedimientos iniciales para empezar con el dispositivo.
Precaución
La conexión del módulo de expansión no es compatible con el firmware estándar, por lo que se requiere un firmware personalizado aparte.
Componentes
|
|
|
| Módulo de expansión | Etiqueta del mapa de pines | Tornillos de fijación x2 |
|
|
| Cable RS-232C | Cable RS-485 |
|
|
| Cable de conexión al puerto de expansión USB (BioStation 2a) | Cable de conexión al puerto de expansión USB (BioStation 3) |
Información
- Los componentes pueden variar según el entorno de instalación.
- Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

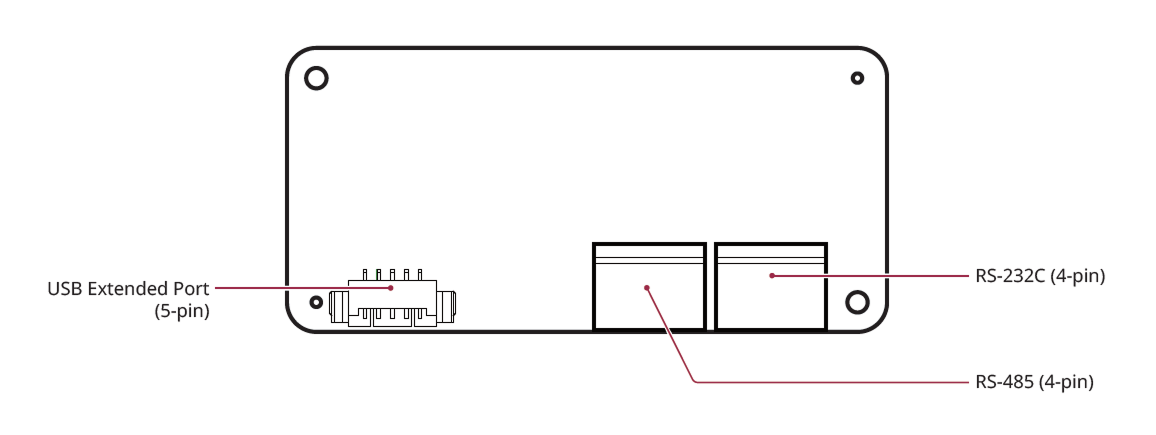

Nombre y función de cada parte
-
Puerto de expansión USB (5 pines): conecta el dispositivo al módulo de expansión.
-
RS-485 (4 pines): Conecta el cable RS-485.
-
RS-232C (4 pines): conecta el cable RS-232C.
Cables y conectores
RS-232C
| Pin | Nombre | Color |
|---|---|---|
| 1 | 232 TX | Azul |
| 2 | 232 RX | Amarillo |
| 3 | 232 GND | Negro |
| 4 | SH GND | Gris |
RS-485
| Pin | Nombre | Color |
|---|---|---|
| 1 | 485 TRXP | Azul |
| 2 | 485 TRXN | Amarillo |
| 3 | 485 GND | Negro |
| 4 | SH GND | Gris |
Cable de conexión al puerto de expansión USB
| Pin | Nombre | Color |
|---|---|---|
| 1 | MAIN VBUS | Rojo |
| 2 | MAIN DM | Blanco |
| 3 | MAIN DP | Verde |
| 4 | NC | - |
| 5 | MAIN GND | Negro |

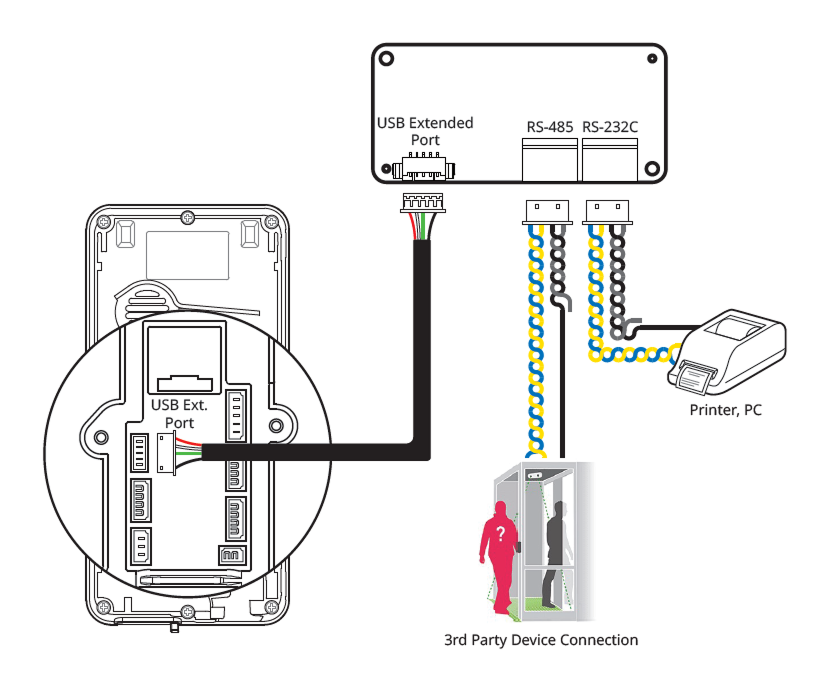

Ejemplo de instalación
Precaución
La conexión del módulo de expansión no es compatible con el firmware estándar, por lo que se requiere un firmware personalizado aparte.
Equipa el dispositivo Suprema con un módulo de expansión para utilizar adicionalmente los puertos RS-485 y RS-232C.
Los dispositivos Suprema que pueden admitir el módulo de expansión son los siguientes.
