Primeros pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

FaceStation 2	Soporte de pared	Plantilla de perforación

Cables de conexión	Diodo	Resistencia de 120 Ω	Tornillo de fijación del soporte (en forma de estrella)
Anclajes de PVC x4	Tornillos de fijación x4	Guía rápida	Guía de software de código abierto

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

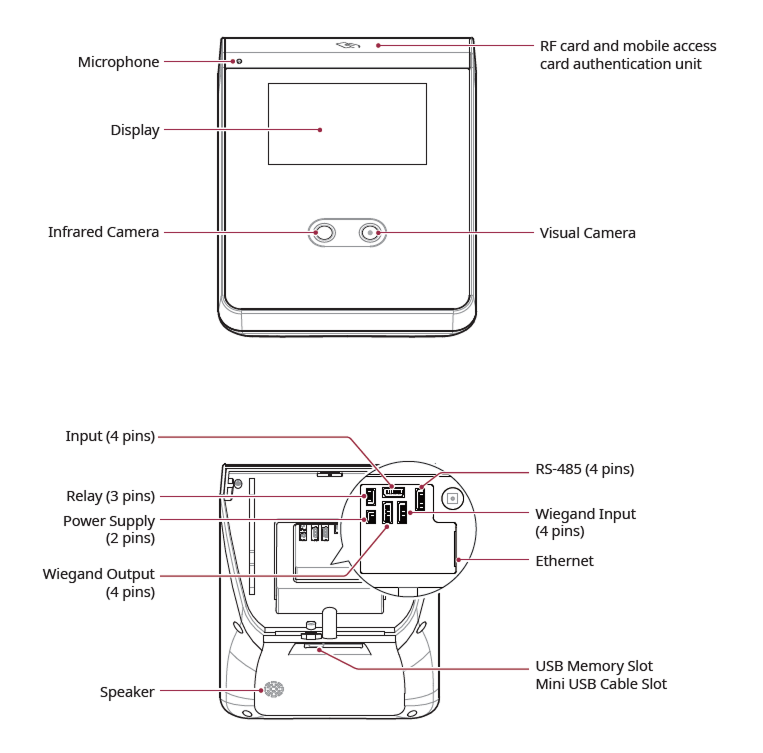

Nombre y función de cada parte

• Micrófono: Transmite la voz del usuario cuando el interfono está conectado.

  • Cubrir u obstruir el micrófono puede interferir con la transmisión de la voz.

• Pantalla: Proporciona una interfaz de usuario para la operación.

• Cámara infrarroja: Captura la imagen facial infrarroja.

• Cámara visual: Captura una imagen facial real.

• Unidad de autenticación de tarjeta RF y tarjeta de acceso móvil: parte para escanear una tarjeta RFID o una tarjeta de acceso móvil para la entrada.

• Altavoz: Emite sonido.

• Ranura para memoria USB: Conecta la memoria USB.

  • La cámara térmica Suprema (TCM10-FS2) no se puede usar simultáneamente con la memoria USB.

• Ranura para cable mini USB: Compatibilidad disponible próximamente.

• Entrada (4 pines): Conecta el cable de entrada.

• RS-485 (4 pines): Conecta el cable RS-485.

• Relé (3 pines): Conecta el cable del relé.

• Alimentación (2 pines): Conecta el cable de alimentación.

• Ethernet: Conecta el cable Ethernet.

• Entrada Wiegand (4 pines): Conecta el cable de entrada Wiegand.

• Salida Wiegand (4 pines): Conecta el cable de salida Wiegand.

Cables y conectores

Alimentación

Pin	Nombre	Color
1	PWR +VDC	Rojo (franja blanca)
2	PWR GND	Negro (franja blanca)

Relé

Pin	Nombre	Color
1	RLY NO	Blanco
2	RLY COM	Azul
3	RLY NC	Naranja

RS-485

Pin	Nombre	Color
1	485 TRXP	Azul
2	485 TRXN	Amarillo
3	485 GND	Negro
4	SH GND	Gris

Entrada

Pin	Nombre	Color
1	INPUT0	Rojo
2	INPUT1	Amarillo
3	INPUT GND	Negro
4	SH GND	Gris

Entrada y salida Wiegand

Pin	Nombre	Color
1	WG D0	Verde
2	WG D1	Blanco
3	WG GND	Negro
4	SH GND	Gris

Método correcto de enrolamiento y autenticación facial

Precauciones para enrolar rostros

• Mantén una distancia de 40 a 80 cm entre el dispositivo y tu rostro al enrolar un rostro.

• No cambies tu expresión facial.

• No uses mascarillas, sombreros ni parches para los ojos.

• No enroles un rostro con mascarilla. Podría aumentar la tasa de aceptación errónea (FAR) si se enrolan rostros con y sin mascarilla.

• No inclines la cabeza hacia arriba ni hacia abajo.

• No uses maquillaje pesado.

• No cierres los ojos.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla.

• Permanece quieto y enrola tu rostro mirando fijamente la pantalla.

• Asegúrate de que no aparezcan dos rostros en la pantalla. Enrola a una persona a la vez.

• Si no sigues las instrucciones en pantalla, el enrolamiento facial podría tardar más o fallar.

Precauciones para autenticar un rostro

• Asegúrese de que el rostro aparezca en el centro de la pantalla del dispositivo. Cuando se muestre la guía, siga las instrucciones en pantalla para autenticar el rostro.

• Si parte del rostro está cubierta con un sombrero, mascarilla, parche ocular o gafas de sol, la autenticación puede fallar. No cubra el rostro; permita que el dispositivo reconozca tanto las cejas como el rostro.

• Autentique a una distancia de 40~80 cm del dispositivo.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla. La autenticación puede fallar si los hombros no están a la misma altura. Permanezca quieto y luego autentique el rostro.
