Primeros pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

FaceStation F2 (FSF2-ODB)	Soporte de pared (FSF2-ODB)	Plantilla de perforación (FSF2-ODB)
FaceStation F2 (FSF2-DB, FSF2-AB)	Soporte de pared (FSF2-DB, FSF2-AB)	Plantilla de perforación (FSF2-DB, FSF2-AB)
Cubierta de cable	Diodo	Resistencia de 120 Ω
Anclaje de PVC x6	Tornillo de fijación x6	Tornillo de fijación del soporte (en forma de estrella)
Cables de conexión	Guía rápida	Guía de software de código abierto

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

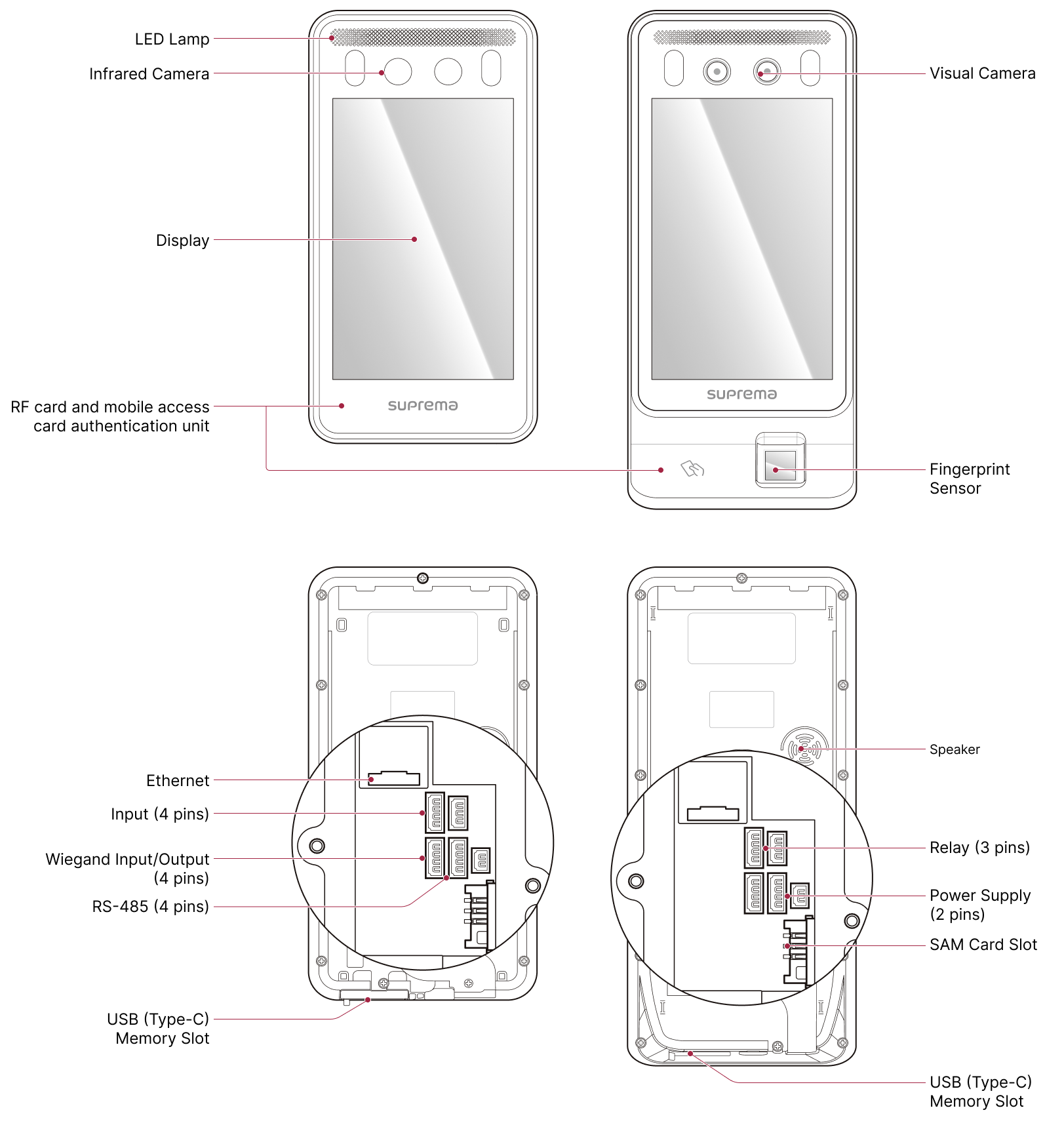

Nombre y función de cada parte

• Lámpara LED: La lámpara LED se enciende cuando detecta a un usuario en la oscuridad.

• Cámara infrarroja: Captura la imagen facial infrarroja.

• Cámara visual: Captura una imagen facial real.

• Pantalla: Proporciona una interfaz de usuario para la operación.

• Unidad de autenticación de tarjeta RF y tarjeta de acceso móvil: parte para escanear una tarjeta RFID o una tarjeta de acceso móvil para la entrada.

• Unidad de reconocimiento de huellas: FSF2-ODB La parte que reconoce la huella para el acceso.

• Ethernet: Conecta el cable Ethernet.

• Entrada (4 pines): Conecta el cable de entrada.

• Entrada/salida Wiegand (4 pines): Conecta el cable Wiegand de entrada/salida.

• RS-485 (4 pines): Conecta el cable RS-485.

• Altavoz: Emite sonido.

• Relé (3 pines): Conecta el cable del relé.

• Alimentación (2 pines): Conecta el cable de alimentación.

• Ranura para tarjeta SAM: Se puede usar una tarjeta SAM.

• Ranura para memoria USB (tipo C): Conecta la memoria USB.

Cables y conectores

Alimentación

Pin	Nombre	Color
1	PWR +VDC	Rojo (franja blanca)
2	PWR GND	Negro (franja blanca)

Relé

Pin	Nombre	Color
1	RLY NO	Blanco
2	RLY COM	Azul
3	RLY NC	Naranja

RS-485

Pin	Nombre	Color
1	485 TRXP	Azul
2	485 TRXN	Amarillo
3	485 GND	Negro
4	SH GND	Gris

Entrada

Pin	Nombre	Color
1	INPUT0	Rojo
2	INPUT1	Amarillo
3	INPUT GND	Negro
4	SH GND	Gris

Entrada y salida Wiegand

Pin	Nombre	Color
1	WG D0	Verde
2	WG D1	Blanco
3	WG GND	Negro
4	SH GND	Gris

Método correcto de enrolamiento y autenticación facial

Precauciones para enrolar rostros

• Mantén una distancia de 60 a 100 cm entre el dispositivo y tu rostro al enrolar tu rostro.

• No cambies tu expresión facial.

• No uses mascarillas, sombreros ni parches para los ojos.

• No enroles un rostro con mascarilla. Podría aumentar la tasa de aceptación errónea (FAR) si se enrolan rostros con y sin mascarilla.

• No inclines la cabeza hacia arriba ni hacia abajo.

• No uses maquillaje pesado.

• No cierres los ojos.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla.

• Permanece quieto y enrola tu rostro mirando fijamente la pantalla.

• Asegúrate de que no aparezcan dos rostros en la pantalla. Enrola a una persona a la vez.

• Si no sigues las instrucciones en pantalla, el enrolamiento facial podría tardar más o fallar.

Precauciones para autenticar un rostro

• Asegúrese de que el rostro aparezca en el centro de la pantalla del dispositivo. Cuando se muestre la guía, siga las instrucciones en pantalla para autenticar el rostro.

• Si parte del rostro está cubierta con un sombrero, mascarilla, parche ocular o gafas de sol, la autenticación puede fallar. No cubra el rostro; permita que el dispositivo reconozca tanto las cejas como el rostro.

• Autentique a una distancia de 90~100 cm del dispositivo.

• Asegúrate de que ambos hombros aparezcan correctamente en la pantalla. La autenticación puede fallar si los hombros no están a la misma altura. Permanezca quieto y luego autentique el rostro.

Método correcto de ingreso de huellas dactilares FSF2-ODB

Registre la huella correctamente para mejorar la tasa de autenticación de huellas dactilares. Este producto puede autenticar huellas dactilares incluso si cambian el ángulo y la posición de ingreso de la huella. Registre la huella teniendo en cuenta los siguientes aspectos para mejorar la tasa de autenticación.

Selección de dedo para el ingreso de huella dactilar

• Para el caso de que la huella de un dedo específico no pueda utilizarse, por ejemplo, si el usuario sostiene una carga con una mano o se lesiona un dedo, se pueden registrar hasta 10 huellas dactilares por usuario.

• Si la huella de un usuario no se reconoce correctamente, registre el mismo dedo dos veces para mejorar la tasa de autenticación.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Use el dedo índice o medio al escanear la huella. La tasa de autenticación puede reducirse si es difícil colocar otro dedo con precisión en el centro del sensor de huellas.

Método de registro de huellas dactilares

1. Cuando la pantalla muestre "Ingrese su huella", coloque el dedo que desea registrar en la unidad de reconocimiento de huellas y presiónelo suavemente para que la huella se autentique correctamente.

2. Cuando aparezca la pantalla de reingreso tras el beep, vuelva a escanear la huella del dedo registrado. (escanee dos veces la huella del dedo que va a registrar)

Precauciones para el registro de huellas dactilares

Cuando se reconoce una huella, se compara con la huella registrada inicialmente; por lo tanto, el registro inicial es el más importante. Tenga en cuenta los siguientes aspectos al registrar la huella.

• Coloque el dedo lo suficientemente profundo para que haga contacto completo con el sensor.

• Coloque el centro de la huella en el centro del sensor.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Escanee la huella correctamente sin moverla, según las instrucciones de la pantalla.

• Si mantiene el dedo en posición vertical de modo que se reduzca el área de contacto con el sensor o cambia el ángulo del dedo, es posible que la autenticación de la huella no se realice.

Si la autenticación de huellas no funciona correctamente

Este producto puede autenticar huellas dactilares sin importar los cambios estacionales o el estado de los dedos. Sin embargo, la tasa de autenticación puede variar según el entorno externo o el método de ingreso de la huella. Si la autenticación de huellas no se realiza sin problemas, adopte las siguientes medidas.

• Si el dedo está mojado o sudoroso, séquelo y luego escanee la huella.

• Si el dedo está demasiado seco, sople sobre la yema y luego escanee la huella.

• Si el dedo tiene un corte, registre la huella de otro dedo.

• Dado que la huella registrada inicialmente a menudo no se ingresa correctamente, vuelva a registrarla según las precauciones para el registro de huellas dactilares.
