Primeros pasos
Proporciona procedimientos iniciales para empezar con el dispositivo.
Componentes
|
|
| Módulo de entrada | Plantilla de perforación |
|
|
|
|
|
| Tornillo de fijación x12 | Separador x6 | Diodo x2 | Guía rápida | Guía de software de código abierto |
- Los componentes pueden variar según el entorno de instalación.
Accesorio
Es posible adquirir este producto con la carcasa (ENCR-10) como accesorio y se pueden instalar dos productos en una sola carcasa.
El gabinete incluye una placa LED de estado de alimentación, una placa de distribución de energía, una fuente de alimentación y un tamper. Consulte Enclosure Installation para ver cómo instalar el producto en la carcasa.
|
| ENCR-10 |
- El ENCR-10 está diseñado para montarse en la pared. Instálelo a una altura segura y conveniente; no hay restricciones respecto a la altura de instalación.
-
Los componentes del ENCR-10 incluyen tornillos para la fijación de la carcasa, tornillos para la fijación del producto y tornillos para la conexión del dispositivo de alimentación. Utilice cada tornillo correctamente según su propósito.
-
Tornillos de fijación para la carcasa (diámetro: 4 mm, longitud: 25 mm) x4
-
Tornillos de fijación para el dispositivo (diámetro: 3 mm, longitud: 5 mm) x6
-
Tornillos de fijación para el cable de alimentación (diámetro: 3 mm, longitud: 8 mm) x1
-
Nombre y función de cada parte
| No. | Nombre |
|---|---|
| 1 | Botón RESET |
| 2 | Botón INIT |
| 3 | Conexión de SUPERVISED INPUT (9:11) |
| 4 | Conexión de SUPERVISED INPUT (6:8) |
| 5 | Conexión RELAY 1 |
| 6 | Conexión de TAMPER o AUX IN (0:1) |
| 7 | Interruptor de resistencia terminal RS-485 |
| 8 | Conexión RS-485 |
| 9 | Conexión de POWER (DC 12 o 24 V) |
| 10 | Conexión RELAY 0 |
| 11 | Conexión de SUPERVISED INPUT (3:5) |
| 12 | Conexión de SUPERVISED INPUT (0:2) |
-
Presione el botón INIT durante más de 2 segundos, después de inicializar el producto vinculado al dispositivo, para conectarlo a otro dispositivo.
-
Presione el botón RESET para reiniciar el producto.
Indicador de estado LED
Compruebe el estado de funcionamiento del producto mediante el color del indicador de estado LED.
| Ítem | LED | Estado |
|---|---|---|
| ALIMENTACIÓN | Rojo encendido | Encendido |
| ESTADO | Verde encendido | Estado conectado mediante sesión segura |
| Azul encendido | No conectado al dispositivo maestro | |
| Rosa encendido | En proceso de actualización de firmware | |
| Amarillo encendido | Error de comunicación debido a clave diferente o pérdida de paquetes en OSDP que afecta RS-485 | |
| Celeste encendido | Estado conectado sin sesión segura | |
| Verde parpadeando | Estado final de espera de entrada durante la inicialización de la configuración | |
| Verde encendido | Inicialización de la configuración completada | |
| SUPERVISED INPUT (0~11) | Rojo encendido | Estado de recepción de la señal de entrada |
| RELAY (0, 1) | Rojo encendido | Operación del relé |
| RS-485 TX | Naranja parpadeando | En proceso de transmisión de datos RS-485 |
| RS-485 RX | Verde parpadeando | En proceso de recepción de datos RS-485 |
| AUX IN (0, 1) | Naranja encendido | En proceso de recepción de señal AUX |
| TAMPER | Naranja encendido | Acción de tamper |

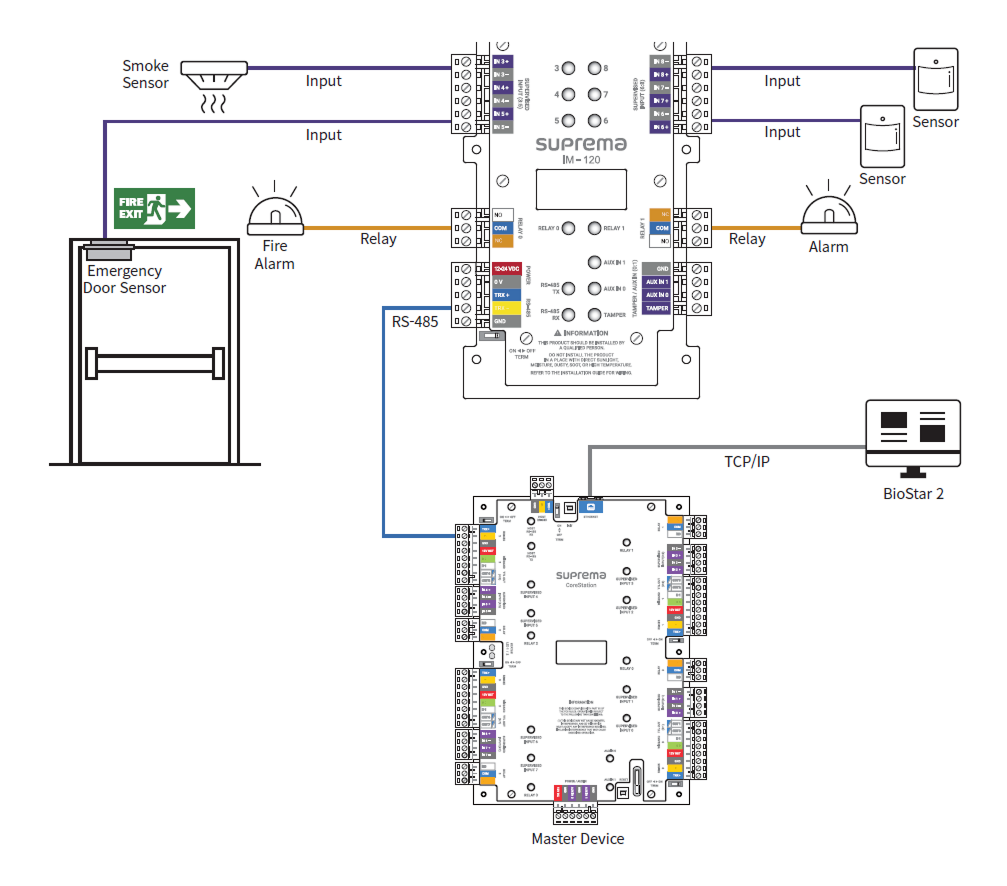

Ejemplo de instalación
Este producto admite acciones de relé inmediatas para las entradas detectadas en tiempo real junto con BioStar X, y también puede ejecutar acciones de relé o registrar datos para las entradas detectadas cuando está desconectado del dispositivo maestro.
Admite 1 canal RS-485 para la red con el dispositivo maestro, 12 canales de Supervised Input para detectar cortocircuitos y estados de encendido y apagado, un relé de 2 canales, una entrada AUX de 2 canales y una entrada de tamper de 1 canal.
