Primeros Pasos
Proporciona procedimientos iniciales para empezar con el dispositivo.
Componentes
|
|
| Módulo de salida | Plantilla de perforación |
|
|
|
| Tornillo de fijación x12 | Separador x6 | Diodo x12 |
- Los componentes pueden variar según el entorno de instalación.
- Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.
Accesorio
El gabinete incluye una placa LED de estado de alimentación, una placa de distribución de energía, una fuente de alimentación y un tamper. Consulte Enclosure Installation para ver cómo instalar el producto en la carcasa.
|
| ENCR-10 |
- El ENCR-10 está diseñado para montarse en la pared. Instálelo a una altura segura y conveniente; no hay restricciones respecto a la altura de instalación.
-
Los componentes del ENCR-10 incluyen tornillos para la fijación de la carcasa, tornillos para la fijación del producto y tornillos para la conexión del dispositivo de alimentación. Utilice cada tornillo correctamente según su propósito.
-
Tornillos de fijación para la carcasa (diámetro: 4 mm, longitud: 25 mm) x4
-
Tornillos de fijación para el dispositivo (diámetro: 3 mm, longitud: 5 mm) x6
-
Tornillos de fijación para el cable de alimentación (diámetro: 3 mm, longitud: 8 mm) x1
-
Nombre y función de cada parte
-
Presione el botón INIT durante más de 2 segundos, después de inicializar el producto vinculado al dispositivo, para conectarlo a otro dispositivo.
-
Presione el botón RESET para reiniciar el producto.
Indicador de estado LED
Compruebe el estado de funcionamiento del producto mediante el color del indicador de estado LED.
| Ítem | LED | Estado |
|---|---|---|
| ALIMENTACIÓN | Rojo encendido | Encendido |
| ESTADO | Verde encendido | Estado conectado mediante sesión segura |
| Azul encendido | No conectado al dispositivo maestro | |
| Rosa encendido | En proceso de actualización de firmware | |
| Amarillo encendido | Error de comunicación debido a clave diferente o pérdida de paquetes en OSDP que afecta RS-485 | |
| Celeste encendido | Estado conectado sin sesión segura | |
| RELÉ (0~11) | Rojo encendido | Operación del relé |
| RS-485 TX | Naranja parpadeando | En proceso de transmisión de datos RS-485 |
| RS-485 RX | Verde parpadeando | En proceso de recepción de datos RS-485 |
| AUX IN (0, 1) | Naranja encendido | En proceso de recepción de señal AUX |

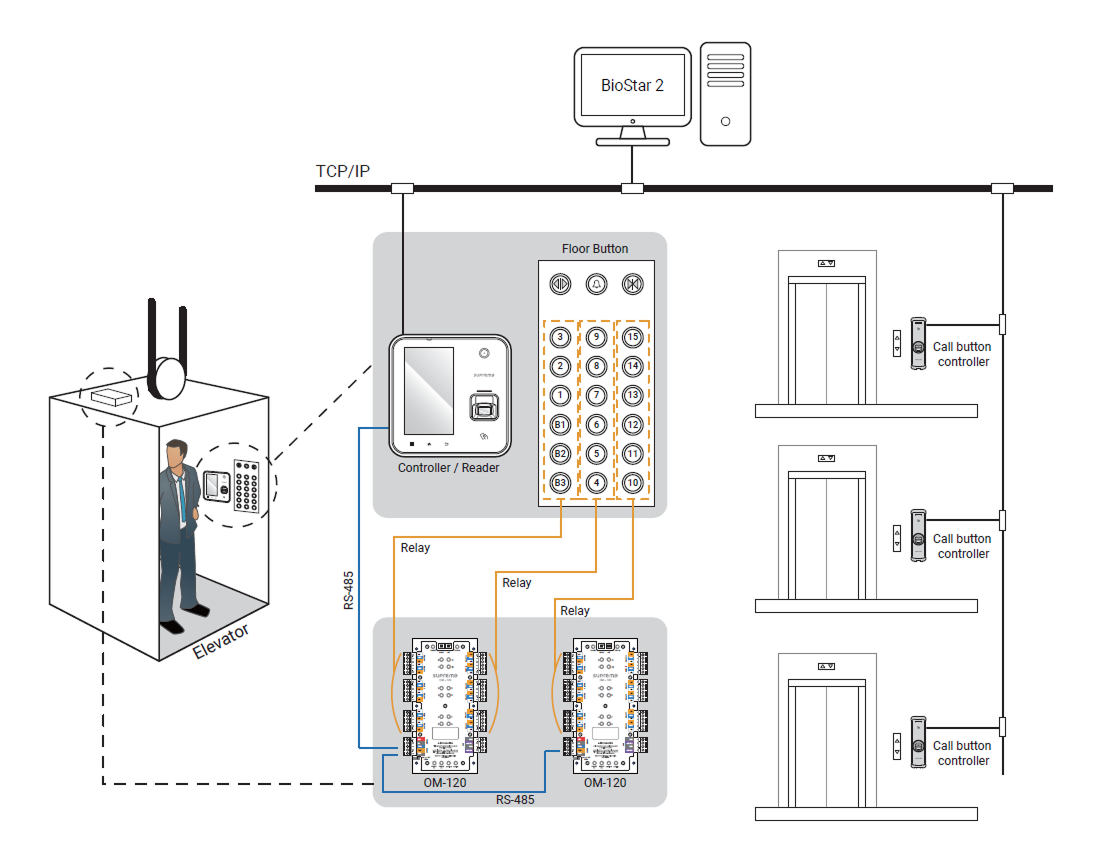

Ejemplo de instalación
Este producto es un módulo de extensión que controla el acceso a los pisos del edificio. Al conectarse a los dispositivos Suprema y a BioStar X, un módulo puede controlar 12 pisos.
Cuando se conecta en cadena RS-485, se pueden controlar hasta 192 pisos por ascensor.
