Instalación
Ofrece los procedimientos completos de instalación y ejemplos de conexión necesarios para el dispositivo.
Fijación del producto
-
Asegura el espaciador con tornillos de fijación en el lugar donde se instalará el producto.
-
Aprieta el producto sobre el espaciador asegurado utilizando tornillos de fijación.

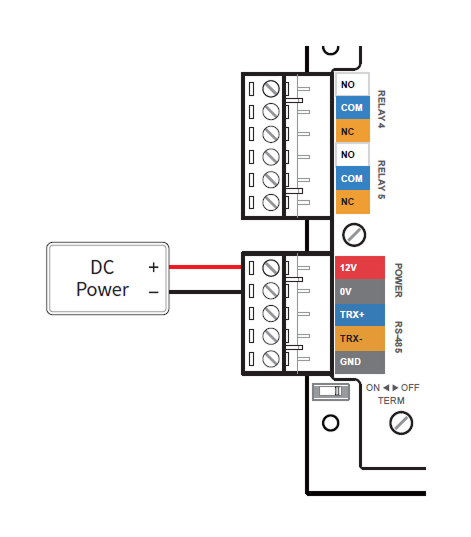

Conexión de la fuente de alimentación
- Asegúrese de usar alimentación independiente para el dispositivo de control de acceso y los productos.
-
Use un adaptador de alimentación aprobado por IEC/EN 62368-1 que admita un consumo de energía mayor que el del producto. Si desea conectar y usar otro dispositivo al adaptador de alimentación, utilice un adaptador con una capacidad de corriente igual o mayor que el consumo total requerido por el terminal y el otro dispositivo.
- Consulte la sección Power en las especificaciones del producto para conocer el consumo máximo de corriente.
- NO extienda la longitud del cable de alimentación al usar el adaptador de alimentación.
Se recomienda conectar y usar una fuente de alimentación ininterrumpida (UPS) para evitar fallas de energía.

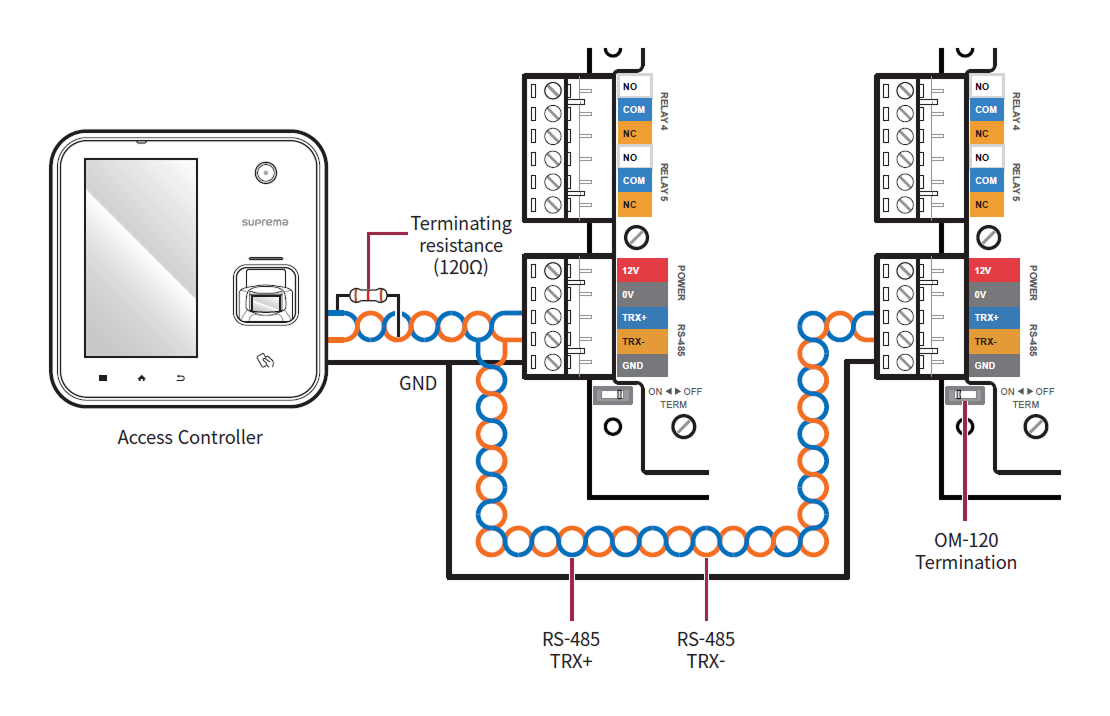

Conexión RS-485
-
Utilice un par trenzado AWG24 con una longitud máxima de 1.2 km para el cable RS-485.
-
Se recomienda usar cables RS-485 con una impedancia característica de 120 Ω.
-
Conecte resistencias de terminación (120 Ω) en ambos extremos de la conexión en cadena RS-485. Si se conecta en la línea media, el nivel de señal se reducirá y el rendimiento de comunicación se verá afectado. Asegúrese de conectarlas en ambos extremos de la conexión en cadena. Configure el interruptor de la resistencia de terminación de este producto en ON.
-
Este producto puede conectar hasta 31 dispositivos a un único dispositivo maestro.

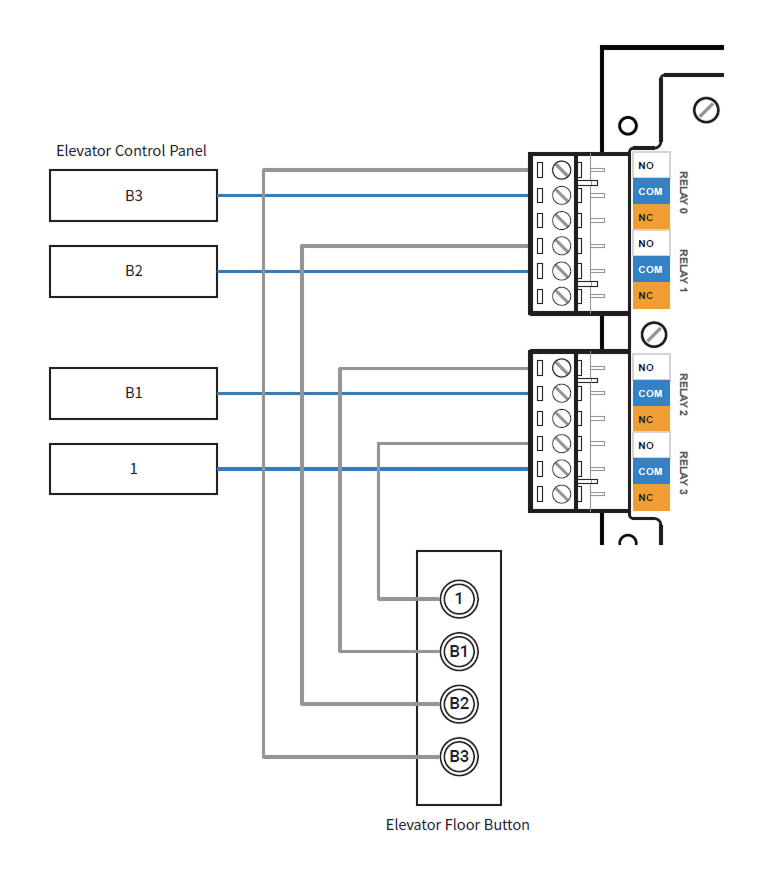

Conexión del relé
-
El método para conectar el relé puede variar según el tipo de ascensor. Para más detalles, comuníquese con la empresa constructora del ascensor.
-
Cada salida de relé debe conectarse correctamente al panel de control y a los botones de piso.

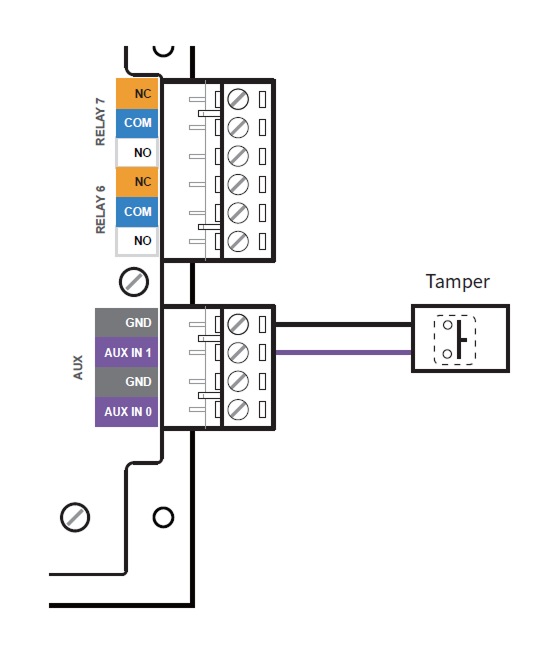

AUX IN
Conecta la salida de contacto (salida de contacto seco) de otro dispositivo o el tamper al puerto AUX.
Instalación del gabinete
Para protección física y eléctrica, el producto puede instalarse dentro del gabinete (ENCR-10). El gabinete incluye una placa LED de estado de alimentación, una placa de distribución de energía, una fuente de alimentación y un tamper. El gabinete se vende por separado.
Fijación de la batería de respaldo
Inserte la correa de Velcro de la batería en la carcasa y sujete la batería.
Utiliza una batería de respaldo con especificaciones de 12 VCC y 7 Ah o superiores. Este producto se probó con el modelo "ES7-12" de "ROCKET", y se recomienda utilizar productos equivalentes al "ES7-12".
-
La batería de respaldo se vende por separado.
-
Asegúrese de revisar el tamaño y la forma de los terminales de la batería de respaldo. Si el tamaño de la batería de respaldo supera las especificaciones recomendadas, puede que no quepa en la carcasa o que esta no cierre después de la instalación. Además, si la forma y el tamaño de los terminales son diferentes, no podrá conectar la batería con el cable proporcionado.
Fijación del producto
-
Verifique la ubicación para montar el producto en el gabinete. Instale 2 productos en un gabinete.
-
Coloque el producto en el gabinete según la ubicación de montaje y fíjelo con tornillos.
- El ENCR-10 está diseñado para montarse en la pared. Instálelo a una altura segura y conveniente; no hay restricciones respecto a la altura de instalación.
-
Los componentes del ENCR-10 incluyen tornillos para la fijación de la carcasa, tornillos para la fijación del producto y tornillos para la conexión del dispositivo de alimentación. Utilice cada tornillo correctamente según su propósito.
-
Tornillos de fijación para la carcasa (diámetro: 4 mm, longitud: 25 mm) x4
-
Tornillos de fijación para el dispositivo (diámetro: 3 mm, longitud: 5 mm) x6
-
Tornillos de fijación para el cable de alimentación (diámetro: 3 mm, longitud: 8 mm) x1
-
Conexión de alimentación y entrada AUX
Para evitar interrupciones de energía, conecte una fuente de alimentación ininterrumpida (UPS); las salidas de contacto de detectores de cortes de energía u otros dispositivos pueden conectarse al terminal AUX IN.
-
Asegúrese de usar alimentación independiente para el dispositivo de control de acceso y los productos.
-
Use un adaptador de alimentación aprobado por IEC/EN 62368-1 que admita un consumo de energía mayor que el del producto. Si desea conectar y usar otro dispositivo al adaptador de alimentación, utilice un adaptador con una capacidad de corriente igual o mayor que el consumo total requerido por el terminal y el otro dispositivo.
- Consulta la sección alimentación de las especificaciones del producto para conocer las especificaciones de consumo máximo de corriente.
-
NO extienda la longitud del cable de alimentación al usar el adaptador de alimentación.
-
Utiliza una batería de respaldo con especificaciones de 12 VCC y 7 Ah o superiores. Este producto se probó con el modelo "ES7-12" de "ROCKET", y se recomienda utilizar productos equivalentes al "ES7-12".
Conexión antimanipulación
Si el gabinete se abre debido a factores externos, puede activar una alarma o generar un registro de evento.
Para obtener información más detallada sobre la instalación del producto, comunícate con el equipo de soporte técnico de Suprema (CS@suprema.co.kr).
