Primeros Pasos
Visión general de los componentes de la cámara ViOnyx, con el nombre y la función de cada uno.
Componentes
|
|
|
|

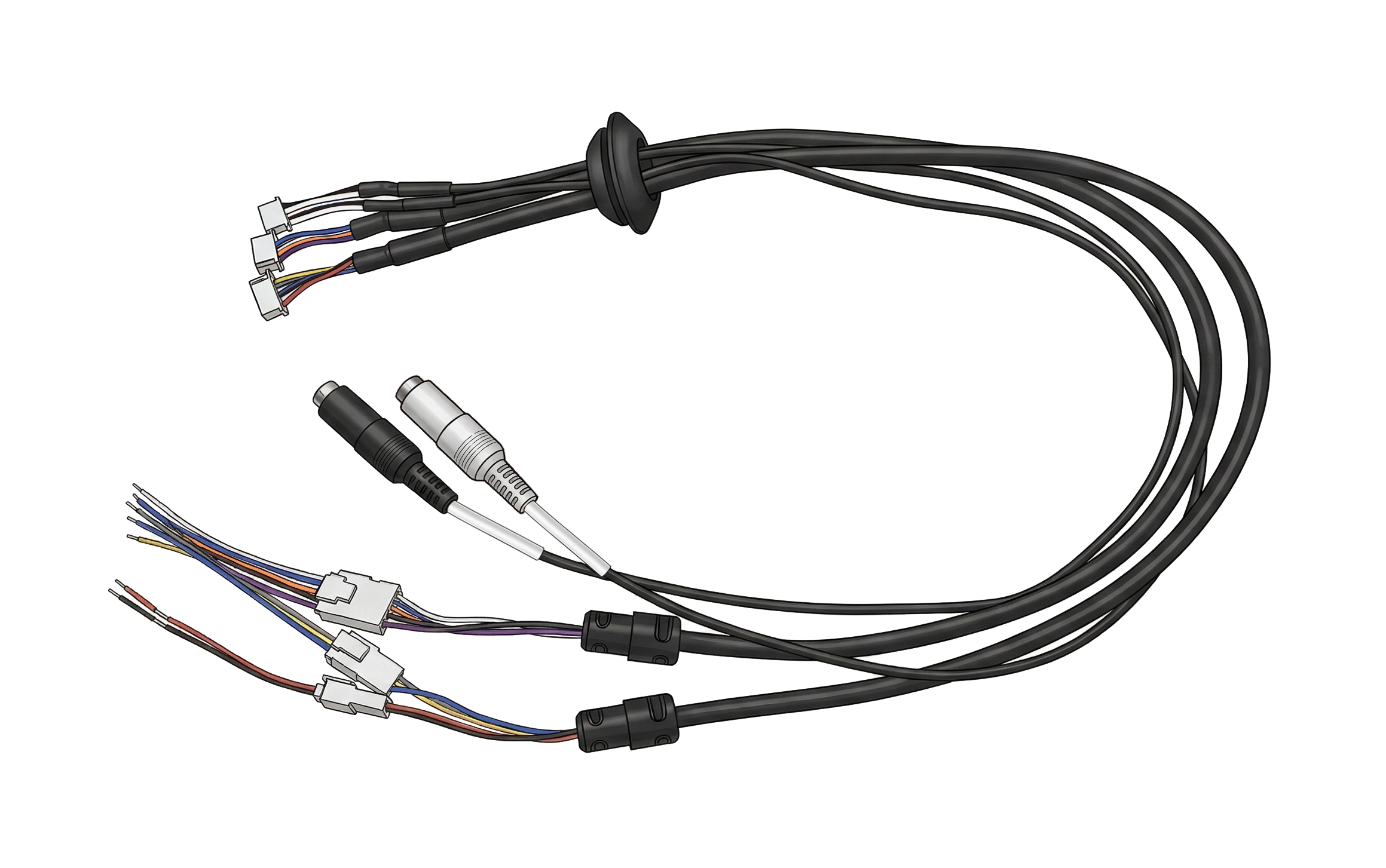

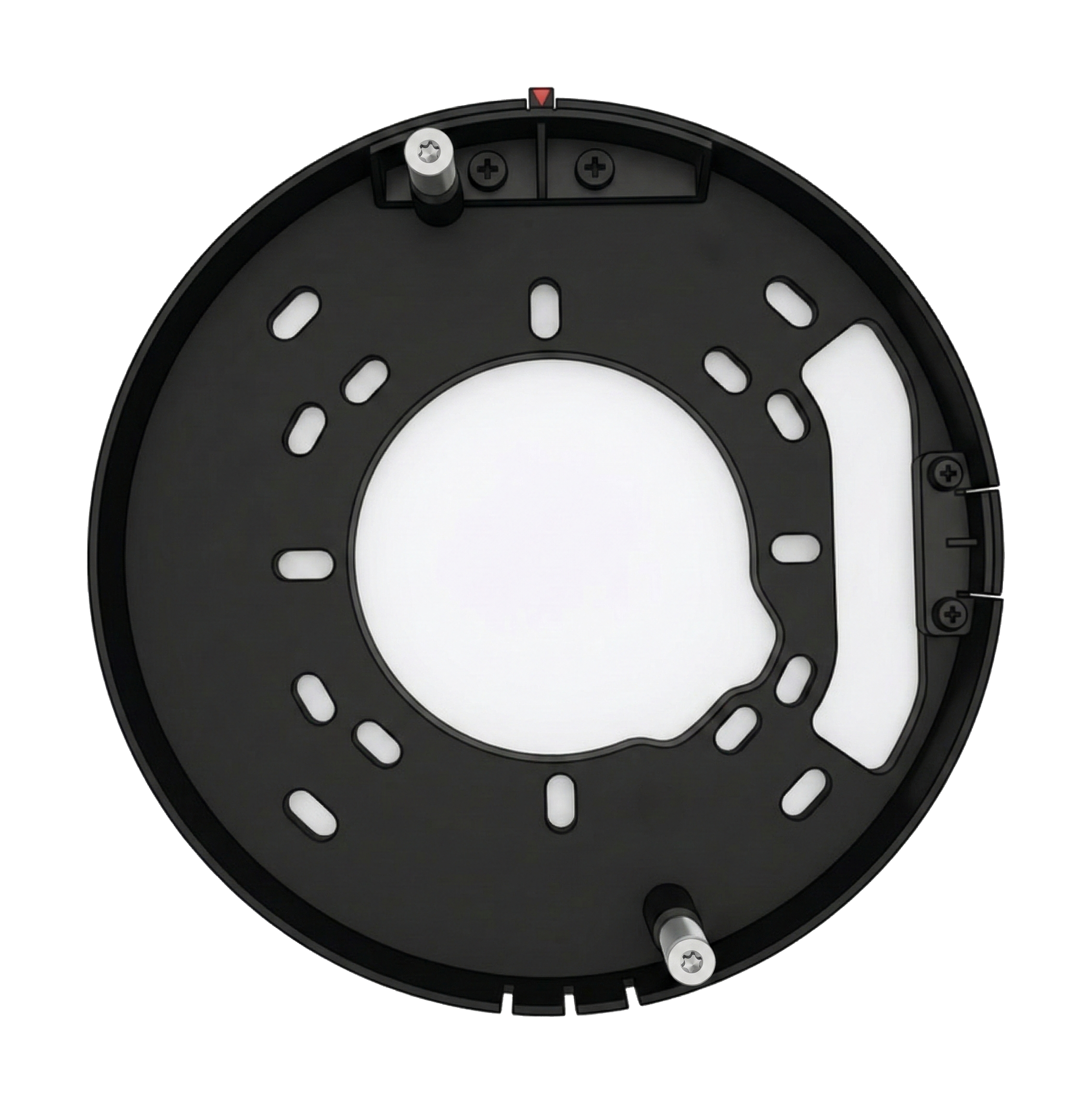

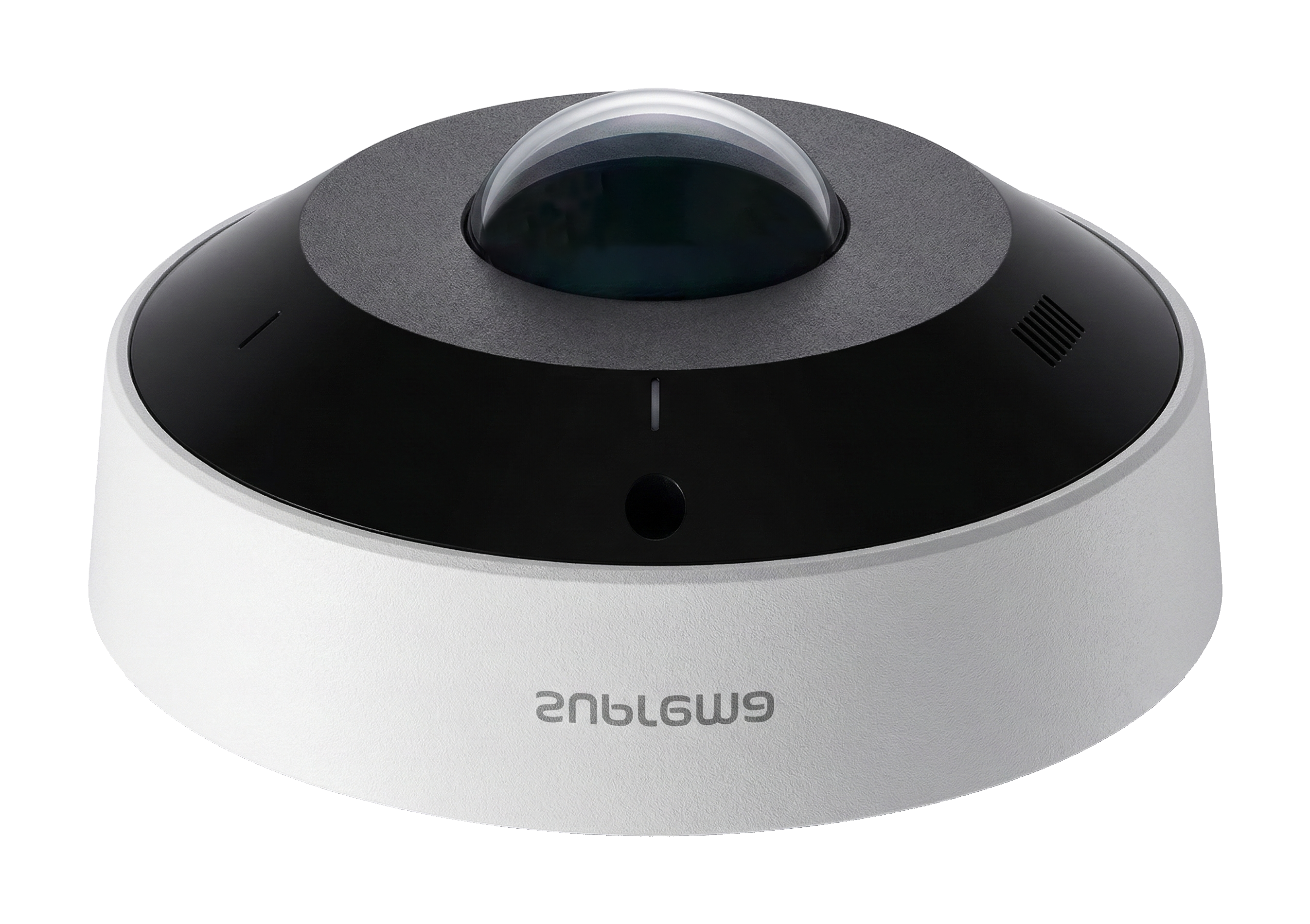

| Cubierta | Cuerpo de la cámara | Placa de montaje | Cables de conexión |
|
|
|
|

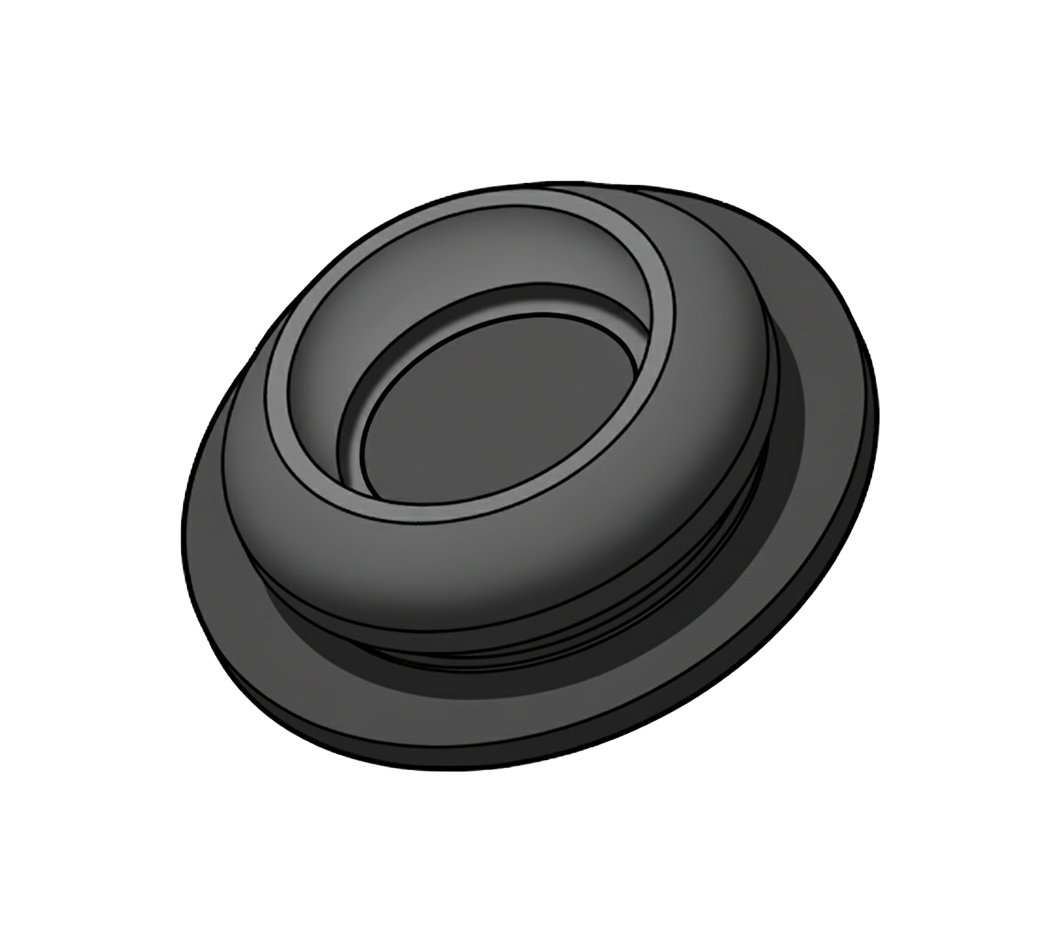

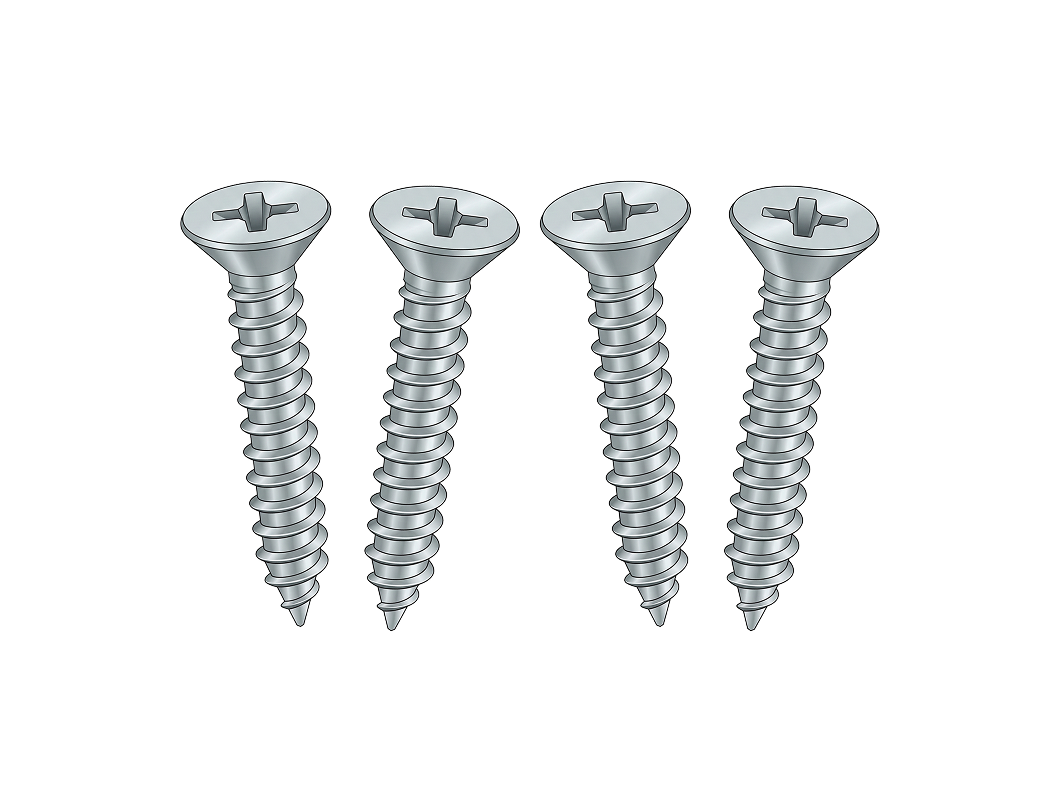

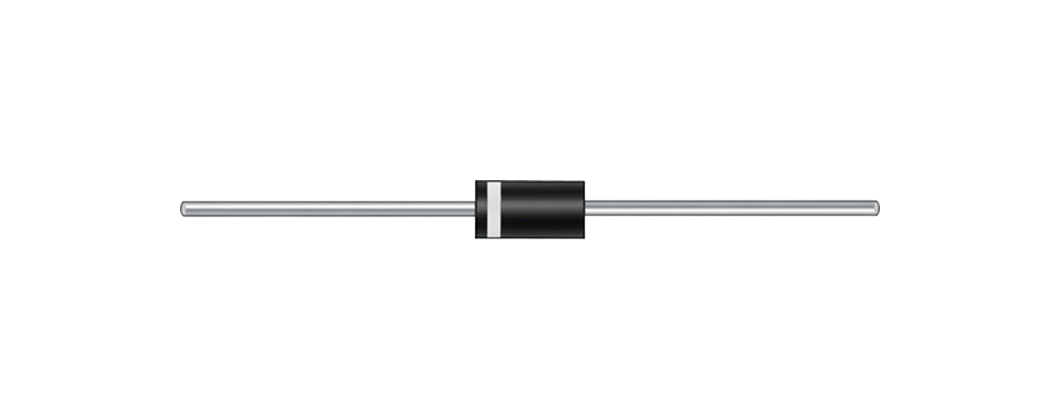

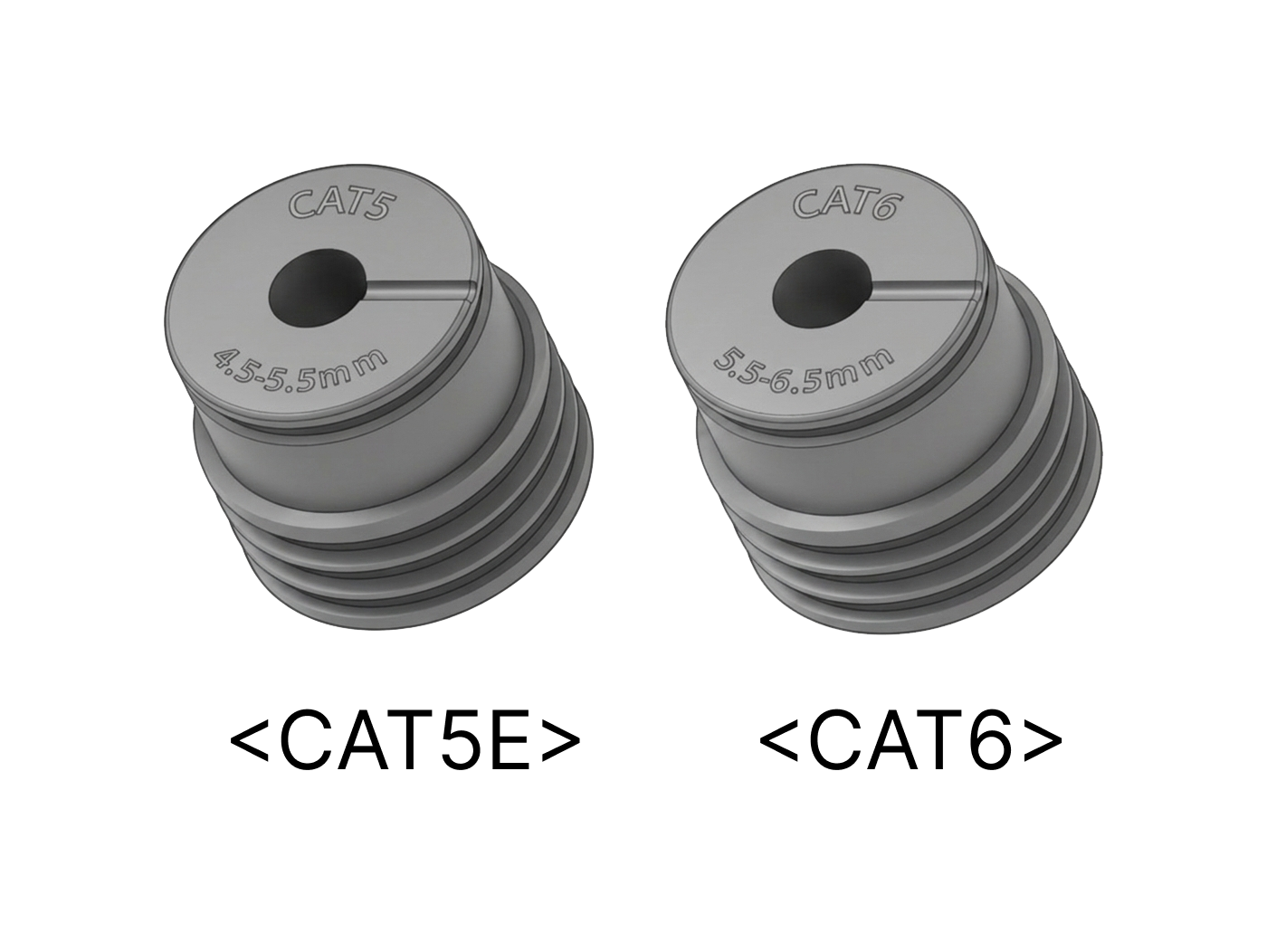

| Pasamuros impermeable para cable Ethernet | Tapón de goma impermeable | Tornillos de fijación x4 | Diodo |
|
|
|
|

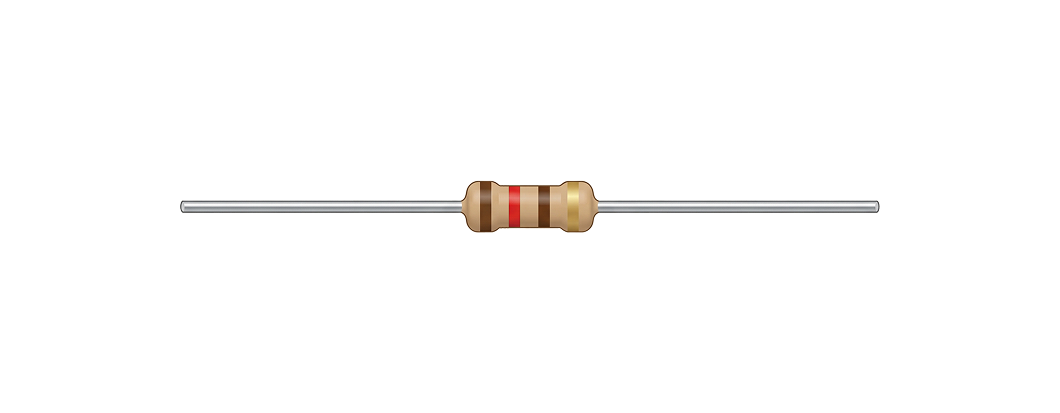

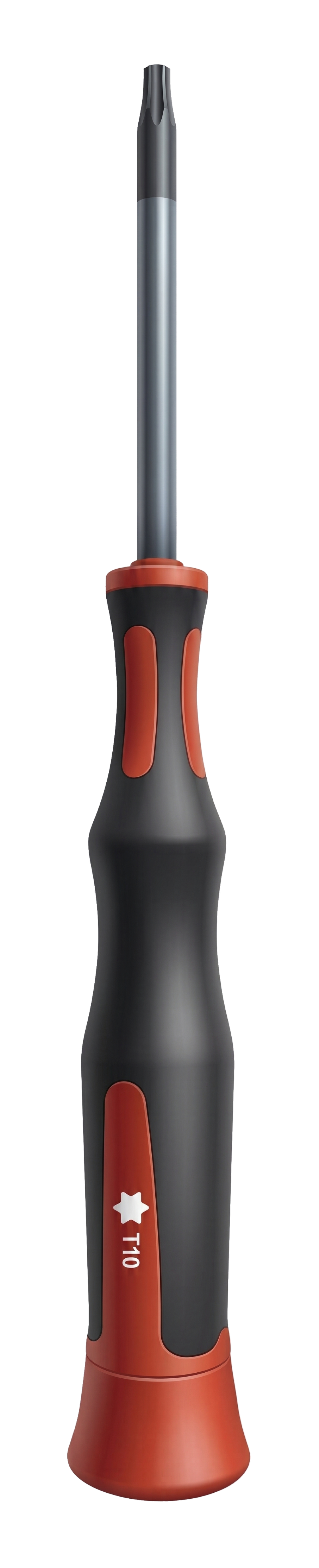

| Resistencia de 120 Ω | Destornillador Torx T10 (forma de estrella) | Guía rápida | Guía de software de código abierto |
- Los componentes pueden variar según el entorno de instalación.

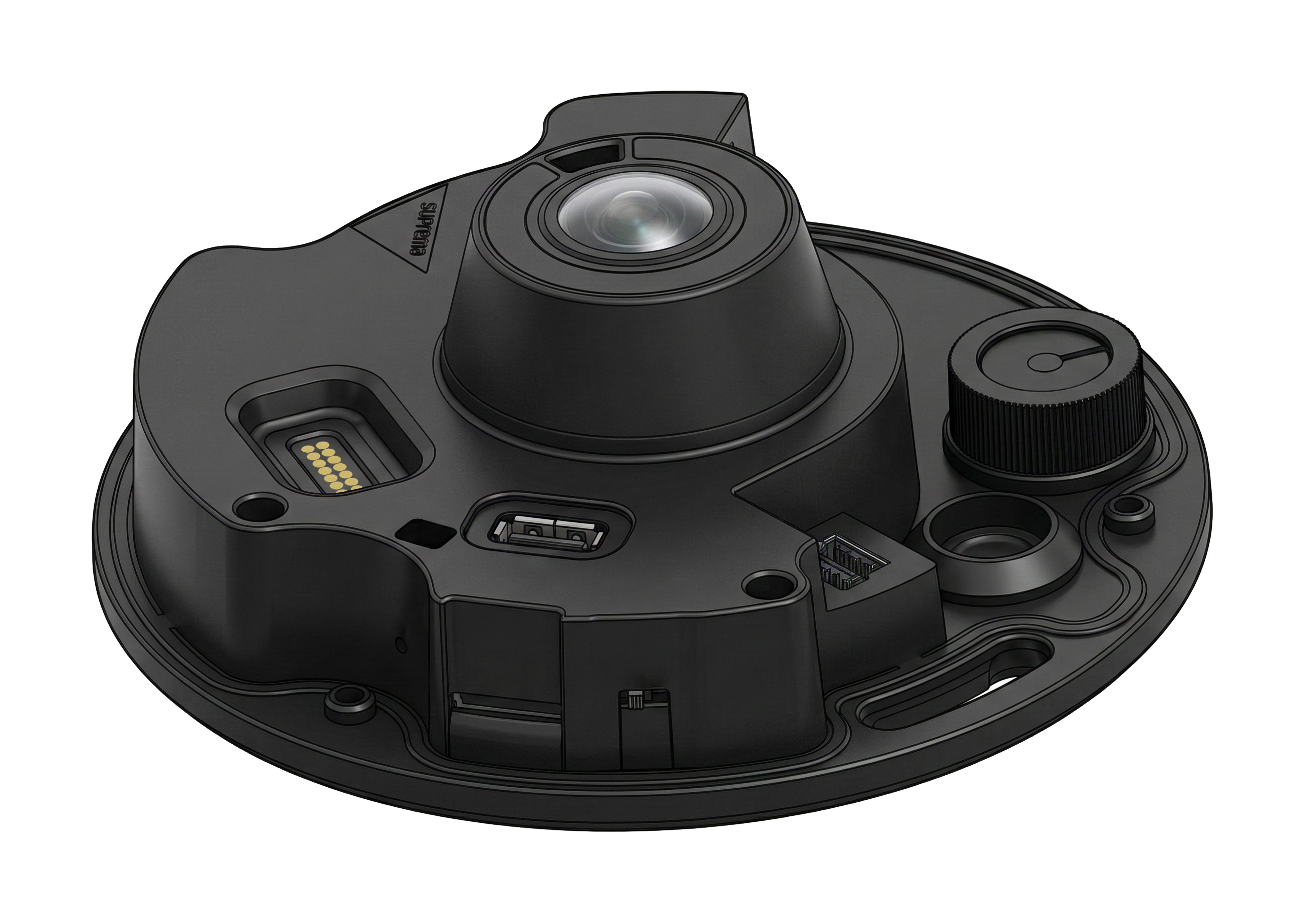

Nombre y función de cada parte
Configuración de puertos internos
-
Entrada de alarma, relé (5 pines): Conecte el cable para la entrada de alarma y la salida de relé.
-
Entrada/salida de audio (4 pines): Conecte el cable para la entrada y salida de audio.
-
Ethernet (PoE+): Conecte el cable Ethernet. La alimentación puede suministrarse mediante PoE+.
-
Alimentación, RS-485 (5 pines): Conecte el cable para la alimentación y la comunicación RS-485.
-
Botón de reinicio: Restaura todos los ajustes a los valores de fábrica. Para más información sobre la inicialización de fábrica, consulte Restablecimiento de fábrica.
-
Ranura para tarjeta Micro SD: Inserte la tarjeta Micro SD.
-
USB (tipo A): Conecte accesorios USB, como Wi-Fi y BLE.
-
Interruptor del micrófono: Utilice el interruptor físico del micrófono para controlar la grabación de audio.
Cables y conectores
| Cable | Pin | Nombre | Color |
|---|---|---|---|
| POWER | 1 | PWR +VDC | Rojo |
| 2 | PWR GND | Negro | |
| RS-485 | 3 | 485 TRXP | Azul |
| 4 | 485 TRXN | Amarillo | |
| 5 | 485 GND | Gris | |
| ALARM IN | 1 | ALARM IN | Morado |
| 2 | ALARM GND | Negro | |
| RELAY | 3 | RLY NC | Naranja |
| 4 | RLY COM | Azul | |
| 5 | RLY NO | Blanco | |
| LINE IN | 1 | LINE IN | Blanco |
| 2 | LINE IN GND | Negro | |
| LINE OUT | 3 | LINE OUT | Blanco |
| 4 | LINE OUT GND | Negro |
Indicador de estado LED
El LED en la parte frontal de la cubierta de la cámara indica el estado de funcionamiento y de autenticación mediante colores y patrones de parpadeo.
| Color del LED | Estado |
|---|---|
| Verde | Autenticación exitosa |
| Rojo | Autenticación fallida |
| Azul | Funcionamiento normal |
| Azul/verde intermitente | Al configurar DHCP para usar, no se puede obtener la dirección IP. |
Configuración del interruptor del micrófono
Utilice el interruptor del micrófono para desactivar físicamente el micrófono de la cámara y evitar la grabación de audio.
-
La grabación de audio está activada por defecto.
-
Deslice el interruptor del micrófono hacia la izquierda para desactivarlo y detener la grabación de audio.
-
La grabación de audio también se puede desactivar desde la cuenta de Command.
Si el interruptor del micrófono está desactivado físicamente, no se grabará audio aunque se cambien los ajustes en la cuenta de Command.
