Primeros pasos
Proporciona procedimientos iniciales para empezar con el dispositivo.
Componentes
|
|
|
|
| Tipo mullion de XPass 2 (XP2-MDPB, XP2-MAPB, XP2-MAPB-H) | Soporte de pared (XP2-MDPB, XP2-MAPB, XP2-MAPB-H) | Tipo gang box de XPass 2 (XP2-GDPB) | Soporte de pared (XP2-GDPB) |
|
|
|
|
| Tipo teclado de XPass 2 (XP2-GKDPB) | Soporte de pared (XP2-GKDPB) | Tornillos de fijación x2 | Tornillo de fijación del soporte (en forma de estrella) |
|
|
|
|
|
| Diodo | Resistencia de 120 Ω | Tubo termorretráctil | Guía rápida | Guía de software de código abierto |
- Los componentes pueden variar según el entorno de instalación.
- Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

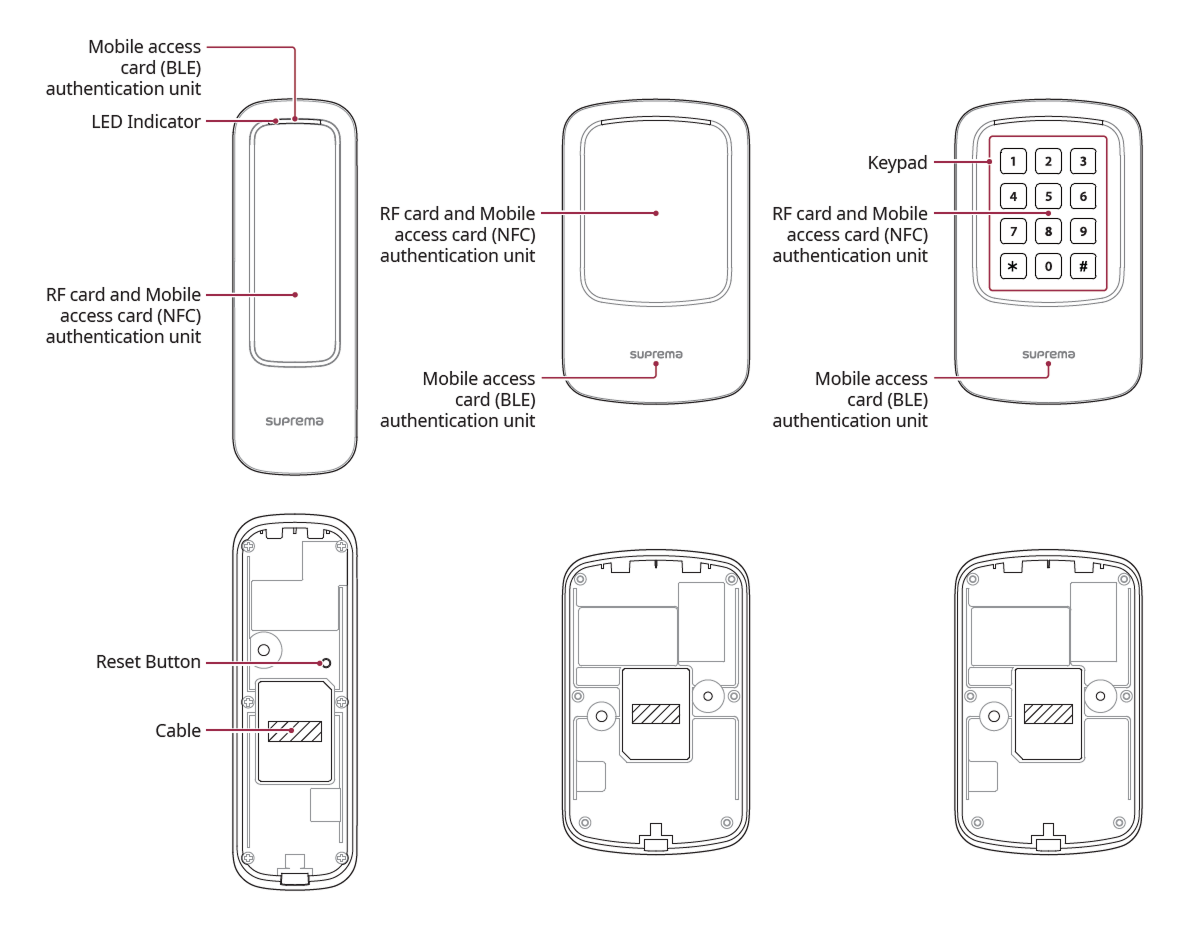

Nombre y función de cada parte
-
Indicador LED: Indica el estado operativo del dispositivo mediante el color del LED.
-
Verde: autenticación exitosa.
-
Rojo: autenticación fallida.
-
Azul/cian intermitente: funcionamiento normal.
-
Parpadeo azul/verde: durante la inicialización de la configuración de red
-
Verde intermitente: esperando entrada.
-
Parpadeo verde/blanco: conexión a la aplicación Suprema AirFob Pass (BLE)
-
Parpadeo blanco: conexión a la aplicación Device Manager
-
-
Unidad de autenticación de tarjeta RF y tarjeta de acceso móvil: parte para escanear una tarjeta RFID o una tarjeta de acceso móvil para la entrada.
-
Área de reconocimiento de tarjeta de acceso móvil: esta es la parte que reconoce tarjetas de acceso móvil para la entrada.
-
Botón de reinicio
-
Inicializa la configuración de red. Para obtener más información sobre la inicialización de la configuración de red, consulta lo siguiente.
-
Elimina toda la información y los certificados almacenados en el dispositivo e inicializa la configuración. Para obtener más información sobre la inicialización de fábrica, consulta lo siguiente.
-
-
Cable
Alimentación / RS-485 / Ethernet / E/S Wiegand / Entrada / Relé
-
Teclado: XP2-GKDPB Se utiliza para autenticar ingresando directamente el ID de la tarjeta. Cambia la configuración del método de autenticación en BioStar X para autenticar mediante el modo de entrada directa.
-
0-9: se utiliza al ingresar números.
-
: se utiliza para distinguir entre el código FC y el ID al ingresar el ID de tarjeta Wiegand. -
: se utiliza para finalizar la entrada.
-

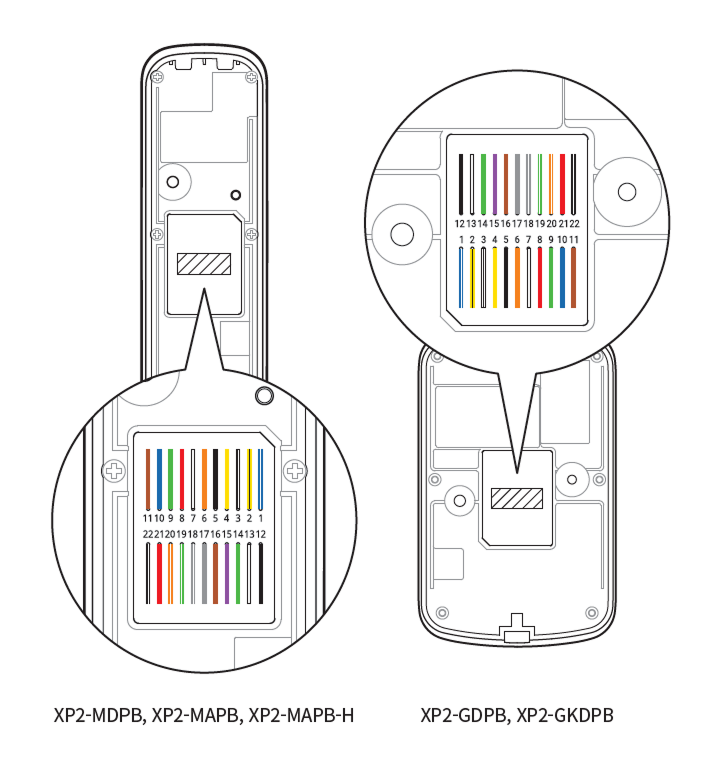

Cable
| Pin | Nombre | Color |
|---|---|---|
| 1 | 485 TRXP | Azul (franja blanca) |
| 2 | 485 TRXN | Amarillo (franja negra) |
| 3 | 485 GND | Blanco (franja negra) |
| 4 | ENET RXN | Amarillo |
| 5 | ENET RXP | Negro |
| 6 | ENET TXN | Naranja |
| 7 | ENET TXP | Blanco |
| 8 | ENET VB1 | Rojo |
| 9 | ENET VB1 | Verde |
| 10 | ENET VB2 | Azul |
| 11 | ENET VB2 | Marrón |
| 12 | WG GND | Negro |
| 13 | WG D1 | Blanco |
| 14 | WG D0 | Verde |
| 15 | INPUT0 | Morado |
| 16 | INPUT1 | Marrón |
| 17 | INPUT GND | Gris |
| 18 | RLY NO | Gris (franja blanca) |
| 19 | RLY COM | Verde (franja blanca) |
| 20 | RLY NC | Naranja (franja blanca) |
| 21 | PWR +VDC | Rojo |
| 22 | PWR GND | Negro (franja blanca) |
