Primeros pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

XPass Q2	Soporte de pared	Guía rápida	Guía de software de código abierto

Cables de conexión	Tornillos de fijación x2	Tornillo de fijación del soporte (en forma de estrella)	Diodo	Resistencia de 120 Ω

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

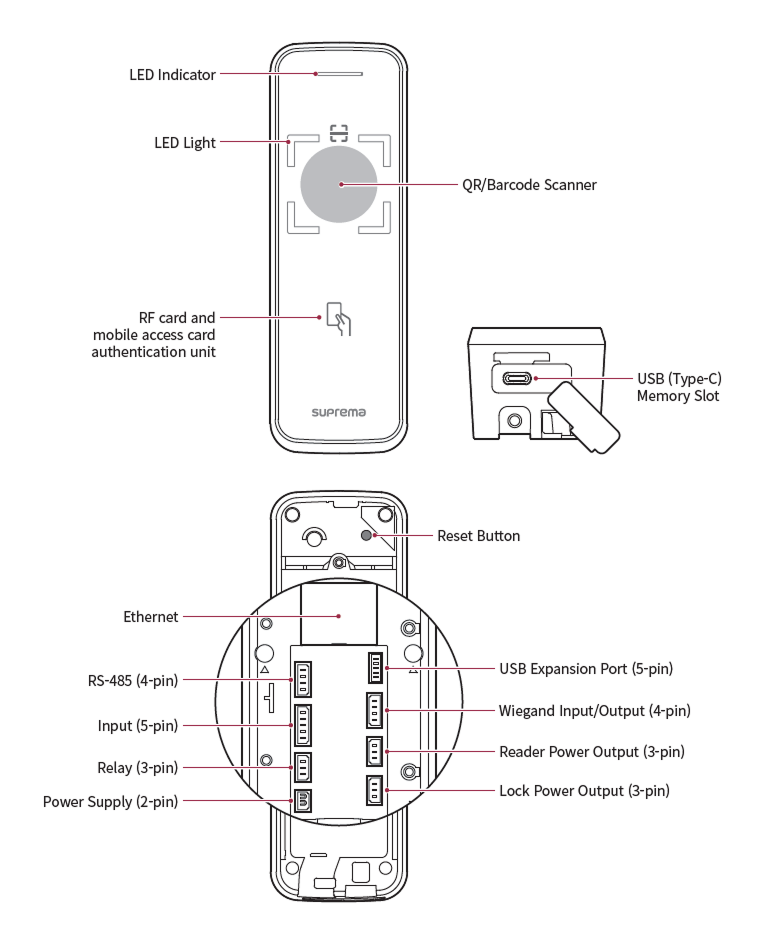

Nombre y función de cada parte

• Indicador LED: Indica el estado operativo del dispositivo mediante el color del LED.

  • Verde: autenticación exitosa.

  • Rojo: autenticación fallida.

  • Azul/cian intermitente: funcionamiento normal.

  • Azul/verde intermitente:

    • Al configurar DHCP para su uso, no se puede obtener la dirección IP.

    • Cuando está en modo Slave, la conexión con el dispositivo maestro se desconecta.

  • Parpadeo rojo/morado: El dispositivo está bloqueado.

  • Verde intermitente: esperando entrada.

• Luz LED: El LED se enciende automáticamente cuando se detecta movimiento cerca del escáner de QR/código de barras.

• Escáner de QR/código de barras: Escanea credenciales QR/código de barras para el acceso.

• Unidad de autenticación de tarjeta RF y tarjeta de acceso móvil: parte para escanear una tarjeta RFID o una tarjeta de acceso móvil para la entrada.

• Ranura para memoria USB (tipo C): Conecta la memoria USB.

• Botón de reinicio

  • Inicializa la configuración de red. Para obtener más información sobre la inicialización de la configuración de red, consulta lo siguiente.

  • Elimina toda la información y los certificados almacenados en el dispositivo e inicializa la configuración. Para obtener más información sobre la inicialización de fábrica, consulta lo siguiente.

• Ethernet: Conecta el cable Ethernet.

• RS-485 (4 pines): Conecta el cable RS-485.

• Entrada (5 pines): Conecta el cable de entrada.

• Relé (3 pines): Conecta el cable del relé.

• Alimentación (2 pines): Conecta el cable de alimentación.

• Puerto de expansión USB (5 pines): Conecta otros productos accesorios.

• Entrada/salida Wiegand (4 pines): Conecta el cable Wiegand de entrada/salida.

• Salida de alimentación del lector (3 pines): Conecte el cable de salida de alimentación del lector.

• Salida de alimentación de la cerradura (3 pines): Conecte el cable de salida de alimentación de la cerradura.

Cables y conectores

Alimentación

Pin	Nombre	Color
1	PWR +VDC	Rojo (franja blanca)
2	PWR GND	Negro (franja blanca)

Relé

Pin	Nombre	Color
1	RLY NO	Blanco
2	RLY COM	Azul
3	RLY NC	Naranja

RS-485

Pin	Nombre	Color
1	485 TRXP	Azul
2	485 TRXN	Amarillo
3	485 GND	Negro
4	SH GND	Gris

Entrada

Pin	Nombre	Color
1	INPUT0	Rojo
2	INPUT1	Amarillo
3	INPUT2	Naranja
4	INPUT GND	Negro
5	SH GND	Gris

Entrada y salida Wiegand

Pin	Nombre	Color
1	WG D0	Verde
2	WG D1	Blanco
3	WG GND	Negro
4	SH GND	Gris

Salida de alimentación del lector/cerradura

Pin	Nombre	Color
1	DC OUT	Rojo (franja negra)
2	DC GND	Negro
3	DC GND	Gris

Notas sobre QR/código de barras y licencia del dispositivo

Método correcto de autenticación con QR/código de barras

Emita un QR/código de barras al usuario para usarlo como medio de autenticación. Escanee el QR/código de barras según las instrucciones para mejorar el reconocimiento.

• Mantenga una distancia de 5-15 cm entre el escáner del dispositivo y el QR/código de barras.

• Coloque el QR/código de barras en el centro del escáner.

• Si autentica con un QR/código de barras descargado en un dispositivo móvil, ajuste el brillo del dispositivo para que la pantalla sea claramente visible.

• El escaneo de QR/código de barras puede tardar más o fallar si la posición, la distancia o la iluminación son inadecuadas.

Tipos de códigos de barras y tamaño mínimo legible

A continuación se muestran ejemplos de los tamaños mínimos de código de barras que se pueden leer para cada tipo.

Información

Las tasas de lectura reales pueden variar según la calidad de impresión, la codificación, la iluminación, la resolución de la cámara, la distancia de captura y otras condiciones.

Compatibilidad básica

Este producto es compatible de forma nativa con códigos QR.

Tipo de código de barras	Tamaño mínimo legible	Valor de ejemplo (recuento de caracteres)
Código QR	1 cm	32 caracteres: 12345678901234567890123456789012

Cuando se aplica la licencia de cámara QR

Tipo de código de barras	Tamaño mínimo legible	Valor de ejemplo (recuento de caracteres)
Código QR	1 cm	32 caracteres: 12345678901234567890123456789012
Micro QR Code	1 cm	32 caracteres: 12345678901234567890123456789012
Aztec	1 cm	32 caracteres: 12345678901234567890123456789012
PDF417	3 cm	32 caracteres: 12345678901234567890123456789012
Data Matrix	1 cm	32 caracteres: 12345678901234567890123456789012
Code 39	5 cm	16 caracteres: 1234567890123456
Code 128	3 cm	16 caracteres: 1234567890123456
EAN-8	1.5 cm	8 caracteres (7 datos + 1 dígito de control): 12345670
EAN-13	2 cm	13 caracteres (12 datos + 1 dígito de control): 1234567890128
UPC-A	2 cm	12 caracteres (11 datos + 1 dígito de control): 123456789012
UPC-E	1.5 cm	8 caracteres (7 datos + 1 dígito de control): 12345670

Notas sobre la licencia del dispositivo

• Para usar métodos de autenticación adicionales con QR/código de barras se requiere una licencia de dispositivo independiente. Contacta al lugar de compra para obtener una licencia de dispositivo.

• El archivo de licencia del dispositivo está cifrado y no puede modificarse de forma arbitraria.

• Las licencias de dispositivo se emiten según el ID del dispositivo. Si el ID del dispositivo se cambia de manera inusual, no se proporciona servicio de garantía para la licencia.

• Para obtener más información sobre las licencias de dispositivos, consulte la Guía del administrador de BioStar X.
