Primeros pasos

Proporciona procedimientos iniciales para empezar con el dispositivo.

Componentes

X-Station 2 (XS2-DPB, XS2-APB)	Soporte de pared (XS2-DPB, XS2-APB)	X-Station 2 (XS2-QDPB, XS2-QAPB)	Soporte de pared (XS2-QDPB, XS2-QAPB)	Plantilla de perforación (XS2-DPB, XS2-APB, XS2-QDPB, XS2-QAPB)
X-Station 2 (XS2-ODPB, XS2-OAPB)	Soporte de pared (XS2-ODPB, XS2-OAPB)	Plantilla de perforación (XS2-ODPB, XS2-OAPB)	Guía rápida	Guía de software de código abierto

Cables de conexión	Cubierta de cable	Resistencia de 120 Ω	Diodo
Tubo termorretráctil	Anclajes de PVC x2	Tornillos de fijación x2	Tornillo de fijación del soporte (en forma de estrella)

Información

• Los componentes pueden variar según el entorno de instalación.

• Al ensamblar el producto con el soporte, puedes usar el tornillo de fijación del soporte incluido (en forma de estrella) en lugar del tornillo de fijación del producto para aumentar la seguridad.

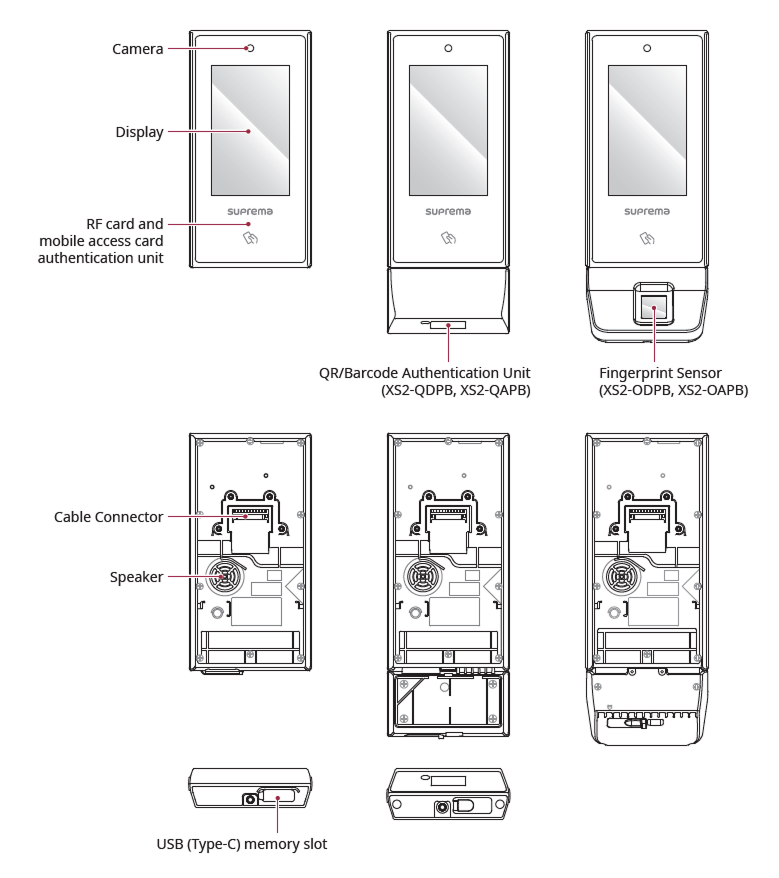

Nombre y función de cada parte

• Cámara: Registre su foto o deje un registro de imagen.

• Pantalla: Proporciona una interfaz de usuario para la operación.

• Unidad de autenticación de tarjeta RF y tarjeta de acceso móvil: parte para escanear una tarjeta RFID o una tarjeta de acceso móvil para la entrada.

• Unidad de reconocimiento de QR/código de barras: XS2-QDPB, XS2-QAPB Escanea credenciales de QR/código de barras para el acceso.

• Unidad de reconocimiento de huellas dactilares: XS2-ODPB, XS2-OAPB Parte que reconoce la huella dactilar para el acceso.

• Conector de cable: Conecta el cable.

  Alimentación / RS-485 / Ethernet + PoE / Relé / Wiegand entrada/salida / entrada

• Altavoz: Emite sonido.

• Ranura para memoria USB (tipo C): Conecta la memoria USB.

Cables y conectores

Cable	Pin	Nombre	Color
RJ-45 (Ethernet + PoE)	1	ENET TXP	Blanco
	3	ENET TXN	Naranja
	5	ENET RXP	Negro
	7	ENET RXN	Amarillo
Entrada	9	INPUT GND	Gris
	11	INPUT0	Morado
	13	INPUT1	Marrón
RS-485	15	485 GND	Blanco (franja negra)
	17	485 TRXN	Amarillo (franja negra)
	19	485 TRXP	Azul (franja blanca)
Wiegand	21	WG D1	Blanco
	22	WG D0	Verde
	20	WG GND	Negro
Relé	18	RLY NO	Gris (franja blanca)
	16	RLY NC	Naranja (franja blanca)
	14	RLY COM	Verde (franja blanca)
Alimentación	12	PWR +VDC	Rojo
	10	PWR GND	Negro (franja blanca)
RJ-45 (Ethernet + PoE)	8	VB2	Marrón
	6	VB2	Azul
	4	VB1	Verde
	2	VB1	Rojo

Método correcto de ingreso de huellas dactilares XS2-ODPB, XS2-OAPB

Registre la huella correctamente para mejorar la tasa de autenticación de huellas dactilares. Este producto puede autenticar huellas dactilares incluso si cambian el ángulo y la posición de ingreso de la huella. Registre la huella teniendo en cuenta los siguientes aspectos para mejorar la tasa de autenticación.

Selección de dedo para el ingreso de huella dactilar

• Para el caso de que la huella de un dedo específico no pueda utilizarse, por ejemplo, si el usuario sostiene una carga con una mano o se lesiona un dedo, se pueden registrar hasta 10 huellas dactilares por usuario.

• Si la huella de un usuario no se reconoce correctamente, registre el mismo dedo dos veces para mejorar la tasa de autenticación.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Use el dedo índice o medio al escanear la huella. La tasa de autenticación puede reducirse si es difícil colocar otro dedo con precisión en el centro del sensor de huellas.

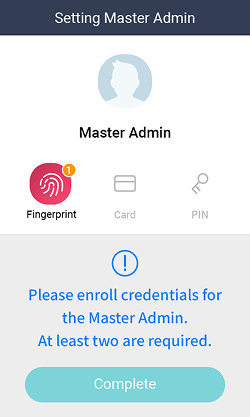

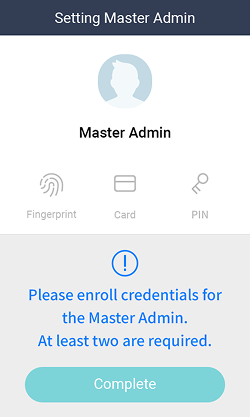

Método de registro de huellas dactilares

1. Cuando la pantalla muestre "Ingrese su huella", coloque el dedo que desea registrar en la unidad de reconocimiento de huellas y presiónelo suavemente para que la huella se autentique correctamente.

2. Cuando aparezca la pantalla de reingreso tras el beep, vuelva a escanear la huella del dedo registrado. (escanee dos veces la huella del dedo que va a registrar)

Precauciones para el registro de huellas dactilares

Cuando se reconoce una huella, se compara con la huella registrada inicialmente; por lo tanto, el registro inicial es el más importante. Tenga en cuenta los siguientes aspectos al registrar la huella.

• Coloque el dedo lo suficientemente profundo para que haga contacto completo con el sensor.

• Coloque el centro de la huella en el centro del sensor.

• Si un dedo tiene un corte o la huella está borrosa, seleccione otro dedo para la huella.

• Escanee la huella correctamente sin moverla, según las instrucciones de la pantalla.

• Si mantiene el dedo en posición vertical de modo que se reduzca el área de contacto con el sensor o cambia el ángulo del dedo, es posible que la autenticación de la huella no se realice.

Si la autenticación de huellas no funciona correctamente

Este producto puede autenticar huellas dactilares sin importar los cambios estacionales o el estado de los dedos. Sin embargo, la tasa de autenticación puede variar según el entorno externo o el método de ingreso de la huella. Si la autenticación de huellas no se realiza sin problemas, adopte las siguientes medidas.

• Si el dedo está mojado o sudoroso, séquelo y luego escanee la huella.

• Si el dedo está demasiado seco, sople sobre la yema y luego escanee la huella.

• Si el dedo tiene un corte, registre la huella de otro dedo.

• Dado que la huella registrada inicialmente a menudo no se ingresa correctamente, vuelva a registrarla según las precauciones para el registro de huellas dactilares.

Notas sobre QR/código de barras y licencia del dispositivo

Método correcto de autenticación con QR/código de barras

Emita un QR/código de barras al usuario para usarlo como medio de autenticación. Escanee el QR/código de barras correctamente según las indicaciones en la pantalla para mejorar la tasa de reconocimiento.

XS2-DPB, XS2-APB

• Mantenga la distancia entre la cámara del dispositivo y el QR/código de barras a 5-20 cm.

• Coloque el QR/código de barras de modo que quede centrado en la pantalla de escaneo del dispositivo.

• Si autentica con un QR/código de barras descargado en un dispositivo móvil, ajuste el brillo del dispositivo para que la pantalla sea claramente visible.

• Si no sigue las instrucciones en la pantalla, el reconocimiento del QR/código de barras puede ser lento o fallar.

XS2-QDPB, XS2-QAPB

• Mantenga la distancia entre la unidad de reconocimiento de QR/código de barras del dispositivo y el QR/código de barras a 5-20 cm.

• Asegúrese de que la unidad de reconocimiento de QR/código de barras del dispositivo esté horizontal con respecto al QR/código de barras que se escanea y coloque el haz guía en el centro del QR/código de barras.

• Si autentica con un QR/código de barras descargado en un dispositivo móvil, ajuste el brillo del dispositivo para que la pantalla sea claramente visible.

• Si no sigue las instrucciones en la pantalla, el reconocimiento del QR/código de barras puede ser lento o fallar.

XS2-ODPB, XS2-OAPB

• Mantenga la distancia entre la cámara del dispositivo y el QR/código de barras a 5-20 cm.

• Coloque el QR/código de barras de modo que quede centrado en la pantalla de escaneo del dispositivo.

• Si autentica con un QR/código de barras descargado en un dispositivo móvil, ajuste el brillo del dispositivo para que la pantalla sea claramente visible.

• Si no sigue las instrucciones en la pantalla, el reconocimiento del QR/código de barras puede ser lento o fallar.

Notas sobre la licencia del dispositivo

• Para usar métodos de autenticación adicionales con QR/código de barras se requiere una licencia de dispositivo independiente. Contacta al lugar de compra para obtener una licencia de dispositivo.

• El archivo de licencia del dispositivo está cifrado y no puede modificarse de forma arbitraria.

• Las licencias de dispositivo se emiten según el ID del dispositivo. Si el ID del dispositivo se cambia de manera inusual, no se proporciona servicio de garantía para la licencia.
