E200 QR Scanner 배선 및 구성

Not translated
This page is currently being translated. We will complete the translation as soon as possible.

Step 1: 배선

아래와 같이 동봉된 어댑터 케이블을 사용하여 E200 시리즈 QR 스캐너를 연결하세요.

• 녹색 단자 블록에는 1에서 4까지 라벨이 붙은 핀이 있으며, 커넥터의 앞면을 바라볼 때 오른쪽에서 왼쪽으로 배치됩니다.

  Pin	배선색	기능
  1	Black	Negative / Ground
  2	Red	Positive (V+)
  3	Yellow (white stripe)	RS-485 TRXN
  4	Blue (white stripe)	RS-485 TRXP

  Información

  다른 많은 커넥터와는 배선 방향이 정반대입니다. 배선하기 전에 방향을 다시 한 번 확인하세요.

• QR 스캐너 하단의 CON 포트에 4핀 커넥터를 연결하세요. 이 커넥터는 편극성(홈이 있음)이므로 한 방향으로만 맞습니다.



Step 2: QR 리더기 활성화

1. BioStar Air 포털(웹 또는 앱)에 로그인하세요.

2. 화면 왼쪽 사이드바에서 Device Management → Registered Devices를 클릭하세요.

3. 목록에서 E200 QR 스캐너를 연결한 장치를 클릭하세요.

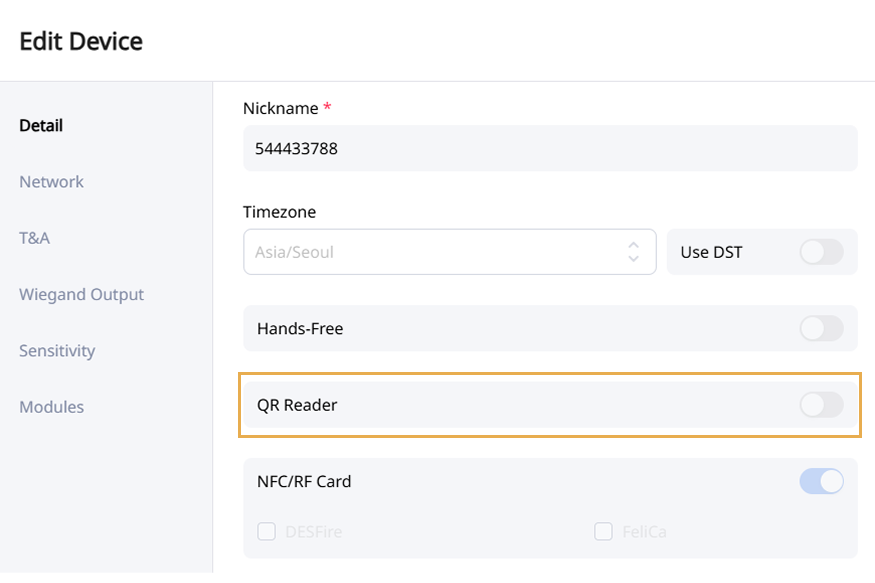

4. Device Info 섹션에서 QR Reader 옵션을 활성화하세요.



5. 변경 사항을 저장하려면 Save 버튼을 클릭하세요.

Información

QR 리더기를 활성화하면 동일한 리더기에서 다른 RS-485 연결 장치(예, SIO2)를 사용할 수 없습니다.

Step 3: QR 스캐너 구성

기본적으로 E200 QR 스캐너는 115,200의 전송 속도로 설정되어 있습니다. 슈프리마 장치와 함께 사용하려면 전송 속도를 9,600으로 변경해야 합니다.

QR 스캐너를 장치에 연결하고 아래 바코드를 스캔하여 새로운 전송 속도를 적용하세요.

배선이 올바르고 슈프리마 장치가 네트워크에 연결되어 있다면, BioStar Air를 통해 제공된 다이나믹 QR 크리덴셜을 사용할 수 있습니다.
