はじめに
デバイスを使用するための初期手順を案内します。
同梱物
|
|
|
|
| BioEntry W3 | 壁掛けブラケット | クイックガイド | オープンソースライセンスガイド |
|
|
|
|
|
| 固定用ネジ x2 | ブラケット固定用ネジ（星形） | 収縮チューブ | ダイオード | 120 Ω 抵抗 x2 |
- 同梱品は設置環境によって異なる場合があります。
- ブラケットと製品を組み立てる際は、セキュリティを向上させるため、製品固定用ネジの代わりに同梱のブラケット固定用ネジ（星形）を使用できます。

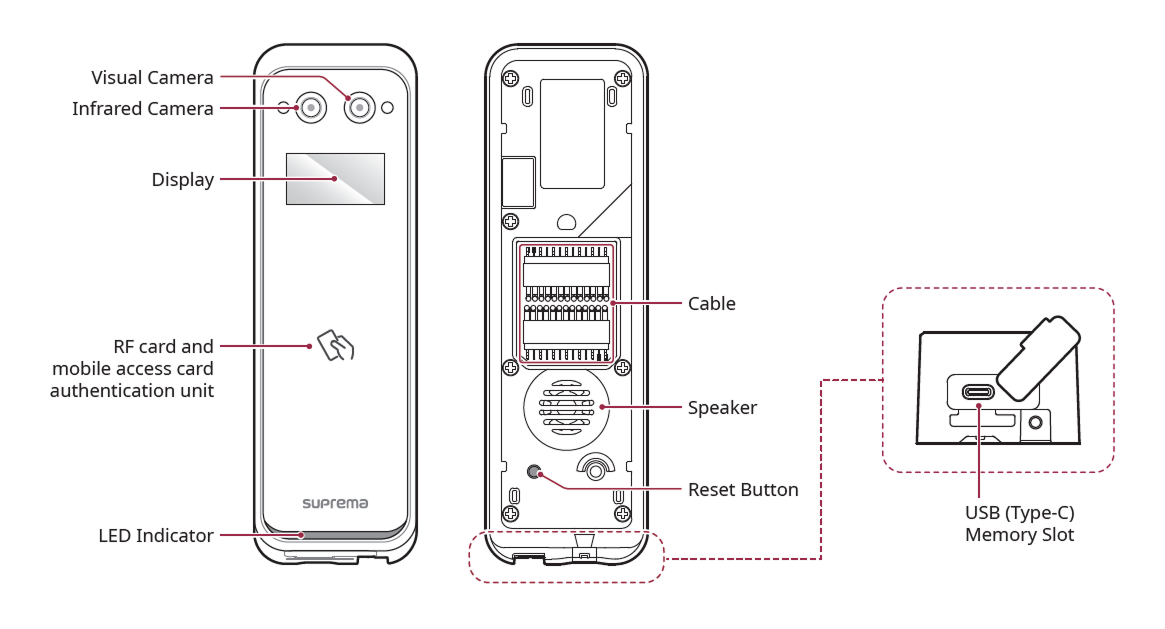

各部の名称と機能
-
ビジュアルカメラ：実際の画像を撮影します。
-
赤外線カメラ：赤外線画像を撮影します。
-
ディスプレイ：ユーザー認証結果を表示します。
-
RFカード・モバイル入退出カードリーダー：入退出のためにRFカードまたはモバイル入退出カードを読み取る部分です。
-
LED状態表示灯：製品の動作状態を表示します。
-
緑：認証成功
-
赤：認証失敗
-
青色／水色が点滅：正常動作中
-
青／緑点滅：
-
DHCPを有効に設定すると、IP アドレスを取得できない状態
-
Slave モードのとき、マスター装置との接続が切断された状態
-
-
赤／紫点滅：デバイスロック状態
-
緑色が点滅：入力待機状態
-
-
ケーブル
電源 / Ethernet / RS-485 / Wiegand 入出力 / 入力 / リレー
-
スピーカー：音を出力します。
-
初期化ボタン
-
ネットワーク設定を初期化します。 詳細についてはネットワーク設定の初期化を参照してください。
-
デバイスに保存されたすべての情報と証明書を削除し、設定を初期化します。 詳細については工場出荷時リセットを参照してください。
-
-
USB（Type-C）メモリスロット：USBメモリを接続します。

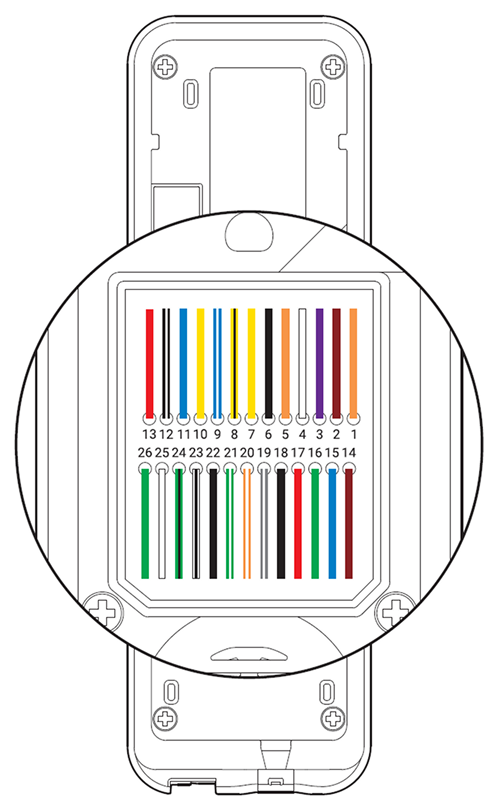

ケーブル
| ピン | 名称 | 色 |
|---|---|---|
| 1 | INPUT2 | オレンジ |
| 2 | INPUT1 | 茶 |
| 3 | INPUT0 | 紫 |
| 4 | ETX+ | 白 |
| 5 | ETX- | オレンジ |
| 6 | ERX+ | 黒 |
| 7 | ERX- | 黄 |
| 8 | RS485_0 TRXN | 黄色 (黒線) |
| 9 | RS485_0 TRXP | 青色 (白線) |
| 10 | RS485_1 TRXN | 黄 |
| 11 | RS485_1 TRXP | 青 |
| 12 | PWR GND | 黒色 (白線) |
| 13 | PWR +VDC | 赤 |
| 14 | VB2 | 茶 |
| 15 | VB2 | 青 |
| 16 | VB1 | 緑 |
| 17 | VB1 | 赤 |
| 18 | GND | 黒 |
| 19 | RELAY NO | 灰色 (白線) |
| 20 | RELAY NC | オレンジ色 (白線) |
| 21 | RELAY COM | 緑色 (白線) |
| 22 | GND | 黒 |
| 23 | WGD OUT1 | 白色 (黒線) |
| 24 | WGD OUT0 | 緑色 (黒線) |
| 25 | WGD IN1 | 白 |
| 26 | WGD IN0 | 緑 |
AWG 26 サイズの導体にはさまざまな種類があり、配線時には一般的な被覆または同等の材質で保護する必要があります。 また、リード線が 18 AWG (0.82 mm2) より大きい導体に接触しないよう注意してください。
正しい顔の登録と認証方法
顔を登録する際の注意事項
- 顔を登録する際は、装置と顔の距離を60〜100 cmに保ってください。
-
表情を変えないように注意してください。
-
マスク、帽子、アイマスクを着用しないでください。
-
マスクを着用した顔を登録しないでください。 マスクを着用した顔と着用していない顔の両方を登録すると、誤認識率が高くなる可能性があります。
-
頭を上げたり下げたりしないでください。
-
濃い化粧をしないでください。
-
目を閉じないでください。
-
画面に両肩が収まるようにしてください。
-
動かず正面を向いて顔を登録してください。
-
2人の顔が画面に同時に映らないように注意してください。 一度に1人ずつ登録してください。
-
画面の指示に従わないと、顔登録に時間がかかったり失敗したりすることがあります。
顔を認証する際の注意事項
-
デバイスの画面中央に顔が表示されるようにしてください。 位置ガイドが表示された場合は、画面の案内に従って顔を認証してください。
-
帽子、マスク、サングラス、アイパッチなどで顔の一部を覆うと、認証に失敗する可能性があります。 眉毛と顔全体をデバイスが認識できるように、顔を覆わないでください。
-
デバイスから60~100 cmの距離を取って認証してください。
-
デバイスの画面に両肩が表示されるようにしてください。 左右の肩の位置が対称でない場合、認証に失敗する可能性があります。 動かずに正面に立ち、顔を認証してください。
