はじめに
デバイスを使用するための初期手順を案内します。
同梱物
|
|
|
|
|
| BioStation 3 | 壁掛けブラケット | ドリルテンプレート | クイックガイド | 接続ケーブル |
|
|
|
|
|
| ダイオード | 120 Ω 抵抗 | PVCアンカー x2 | 固定用ネジ x2 | ブラケット固定用ネジ（星形） |
- 同梱品は設置環境によって異なる場合があります。
- ブラケットと製品を組み立てる際は、セキュリティを向上させるため、製品固定用ネジの代わりに同梱のブラケット固定用ネジ（星形）を使用できます。

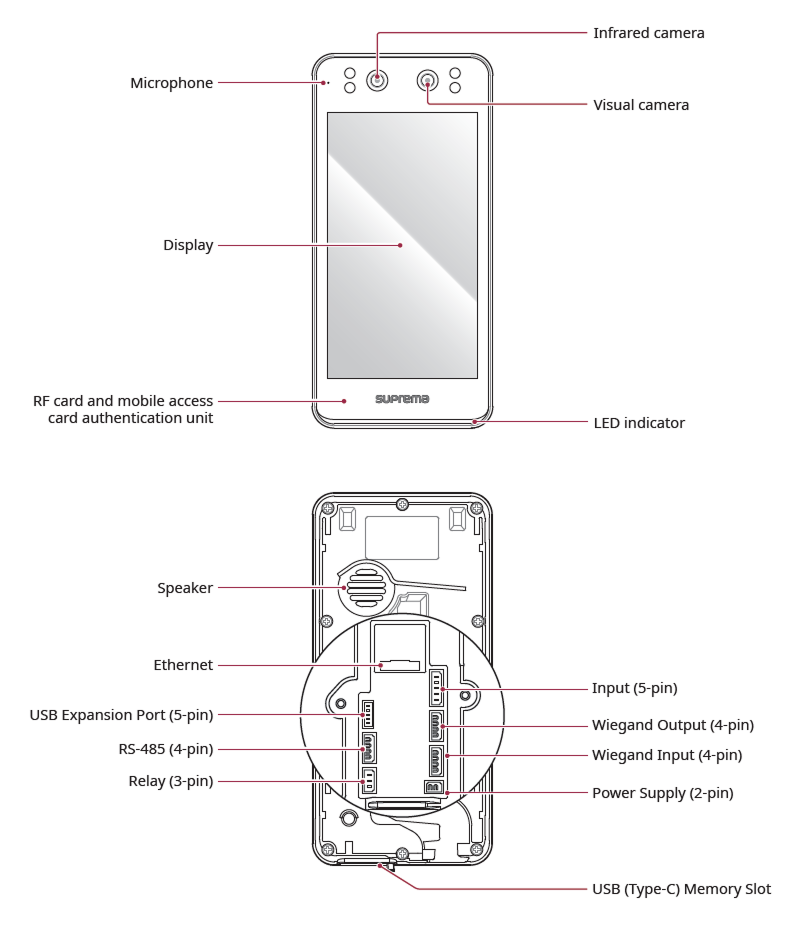

各部の名称と機能
-
マイク：インターホン接続時にユーザーの音声を伝えます。
- マイクを覆ったり塞いだりすると、音声が正常に伝わらない場合があります。
-
赤外線カメラ：赤外線画像を撮影します。
-
ビジュアルカメラ：実際の画像を撮影します。
-
ディスプレイ：操作用のUIを提供します。
-
RFカード・モバイル入退出カードリーダー：入退出のためにRFカードまたはモバイル入退出カードを読み取る部分です。
-
LED状態表示灯：製品の動作状態を表示します。
-
緑：認証成功
-
赤：認証失敗
-
青：正常動作状態
-
青／緑点滅：
-
DHCPを有効に設定すると、IP アドレスを取得できない状態
-
Slave モードのとき、マスター装置との接続が切断された状態
-
-
赤／紫点滅：デバイスロック状態
-
黄点滅：入力待機状態
-
-
スピーカー：音を出力します。
-
イーサネット：イーサネットケーブルを接続します。
-
Input（5ピン）：Inputケーブルを接続します。
-
USB拡張ポート（5ピン）：他のアクセサリ製品を接続できます。
-
Wiegand出力（4ピン）：Wiegand出力ケーブルを接続します。
-
Wiegand入力（4ピン）：Wiegand入力ケーブルを接続します。
-
RS-485（4ピン）：RS-485ケーブルを接続します。
-
リレー（3ピン）：リレーケーブルを接続します。
-
電源（2ピン）：電源ケーブルを接続します。
-
USB（Type-C）メモリスロット：USBメモリを接続します。
ケーブルとコネクタ
電源
| ピン | 名称 | 色 |
|---|---|---|
| 1 | PWR +VDC | 赤(白線) |
| 2 | PWR GND | 黒(白線) |
リレー
| ピン | 名称 | 色 |
|---|---|---|
| 1 | RLY NO | 白 |
| 2 | RLY COM | 青 |
| 3 | RLY NC | オレンジ |
RS-485
| ピン | 名称 | 色 |
|---|---|---|
| 1 | 485 TRXP | 青 |
| 2 | 485 TRXN | 黄 |
| 3 | 485 GND | 黒 |
| 4 | SH GND | 灰 |
入力
| ピン | 名称 | 色 |
|---|---|---|
| 1 | INPUT0 | 赤 |
| 2 | INPUT1 | 黄 |
| 3 | INPUT2 | オレンジ |
| 4 | INPUT GND | 黒 |
| 5 | SH GND | 灰 |
Wiegand入力
| ピン | 名称 | 色 |
|---|---|---|
| 1 | WG D0 | 緑 |
| 2 | WG D1 | 白 |
| 3 | WG GND | 黒 |
| 4 | SH GND | 灰 |
Wiegand出力
| ピン | 名称 | 色 |
|---|---|---|
| 1 | WG D0 | 緑 |
| 2 | WG D1 | 白 |
| 3 | WG GND | 黒 |
| 4 | SH GND | 灰 |
マスター管理者を設定する
Master Admin 機能は、デバイスの全面的な管理者権限を強化し、デバイスのセキュリティを向上させ、不正アクセスや設定変更をブロックするための機能です。 新しいデバイスでは、この機能を通じて必ず マスター管理者を登録 する必要があり、登録されたマスター管理者のみが管理メニューに入りデバイス設定を変更できます。
マスター管理者とは?
-
デバイスに管理者を設定せずに使用すると、誰でも管理メニューに入りデバイス設定を変更できます。 マスター管理者機能は、このようなセキュリティ脆弱性を解決するために、全体管理者の設定を強制する機能です。
-
マスター管理者は直接削除できず、Factory Default のときにのみ削除されます。
新しいデバイスでマスター管理者を登録する
新しいデバイスでは、最初から Master Admin の登録が必須であり、登録しない場合はデバイスの使用が制限されます。
-
新しいデバイスでは、初回起動時に Master Admin 登録画面が表示されます。 Master Admin を登録しないと次の画面に進めません。
-
BioStar Xと接続してデバイス全体の管理者を割り当てても、Master Admin を登録しなければすべての機能を利用できません。
-
新しいデバイスはファームウェアをダウングレードできません。
-
新しいデバイスを初回起動すると Master Admin 登録画面が表示されます。
-
Master Admin を登録するには、少なくとも2種類以上のクレデンシャルを登録する必要があります。 必要な2種類のクレデンシャルを選択して登録してください。
Master Admin に登録できるクレデンシャルは次のとおりです。
クレデンシャルの種類 登録可能数 詳細条件 カード 最大4個 CSN、Wiegandタイプのみ対応
同一タイプ内で重複登録不可顔 最大2個 同じアルゴリズムを搭載したデバイスでのみ登録可能 指紋 最大2個 - PIN 1個 8桁以上 登録条件
-
少なくとも 2 種類以上のクレデンシャルを登録する必要があります。
-
新規デバイスとファームウェアをアップグレードしたデバイスの両方に同じ条件が適用されます。
-
デバイスがサポートするすべてのクレデンシャルを認証手段として使用できます。
-
-
2種類以上のクレデンシャルを登録した後、Complete ボタンを押すと Master Admin の登録が完了します。
ご案内事項
-
デバイスハッシュキーを手動で変更する場合
デバイスハッシュキーを手動で変更する場合、マスター管理者のPINが削除されるという警告メッセージが表示されます。メッセージを確認してから変更してください。
-
RS-485通信区間での顔画像送信制限
RS-485通信区間ではバイオメトリッククレデンシャルの画像が送信されないため、スレーブデバイスで登録済みマスター管理者の顔を参照するときは代替画像が表示されます。
正しい顔の登録と認証方法
顔を登録する際の注意事項
- 顔を登録する際は、装置と顔の距離を60〜100 cmに保ってください。
-
表情を変えないように注意してください。
-
マスク、帽子、アイマスクを着用しないでください。
-
マスクを着用した顔を登録しないでください。 マスクを着用した顔と着用していない顔の両方を登録すると、誤認識率が高くなる可能性があります。
-
頭を上げたり下げたりしないでください。
-
濃い化粧をしないでください。
-
目を閉じないでください。
-
画面に両肩が収まるようにしてください。
-
動かず正面を向いて顔を登録してください。
-
2人の顔が画面に同時に映らないように注意してください。 一度に1人ずつ登録してください。
-
画面の指示に従わないと、顔登録に時間がかかったり失敗したりすることがあります。
顔を認証する際の注意事項
-
デバイスの画面中央に顔が表示されるようにしてください。 位置ガイドが表示された場合は、画面の案内に従って顔を認証してください。
-
帽子、マスク、サングラス、アイパッチなどで顔の一部を覆うと、認証に失敗する可能性があります。 眉毛と顔全体をデバイスが認識できるように、顔を覆わないでください。
-
デバイスから60~100 cmの距離を取って認証してください。
-
デバイスの画面に両肩が表示されるようにしてください。 左右の肩の位置が対称でない場合、認証に失敗する可能性があります。 動かずに正面に立ち、顔を認証してください。
QRコードおよびデバイスライセンスに関する注意事項
正しいQRコード認証方法
ユーザーにQRコードを発行し、認証手段として使用できます。 認識率を高めるため、画面の案内に従って正しくQRコードをスキャンしてください。
-
デバイスのカメラとQRコードの間の距離を30〜40 cmに保ってください。
-
QRコードをデバイスのスキャン画面中央に合わせてください。
-
モバイルデバイスにダウンロードしたQRコードで認証する場合、画面が見やすいようにモバイルデバイスの明るさを調整してください。
デバイスライセンスに関する注意事項
-
QR認証を使用するには、別途デバイスライセンスが必要です。 デバイスライセンスを発行するには、購入先にお問い合わせください。
-
デバイスライセンスファイルは暗号化されているため、任意に変更できません。
-
デバイスライセンスはデバイスIDを基準に発行されます。 不正な方法でデバイスIDを変更した場合、ライセンスの保証サービスは提供されません。
