시작하기

Not translated
This page is currently being translated. We will complete the translation as soon as possible.

장치 사용을 위한 초기 절차를 안내합니다.

구성품

BioStation 3 Max (BS3M-ODB, BS3M-OAPB)	벽걸이용 브래킷 (BS3M-ODB, BS3M-OAPB)	BioStation 3 Max (BS3M-DB, BS3M-APB)	벽걸이용 브래킷 (BS3M-DB, BS3M-APB)
연결 케이블	다이오드	120 Ω 저항	고정용 나사 x6

브래킷 고정용 나사(별 모양)	케이블 커버	퀵 가이드

情報

• 구성품은 설치 환경에 따라 달라질 수 있습니다.

• 브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

각 부분의 명칭 및 기능

• LED 상태 표시등: 제품의 작동 상태가 표시됩니다.

  • 초록색: 인증 성공

  • 빨간색: 인증 실패

  • 파란색: 정상 동작 상태

  • 파란색/초록색 점멸:

    • DHCP를 사용으로 설정 시 IP 주소를 받아오지 못하는 상태

    • Slave 모드일 때 마스터 장치와 연결이 끊어진 상태

  • 빨간색/보라색 점멸: 장치 잠금 상태

  • 노란색 점멸: 입력 대기 상태

• 마이크: 인터폰 연결 시 사용자의 음성을 전달합니다.

  • 마이크를 가리거나 막으면 음성 전달이 원활하지 않을 수 있습니다.

• 적외선 카메라: 적외선 이미지를 촬영합니다.

• 비주얼 카메라: 실제 이미지를 촬영합니다.

• 디스플레이: 동작을 위한 UI를 제공합니다.

• RF 카드 및 모바일 출입카드 인식부: 출입을 위해 RF 카드 또는 모바일 출입카드를 인식시키는 부분입니다.

• 지문 인식부: BS3M-ODB, BS3M-OAPB 출입을 위해 지문을 인식시키는 부분입니다.

• 스피커: 소리를 들을 수 있습니다.

• 이더넷: 이더넷 케이블을 연결합니다.

• Input (4핀): Input 케이블을 연결합니다.

• 릴레이 (3핀): 릴레이 케이블을 연결합니다.

• RS-485 (4핀): RS-485 케이블을 연결합니다.

• USB 확장 포트 (5핀): 기타 액세서리 제품을 연결할 수 있습니다.

• Wiegand 출력 (4핀): Wiegand 출력 케이블을 연결합니다.

• Wiegand 입력 (4핀): Wiegand 입력 케이블을 연결합니다.

• 전원 (2핀): 전원 케이블을 연결합니다.

• USB (Type-C) 메모리 슬롯: USB 메모리를 연결합니다.

케이블 및 커넥터

전원

핀	명칭	색상
1	PWR +VDC	빨간색
2	PWR GND	검은색

릴레이

핀	명칭	색상
1	RLY NO	흰색
2	RLY COM	파란색
3	RLY NC	주황색

RS-485

핀	명칭	색상
1	485 TRXP	파란색
2	485 TRXN	노란색
3	485 GND	검은색
4	SH GND	회색

Input

핀	명칭	색상
1	INPUT0	빨간색
2	INPUT1	노란색
3	INPUT2	주황색
4	INPUT GND	검은색

Wiegand 입출력

핀	명칭	색상
1	WG D0	초록색
2	WG D1	흰색
3	WG GND	검은색
4	SH GND	회색

마스터 관리자 설정하기

Master Admin 기능은 장치의 전체 관리자 권한을 강화하여, 장치의 보안을 향상시키고 무단 접근 및 설정 변경을 방지하기 위한 기능입니다. 이 기능을 통해 반드시 마스터 관리자를 등록해야 하며, 등록된 마스터 관리자만 관리자 메뉴에 진입하여 장치 설정을 변경할 수 있습니다.

마스터 관리자란?

• 장치에 관리자를 설정하지 않고 사용하는 경우, 누구나 관리자 메뉴에 진입하여 장치 설정을 변경할 수 있습니다. 마스터 관리자 기능은 이러한 보안 취약점을 해결하기 위해 전체 관리자 설정을 강제하는 기능입니다.

• 마스터 관리자는 직접 삭제할 수 없으며 Factory Default 시에만 삭제됩니다.

마스터 관리자 등록하기

최초 부팅 시 나타나는 Master Admin 등록 화면에서 Master Admin를 반드시 등록하세요. 등록하지 않을 경우 장치 사용이 제한되며 다음 화면으로 이동할 수 없습니다.

情報

BioStar X와 연결하여 장치 전체 관리자를 할당하더라도 Master Admin를 등록해야만 모든 기능을 사용할 수 있습니다.

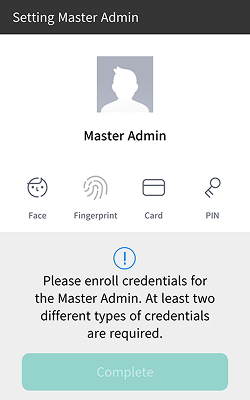

1. 최초 부팅하면 Master Admin 등록 화면이 나타납니다.

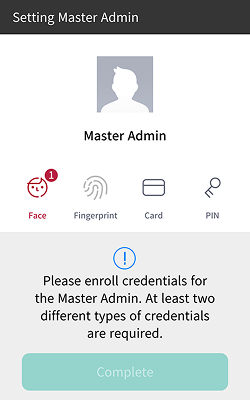

2. Master Admin를 등록하기 위해 최소 두 종류 이상의 크리덴셜을 등록해야 합니다. 원하는 크리덴셜 두 종류를 선택하여 등록하세요.



   Master Admin에 등록할 수 있는 크리덴셜은 다음과 같습니다.

   크리덴셜 종류	등록 가능 개수	세부 조건
   카드	최대 4개	CSN, Wiegand 타입만 지원 동일 타입 내 중복 등록 불가
   얼굴	최대 2개	동종 알고리즘 탑재 장치에서만 등록 가능
   지문	최대 2개	-
   PIN	1개	최소 8자리 이상

   등록 조건

   • 최소 두 종류 이상의 크리덴셜을 등록해야 합니다.

   • 장치가 지원하는 모든 크리덴셜을 인증 수단으로 사용할 수 있습니다.

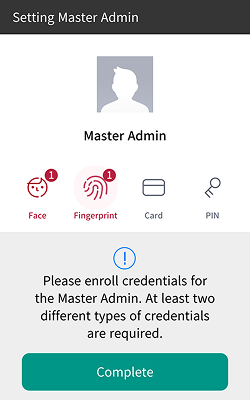

3. 두 종류 이상의 크리덴셜을 등록한 후, Complete 버튼을 누르면 Master Admin 등록이 완료됩니다.



안내 사항

• 장치 해시키 수동 변경 시

  장치 해시키를 수동으로 변경할 경우 마스터 관리자의 PIN이 삭제된다는 경고 메시지가 표시되므로 메시지를 확인한 후 변경하세요.

• RS-485 통신구간 얼굴 이미지 전송 제한

  RS-485 통신구간에서는 바이오메트릭 크리덴셜 이미지가 전송되지 않으므로, 슬레이브 장치에서 등록된 마스터 관리자 얼굴 조회 시 대체 이미지를 표시합니다.

올바른 얼굴 등록 및 인증 방법

얼굴 등록 시 주의 사항

• 얼굴을 등록할 때 장치와 얼굴의 거리를 60~100 cm로 유지하세요.

• 표정이 변하지 않도록 주의하세요.

• 마스크, 모자, 안대를 착용하지 마세요.

• 마스크를 착용한 얼굴을 등록하지 마세요. 마스크를 착용한 얼굴과 착용하지 않은 얼굴을 모두 등록할 경우 오인식률이 높아질 수 있습니다.

• 고개를 들거나 숙이지 마세요.

• 진한 화장을 하지 마세요.

• 눈을 감지 마세요.

• 화면에 양쪽 어깨가 모두 나타나도록 하세요.

• 움직이지 말고, 정면으로 서서 얼굴을 등록하세요.

• 두 명의 얼굴이 화면에 동시에 나타나지 않도록 주의하세요. 한 번에 한 사람씩 등록하세요.

• 화면의 지시에 따르지 않을 경우 얼굴 등록이 오래 걸리거나 실패할 수 있습니다.

얼굴 인증 시 주의 사항

• 장치의 화면 중앙에 얼굴이 나타나도록 하세요. 위치 가이드가 표시될 경우 화면의 안내에 따라 얼굴을 인증하세요.

• 모자, 마스크, 선글라스, 안대 등으로 얼굴의 일부를 가릴 경우 인증에 실패할 수 있습니다. 눈썹과 얼굴을 모두 장치가 인식할 수 있도록 얼굴을 가리지 마세요.

• 장치와의 거리가 90~100 cm 떨어진 위치에서 인증하세요.

• 장치의 화면에 양쪽 어깨가 모두 나타나도록 하세요. 좌우 어깨의 대칭이 맞지 않을 경우 인증에 실패할 수 있습니다. 움직이지 말고, 정면으로 서서 얼굴을 인증하세요.

올바른 지문 입력 방법 BS3M-ODB, BS3M-OAPB

지문 인식률을 높이기 위해 올바르게 지문을 등록하세요. 이 제품은 사용자의 지문 입력 각도 및 위치가 바뀌더라도 지문을 인식할 수 있습니다. 지문을 등록할 때 다음 사항에 유의하여 등록하면 인식률을 높일 수 있습니다.

지문 입력을 위한 손가락 선택

• 한 손에 짐을 들거나 손가락에 상처가 나는 경우와 같이 특정 손가락의 지문을 사용하기 어려운 경우를 대비하여, 한 명의 사용자 당 최대 10 개의 지문을 등록할 수 있습니다.

• 지문이 잘 인식되지 않는 사용자의 경우 동일 손가락을 두 번 중복으로 등록하여 인식률을 높일 수 있습니다.

• 손가락에 상처가 있거나 지문이 흐릴 경우 다른 손가락의 지문을 입력하세요.

• 지문 입력 시 검지 또는 중지를 사용할 것을 권장합니다. 다른 손가락은 지문 센서 중앙에 정확히 위치하기 어려워서 인식률이 떨어질 수 있습니다.

지문 등록 방법

1. 지문을 등록할 때 화면에 "지문을 입력하세요"라고 표시되면 등록할 손가락을 지문 인식부에 올리고, 살며시 눌러 지문이 잘 인식되도록 하세요.

2. "삑" 소리가 난 뒤 재입력 화면이 나타나면, 등록한 손가락의 지문을 다시 스캔하세요. (등록할 손가락의 지문은 두 번 입력합니다.)

지문 등록 시 주의 사항

지문 인식할 때 처음에 등록된 지문과 비교하기 때문에 지문 등록이 가장 중요합니다. 지문을 등록할 때 다음 사항에 유의하세요.

• 손가락이 센서에 완전히 접촉되도록 깊이 위치시키세요.

• 지문의 중심점 부분이 센서의 중심에 오도록 위치시키세요.

• 손가락에 상처가 있거나 지문이 흐릴 경우 다른 손가락의 지문을 입력하세요.

• 지문 인식 시 화면 안내에 따라 움직이지 말고 정확하게 입력하세요.

• 손가락을 세워 센서와의 접촉 면적이 작아지거나 손가락 각도가 틀어진 경우에는 지문 인식이 되지 않을 수 있습니다.

지문 인식이 잘 되지 않는 경우

이 제품은 계절의 변화나 손가락의 상태 변화에 관계없이 지문을 인식할 수 있습니다. 하지만, 외부 환경이나 지문 입력 방법에 따라 인식률의 차이가 있을 수 있습니다. 지문이 잘 인식되지 않는 경우 다음의 조치를 취할 것을 권장합니다.

• 손가락에 물이나 땀이 있을 경우 물기를 닦은 뒤 입력하세요.

• 손가락이 너무 건조한 경우 손 끝에 입김을 가볍게 분 뒤 입력하세요.

• 손가락에 상처가 생긴 경우 다른 손가락의 지문을 다시 등록하세요.

• 처음 등록된 지문은 올바르게 입력되지 않은 경우가 많으므로 지문 등록 시 주의 사항에 따라 지문을 다시 등록하세요.

QR/바코드 및 장치 라이선스에 대한 참고 사항

올바른 QR/바코드 인증 방법

사용자에게 QR/바코드를 발급하여 인증 수단으로 사용할 수 있습니다. 인식률을 높이기 위해 화면의 안내에 따라 올바르게 QR/바코드를 스캔하세요.

• 장치의 카메라와 QR/바코드 사이의 거리를 5~20 cm로 유지하세요.

• QR/바코드를 장치의 스캔 화면 중앙에 오도록 위치시키세요.

• 모바일 장치에 내려받은 QR/바코드로 인증할 경우 화면이 잘 보이도록 모바일 장치의 밝기를 조정하세요.

• 화면의 지시에 따르지 않을 경우 QR/바코드 인식이 오래 걸리거나 실패할 수 있습니다.

장치 라이선스 참고 사항

• 더 다양한 QR/바코드 인증을 사용하려면 별도의 장치 라이선스가 필요합니다. 장치 라이선스를 발급하려면 구입처에 문의하세요.

• 장치 라이선스 파일은 암호화된 파일이므로 임의로 수정할 수 없습니다.

• 장치 라이선스는 장치 ID를 기준으로 발급됩니다. 비정상적인 방법으로 장치 ID를 변경할 경우 라이선스에 대한 보증 서비스가 제공되지 않습니다.
