インストール

インストールに必要な全手順と接続例を提供します。

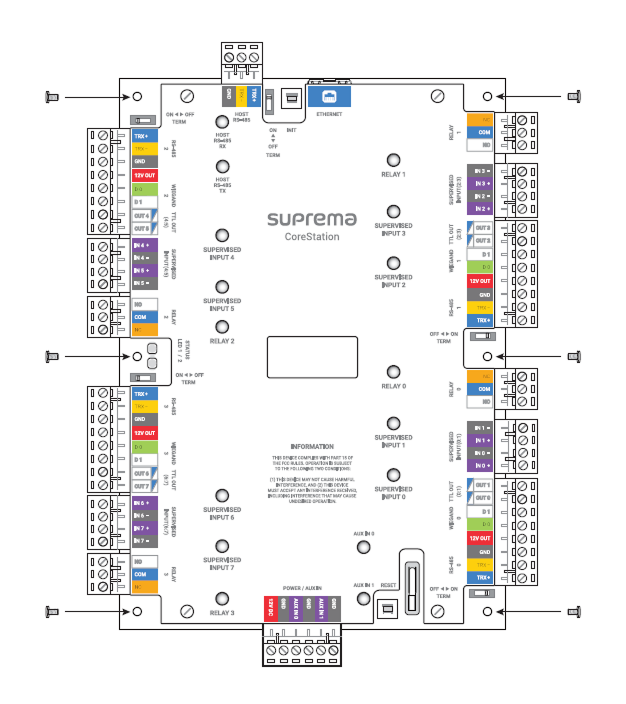

製品の固定

1. 製品を取り付ける位置にスペーサーを固定用ネジで固定します。

2. 固定したスペーサーの上に製品を置き、固定用ネジでしっかり固定します。

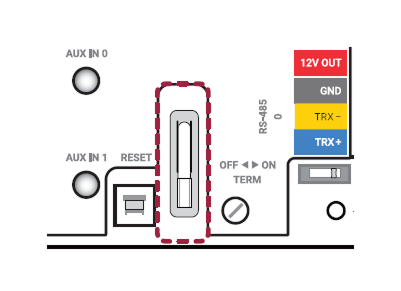

3. RTCバッテリーに付着している放電防止フィルムを取り外してください。



情報

• RTC (Real Time Clock) バッテリーは、製品の電源が切れていても正確な時刻を維持するために使用されます。

• RTCバッテリーの容量は226 mAhで、期待寿命は設置環境と動作方法によって異なる場合があります。 RTCバッテリーを交換する際はCR2032を使用してください。

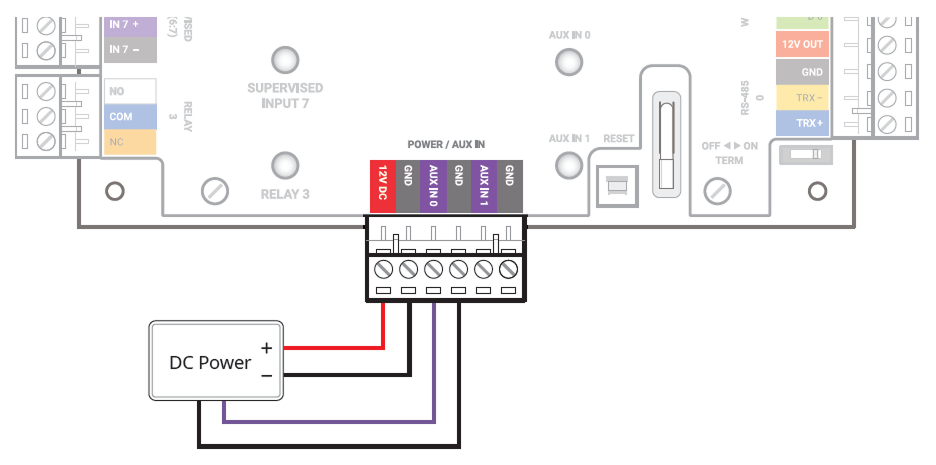

電源接続

注意

• 出入管理装置と製品に接続する電源は必ず分けて使用してください。

• 電源アダプターはIEC/EN 62368-1の認証を受け、端末の消費電力を上回る容量のものを使用してください。 電源アダプターに他の機器も接続する場合は、端末の消費電力と他機器の消費電力を合算した電流容量以上のアダプターを使用する必要があります。

  • 最大消費電流の規格は製品仕様の電源を参照してください。

• 電源アダプターを使用する場合、電源ケーブルの長さを任意に延長しないでください。

情報

電源障害を防ぐため、無停電電源装置（UPS）を接続して使用することを推奨します。

ネットワーク接続

TCP/IP

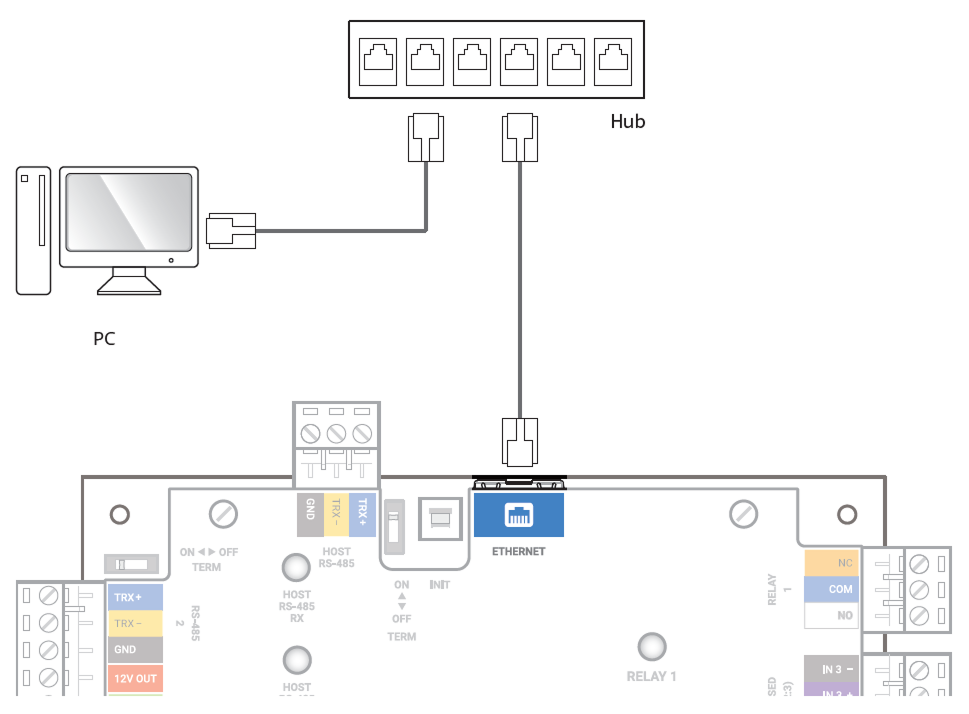

LAN接続（ハブとの接続）

標準タイプのCAT-5ケーブルを使用してハブに接続できます。

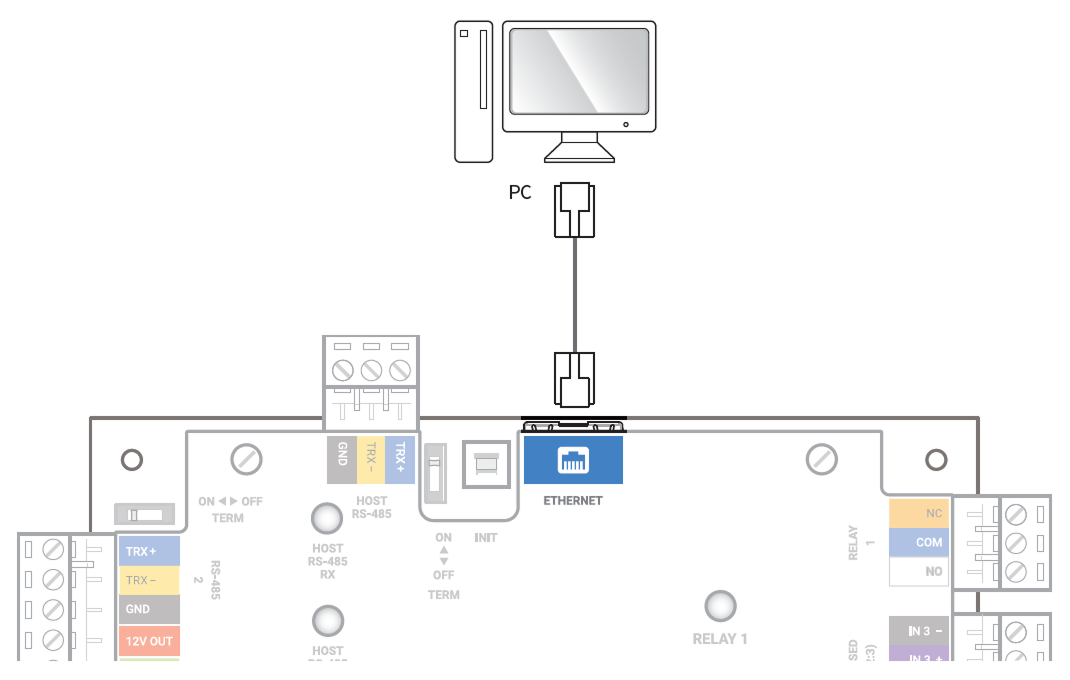

LAN接続（PCと直接接続）

本製品はオートMDI/MDIX機能を備えているため、標準タイプのCAT-5eケーブルでPCに直接接続できます。

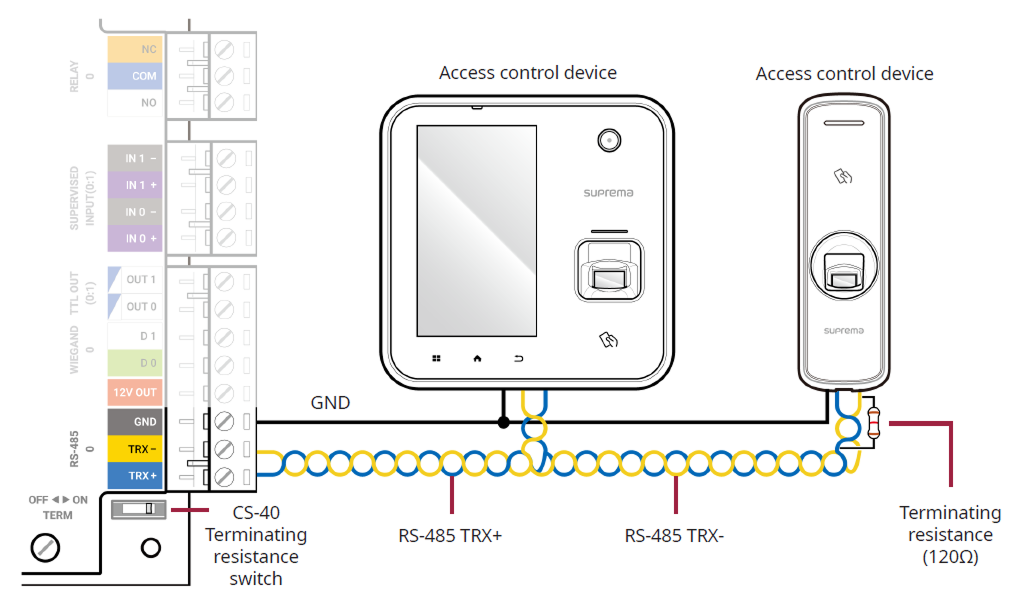

RS-485 接続

本製品は5つのRS-485ポートをサポートしており、1つのRS-485ポートには最大31台の装置を接続できます。

情報

• 製品に接続できるRS-485装置は合計64台を超えることはできません。

• RS-485 ケーブルは AWG26 以上を使用し、すべての配線は ANSI/NFPA 70 規格に準拠する必要があります。

• RS-485 ケーブルには AWG24 のツイストペアケーブルを使用し、最大長は 1.2 km としてください。

• RS-485 ケーブルには特性インピーダンス 120 Ω のケーブルを使用することを推奨します。

• RS-485デイジーチェーン接続の両端に終端抵抗（120 Ω）を接続します。 中間ラインに接続すると信号レベルが低下して通信性能が落ちるため、必ずデイジーチェーンの両端に接続してください。 本製品の終端抵抗スイッチをONに設定します。

リレー接続

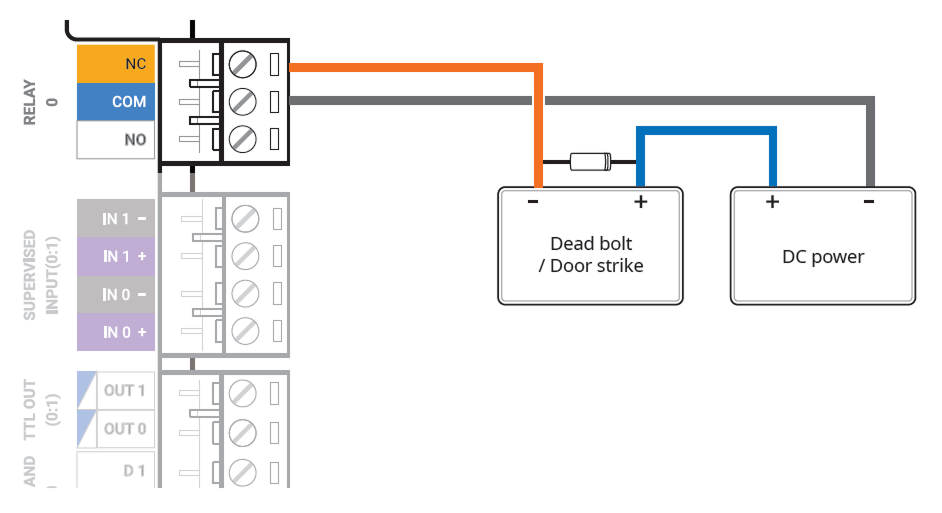

Fail Safe Lock

Fail Safe Lock を使用する場合は、下図のように NC リレーを接続してください。 Fail Safe Lock は通常、リレー回路に電流が流れており、リレーが動作して電流を一時的に遮断すると出入口が開きます。 停電や外部要因で装置の電源が切れた場合、出入口が開きます。

情報

デッドボルトまたはドアストライクを設置する際は、下図のようにダイオードを電源入力の両端に接続してください。 ダイオードの向きに注意し、必ずカソード（ストライプ側）を電源の＋側に接続してください。

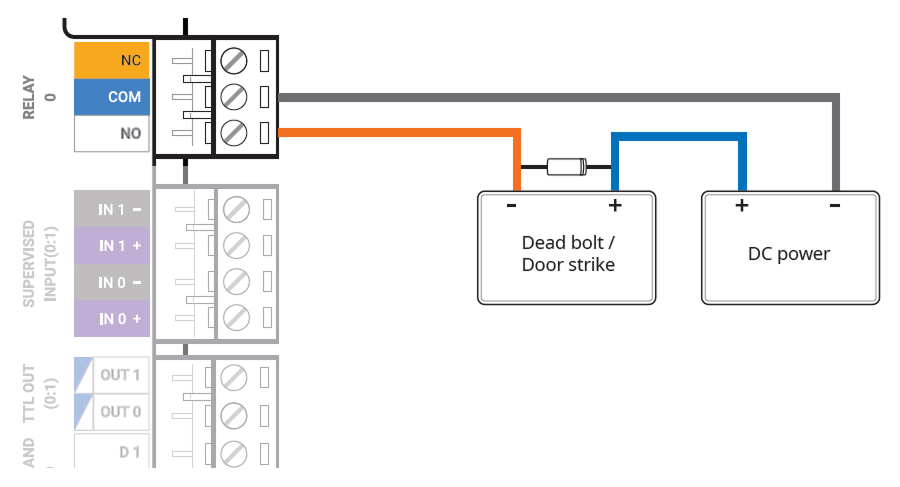

Fail Secure Lock

Fail Secure Lock を使用する場合は、下図のように NO リレーを接続してください。 Fail Secure Lock は通常、リレー回路に電流が流れず、リレーが動作して電流が流れると出入口が開きます。 停電や外部要因で装置の電源が切れた場合、出入口が施錠されます。

情報

デッドボルトまたはドアストライクを設置する際は、下図のようにダイオードを電源入力の両端に接続してください。 ダイオードの向きに注意し、必ずカソード（ストライプ側）を電源の＋側に接続してください。

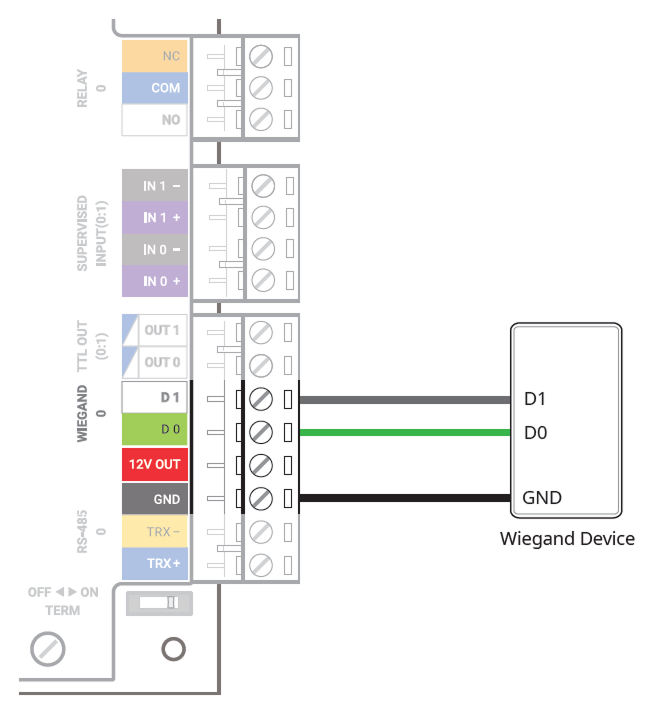

Wiegand接続

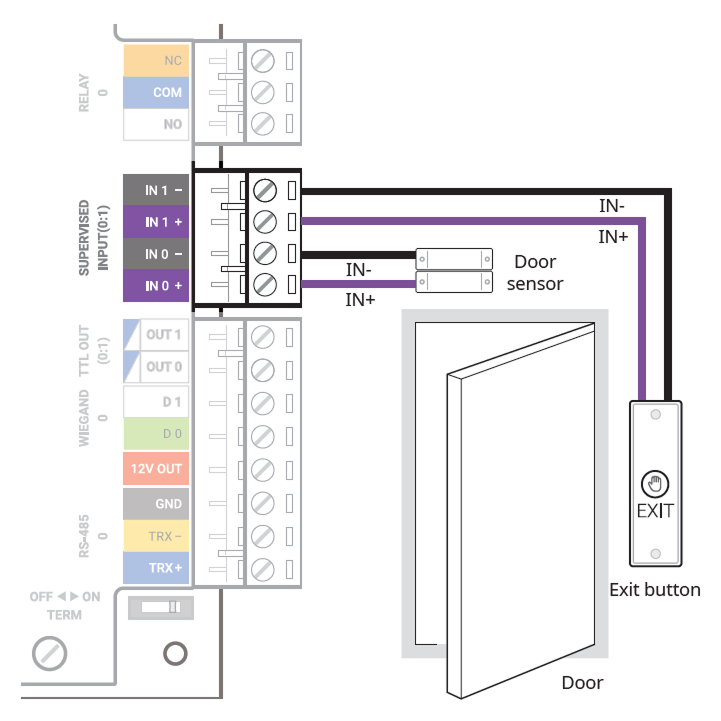

ドアセンサーおよび退室ボタンの接続

SUPERVISED INPUT 0～7端子は、一般的な入力として使用するか、Supervised Inputとして使用するように設定できます。

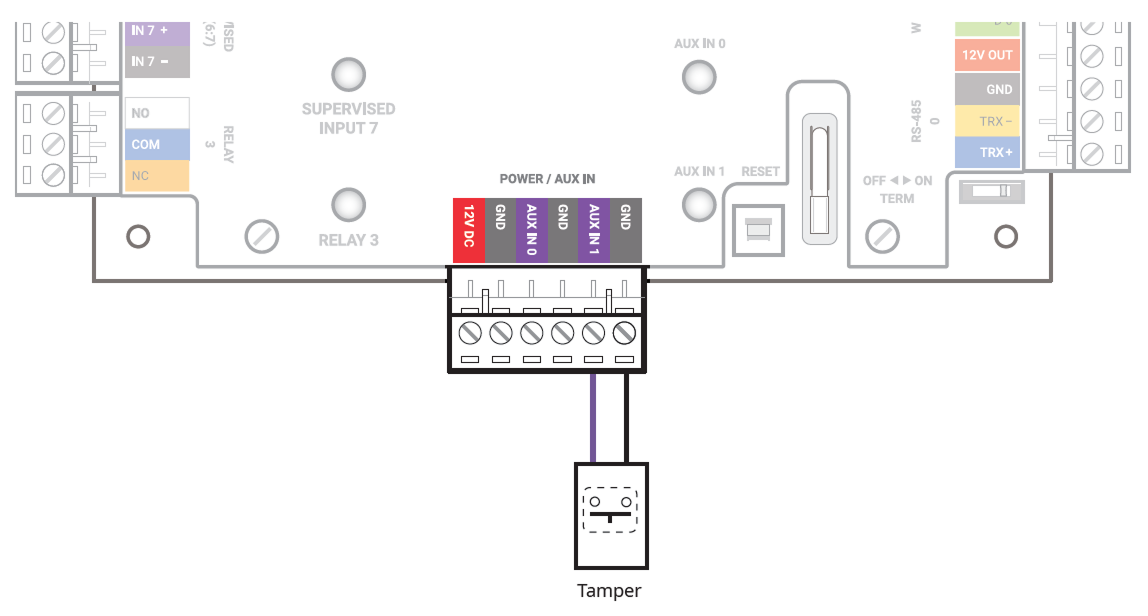

AUX入力の接続

AUX IN端子に電源障害検出器またはタンパーを接続できます。

エンクロージャの設置

物理的および電気的保護のため、本製品をエンクロージャ（ENCR-10）内に設置できます。 エンクロージャには、電源状態LEDボード、電源分配ボード、電源供給装置、タンパースイッチが含まれています。 エンクロージャは別売りです。

バックアップバッテリーを固定する

バッテリーのベルクロストラップを筐体に差し込み、バッテリーを固定します。

注意

バックアップバッテリーは 12 VDC 仕様で 7 Ah 以上のものを使用してください。 本製品は ROCKET 社の 「ES7-12」でテストされており、ES7-12 と同等の製品の使用を推奨します。

情報

• バックアップバッテリーは別売りです。

• バックアップバッテリーのサイズと端子の形状およびサイズを必ず確認します。 バックアップバッテリーのサイズが推奨仕様より大きい場合、筐体に取り付けられない、または取り付け後に筐体を閉じられないことがあります。 また、端子の形状やサイズが異なる場合は、付属のケーブルでバッテリーを接続できません。



製品の固定

1. エンクロージャ内で製品を取り付ける位置を確認してください。



2. 取り付け位置に合わせて製品をエンクロージャに載せ、固定用ネジで固定してください。



情報

• ENCR-10 は壁面に固定して使用できるよう設計されています。 設置高さに制限はありません。安全で使いやすい位置に設置してください。

• ENCR-10 には、筐体固定用ねじ、製品固定用ねじ、電源装置接続用ねじが含まれています。 各ねじを用途に応じて正しく使用してください。

  • 筐体固定用ねじ（直径：4 mm、長さ：25 mm）×4

  • 製品固定用ねじ（直径：3 mm、長さ：5 mm）×6

  • 電源装置ケーブル固定用ねじ（直径：3 mm、長さ：8 mm）×1

電源およびAUX入力、タンパー接続

電源障害を防ぐために、無停電電源装置（UPS）を接続して使用できます。また、停電検出器や他の機器の接点出力を AUX IN 端子に接続できます。

また、タンパーに接続すると、外部要因で筐体が開いた場合にアラームを鳴らしたり、イベントログを残したりできます。

注意

• 出入管理装置と製品に接続する電源は必ず分けて使用してください。

• 電源アダプターはIEC/EN 62368-1の認証を受け、端末の消費電力を上回る容量のものを使用してください。 電源アダプターに他の機器も接続する場合は、端末の消費電力と他機器の消費電力を合算した電流容量以上のアダプターを使用する必要があります。

  • 最大消費電流の規格については、製品仕様の電源を参照してください。

• 電源アダプターを使用する場合、電源ケーブルの長さを任意に延長しないでください。

• バックアップバッテリーは 12 VDC 仕様で 7 Ah 以上のものを使用してください。 本製品は ROCKET 社の 「ES7-12」でテストされており、ES7-12 と同等の製品の使用を推奨します。

工場初期化

CoreStation Setup Manager で工場初期化を実行します。

1. CoreStation Setup Manager に接続し、CONFIGURE をクリックします。

2. Factory Default をクリックします。

情報

• デバイスにルート証明書が保存されていない場合、工場初期化を実行できません。

• CoreStation Setup Manager に接続して製品のネットワーク設定を管理し、スレーブデバイスや入出力ポート、Wiegand ポートの接続状態を確認します。

• CoreStation Setup Manager は、製品のファームウェア バージョン 1.3.1 以上でサポートされます。 ファームウェア バージョン 1.3.1 未満を使用している場合は、BioStar X に接続してファームウェアを最新バージョンにアップグレードします。

• CoreStation Setup Manager の詳細は CoreStation Setup Manager を参照してください。

• BioStar X の最新バージョンは、製品がネットワークに接続され、リセットが可能な状態で確認できます。

• 詳細は Suprema テクニカルサポート (CS@suprema.co.kr) までお問い合わせください。
