インストール
インストールに必要な全手順と接続例を提供します。

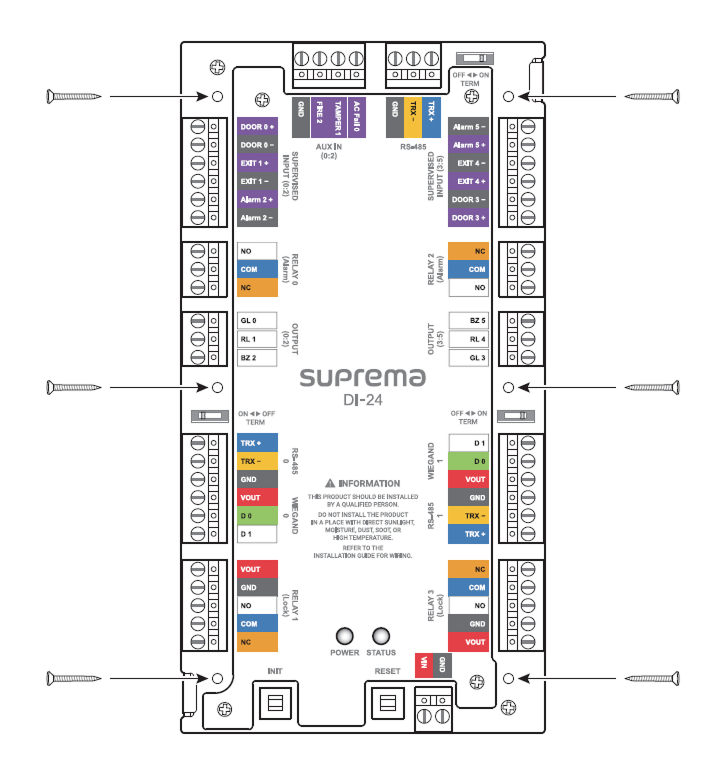

製品の固定
取り付け位置で固定用ネジを使用して製品をしっかり固定してください。

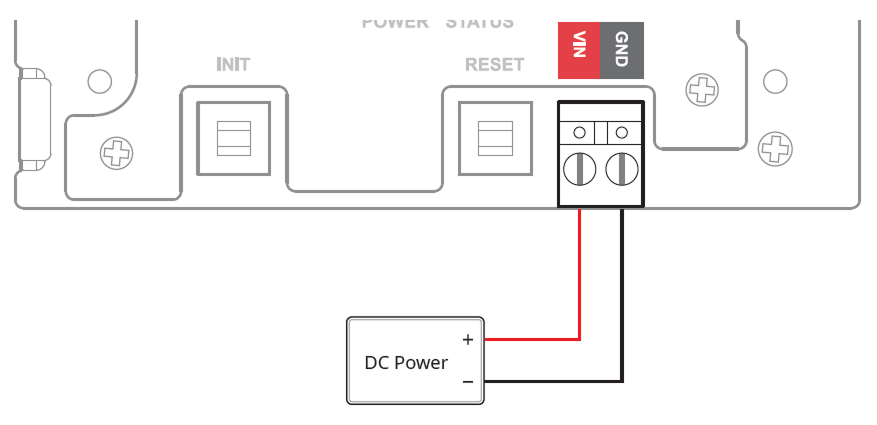

電源接続
- リーダーと製品に接続する電源は必ず分けて使用してください。
-
電源アダプターはIEC/EN 62368-1の認証を受け、端末の消費電力を上回る容量のものを使用してください。 電源アダプターに他の機器も接続する場合は、端末の消費電力と他機器の消費電力を合算した電流容量以上のアダプターを使用する必要があります。
- 最大消費電流の規格は製品仕様の電源を参照してください。
- 電源アダプターを使用する場合、電源ケーブルの長さを任意に延長しないでください。
電源障害を防ぐため、無停電電源装置（UPS）を接続して使用することを推奨します。
電源別リーダー／ロック電力仕様
| 電源 | リーダー（最大電流、台数） | ロック（最大電流、台数） |
|---|---|---|
| DC 12V | 600mA（300mA × 2台） | 1.2A（600mA × 2台） |
| DC 24V | 300mA（150mA × 2台） | 600mA（300mA × 2台） |
ケーブル規格別の最大延長距離
電源接続に使用するケーブルの規格と設置環境によって、接続できる距離が異なる場合があります。 正しく接続しないと装置が誤動作する恐れがあるため、注意してください。 本製品はDC12VとDC24Vの両電源に対応しています。ケーブル規格ごとの最大延長距離を確認し、正しく電源を接続してください。
| ケーブル規格 | DC 12V | DC 24V | ||
|---|---|---|---|---|
| リーダー(300mA) | ロック(600mA) | リーダー(150mA) | ロック(300mA) | |
| 14 AWG | 380 m | 190 m | 1540 m | 770 m |
| 16 AWG | 240 m | 120 m | 960 m | 480 m |
| 18 AWG | 150 m | 75 m | 600 m | 300 m |
RS-485 接続
本製品はRS-485ポートを3つ搭載しており、マスター装置に複数のDoor Interfaceをデイジーチェーン接続することで、最大34ドアの構成が可能です。
-
RS-485ポートに接続できるスレーブ装置は最大4台です。
-
RS-485 0 ポートおよび RS-485 1 ポートには、ポートあたり最大 2 台のデバイスを接続できます。
-
1 つの RS-485 ポートに 3 台以上のデバイスが接続されている場合、スレーブデバイスを検索するときに目的のデバイスが接続可能リストに表示されないことがあります。
-
RS-485 ケーブルは AWG26 以上を使用し、すべての配線は ANSI/NFPA 70 規格に準拠する必要があります。
-
RS-485 ケーブルには AWG24 のツイストペアケーブルを使用し、最大長は 1.2 km としてください。
-
RS-485 ケーブルには特性インピーダンス 120 Ω のケーブルを使用することを推奨します。
-
RS-485デイジーチェーン接続の両端に終端抵抗（120 Ω）を接続します。 中間ラインに接続すると信号レベルが低下して通信性能が落ちるため、必ずデイジーチェーンの両端に接続してください。 本製品の終端抵抗スイッチをONに設定します。
リレー接続
本製品には Alarm と Lock の 2 種類のリレー端子があり、それぞれを用途に応じて使用できます。
-
Alarm：警告灯、サイレン、ブザーなどの警報音を鳴らしたり、侵入通知装置を接続できます。
-
Lock：ストライクロック、マグネティックロックなどの出入口の施錠・解錠用装置を接続できます。
マグネティックロックを使用する場合は、ロックの電源を直接接続してください。
Fail Safe Lock

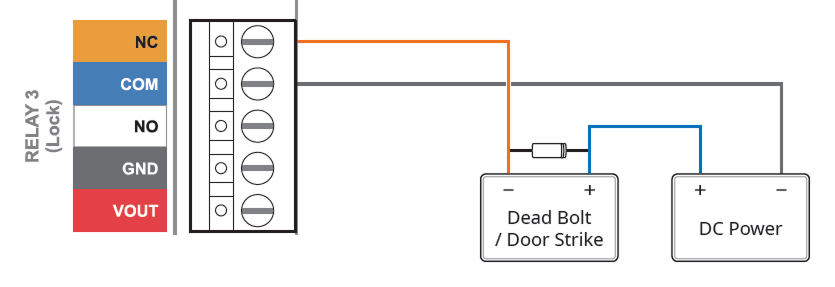

Fail Safe Lock を使用する場合は、下図のように NC リレーを接続してください。 Fail Safe Lock は通常、リレー回路に電流が流れており、リレーが動作して電流を一時的に遮断すると出入口が開きます。 停電や外部要因で装置の電源が切れた場合、出入口が開きます。
出入口のロック装置が作動する際に発生する逆電流からリレーを保護するため、図のようにロック装置の配線両端付近にダイオードを取り付けてください。 ダイオードの向きに注意し、必ずカソード（ストライプ側）を電源の＋側に接続してください。

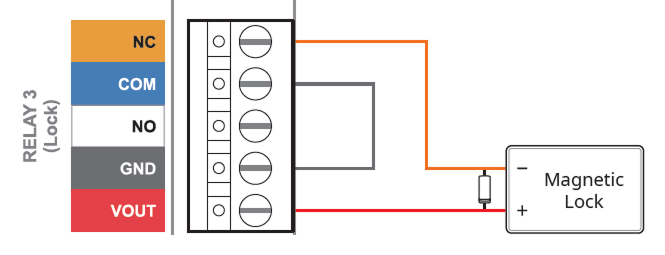

マグネティックロックを使用する場合は、下図のようにロックの電源を Lock 端子の GND、VOUT に直接接続してください。
ロックの電源を直接接続する場合、マグネティックロックのみ使用できます。
Fail Secure Lock

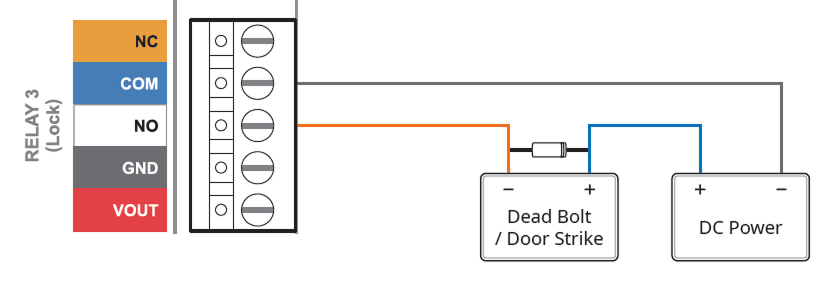

Fail Secure Lock を使用する場合は、下図のように NO リレーを接続してください。 Fail Secure Lock は通常、リレー回路に電流が流れず、リレーが動作して電流が流れると出入口が開きます。 停電や外部要因で装置の電源が切れた場合、出入口が施錠されます。
出入口のロック装置が作動する際に発生する逆電流からリレーを保護するため、図のようにロック装置の配線両端付近にダイオードを取り付けてください。 ダイオードの向きに注意し、必ずカソード（ストライプ側）を電源の＋側に接続してください。

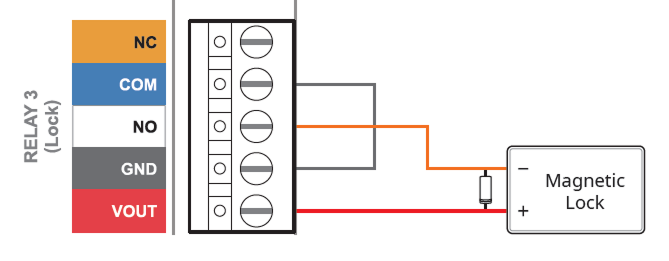

マグネティックロックを使用する場合は、下図のようにロックの電源を Lock 端子の GND、VOUT に直接接続してください。
ロックの電源を直接接続する場合、マグネティックロックのみ使用できます。

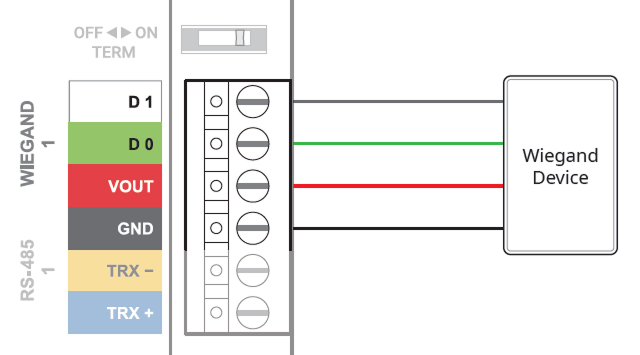

Wiegand接続

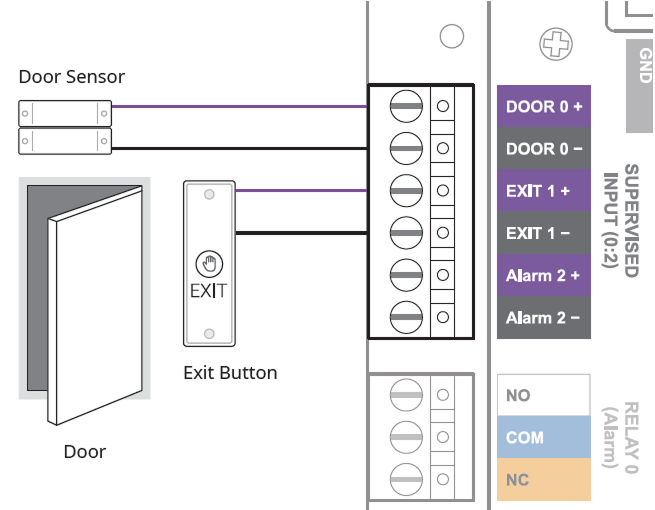

ドアセンサーおよび退室ボタンの接続
SUPERVISED INPUT 0～5端子は、一般入力として使用するか、Supervised Inputとして使用するよう設定できます。
SUPERVISED INPUT Alarm 端子には、1kΩ、2.2kΩ、4.7kΩ、10kΩの抵抗を接続して使用できます。 接続する入力機器に適切な抵抗を取り付けた後、BioStar X で抵抗値を同じ値に設定してください。

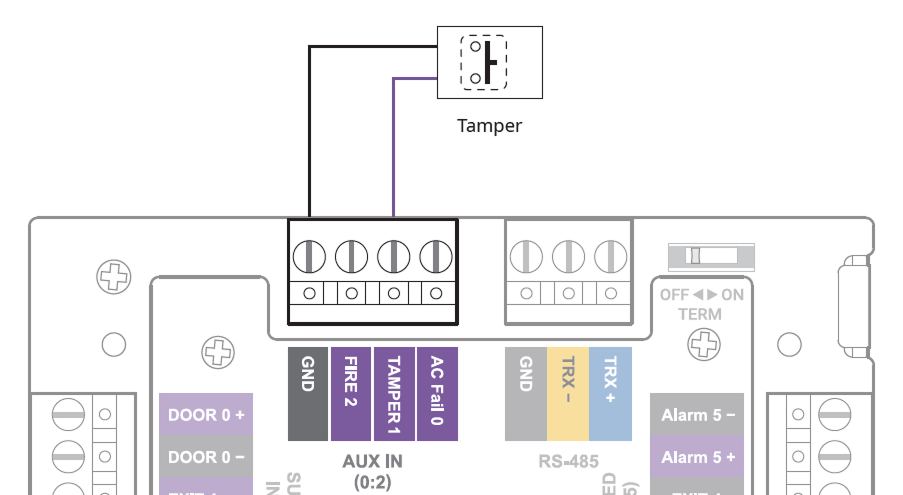

AUX入力の接続
AUX IN端子に電源障害検出器、タンパー、または火災検出器を接続できます。
