はじめに

デバイスを使用するための初期手順を案内します。

同梱物

	壁掛け用ブラケット
Door Module	120 Ω 抵抗

PVCアンカー x4	固定用ネジ x4	スペーサー x4	ダイオード×4

情報

• 同梱品は設置環境によって異なる場合があります。

各部の名称と機能

情報

• INIT ボタンを 2 秒以上押して、デバイスと連動している製品を初期化し、別のデバイスに接続します。

• RESET ボタンを押して、製品を再起動します。

• Supervised Inputを使用する際は、以下のLED状態を参照してください。

  • オレンジ：ショート

  • 赤：オープン

  • 緑：On

  • 消灯：Off

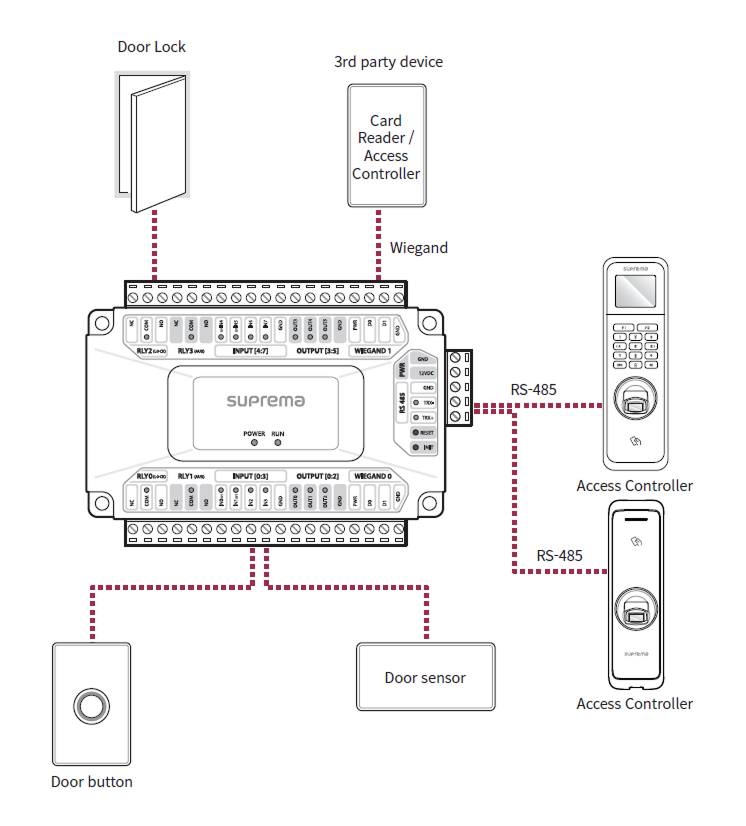

設置例

本製品は多様な入出力とWiegand接続をサポートし、Suprema製デバイスおよび他社製デバイスと連携して拡張性を高めることができます。

Supervised Inputも使用でき、ショート、オープン、On、Offの状態を監視できます。
