はじめに
デバイスを使用するための初期手順を案内します。
同梱物
|
| |
| ケーブルタイ x6 | ||
| ||
| エンクロージャ (ENCR-10) | アースケーブル | |
|
|
|
| 固定用ネジ x4 | PVCアンカー x4 | 製品固定用ねじ x6 |
|
|
|
| フェライトコア | 端子 | 電源装置ケーブル固定用ねじ |
情報
- 同梱品は設置環境によって異なる場合があります。
-
ENCR-10 には、筐体固定用ねじ、製品固定用ねじ、電源装置接続用ねじが含まれています。 各ねじを用途に応じて正しく使用してください。
-
筐体固定用ねじ（直径：4 mm、長さ：25 mm）×4
-
製品固定用ねじ（直径：3 mm、長さ：5 mm）×6
-
電源装置ケーブル固定用ねじ（直径：3 mm、長さ：8 mm）×1
-
- バックアップバッテリーは別売りです。
各部の名称と機能

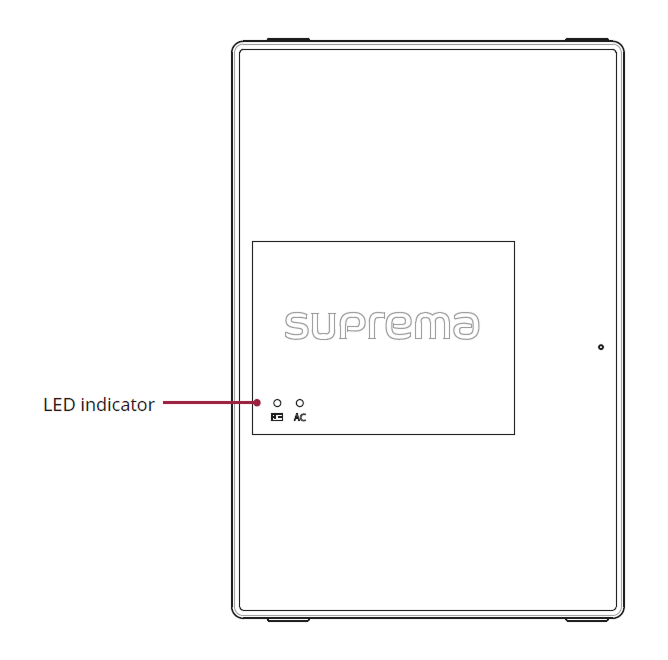

外部

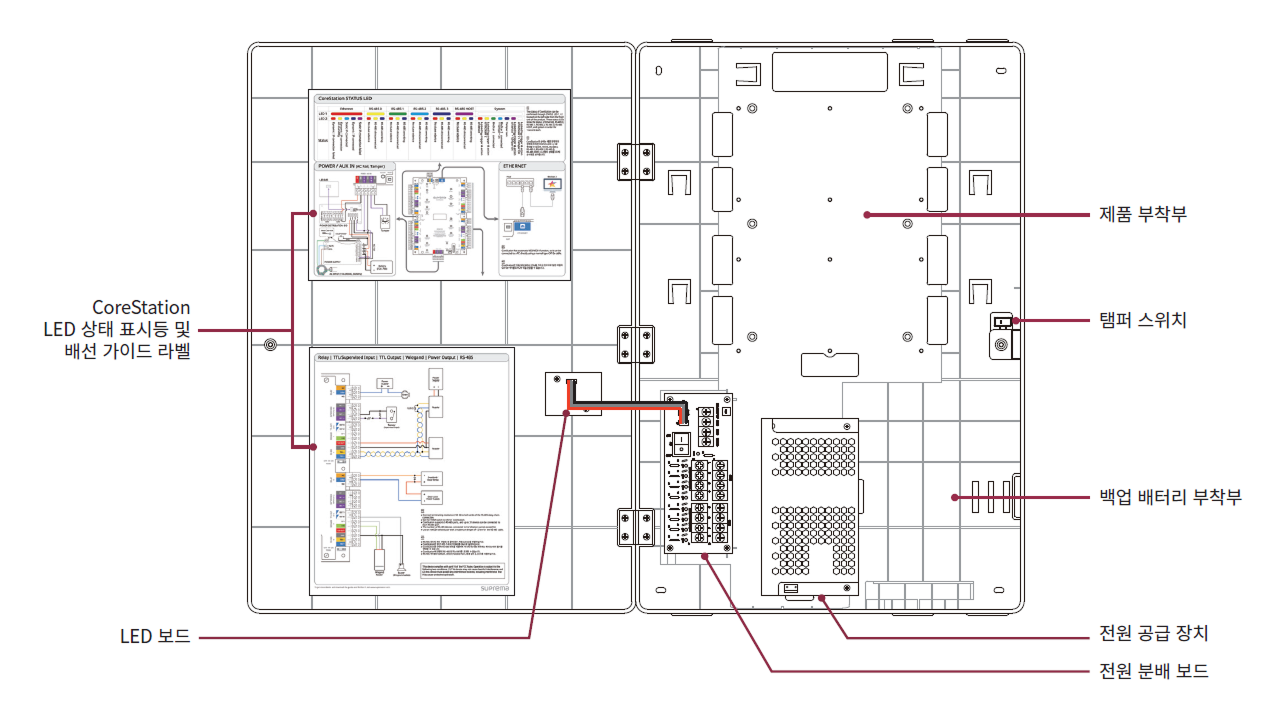

内部
情報
LED ステータスインジケーターおよび配線ガイドラベルは、CoreStation 用に筐体に貼付された状態で提供されます。 各デバイスの LED ステータスインジケーターおよび配線の詳細については、該当製品のガイドを参照してください。
