はじめに
デバイスを使用するための初期手順を案内します。
注意
拡張モジュールの接続は一般ファームウェアではサポートされないため、別途カスタムファームウェアが必要です。
同梱物
|
|
|
| 拡張モジュール | ピンマップラベル | 固定用ネジ x2 |
|
|
| RS-232Cケーブル | RS-485ケーブル |
|
|
| USB拡張ポート接続ケーブル (BioStation 3) | USB拡張ポート接続ケーブル (BioStation 2a) |
情報
- 同梱品は設置環境によって異なる場合があります。

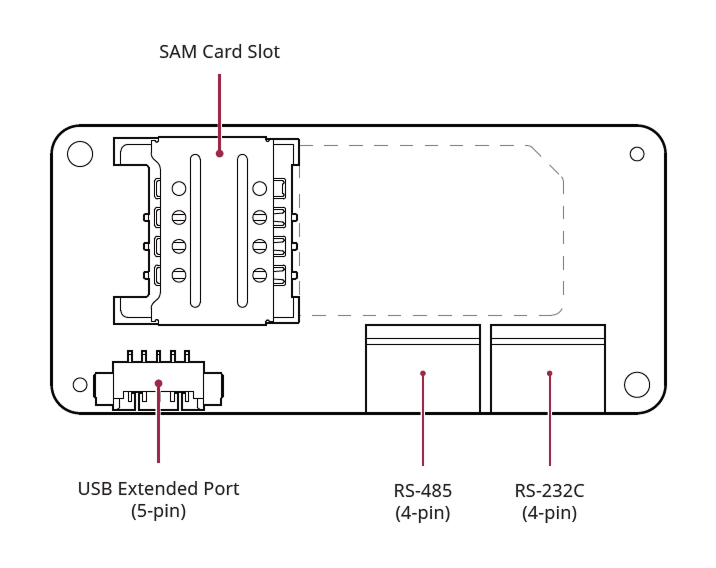

各部の名称と機能
-
SAMカードスロット：SAM (Secure Access Module) カードを使用できます。
-
USB拡張ポート（5ピン）：デバイスと拡張モジュールを接続します。
-
RS-485（4ピン）：RS-485ケーブルを接続します。
-
RS-232C（4ピン）：RS-232Cケーブルを接続します。
ケーブルとコネクタ
RS-232C
| ピン | 名称 | 色 |
|---|---|---|
| 1 | 232 TX | 青 |
| 2 | 232 RX | 黄 |
| 3 | 232 GND | 黒 |
| 4 | SH GND | 灰 |
RS-485
| ピン | 名称 | 色 |
|---|---|---|
| 1 | 485 TRXP | 青 |
| 2 | 485 TRXN | 黄 |
| 3 | 485 GND | 黒 |
| 4 | SH GND | 灰 |
USB拡張ポート接続ケーブル
| ピン | 名称 | 色 |
|---|---|---|
| 1 | MAIN VBUS | 赤 |
| 2 | MAIN DM | 白 |
| 3 | MAIN DP | 緑 |
| 4 | NC | - |
| 5 | MAIN GND | 黒 |

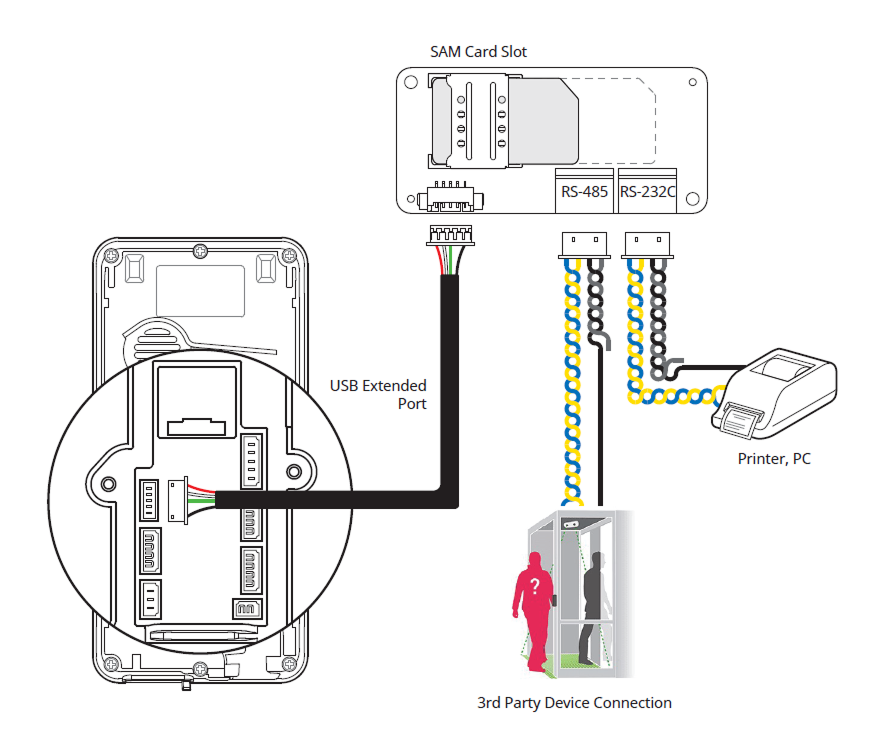

設置例
注意
拡張モジュールの接続は一般ファームウェアではサポートされないため、別途カスタムファームウェアが必要です。
Suprema デバイスに拡張モジュールを装着すると、RS-485、RS-232C ポートおよび SAM カードを追加で使用できます。
拡張モジュールを取り付け可能なSupremaデバイスは次のとおりです。
