はじめに
デバイスを使用するための初期手順を案内します。
同梱物
|
|
|
| FaceStation 2 | 壁掛けブラケット | ドリルテンプレート |
|
|
|
|
| 接続ケーブル | ダイオード | 120 Ω 抵抗 | ブラケット固定用ネジ（星形） |
|
|
|
|
| PVCアンカー x4 | 固定用ネジ x4 | クイックガイド | オープンソースライセンスガイド |
- 同梱品は設置環境によって異なる場合があります。
- ブラケットと製品を組み立てる際は、セキュリティを向上させるため、製品固定用ネジの代わりに同梱のブラケット固定用ネジ（星形）を使用できます。

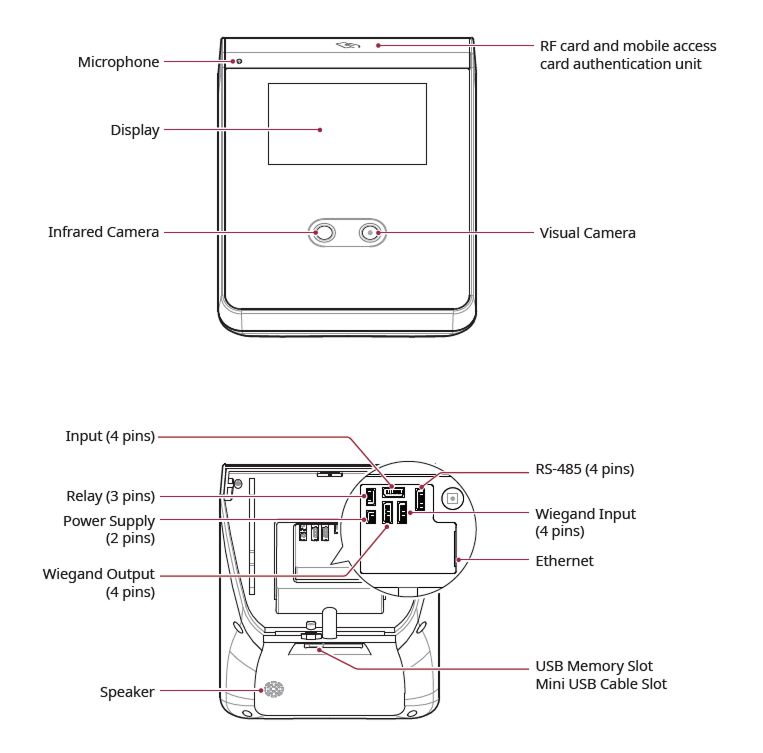

各部の名称と機能
-
マイク：インターホン接続時にユーザーの音声を伝えます。
- マイクを覆ったり塞いだりすると、音声が正常に伝わらない場合があります。
-
ディスプレイ：操作用のUIを提供します。
-
赤外線カメラ：赤外線画像を撮影します。
-
ビジュアルカメラ：実際の画像を撮影します。
-
RFカード・モバイル入退出カードリーダー：入退出のためにRFカードまたはモバイル入退出カードを読み取る部分です。
-
スピーカー：音を出力します。
-
USBメモリスロット：USBメモリを接続します。
- Supremaサーマルカメラ（TCM10-FS2）とUSBメモリは同時に使用できません。
-
Mini USBケーブルスロット：今後対応予定です。
-
Input (4ピン)：Inputケーブルを接続します。
-
RS-485（4ピン）：RS-485ケーブルを接続します。
-
リレー（3ピン）：リレーケーブルを接続します。
-
電源（2ピン）：電源ケーブルを接続します。
-
イーサネット：イーサネットケーブルを接続します。
-
Wiegand入力（4ピン）：Wiegand入力ケーブルを接続します。
-
Wiegand出力（4ピン）：Wiegand出力ケーブルを接続します。
ケーブルとコネクタ
電源
| ピン | 名称 | 色 |
|---|---|---|
| 1 | PWR +VDC | 赤(白線) |
| 2 | PWR GND | 黒(白線) |
リレー
| ピン | 名称 | 色 |
|---|---|---|
| 1 | RLY NO | 白 |
| 2 | RLY COM | 青 |
| 3 | RLY NC | オレンジ |
RS-485
| ピン | 名称 | 色 |
|---|---|---|
| 1 | 485 TRXP | 青 |
| 2 | 485 TRXN | 黄 |
| 3 | 485 GND | 黒 |
| 4 | SH GND | 灰 |
入力
| ピン | 名称 | 色 |
|---|---|---|
| 1 | INPUT0 | 赤 |
| 2 | INPUT1 | 黄 |
| 3 | INPUT GND | 黒 |
| 4 | SH GND | 灰 |
Wiegand入出力
| ピン | 名称 | 色 |
|---|---|---|
| 1 | WG D0 | 緑 |
| 2 | WG D1 | 白 |
| 3 | WG GND | 黒 |
| 4 | SH GND | 灰 |
正しい顔の登録と認証方法
顔を登録する際の注意事項
- 顔を登録する際は、装置と顔の距離を40〜80 cmに保ってください。
-
表情を変えないように注意してください。
-
マスク、帽子、アイマスクを着用しないでください。
-
マスクを着用した顔を登録しないでください。 マスクを着用した顔と着用していない顔の両方を登録すると、誤認識率が高くなる可能性があります。
-
頭を上げたり下げたりしないでください。
-
濃い化粧をしないでください。
-
目を閉じないでください。
-
画面に両肩が収まるようにしてください。
-
動かず正面を向いて顔を登録してください。
-
2人の顔が画面に同時に映らないように注意してください。 一度に1人ずつ登録してください。
-
画面の指示に従わないと、顔登録に時間がかかったり失敗したりすることがあります。
顔を認証する際の注意事項
-
デバイスの画面中央に顔が表示されるようにしてください。 位置ガイドが表示された場合は、画面の案内に従って顔を認証してください。
-
帽子、マスク、サングラス、アイパッチなどで顔の一部を覆うと、認証に失敗する可能性があります。 眉毛と顔全体をデバイスが認識できるように、顔を覆わないでください。
-
デバイスから40~80 cmの距離を取って認証してください。
-
デバイスの画面に両肩が表示されるようにしてください。 左右の肩の位置が対称でない場合、認証に失敗する可能性があります。 動かずに正面に立ち、顔を認証してください。
