設定

システムおよびデバイスの設定方法について案内します。

画面とサウンド

デバイスの画面とサウンドの設定を変更できます。

1. を押して、管理者権限の認証手段で認証してください。

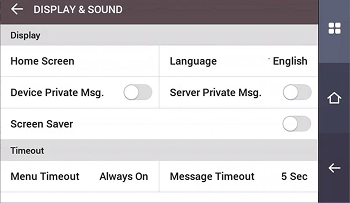

2. DISPLAY & SOUNDを押してください。

3. 必要な項目を変更してください。

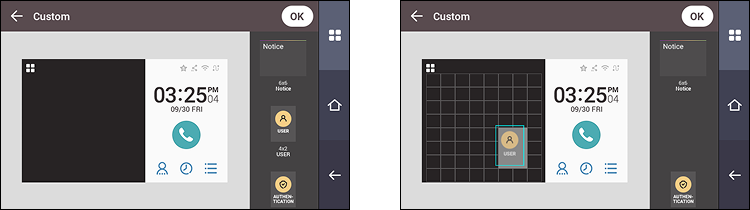

   • Home Screen：ホーム画面の背景に表示する項目を選択できます。 スタイルで「ユーザー定義」を選択すると、ホーム画面をユーザーが直接編集できます。 編集したいオブジェクトを長押ししてドラッグ＆ドロップし、ホーム画面を編集してください。



   • Language：画面に表示される言語を選択できます。

   • Device Private Msg.：ユーザーが認証する際に画面に表示する個人メッセージの使用有無を設定できます。 Device Private Msg. は BioStar Device SDK を使用して設定できます。 設定していない場合、デバイスで Device Private Msg. を有効にしても、認証が成功したときにメッセージは表示されません。

   • Server Private Msg.：ユーザーが認証する際に画面に表示される個人メッセージの使用有無を設定できます。 Server Private Msg.はBioStar X APIを使用して設定できます。 設定していない場合、デバイスでServer Private Msg.を有効にしても、認証成功時にメッセージは表示されません。

   • Screen Saver：スクリーンセーバーの使用有無を設定できます。 スクリーンセーバーを使用すると、デバイスを使用していないときに画面の明るさを下げ、不要な電力消費を抑えることができます。

   • Menu Timeout：メニュー画面が自動的に消えるまでの時間（秒）を設定できます。 設定した時間内にボタン入力がない場合は、ホーム画面に戻ります。

   • Message Timeout：設定完了メッセージや通知メッセージなどが自動的に消えるまでの時間（秒）を設定できます。

   • Backlight Timeout：画面のバックライトが消灯するまでの時間（秒）を設定できます。

   • Voice Instruction：通知音の代わりに音声ガイダンスを使用できます。

   • Volume：音量を設定できます。

情報

BioStar Device SDK の詳細については、Suprema ナレッジベースの BioStar Device SDK ページ を参照してください。

通信

Ethernet、サーバー、シリアル通信など、デバイスの通信設定を変更できます。

イーサネット

1. を押して、管理者権限の認証手段で認証してください。

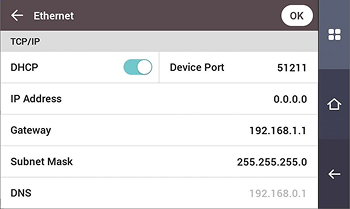

2. NETWORK → Ethernetを選択してください。

3. 必要な項目を設定してください。



   • DHCP：DHCPの使用有無を設定します。 DHCP設定をオフにすると、IP Address, Gateway, Subnet Maskをユーザーが編集できます。

   • Device Port：デバイスのポートを設定できます。

   • IP Address：デバイスのIPアドレスを確認できます。 編集するにはDHCP設定をオフにします。

   • Gateway：デバイスのゲートウェイを確認できます。 編集するにはDHCP設定をオフにします。

   • Subnet Mask：デバイスのサブネットマスクを確認できます。 編集するにはDHCP設定をオフにします。

   • DNS：ドメインネームサーバーのアドレスを設定できます。

4. 設定を保存するにはOKを押します。

情報

EthernetはWirelessと同時には使用できません。

無線 LAN

1. を押して、管理者権限の認証手段で認証してください。

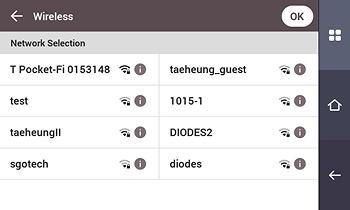

2. NETWORK → Wirelessを選択してください。

3. 接続可能なネットワークの一覧が表示されます。



4. 接続したいネットワークを選択し、パスワードを入力します。 OKを押すと無線ネットワークに接続されます。

5. 使用する無線ネットワークの を押し、DHCP設定をオフにすると、IP Address, Gateway, Subnet Mask, DNSをユーザーが変更できます。

情報

• WirelessはFS2-AWBモデルでのみ使用できます。

• WirelessはEthernetと同時には使用できません。

• Wirelessで接続するには無線ルーターが必要です。 無線ルーターの設置および設定については、無線ルーターのユーザーガイドを参照してください。

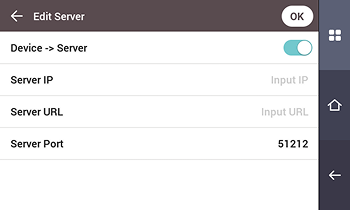

サーバー

1. を押して、管理者権限の認証手段で認証してください。

2. NETWORK → Serverを選択してください。

3. 必要な項目を設定してください。



   • Device → Server：デバイスから入力した情報を持つサーバーに直接接続信号を送信できます。 Device → Server設定をオンにすると、Server IP, Server URL, Server Portをユーザーが入力できます。

   • Server IP：BioStar XがインストールされたPCのIPを入力します。

   • Server URL：Server IPの代わりにServer URLを入力できます。

   • Server Port：BioStar XがインストールされたPCのポートを入力します。

4. 設定を保存するにはOKを押します。

シリアル通信設定

1. を押して、管理者権限の認証手段で認証してください。

2. NETWORKを押してから、Serial Settingで必要な項目を変更してください。



   • RS-485：RS-485の動作モードを選択できます。

   • Baud Rate：必要な通信速度を選択できます。

デバイス

インターホン

SIPインターホンのアカウントと内線を設定できます。

1. を押して、管理者権限の認証手段で認証してください。

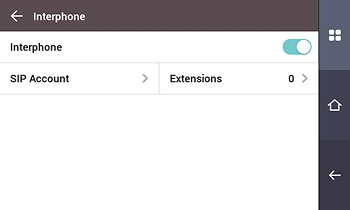

2. DEVICE → Interphoneを押してください。



   • Interphone：インターホンの有効／無効を設定できます。 インターホン設定をオンにすると、SIP AccountとExtensionsを設定できます。

   • SIP Account：SIPサーバーにデバイスを登録できるよう、各項目を正しく入力してください。

   • Extensions：内線番号を追加および削除できます。

リレー

デバイスでOpen TimeとExit Buttonの入力ポートを設定できます。

1. を押して、管理者権限の認証手段で認証してください。

2. DEVICE → Relayを押してください。

   • Relay：リレーの有効化を設定できます。 リレー設定をオンにすると、Open TimeとExit Buttonを設定できます。

   • Open Time：正しくユーザー認証が行われたときにドアを開けておく時間を設定できます。

   • Exit Button：退出ボタンが接続されている入力ポートを選択してください。

   • Switch：退室ボタン入力ポートのスイッチ（N/O または N/C）の種類を選択できます。

日付と時刻

日付と時刻を設定できます。 正確なログデータを収集するために適切に設定してください。

1. を押して、管理者権限の認証手段で認証してください。

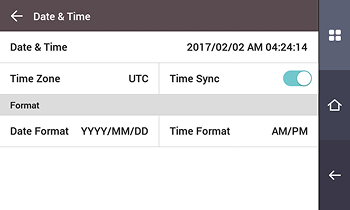

2. DEVICE → Date & Timeを押してください。

3. 必要な項目を変更してください。



   • Date & Time：現在の日付と時刻を確認できます。 直接修正するには、Time Syncをオフにしてください。

   • Time Zone：現在の地域の時間基準を設定できます。

   • Time Sync：サーバーと時刻を同期できます。 サーバーと時刻を同期するには、Time Syncをオンにしてください。

   • Date Format：日付形式を設定できます。 YYYY/MM/DD、MM/DD/YYYY、DD/MM/YYYYを選択できます。

   • Time Format：時刻形式を設定できます。 AM/PM、24-Hourを選択できます。

サマータイム

デバイスで夏時間（DST）を適用できます。 開始日時と終了日時を適切に設定してください。

1. を押して、管理者権限の認証手段で認証してください。

2. DEVICE → Daylight Saving Timeを選択し、を押してサマータイムを追加してください。

3. 必要な項目を変更してください。

   • Name：サマータイム名を確認できます。

   • Start Month / Start Week / Start Day / Start Time：サマータイム適用を開始する月、週、曜日、時刻を設定してください。

   • End Month / End Week / End Day / End Time：サマータイム適用を終了する月、週、曜日、時刻を設定してください。

4. 設定を保存するにはOKを押します。

デバイス情報

モデル名、デバイス ID、シリアル番号、デバイスおよびファームウェアのバージョン、カーネル、MAC アドレスを確認できます。

1. を押して、管理者権限の認証手段で認証してください。

2. DEVICE → Device Infoを選択してください。 Model Name、Device ID、Serial No.、HW、FW、Kernel、MAC、WiFi MACの情報を確認できます。

情報

WiFi MAC項目はFS2-AWBモデルでのみ確認できます。

メモリ情報

メモリ使用情報を確認できます。

1. を押して、管理者権限の認証手段で認証してください。

2. DEVICE → Memory Infoを選択してください。 デバイスのメモリ使用状況を確認できます。

USB メモリ

デバイスに USB メモリを接続してユーザー情報をインポートしたり、ログとユーザー情報をエクスポートしたりできます。 ファームウェアをアップグレードすることもできます。

1. を押して、管理者権限の認証手段で認証してください。

2. DEVICE → USB Memoryを選択してください。

3. 必要な項目を選択して設定を変更してください。

   • Import：接続されたUSBメモリからユーザー情報をインポートできます。

   • Export：接続されたUSBメモリにエクスポートする情報を選択できます。

   • FW Upgrade：接続されたUSBメモリにファームウェアファイルが保存されている場合、ファームウェアをアップグレードできます。

注意

ファームウェアのアップグレード中に電源が切れないよう注意してください。 故障の原因になります。

セキュリティタンパー

セキュリティタンパーの使用可否を設定できます。 セキュリティタンパーが発生した場合、すべてのユーザー、すべてのログ、セキュリティキーが削除されます。

1. を押して、管理者権限の認証手段で認証してください。

2. DEVICEを選択してください。

3. タンパー発生時にすべてのユーザー、すべてのログ、セキュリティキーが削除されるように設定するには、Secure Tamper設定をオンにしてください。

デバイスの再起動

デバイスを再起動できます。

1. を押して、管理者権限の認証手段で認証してください。

2. DEVICE → Restart Deviceを選択してください。

3. デバイスを再起動するには OK を押してください。 前の画面に戻るには Cancel を押してください。

デフォルト値に戻す

デバイス設定、ネットワーク設定、ユーザー権限などが初期化されます。

1. を押して、管理者権限の認証手段で認証してください。

2. DEVICE → Restore Defaultを選択してください。

   • All settings：デバイスに保存されているすべての設定を初期化します。 デバイス設定をすべて初期化するには、OK → OKを押してください。 前の画面に戻るには Cancel を押してください。

   • Keep Network Settings：ネットワーク設定を除くすべての設定を初期化します。 ネットワーク設定を除くすべての設定を初期化するには、OK → OKを押してください。 前の画面に戻るには Cancel を押してください。

   • Factory Default：デバイスに保存されているすべての情報とルート証明書を削除し、設定を初期化します。

   • Delete the Root Certificate：デバイスに保存されているルート証明書を削除します。

3. Restore Default を実行すると、デバイスが再起動します。

情報

• 初期化を実行すると、ユーザー権限も同時に初期化されます。 初期化を実行した後、必ずユーザー権限を再設定してください。

• 初期化を実行しても言語設定は変更されません。

• Factory Default メニューは、デバイスにルート証明書が保存されている場合に使用できます。

• Delete the Root Certificate メニューは、デバイスにルート証明書が保存され、全管理者が設定されている場合に使用できます。

ユーザー ID の種類

デバイスに登録するユーザー ID の形式を選択できます。

1. を押して、管理者権限の認証手段で認証してください。

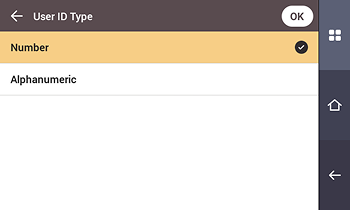

2. DEVICE → User ID Typeを選択してください。



   • Number：ユーザー ID は数字のみ入力できます。

   • Alphanumeric：ユーザー ID は英字、数字、一部記号 _ - を組み合わせて入力できます。

3. 必要な項目に変更した後、OKを押してください。

熱画像カメラ

デバイスとサーマルカメラを連携させ、出入口を通過するユーザーの温度を測定し、基準温度を超えたユーザーのアクセスを制限できます。

1. を押して、管理者権限の認証手段で認証してください。

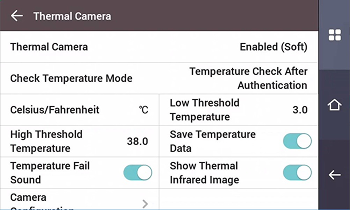

2. DEVICE → Thermal Cameraを選択してください。

3. 必要な項目を変更してください。



   • Thermal Camera：サーマルカメラの使用可否を設定できます。 Enabled (Hard)に設定すると、基準温度を超えたユーザーは認証が拒否され、温度超過イベントがログに記録されます。 Enabled (Soft)に設定すると、基準温度を超えたユーザーでも認証できますが、温度超過イベントがログに記録されます。

   • Check Temperature Mode：用途に応じて温度確認モードを設定できます。

     • Temperature Check After Authentication：認証を実施した後、ユーザーの温度を測定します。

     • Temperature Check Before Authentication：ユーザーの温度を測定してから認証を実施します。 このモードを使用すると、基準温度を超えるユーザーは認証できません。

     • Check Temperature Only：デバイスを温度測定専用として使用できます。 このモードを使用すると、認証に関係なく基準温度以下のユーザーはすべて通行できます。

   • Celsius/Fahrenheit：温度表示単位を設定できます。

   • Low Threshold Temperature：入場を制限する最低基準温度を設定できます。 表面温度が最低基準温度より低いユーザーは認証が拒否されます。
     低基準温度は 1 °C～45 °C の範囲で設定でき、高基準温度より高く設定することはできません。

   • High Threshold Temperature：入室を制限するための最高基準温度を設定します。 表面温度が高基準温度を上回るユーザーは認証を拒否されます。
     高基準温度は 1 °C～45 °C の範囲で設定でき、低基準温度より低く設定することはできません。

   • Save Temperature Data：ユーザーの温度ログを保存するかどうかを設定します。 このオプションを有効にすると、認証の成否とユーザーの温度値の両方がログに保存され、無効にすると認証の成否のみがログに保存されます。

   • Show Thermal Infrared Image：デバイス画面にサーマル画像を表示するかどうかを設定します。

   • Camera Configuration：正確な測定のためにカメラの詳細オプションを設定します。

     • Distance(cm)：ユーザーとサーマルカメラの距離を設定します。

     • Emission Rate：赤外線放射率を設定します。

     • ROI X(%), ROI Y(%), ROI Width(%), ROI Height(%)：近くに他の照明が設置されている場合でも、サーマルカメラがその照明ではなくユーザーの温度を自動で測定するように設定できます。 ROI（関心領域）の位置とサイズを調整して、サーマルカメラが温度を測定する領域を手動で設定します。

     • Skin Temperature Compensation：使用環境と周囲温度を考慮してサーマルカメラが自動で温度を補正するように設定します。

     • Skin Temperature Correction：使用環境に応じて温度を一定値だけ高くまたは低く測定するように補正できます。 例えば、常に温度が 0.1 °C 高く測定される環境では、補正値を -0.1 に設定してください。

情報

• 最適な性能を得るために、カメラ設定のサブオプションはデフォルト値のまま使用することを推奨します。 各オプションのデフォルト値は次のとおりです。

  • Distance(cm)：100

  • Emission Rate：0.98

  • ROI X(%)：47

  • ROI Y(%)：45

  • ROI Width(%)：15

  • ROI Height(%)：10

• サーマルカメラは TCM10-FS2 をサポートしています。
