はじめに
デバイスを使用するための初期手順を案内します。
同梱物
|
|
| Output Module | ドリルテンプレート |
|
|
|
| 固定用ネジ x12 | スペーサー x6 | ダイオード x12 |
情報
- 同梱品は設置環境によって異なる場合があります。
アクセサリー
この製品ではアクセサリとして筐体（ENCR-10）を併せて購入でき、1つの筐体に2台の製品を設置できます。
エンクロージャには、電源状態LEDボード、電源分配ボード、電源供給装置、タンパースイッチが含まれています。 製品を筐体に設置する方法は筐体の設置を参照してください。
|
| ENCR-10 |
情報
- ENCR-10 は壁面に固定して使用できるよう設計されています。 設置高さに制限はありません。安全で使いやすい位置に設置してください。
-
ENCR-10 には、筐体固定用ねじ、製品固定用ねじ、電源装置接続用ねじが含まれています。 各ねじを用途に応じて正しく使用してください。
-
筐体固定用ねじ（直径：4 mm、長さ：25 mm）×4
-
製品固定用ねじ（直径：3 mm、長さ：5 mm）×6
-
電源装置ケーブル固定用ねじ（直径：3 mm、長さ：8 mm）×1
-
各部の名称と機能
情報
-
INIT ボタンを 2 秒以上押して、デバイスと連動している製品を初期化し、別のデバイスに接続します。
-
RESET ボタンを押して、製品を再起動します。
LED ステータス表示灯
LED ステータス表示灯の色で製品の動作状態を確認できます。
| 項目 | LED | 状態 |
|---|---|---|
| POWER | 赤色点灯 | 電源オン |
| STATUS | 緑色点灯 | セキュアセッションで接続中 |
| 青色点灯 | マスターに接続されていない状態 | |
| ピンク色点灯 | ファームウェアをアップグレード中 | |
| 黄色点灯 | 暗号キーが異なる、または OSDP パケットの欠落により RS-485 通信エラーが発生している状態 | |
| 水色点灯 | セキュアセッションを使用せずに接続中 | |
| RELAY (0~11) | 赤色点灯 | リレー動作 |
| RS-485 TX | 橙色点滅 | RS-485 データを送信中 |
| RS-485 RX | 緑色点滅 | RS-485 データを受信中 |
| AUX IN (0, 1) | 橙色点灯 | AUX 信号を受信中 |

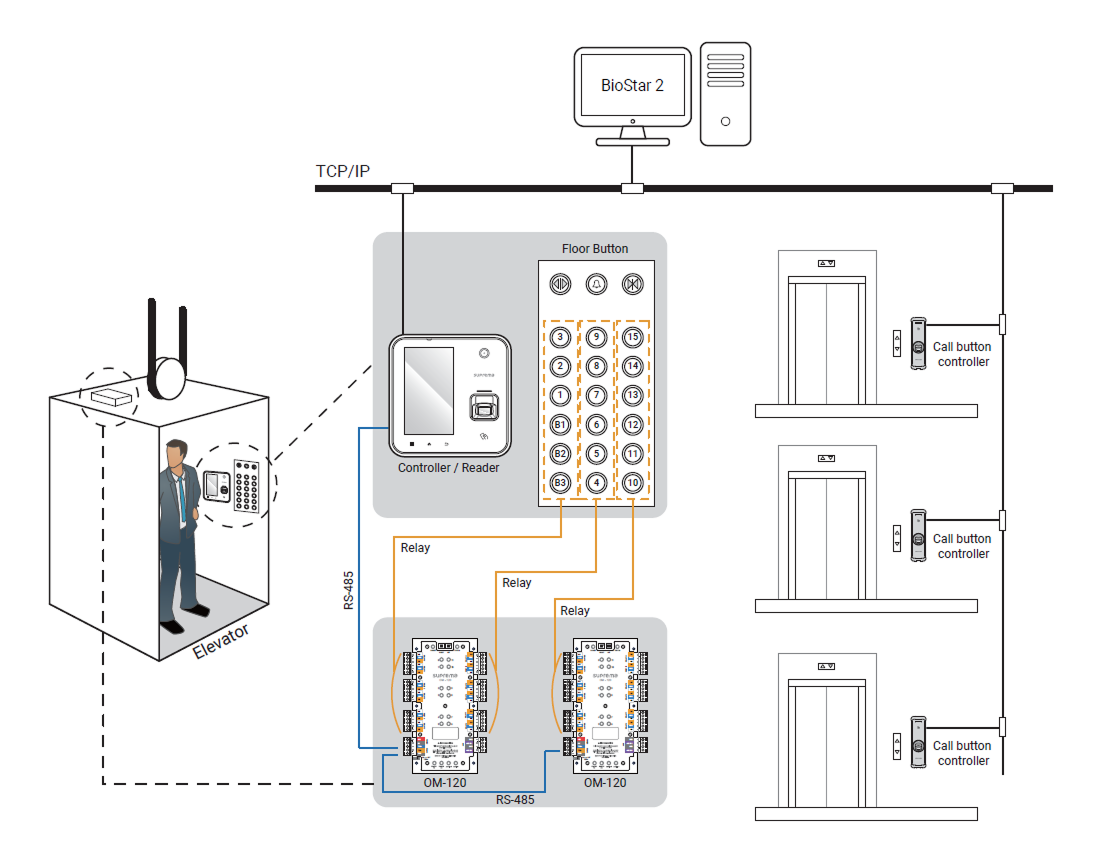

設置例
本製品は建物の階への出入を制御する拡張モジュールです。 Suprema デバイスおよび BioStar X と接続することで、1 つのモジュールで 12 階を制御できます。
RS-485 のデイジーチェーンで接続すると、エレベーター 1 基につき最大 192 階を制御できます。
