はじめに
ViOnyxカメラの同梱品および各部の名称と機能を紹介します。
同梱物
|
|
|
|

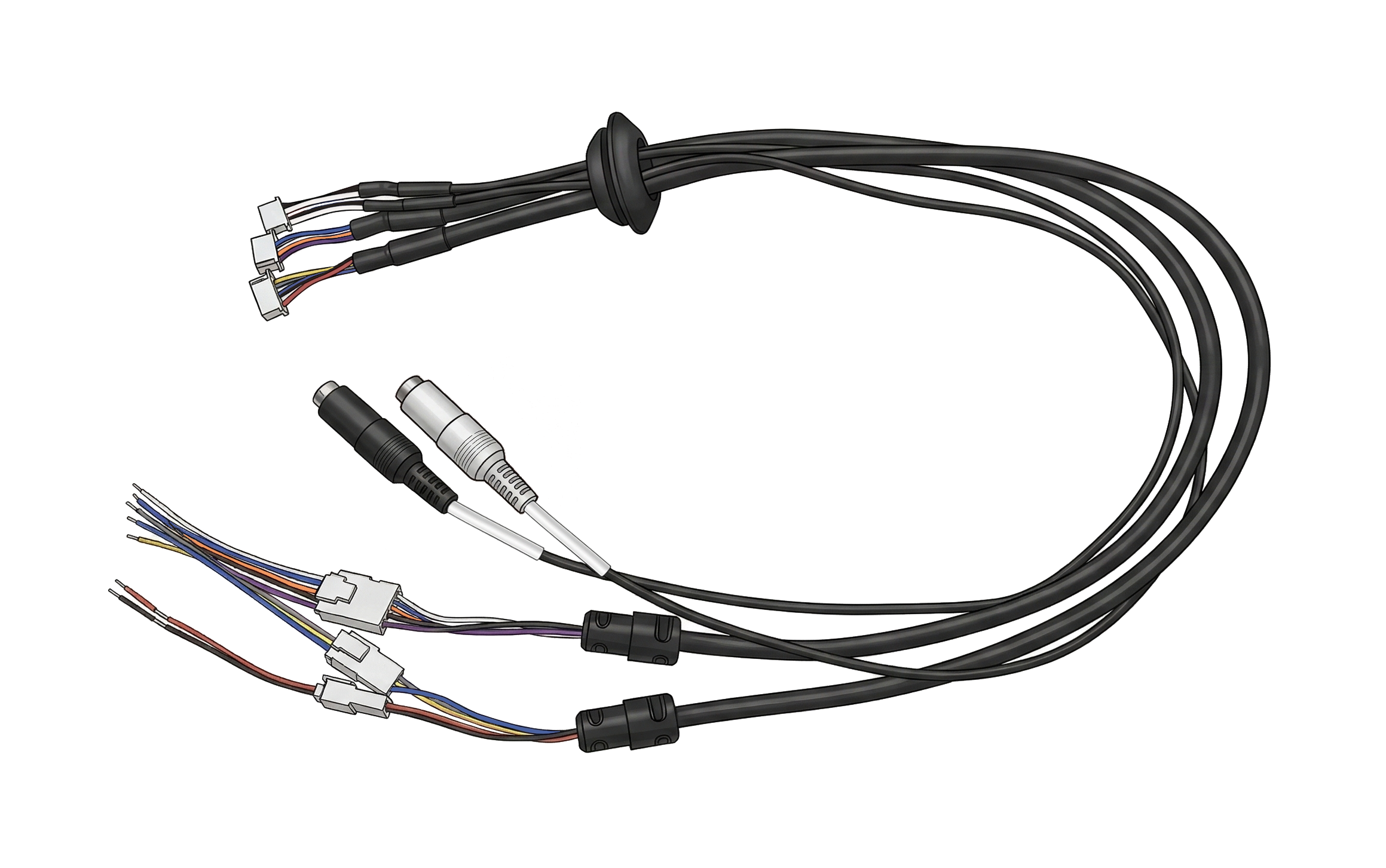

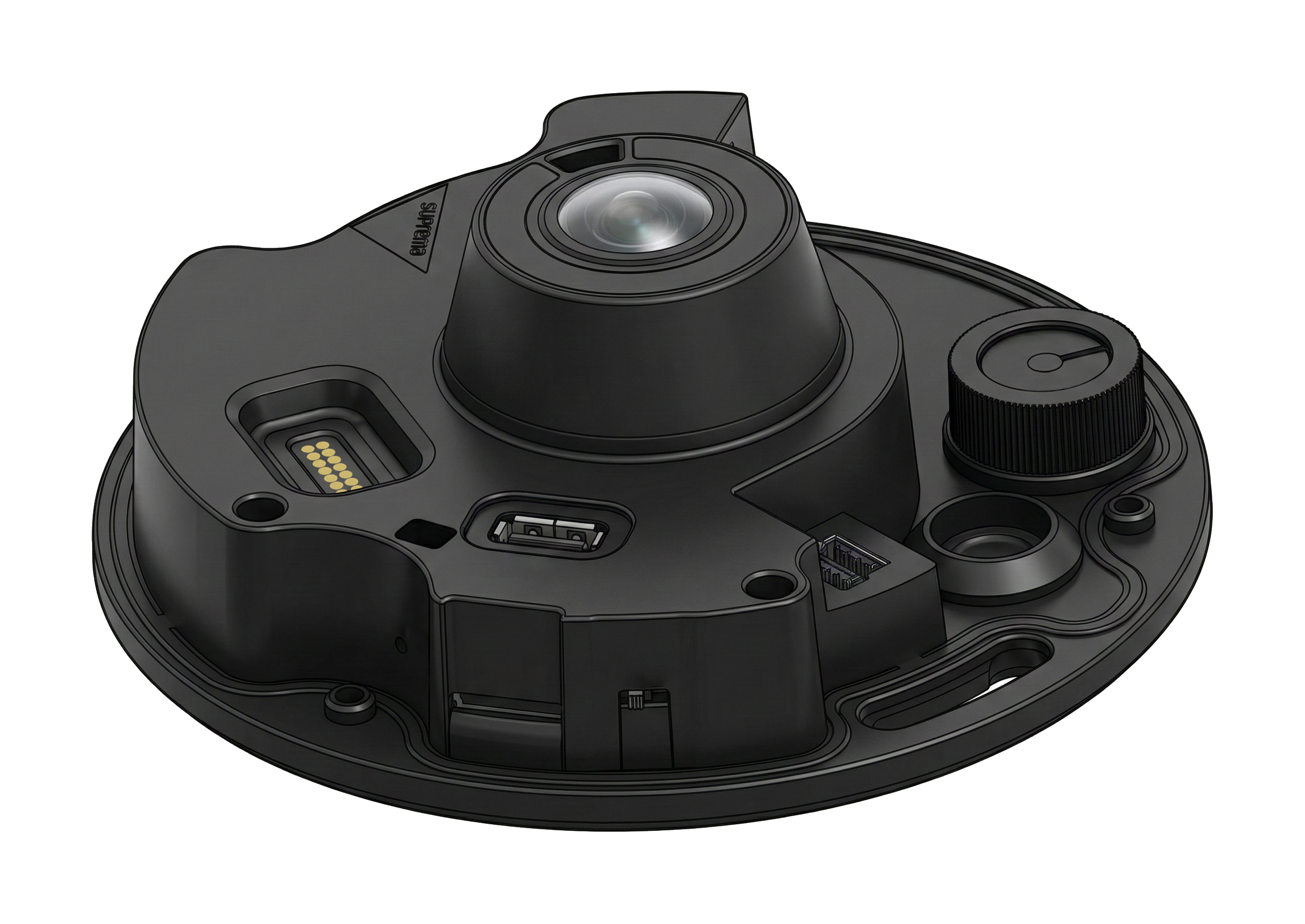

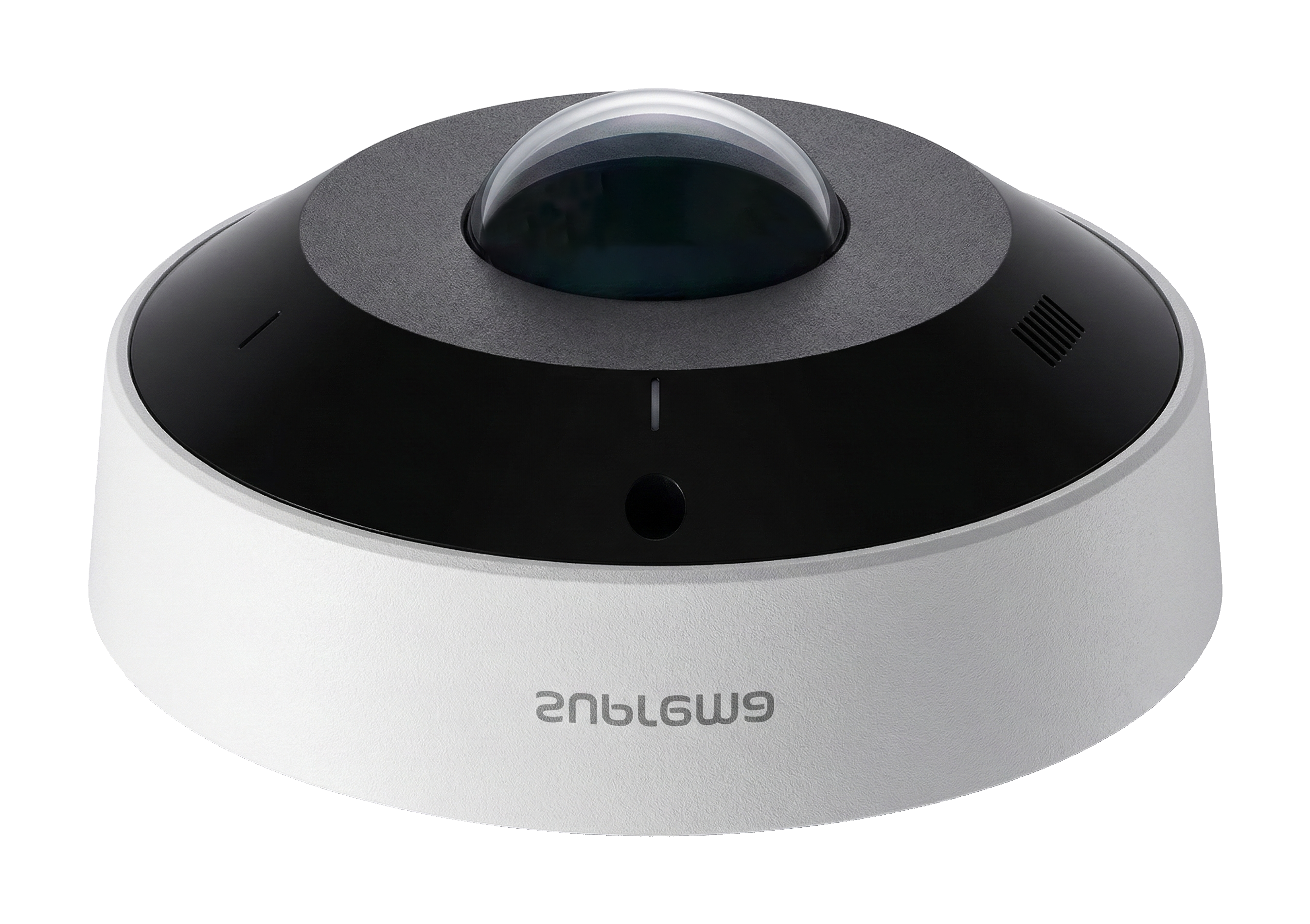

| カバー | カメラ本体 | マウントプレート | 接続ケーブル |
|
|
|
|

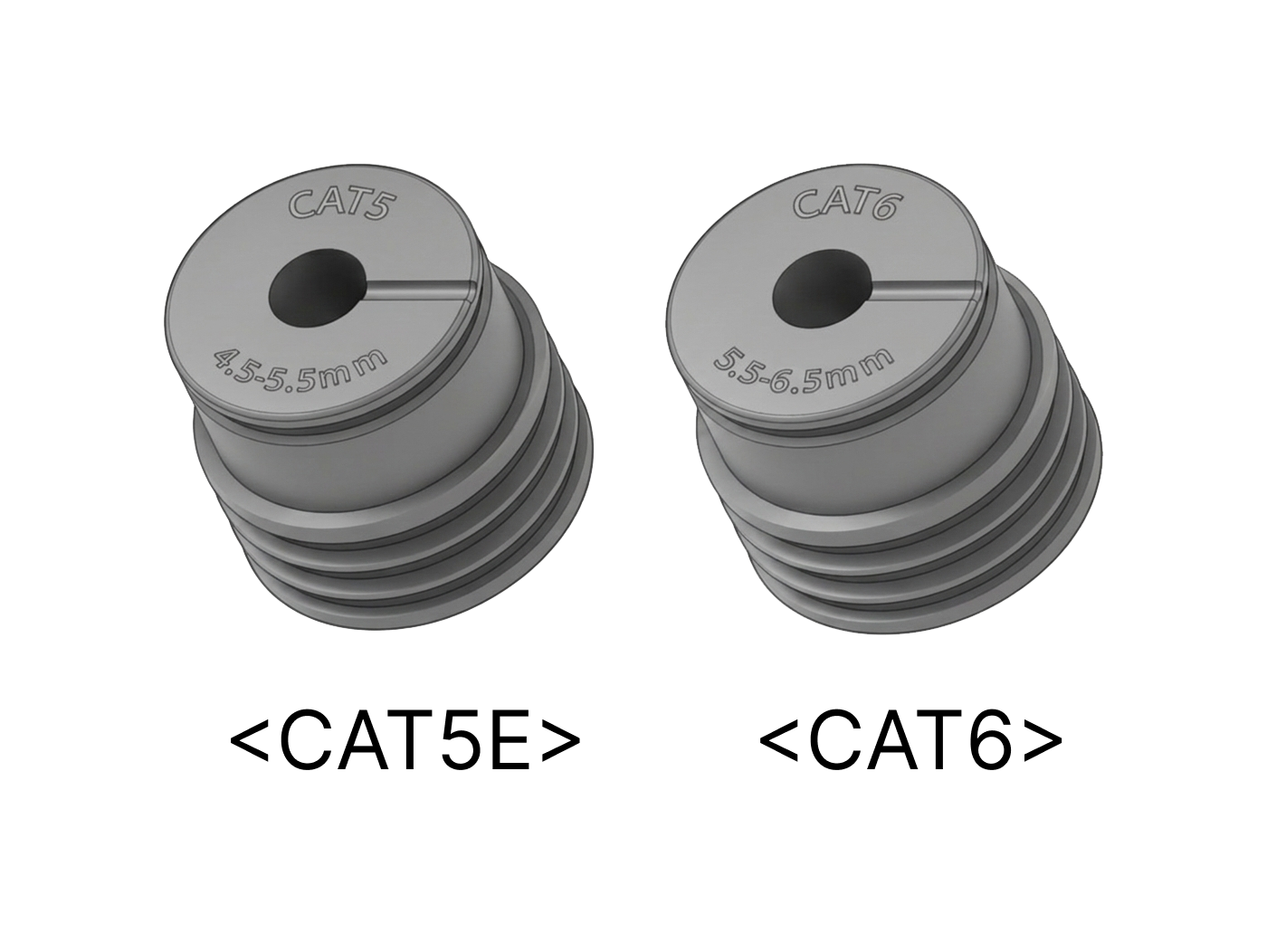

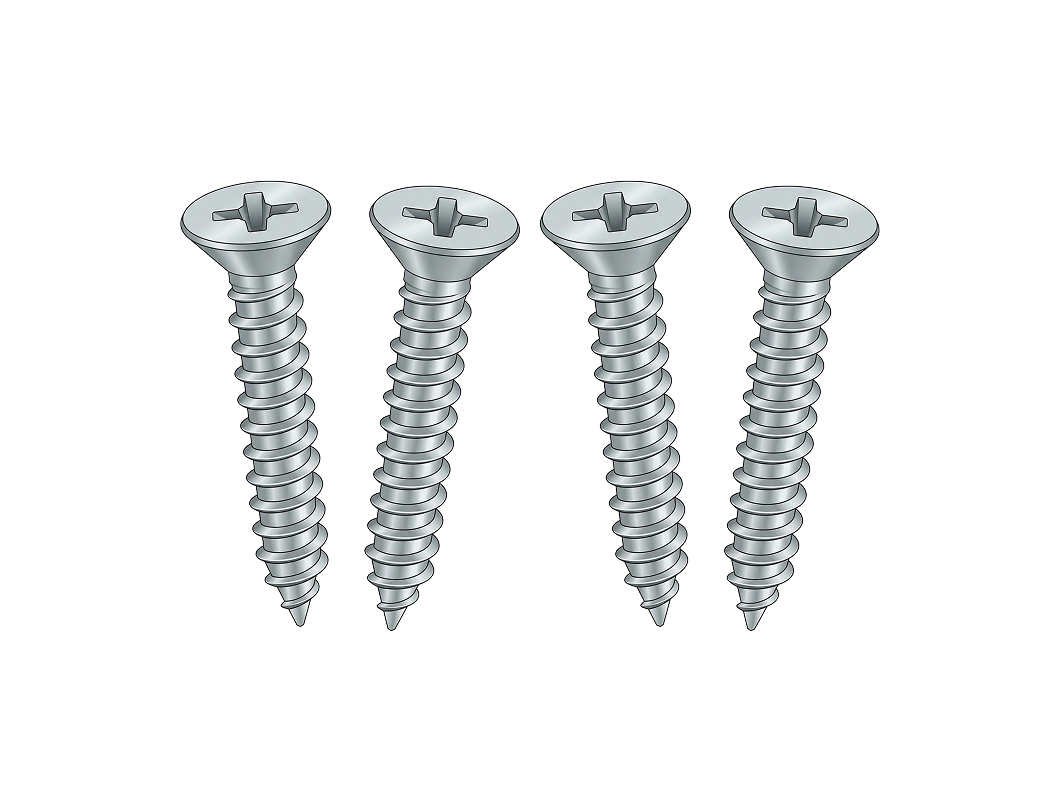

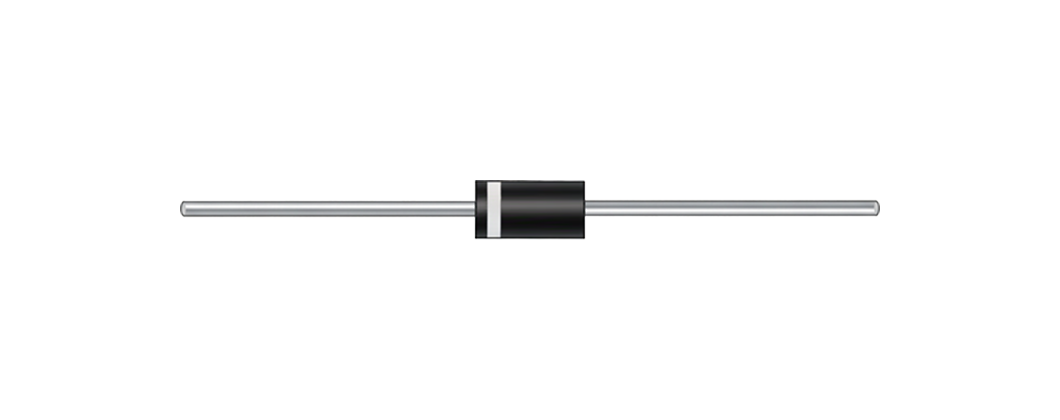

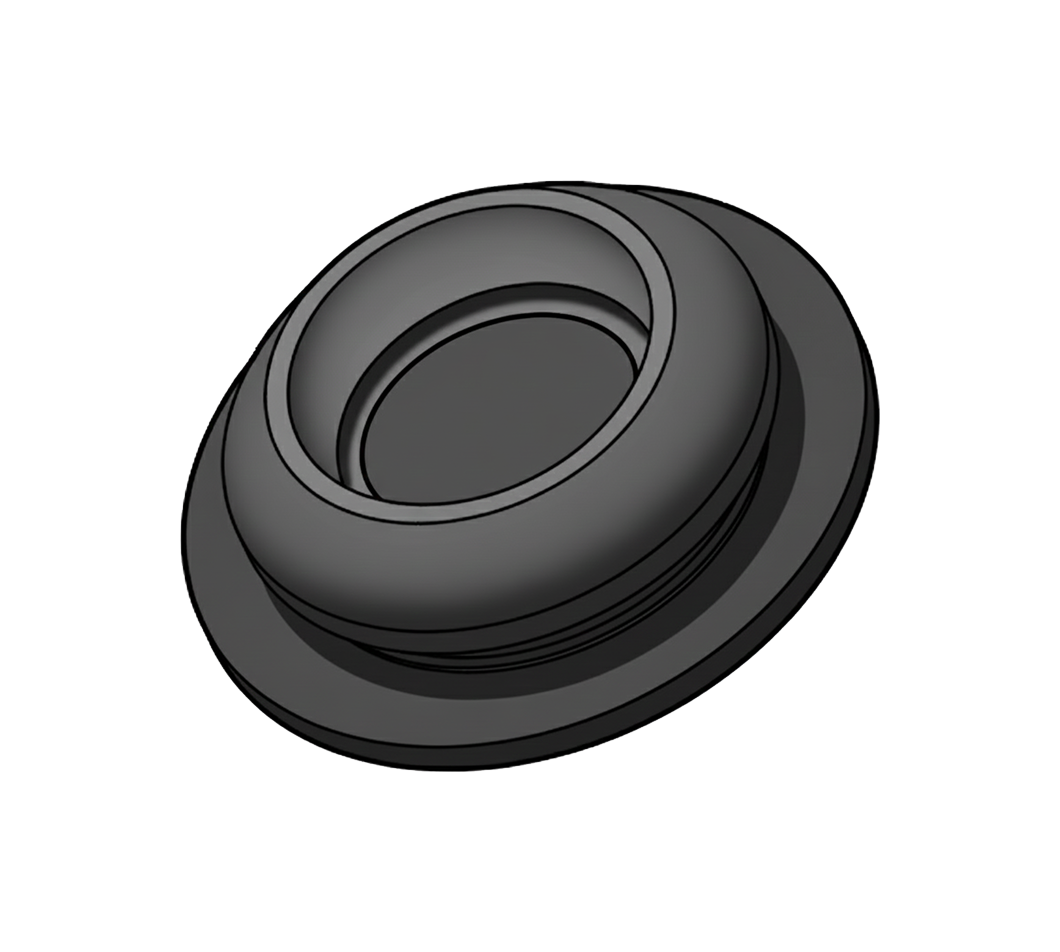

| イーサネットケーブル用防水ゴム | 防水ゴムホールプラグ | 固定用ネジ ×4 | ダイオード |
|
|
|
|

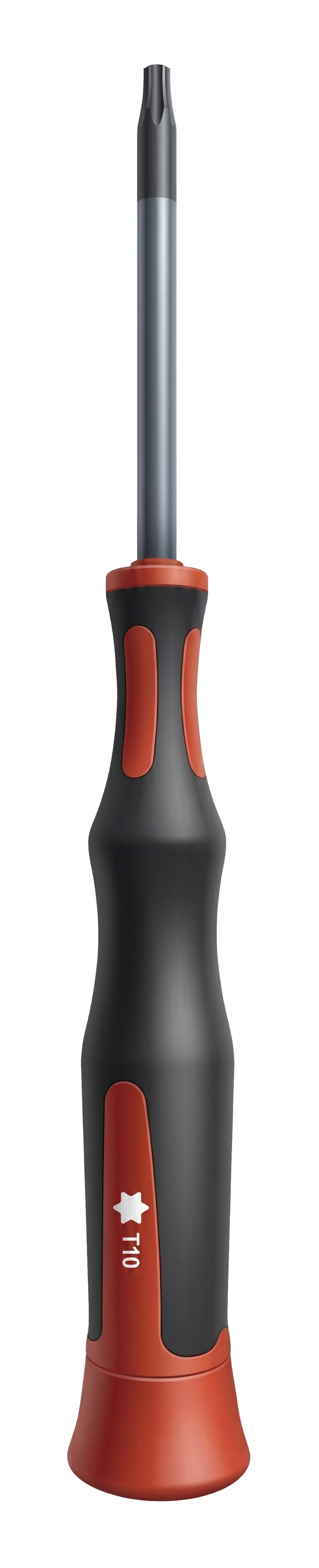

| 120 Ω 抵抗 | T10ドライバー（星形） | クイックガイド | オープンソースライセンスガイド |
情報
- 同梱品は設置環境によって異なる場合があります。
各部の名称と機能
内部ポートの構成
-
アラーム入力・リレー（5ピン）：アラーム入力およびリレー出力用のケーブルを接続します。
-
オーディオ入出力（4ピン）：オーディオ入出力用のケーブルを接続します。
-
イーサネット（PoE+）：イーサネットケーブルを接続します。 PoE+で給電できます。
-
電源・RS-485（5ピン）：電源供給およびRS-485通信用のケーブルを接続します。
-
初期化ボタン：すべての設定を工場出荷時の設定に戻します。 詳細については工場初期化を参照してください。
-
microSDカードスロット：microSDカードを挿入します。
-
USB（Type-A）：Wi-FiやBLEなど、USB対応のアクセサリを接続します。
-
マイクスイッチ：マイクを物理的に操作して音声録音を制御します。
ケーブルとコネクタ
| ケーブル | ピン | 名称 | 色 |
|---|---|---|---|
| POWER | 1 | PWR +VDC | 赤 |
| 2 | PWR GND | 黒 | |
| RS-485 | 3 | 485 TRXP | 青 |
| 4 | 485 TRXN | 黄 | |
| 5 | 485 GND | 灰 | |
| ALARM_IN | 1 | ALARM IN | 紫 |
| 2 | ALARM GND | 黒 | |
| RELAY | 3 | RLY NC | オレンジ |
| 4 | RLY COM | 青 | |
| 5 | RLY NO | 白 | |
| LINE_IN | 1 | LINE IN | 白 |
| 2 | LINE IN GND | 黒 | |
| LINE_OUT | 3 | LINE OUT | 白 |
| 4 | LINE OUT GND | 黒 |
LED ステータス表示灯
カメラカバー前面のLEDステータス表示は、動作状態や認証状態を色や点滅パターンで示します。
| LEDの色 | 状態 |
|---|---|
| 緑 | 認証成功 |
| 赤 | 認証失敗 |
| 青 | 正常動作 |
| 青／緑で点滅 | DHCP を有効に設定すると、IP アドレスを取得できない状態 |
マイクスイッチの設定
マイクスイッチを操作することで、カメラのマイクを物理的に遮断し、音声録音を防ぐことができます。
-
音声録音機能は初期設定で有効になっています。
-
音声録音を無効にするには、マイクスイッチを左にスライドしてマイクをオフにしてください。
-
Commandアカウントでも音声録音をオフにできます。
注意
マイクスイッチが物理的にオフになっている場合、Commandアカウントで設定を変更しても音声は録音されません。
