はじめに
デバイスを使用するための初期手順を案内します。
同梱物
|
|
|
|
| XPass 2 マリオンタイプ (XP2-MDPB, XP2-MAPB, XP2-MAPB-H) | 壁掛け用ブラケット (XP2-MDPB, XP2-MAPB, XP2-MAPB-H) | XPass 2 ギャングボックスタイプ (XP2-GDPB) | 壁掛け用ブラケット (XP2-GDPB) |
|
|
|
|
| XPass 2 キーパッドタイプ (XP2-GKDPB) | 壁掛け用ブラケット (XP2-GKDPB) | 固定用ネジ x2 | ブラケット固定用ネジ（星形） |
|
|
|
|
|
| ダイオード | 120 Ω 抵抗 | 収縮チューブ | クイックガイド | オープンソースライセンスガイド |
情報
- 同梱品は設置環境によって異なる場合があります。
- ブラケットと製品を組み立てる際は、セキュリティを向上させるため、製品固定用ネジの代わりに同梱のブラケット固定用ネジ（星形）を使用できます。

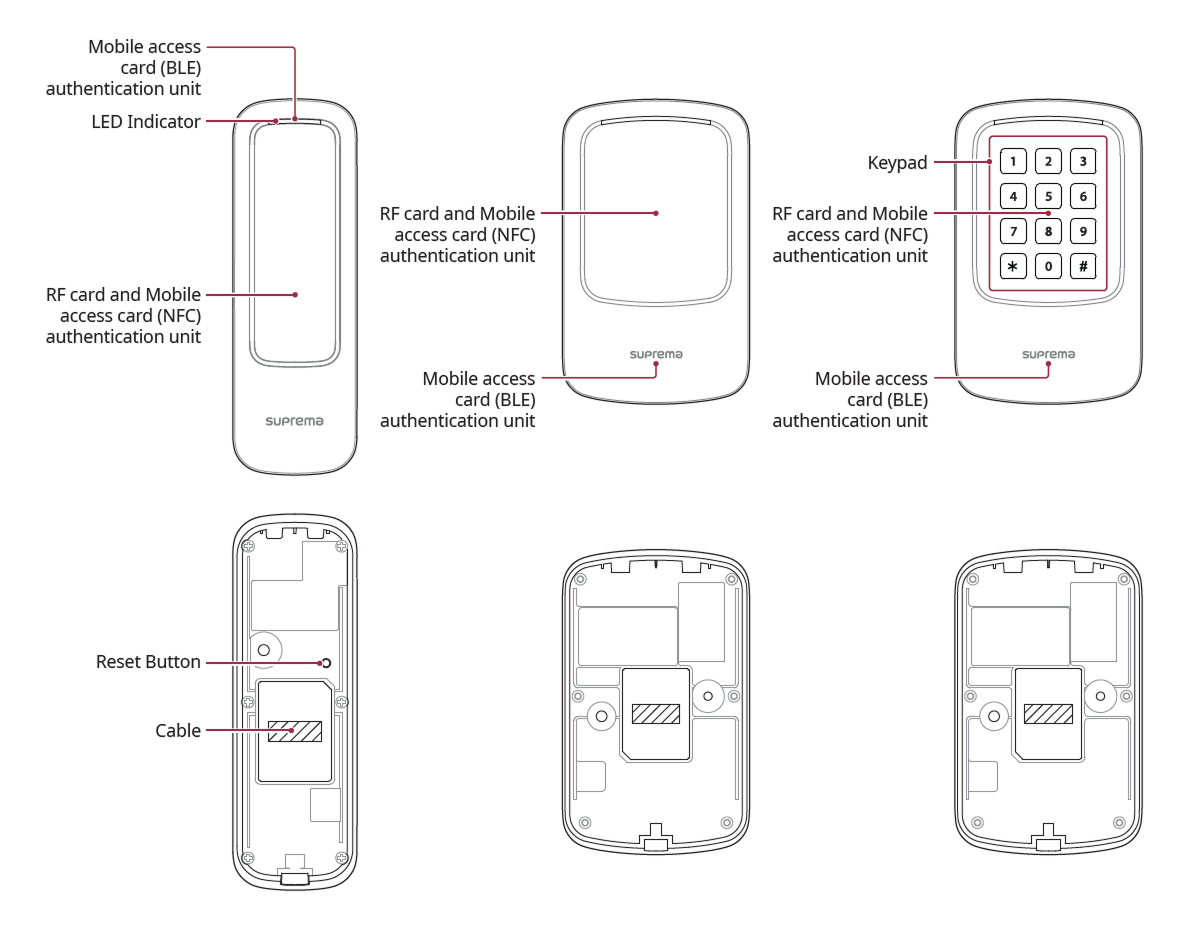

各部の名称と機能
-
LED状態表示灯：製品の動作状態を表示します。
-
緑：認証成功
-
赤：認証失敗
-
青色／水色が点滅：正常動作中
-
青/緑が点滅：ネットワーク設定を初期化する時
-
緑色が点滅：入力待機状態
-
緑/白が点滅：Suprema AirFob Pass (BLE) アプリケーションと接続中
-
白が点滅：Device Manager アプリケーションと接続中
-
-
RFカード・モバイル入退出カードリーダー：入退出のためにRFカードまたはモバイル入退出カードを読み取る部分です。
-
モバイルアクセスカード読取部：入退出用モバイルアクセスカードを認識する箇所です。
-
初期化ボタン
-
ネットワーク設定を初期化します。 詳細についてはネットワーク設定の初期化を参照してください。
-
デバイスに保存されたすべての情報と証明書を削除し、設定を初期化します。 詳細については工場出荷時リセットを参照してください。
-
-
ケーブル
電源 / RS-485 / イーサネット / Wiegand 入出力 / 入力 / リレー
-
キーパッド：XP2-GKDPB カードIDを直接入力して認証するときに使用します。 直接入力方式で認証するには、BioStar X で認証方法の設定を変更してください。
-
0~9：数字を入力する際に使用します。
-
：Wiegand カード ID を入力する際に FC コードと ID を区別するために使用します。 -
：入力を終了する際に使用します。
-
ケーブル
| ピン | 名称 | 色 |
|---|---|---|
| 1 | 485 TRXP | 青 (白線) |
| 2 | 485 TRXN | 黄 (黒線) |
| 3 | 485 GND | 白 (黒線) |
| 4 | ENET RXN | 黄 |
| 5 | ENET RXP | 黒 |
| 6 | ENET TXN | オレンジ |
| 7 | ENET TXP | 白 |
| 8 | ENET VB1 | 赤 |
| 9 | ENET VB1 | 緑 |
| 10 | ENET VB2 | 青 |
| 11 | ENET VB2 | 茶 |
| 12 | WG GND | 黒 |
| 13 | WG D1 | 白 |
| 14 | WG D0 | 緑 |
| 15 | INPUT0 | 紫 |
| 16 | INPUT1 | 茶 |
| 17 | INPUT GND | 灰 |
| 18 | RLY NO | 灰 (白線) |
| 19 | RLY COM | 緑 (白線) |
| 20 | RLY NC | 橙 (白線) |
| 21 | PWR +VDC | 赤 |
| 22 | PWR GND | 黒 (白線) |
