はじめに
デバイスを使用するための初期手順を案内します。
同梱物
|
|
|
|
| XPass D2 マリオンタイプ (XPD2-MDB) | 壁掛け用ブラケット (XPD2-MDB) | XPass D2 ギャングボックスタイプ (XPD2-GDB) | 壁掛け用ブラケット (XPD2-GDB) |
|
|
|
|
| XPass D2 キーパッドタイプ (XPD2-GKDB) | 壁掛け用ブラケット (XPD2-GKDB) | 固定用ネジ x2 | ブラケット固定用ネジ（星形） |
|
|
|
|
| 120 Ω 抵抗 | 収縮チューブ | クイックガイド | オープンソースライセンスガイド |
情報
- 同梱品は設置環境によって異なる場合があります。
- ブラケットと製品を組み立てる際は、セキュリティを向上させるため、製品固定用ネジの代わりに同梱のブラケット固定用ネジ（星形）を使用できます。

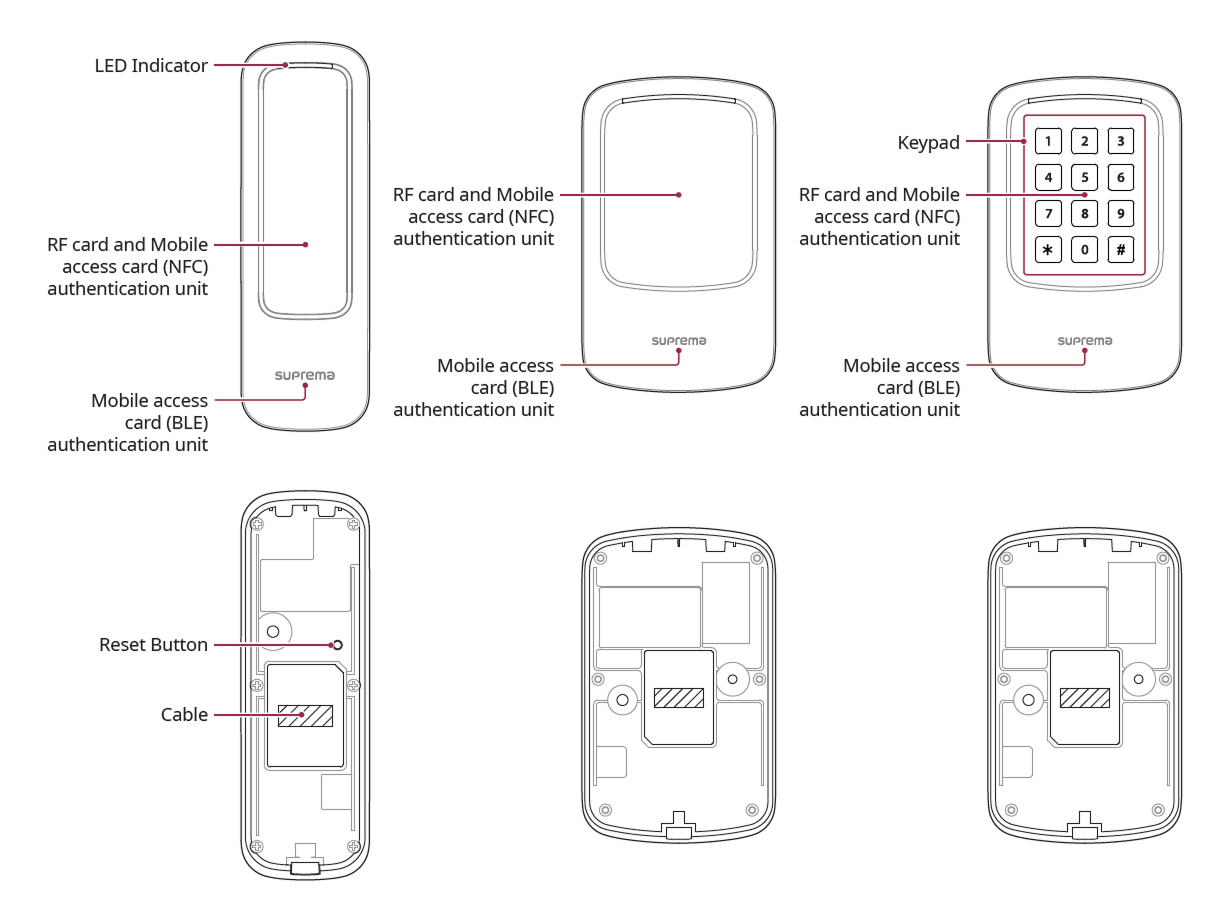

各部の名称と機能
-
LED状態表示灯：製品の動作状態を表示します。
-
緑：認証成功
-
赤：認証失敗
-
青色／水色が点滅：正常動作中
-
青/緑が点滅：ネットワーク設定を初期化する時
-
緑色が点滅：入力待機状態
-
緑/白が点滅：Suprema AirFob Pass (BLE) アプリケーションと接続中
-
白が点滅：Device Manager アプリケーションと接続中
-
-
RFカード・モバイル入退出カードリーダー：入退出のためにRFカードまたはモバイル入退出カードを読み取る部分です。
-
モバイルアクセスカード読取部：入退出用モバイルアクセスカードを認識する箇所です。
-
初期化ボタン：デバイスに保存されたすべての情報と証明書を削除し、設定を初期化します。 詳細については工場出荷時リセットを参照してください。
-
ケーブル
電源 / RS-485 / Wiegand 出力 / LED 入力 / Beep 入力 / タンパー
-
キーパッド：XPD2-GKDB カード ID を直接入力して認証する際に使用します。 直接入力方式で認証するには、BioStar X で認証方法の設定を変更してください。
-
0~9：数字を入力する際に使用します。
-
：Wiegand カード ID を入力する際に FC コードと ID を区別するために使用します。 -
：入力を終了する際に使用します。
-

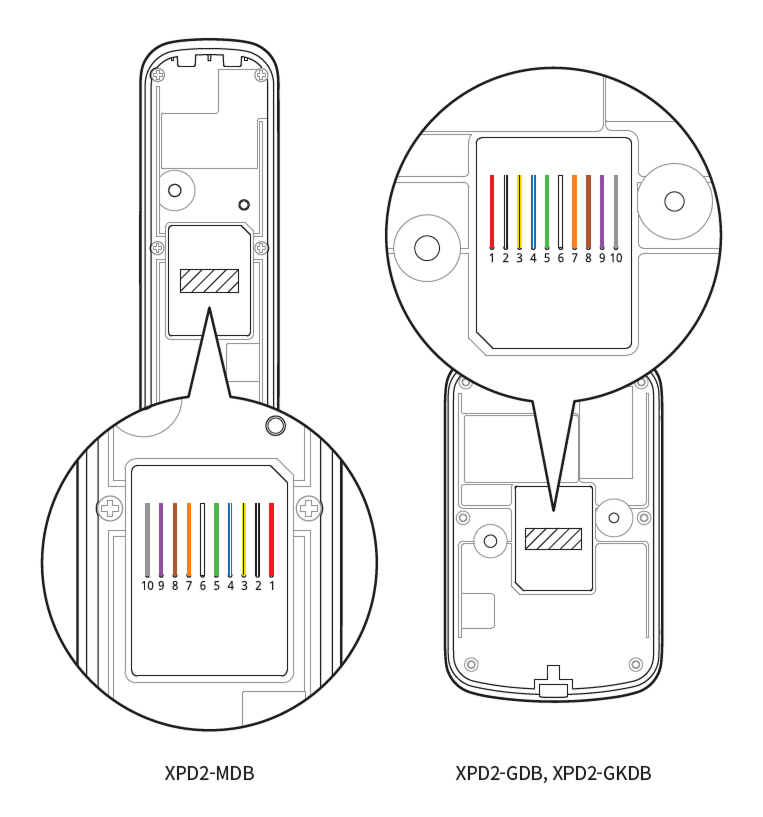

ケーブル
| ピン | 名称 | 色 |
|---|---|---|
| 1 | PWR +VDC | 赤 |
| 2 | GND | 黒 (白線) |
| 3 | 485 TRXN | 黄 (黒線) |
| 4 | 485 TRXP | 青 (白線) |
| 5 | WG D0 | 緑 |
| 6 | WG D1 | 白 |
| 7 | LED RED | オレンジ |
| 8 | LED GRN | 茶 |
| 9 | BEEP | 紫 |
| 10 | TMPR | 灰 |
