はじめに
デバイスを使用するための初期手順を案内します。
同梱物
|
|
|
|
| XPass Q2 | 壁掛けブラケット | クイックガイド | オープンソースライセンスガイド |
|
|
|
|
|
| 接続ケーブル | 固定用ネジ x2 | ブラケット固定用ネジ（星形） | ダイオード | 120 Ω 抵抗 |
- 同梱品は設置環境によって異なる場合があります。
- ブラケットと製品を組み立てる際は、セキュリティを向上させるため、製品固定用ネジの代わりに同梱のブラケット固定用ネジ（星形）を使用できます。

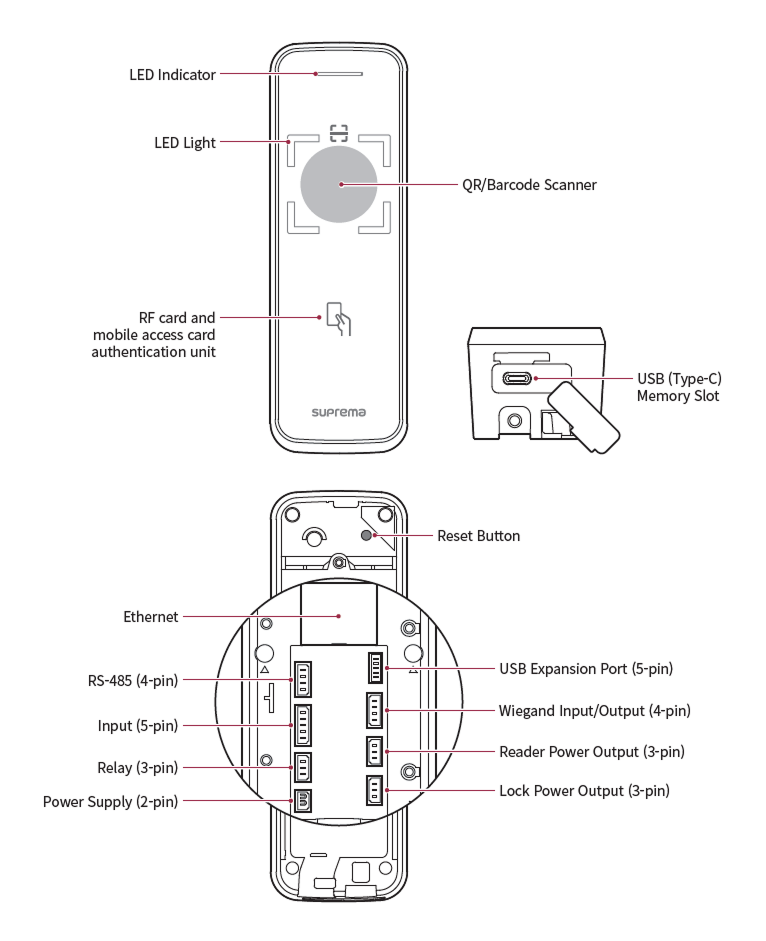

各部の名称と機能
-
LED状態表示灯：製品の動作状態を表示します。
-
緑：認証成功
-
赤：認証失敗
-
青色／水色が点滅：正常動作中
-
青／緑点滅：
-
DHCPを有効に設定すると、IP アドレスを取得できない状態
-
Slave モードのとき、マスター装置との接続が切断された状態
-
-
赤／紫点滅：デバイスロック状態
-
緑色が点滅：入力待機状態
-
-
LED照明：QR／バーコードスキャナー周辺で動きを検知するとLEDが自動的に点灯します。
-
QR／バーコードスキャナー：入退室のための認証用QR／バーコードを読み取る部分です。
-
RFカード・モバイル入退出カードリーダー：入退出のためにRFカードまたはモバイル入退出カードを読み取る部分です。
-
USB（Type-C）メモリスロット：USBメモリを接続します。
-
初期化ボタン
-
ネットワーク設定を初期化します。 詳細についてはネットワーク設定の初期化を参照してください。
-
デバイスに保存されたすべての情報と証明書を削除し、設定を初期化します。 詳細については工場出荷時リセットを参照してください。
-
-
イーサネット：イーサネットケーブルを接続します。
-
RS-485（4ピン）：RS-485ケーブルを接続します。
-
Input（5ピン）：Inputケーブルを接続します。
-
リレー（3ピン）：リレーケーブルを接続します。
-
電源（2ピン）：電源ケーブルを接続します。
-
USB拡張ポート（5ピン）：他のアクセサリ製品を接続できます。
-
Wiegand入出力 (4ピン)：Wiegand入出力ケーブルを接続します。
-
リーダー電源出力（3ピン）：リーダー電源出力ケーブルを接続します。
-
ロック電源出力（3ピン）：ロック電源出力ケーブルを接続します。
ケーブルとコネクタ
電源
| ピン | 名称 | 色 |
|---|---|---|
| 1 | PWR +VDC | 赤(白線) |
| 2 | PWR GND | 黒(白線) |
リレー
| ピン | 名称 | 色 |
|---|---|---|
| 1 | RLY NO | 白 |
| 2 | RLY COM | 青 |
| 3 | RLY NC | オレンジ |
RS-485
| ピン | 名称 | 色 |
|---|---|---|
| 1 | 485 TRXP | 青 |
| 2 | 485 TRXN | 黄 |
| 3 | 485 GND | 黒 |
| 4 | SH GND | 灰 |
入力
| ピン | 名称 | 色 |
|---|---|---|
| 1 | INPUT0 | 赤 |
| 2 | INPUT1 | 黄 |
| 3 | INPUT2 | オレンジ |
| 4 | INPUT GND | 黒 |
| 5 | SH GND | 灰 |
Wiegand入出力
| ピン | 名称 | 色 |
|---|---|---|
| 1 | WG D0 | 緑 |
| 2 | WG D1 | 白 |
| 3 | WG GND | 黒 |
| 4 | SH GND | 灰 |
リーダー、ロック電源出力
| ピン | 名称 | 色 |
|---|---|---|
| 1 | DC OUT | 赤(黒線) |
| 2 | DC GND | 黒 |
| 3 | DC GND | 灰 |
QR/バーコードおよびデバイスライセンスに関する注意事項
正しいQR/バーコード認証方法
ユーザーにQR/バーコードを発行して認証手段として利用できます。 認識率を高めるため、案内に従い、正しくQR／バーコードをスキャンしてください。
-
装置のスキャナーとQR／バーコードの距離を5〜15 cmに保ってください。
-
QR／バーコードがスキャナーの中央に来るように配置してください。
-
モバイルデバイスでダウンロードしたQR/バーコードで認証する場合、画面が見えやすいようにモバイルデバイスの明るさを調整します。
-
位置、距離、照度が適切でない場合、QR／バーコードの認識に時間がかかる、または失敗することがあります。
バーコードの種類と最小認識サイズ
バーコードの種類ごとに認識可能な最小バーコードサイズの例です。
実際の認識率は印刷品質、エンコード、照明、カメラ解像度、撮影距離などの環境により異なる場合があります。
基本サポート
本製品は基本的にQR Codeをサポートしています。
| バーコードタイプ | 最小認識サイズ | 例値（文字数） |
|---|---|---|
| QR Code | 1 cm | 32文字：12345678901234567890123456789012 |
Camera QRライセンス適用時
| バーコードタイプ | 最小認識サイズ | 例値（文字数） |
|---|---|---|
| QR Code | 1 cm | 32文字：12345678901234567890123456789012 |
| Micro QR Code | 1 cm | 32文字：12345678901234567890123456789012 |
| Aztec | 1 cm | 32文字：12345678901234567890123456789012 |
| PDF417 | 3 cm | 32文字：12345678901234567890123456789012 |
| DataMatrix | 1 cm | 32文字：12345678901234567890123456789012 |
| Code39 | 5 cm | 16文字：1234567890123456 |
| Code128 | 3 cm | 16文字：1234567890123456 |
| EAN-8 | 1.5 cm | 8文字（データ7文字 + チェックサム1）：12345670 |
| EAN-13 | 2 cm | 13文字（データ12文字 + チェックサム1）：1234567890128 |
| UPC-A | 2 cm | 12文字（データ11文字 + チェックサム1）：123456789012 |
| UPC-E | 1.5 cm | 8文字（データ7文字 + チェックサム1）：12345670 |
デバイスライセンスに関する注意事項
-
より多様なQR/バーコード認証を使用するには、別途デバイスライセンスが必要です。 デバイスライセンスを発行するには、購入先にお問い合わせください。
-
デバイスライセンスファイルは暗号化されているため、任意に変更できません。
-
デバイスライセンスはデバイスIDを基準に発行されます。 不正な方法でデバイスIDを変更した場合、ライセンスの保証サービスは提供されません。
-
デバイスライセンスの詳細については、BioStar X 管理者ガイドを参照してください。
