はじめに

デバイスを使用するための初期手順を案内します。

同梱物

XPass S2	壁掛けブラケット	ドリルテンプレート	固定用ネジ x2	PVCアンカー x2
収縮チューブ	ダイオード	120 Ω 抵抗	ブラケット固定用ネジ（星形）	クイックガイド

情報

• 同梱品は設置環境によって異なる場合があります。

• ブラケットと製品を組み立てる際は、セキュリティを向上させるため、製品固定用ネジの代わりに同梱のブラケット固定用ネジ（星形）を使用できます。

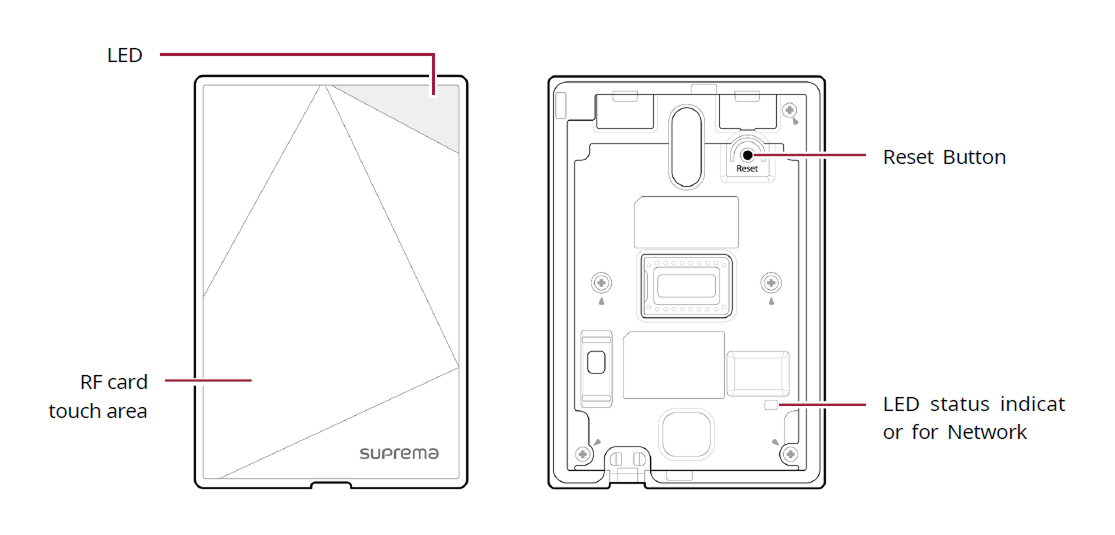

各部の名称と機能

• LED状態表示灯：製品の動作状態を表示します。

  • 緑：認証成功

  • 赤：認証失敗

  • ピンク：処理中

  • 青色／水色が点滅：正常動作中

  • 赤/ピンク点滅：端末ロック

  • 青/赤点滅：時刻初期化状態、再設定が必要

  • 青/黄点滅：

    • DHCPを有効に設定すると、IP アドレスを取得できない状態

    • Slave モードのとき、マスター装置との接続が切断された状態

  • 赤点滅：製品初期化エラー、メーカーに問い合わせが必要

  • 黄点滅：入力待機状態

• RFカードリーダー部：入退室のためにRFカードを認識する部分です。

• 初期化ボタン

  • ネットワーク設定を初期化します。 詳細についてはネットワーク設定の初期化を参照してください。

  • デバイスに保存されたすべての情報と証明書を削除し、設定を初期化します。 詳細については工場出荷時リセットを参照してください。

• ネットワーク状態LED：ネットワーク接続状態を表示します。

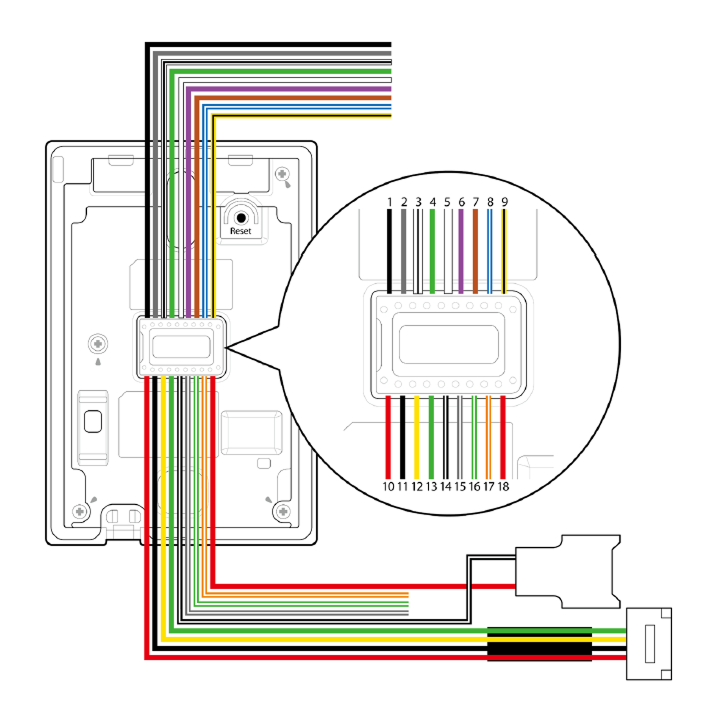

ケーブル

ピン	名称	色
1	WG GND	黒
2	INPUT GND	灰
3	485 GND	白(黒帯)
4	WG D0	緑
5	WG D1	白
6	INPUT0	紫
7	INPUT1	茶
8	485 TRXP	青(白帯)
9	485 TRXN	黄(黒帯)
10	ENET TXN	赤
11	ENET TXP	黒
12	ENET RXN	黄
13	ENET RXP	緑
14	PWR GND	黒(白線)
15	RLY NO	灰色(白帯)
16	RLY COM	緑(白帯)
17	RLY NC	オレンジ(白帯)
18	PWR +VDC	赤
